XAS数据处理Cu foil & CuO & Cu2O & sample流程示例（Artemis）

正如前文提到的，想要得到R空间的真实图像，需要足够的数据质量以及合理的处理过程，同样，这些也是拟合的前提，过多的噪音干扰也会影响拟合的真实性。当然，这些都需要经验值来判断，你只需要清楚如果Artemis拟合时结果不理想，或许你可以返回前面重新做处理来提高拟合质量。

当然您也可以选择不折磨自己，让我们代劳帮您处理一下。

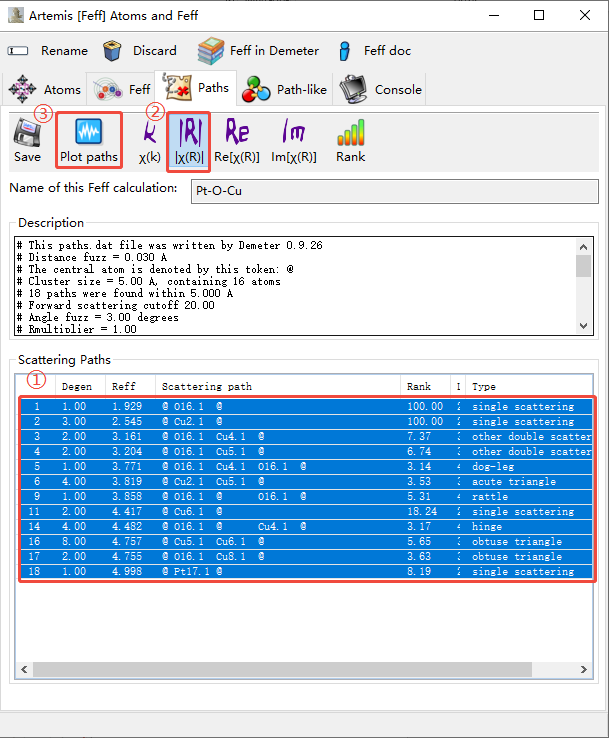

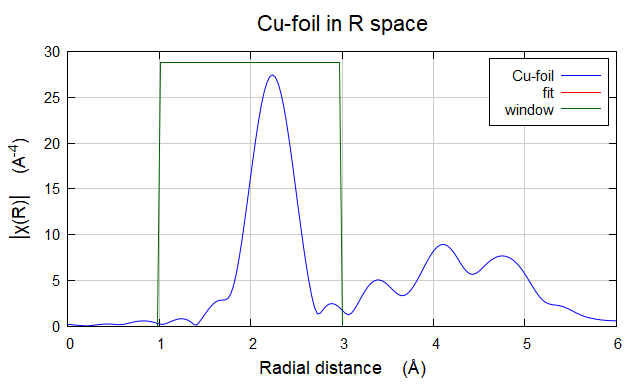

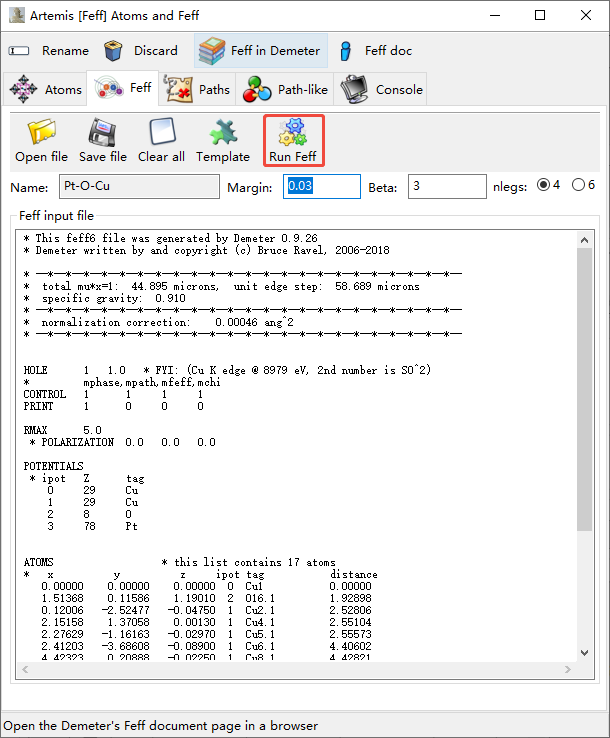

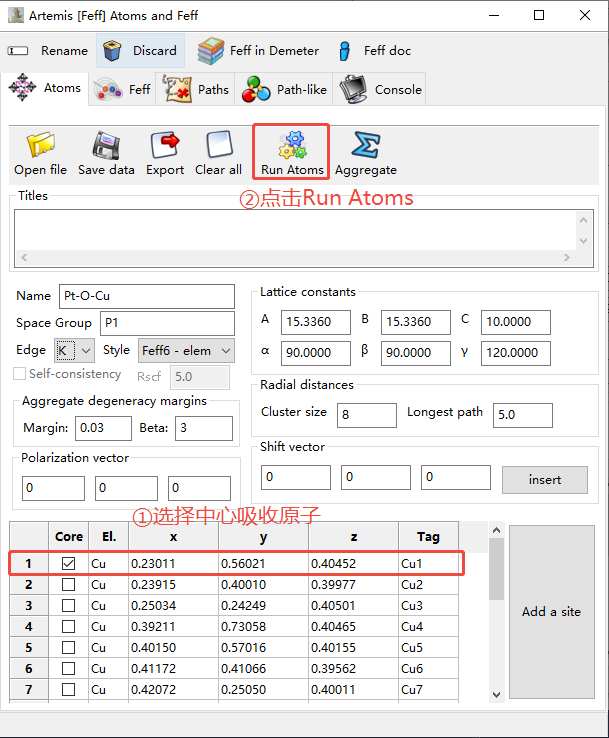

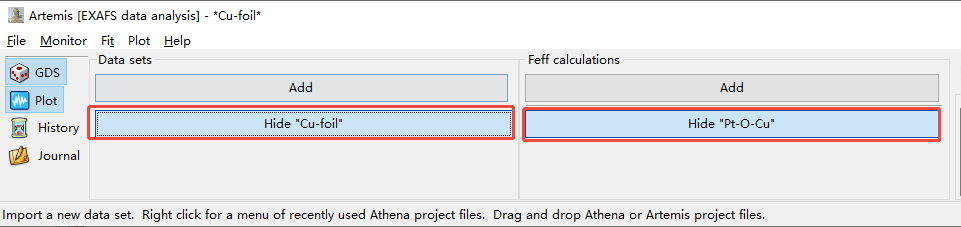

计算得到拟合使用的path

很明显是Cu2.1这个path

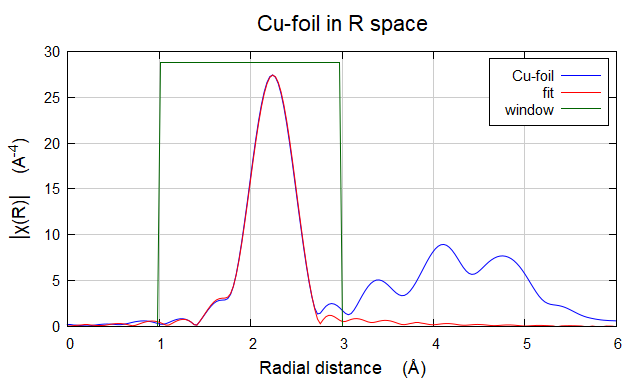

点击fit得到拟合结果

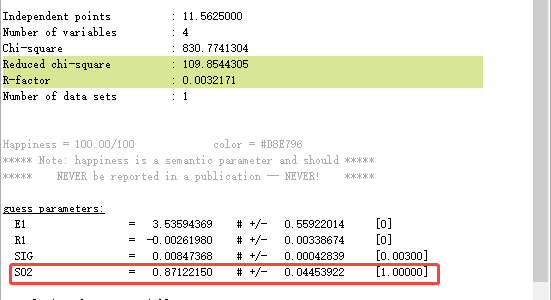

Foil的拟合结果只有这个S₀²对我们是有用的。记住S₀²=0.87就够了

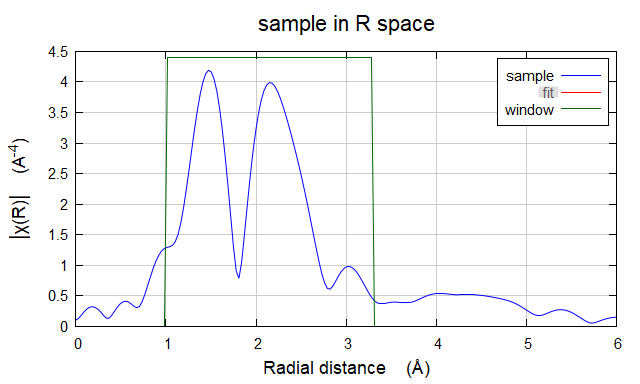

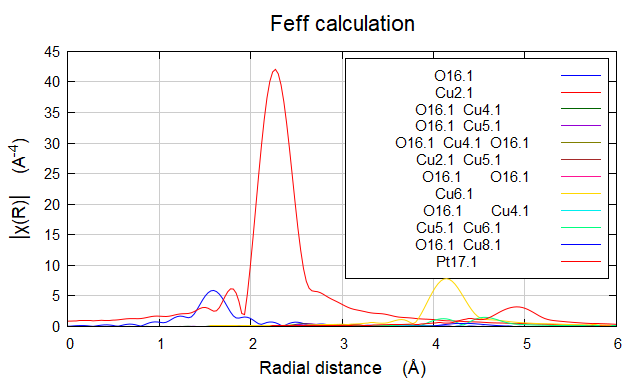

预览sample可能使用到的path



可以看出大概使用到的路径为O16.1和Cu2.1两个path

因为此次拟合适用的cif文件包含了此次拟合的所有路径，但大家做拟合时往往没有一个模型包含所有路径，所以大家需要去适用多个cif来得到可用的path，不过不重要，重复导入模型到计算path的过程就行了。

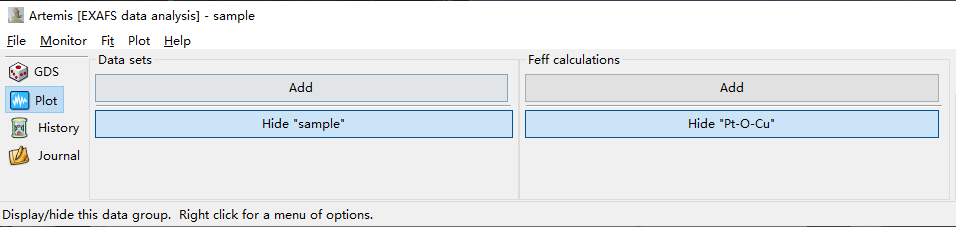

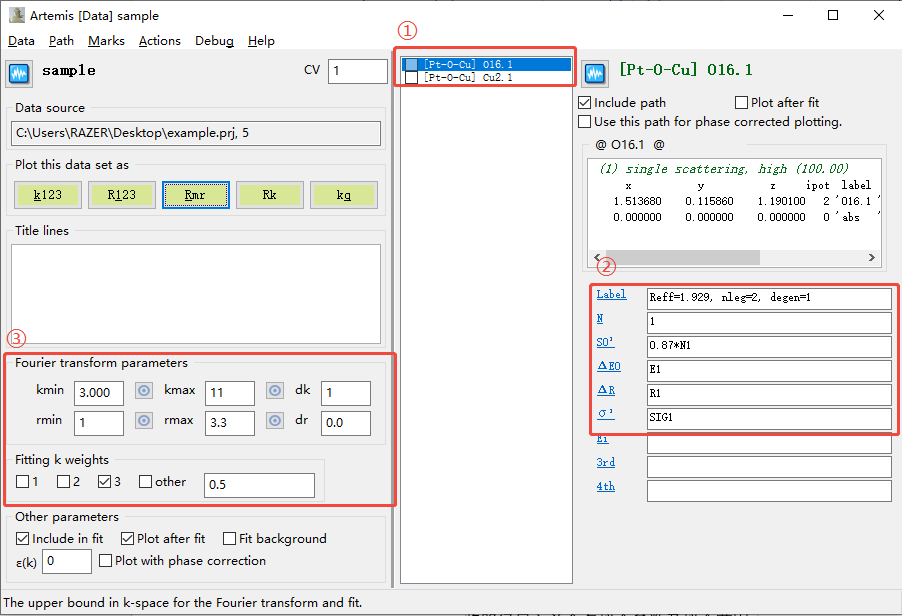

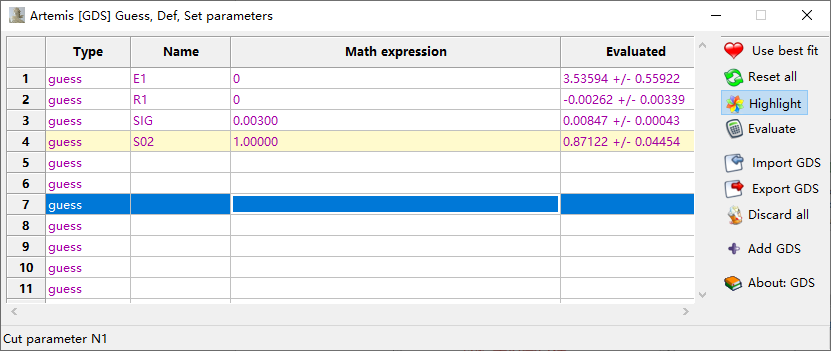

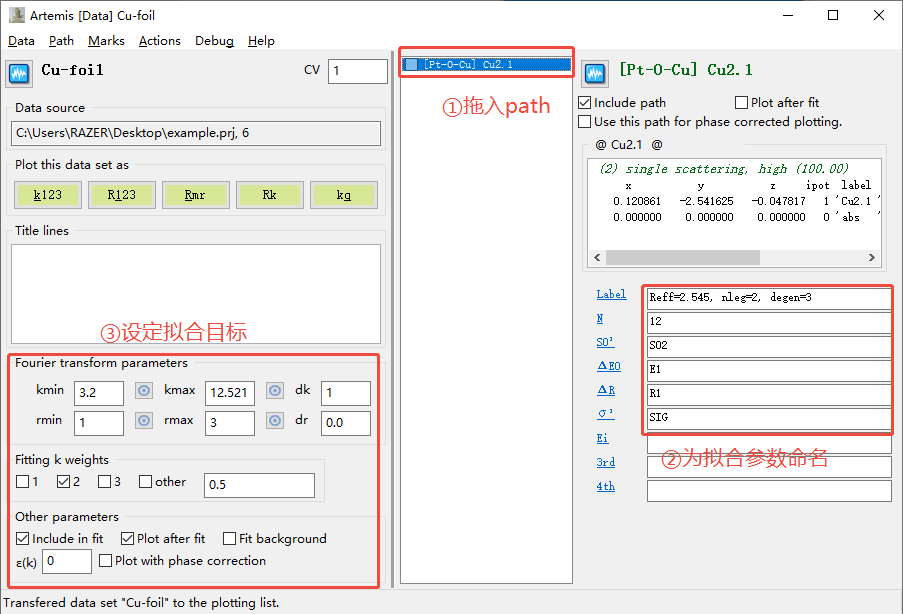

将路径导入并命名拟合参数及拟合范围

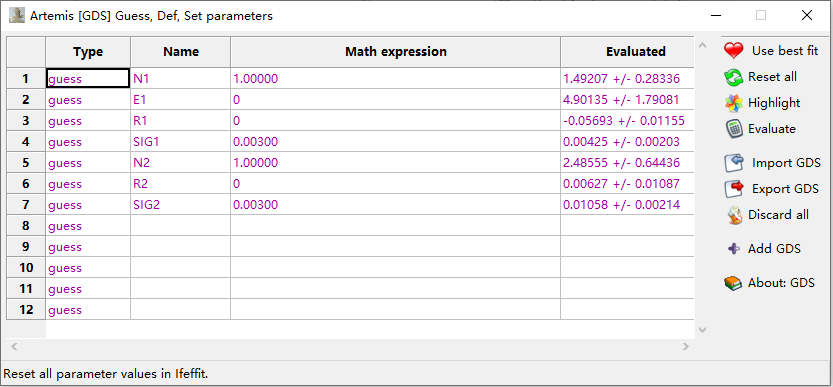

请注意因为使用了两个path，所以分别对每个path的拟合参数进行了命名，在E出均使用了E1，不过可以分别命名为E1&E2来提高拟合精度。

在N的位置设定数值为1，S₀²位置使用了区别于foil的命名方式，0.87为foil得到的N1&N2为命名的拟合参数，先别问为啥跟着做就行了，一个小技巧而已。

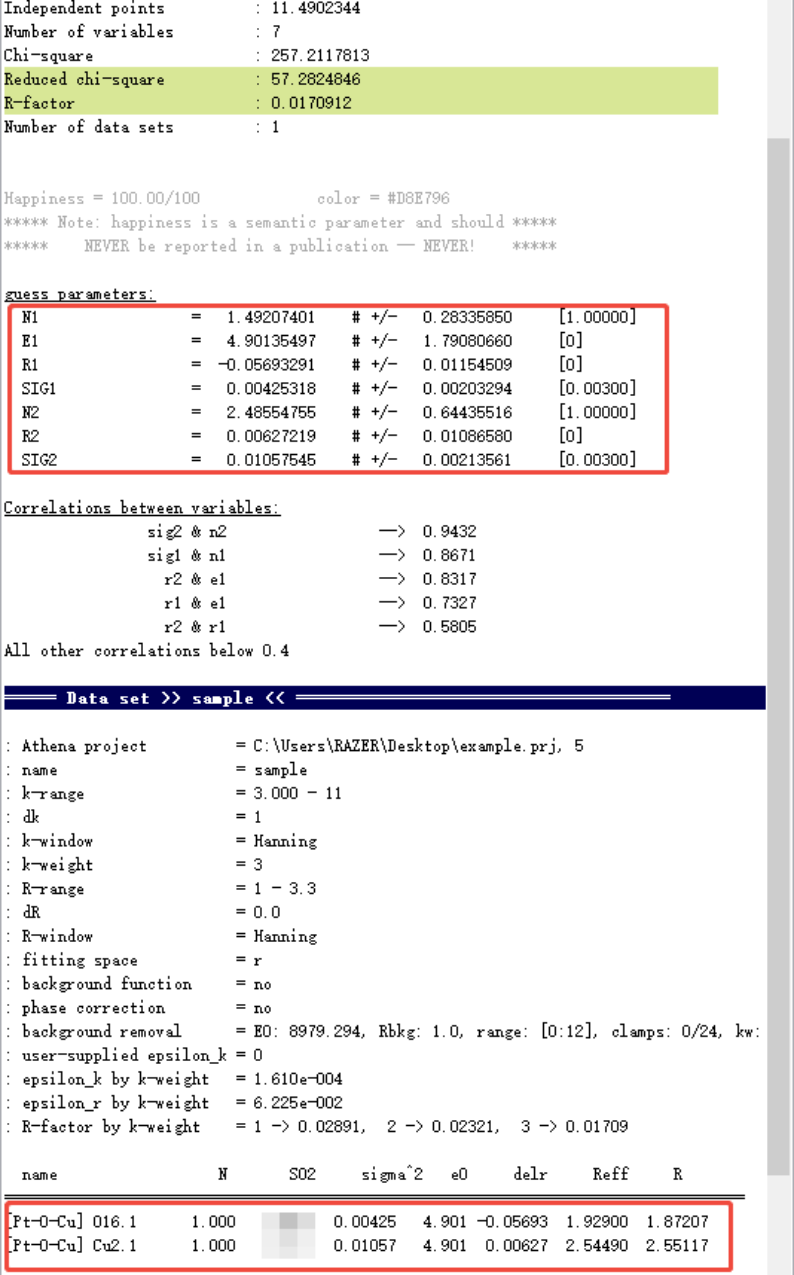

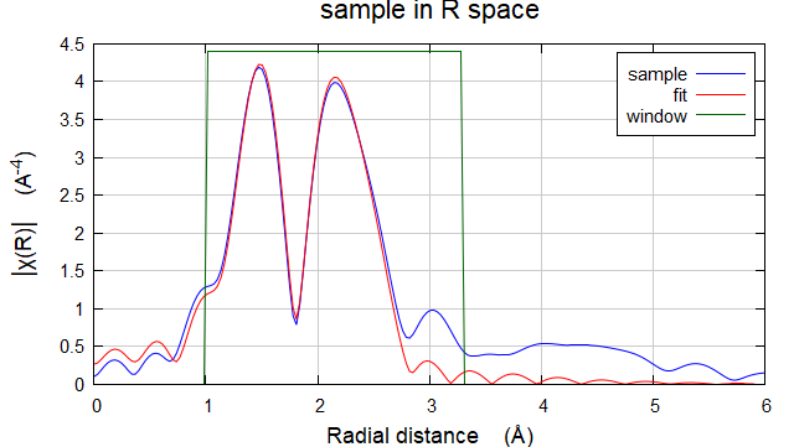

到这里就可以得到配位数N，能量偏移ΔE，半径R，无序度σ²。

1. 先对foil样品进行拟合，得到振幅衰减因子S₀²=0.87

2. 对sample进行拟合，设定振幅衰减因子为0.87，得到拟合结果

振幅衰减因子：多电子效应引起的振幅衰减，典型值为0.7~1.05，与吸收原子有关，所有的配位层都相同，与配位数N耦合在一起，通常通过拟合标样获得。

配位数N：不能为负值，与拟合模型相近，误差≤10%。

无序度（Debye-Waller）因子：一般范围为0.003-0.02。

S₀²、N、σ²与峰强有关！

键长ΔR：不能太长，误差≤1%。

能量原点位移E₀：与E0的选取有关，一般范围为-15~15eV。

ΔR、E0与峰位置有关！

R-factor（χ²越小越好。

【高端测试 找华算】

华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！

🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！

👉立即预约，抢占发表先机！
