AI赋能助力SAXS数据分析

答：以下是针对蛋白质SAXS数据的简要分析步骤和建议：

1. 数据预处理

– 扣除背景：减去缓冲液的散射信号（确保样品与背景测量条件一致）。

– 检查数据质量：低 q区域应平滑，无异常波动（聚集会导致强度骤升）。

2. 初步分析

–Guinier拟合（低 q范围，通常 ( q· Rg

• -获得 回转半径 和 零角散射强度I(0)（与分子量相关）。

• -注意：若线性区域短或弯曲，可能提示聚集或样品异质性。

– Kratky图：

• 折叠蛋白：钟形曲线（峰后衰减至基线）。

• 非折叠/柔性蛋白：平台或持续上升。

3. 距离分布函数P(r)

• 使用 GNOM（ATSAS套件）计算：

• 得到 最大尺寸Dmax 和验证 Rg。

• 对称蛋白（如球状）：单峰；延展/多结构域：宽峰或双峰。

4. 结构分析

• 比对已知结构（如有PDB文件）：

• 用 CRYSOL（ATSAS）计算理论散射曲线，与实验数据拟合。

• Ab initio建模（无已知结构时）：

• 用DAMMIF/DAMMIN（ATSAS）重建低分辨率形状（需多次运行取平均，如用DAMAVER）。

5. 检查相互作用或聚集

浓度系列：在不同浓度下测量，确认Rg  和 I(0)是否稳定（避免聚集或排斥效应）。

常用软件

• ATSAS（必用工具链：GNOM, CRYSOL, DAMMIF）。

• BioXTAS RAW（一站式预处理+分析）。

• ScÅtter（快速可视化）。

答：对于 多孔材料 的SAXS数据分析，需重点关注 孔隙结构、比表面积、孔径分布 等信息。以下是针对多孔材料的分析流程和关键方法：

1. 数据预处理

• 背景扣除：扣除空样品池（或无孔基体）的散射信号。

• 数据归一化：根据样品厚度、X射线强度等进行强度校正。

• 检查散射曲线：

  低 q 区域反映长程结构（如孔-孔关联）。

  高 q 区域反映短程结构（如孔壁粗糙度）。

2. 初步分析

(1) Guinier 区域（低 q）

• 若存在明显 Guinier 区，可估算 孔相关尺寸（如孔的平均尺寸或关联长度）。

• 若无线性区，可能表明 无孤立孔（如连续多孔网络）。

(2) 幂律衰减（Porod 区域）

• 高 q区通常符合 Porod 定律：

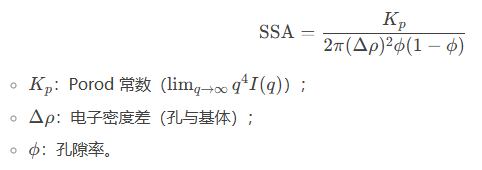

• Porod 常数 可计算 比表面积（SSA）：

3. 孔径分布分析

(1) 间接傅里叶变换（IFT）

• 通过 GNOM（ATSAS）或 IRENA（Igor Pro）计算距离分布函数P(r)，反映孔间距分布。

• 适用于 孤立孔 或 弱关联孔体系。

(2) 模型拟合

• 球形孔模型：拟合I(q) 使用硬球模型（如 SASfit 中的 Sphere Model），获得平均孔径和分布。

• 分形模型：

• 双峰分布：若曲线显示多个幂律区，可能提示 多级孔结构（如微孔+介孔）。



4. 关联峰分析（有序多孔材料）

• 若数据在中等 q 处出现 布拉格峰，表明孔排列有序：

  峰位q 对应 孔间距d: d=2π/q。

  峰宽反映有序性（越窄，有序性越高）。

• 常见于 介孔材料（如MCM-41、SBA-15） 或 胶体晶体模板材料。

5. 高级分析

(1) 小角散射结合吸附数据

• 对比 BET（氮气吸附） 的比表面积和孔径分布，验证SAXS结果。

• SAXS可探测 闭孔，而BET仅测 开孔。

(2) 反蒙特卡洛（RMC）建模

用 SASREF 或 McSAS 重建三维孔结构（需高信噪比数据）。

推荐工具

开源软件：

• SASfit（复杂模型拟合，支持分形、多分散体系）。

• IRENA（Igor Pro插件，适合多孔材料分析）。

• DAWN（欧洲同步辐射设施开发，处理有序结构）。

商业软件：

• NANO-Solver（专用于纳米多孔材料）。

• 在线工具：

• SAXSLab（快速Porod/Guinier分析）。

注意事项

1. 电子密度对比：多孔材料的散射强度取决于孔与基体的电子密度差 Δρ，需已知材料成分。

2. 样品制备：避免样品过厚导致多重散射（建议厚度 ∼1/μ1/μ，μμ 为线性吸收系数）。粉末样品需均匀，避免取向效应。

3. 多尺度结构：若数据跨多个 qq 范围（如USAXS+SAXS），需联合分析。

对于金属合金析出相的SAXS数据分析，需要重点关注 析出相的尺寸分布、体积分数、形状及空间分布。以下是具体分析方法和步骤：

1. 数据预处理

• 扣除背景：
  采集基体（未析出）合金的散射信号作为背景扣除，确保数据仅反映析出相特征。

• 消除寄生散射：
  检查光束stop阴影、空气散射等干扰，必要时使用对称平均或mask处理。

• 绝对强度校准（可选）：
  若需计算析出相体积分数，需将散射强度转换为绝对单位（如cm⁻¹）。

2. 析出相特征分析

(1) Guinier分析（低q区）

• 拟合 lnI(q) vs q2 线性区域，获得：

  回转半径 Rg：反映析出相的平均尺寸。

  零角散射强度 I(0)：与析出相的电子密度差和体积分数相关。

• 适用条件：析出相为孤立颗粒（低体积分数，

(2) Porod分析（高q区）

• 拟合 I(q)∝q−α：

  α=4：光滑界面（如球形析出相）。

  3

• Porod常数计算：
  通过 lim⁡q→∞q4I(q) 估算析出相总比表面积。

(3) 距离分布函数 P(r)

• 使用 GNOM 计算 P(r)，获取：

  最大尺寸 Dmax：析出相的最大径向距离。

  形状判断：对称峰（球形/椭球）、不对称峰（棒状/片状）。

3. 定量建模

(1) 尺寸分布分析

• 球形模型：
  假设析出相为球形，用 SASfit 或 IRENA 拟合多分散硬球模型，获得：平均半径 RR 及分布宽度（如高斯或对数正态分布）。

• 非球形模型：
  若 P(r)显示非对称性，尝试圆柱（棒状）或椭球模型（片状）。

(2) 体积分数计算

通过绝对强度 I(0)和电子密度差 Δρ计算：

ϕ=I(0)/（2π^2·(Δρ)^2·Vp）

Vp：单个析出相颗粒体积（由模型尺寸估算）。

Δρ：析出相与基体的电子密度差（需X射线折射率数据）。

(3) 关联效应（高体积分数时）

若析出相体积分数>10%，需引入 结构因子 S(q)修正（如硬球排斥模型）。

4. 结合其他表征技术

• TEM：验证析出相形貌、尺寸分布（SAXS统计结果 vs TEM局部观测）。

• XRD：确认析出相晶体结构，辅助电子密度差计算。

• APT（原子探针）：提供成分信息，明确析出相化学组成。



5. 推荐工具

• ATSAS（GNOM, DAMMIF）：基础分析与形状重建。

• SASfit：复杂模型拟合（多分散、非球形）。

• IRENA（Igor Pro）：交互式处理与批量分析。

• McSAS：逆蒙特卡洛反演尺寸分布。

注意事项

• 电子密度差：合金基体与析出相的成分差异决定散射对比度，需通过X射线折射率或第一性原理计算。

• 辐照损伤：高强度X射线可能导致析出相溶解，检查曝光时间影响。

• 各向异性：若析出相取向排列（如轧制合金），需分析各向异性散射（2D模式）。
