说明：在电催化能源转换领域（如电解水制氢、氧还原反应），塔菲尔（Tafel）曲线是连接催化剂 “结构” 与 “性能” 的核心桥梁。它不仅能定量评估催化活性（通过交换电流密度），还能揭示反应机制（通过塔菲尔斜率），是筛选高效电催化剂的必备工具。
本文华算科技系统解析 Tafel 曲线的定义、原理、分析逻辑及实操要点，同时纠正常见误区，为电催化研究提供标准化指导。
Tafel 曲线并非简单的 “电流 – 电位图谱”，而是描述电催化反应中过电位（η）与电流密度对数（log j）之间线性关系的曲线，其本质是 Butler-Volmer 方程在高过电位下的简化形式，核心价值在于 “将复杂的电化学反应动力学转化为可量化的线性关系”。
DOI：10.13353/j.issn.1004.9533.20151067
理解 Tafel 曲线的关键是掌握其理论源头 ——Butler-Volmer 方程，以及高过电位下的简化逻辑，这是正确分析 Tafel 参数的基础。
1. 基础方程：Butler-Volmer 方程
电化学反应的总电流密度（j）由正向反应（氧化或还原）和反向反应共同决定，其关系由 Butler-Volmer 方程描述：
j：总电流密度（A/cm²），正向与反向反应的电流差值；
j0：交换电流密度（A/cm²），平衡电位下正向与反向反应的电流密度绝对值，是活性核心指标；
n：反应限速步（RDS）中转移的电子数（通常为正整数，多数情况下 n=1）；
η：过电位（V），实际电位与平衡电位的差值（η = E – E_rev）。

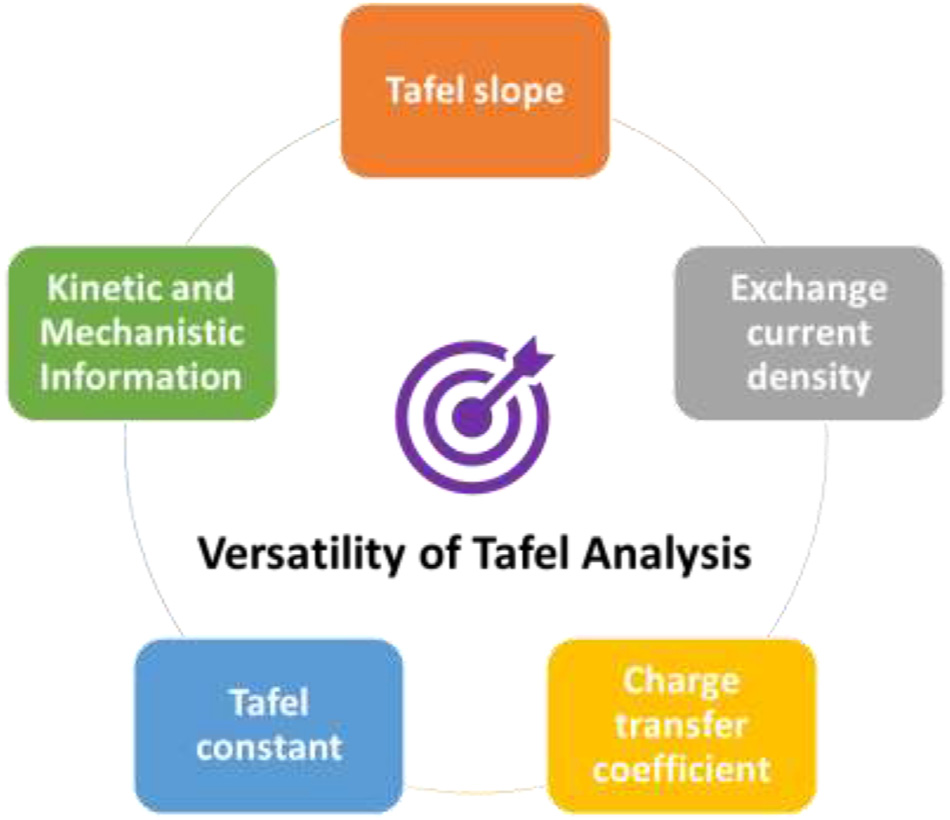

Tafel分析可提供的四大量化参数。DOI: 10.1016/j.mtener.2022.101123
2. Tafel 简化：高过电位下的线性关系
当过电位足够大时（η>>0 或 ηTafel方程：
氧化反应（如 OER，η>>0）：反向反应（还原）的指数项趋近于 0，方程简化为
还原反应（如 HER，η：正向反应（氧化）的指数项趋近于 0，方程简化为
a：Tafel 常数（V），曲线在 log j=0 时的截距，物理意义是 “单位电流密度（通常 j=1 mA/cm²）下的过电位”，可直接作为活性指标；
b：Tafel 斜率（mV/dec），曲线的斜率，反映 “电流密度每增加 1 个数量级（10 倍）所需的过电位增量”，是反应机制的核心判断依据。

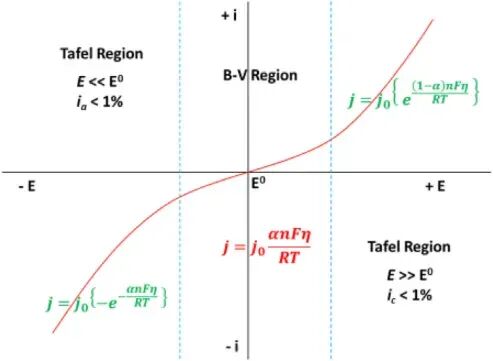

B-V和Tafel区域的电流–电位关系。DOI: 10.1016/j.mtener.2022.101123
在电解水、燃料电池等能源转换领域，Tafel 曲线是唯一能同时提供 “活性、机制、稳定性、可比性” 的工具，其重要性体现在四个维度。
1. 量化催化活性：从 “相对比较” 到 “绝对指标”：传统活性评价（如某电位下的电流密度）受测试条件（如扫描速率、催化剂负载量）影响大，而 Tafel 曲线提供的j₀和 Tafel 常数（a） 是标准化的活性指标。
2. 揭示反应机制：锁定限速步（RDS）：Tafel 斜率（b）是判断反应机制的 “金标准”，不同反应的 Tafel 斜率对应特定的限速步。
3. 验证稳定性：动态过程中的动力学变化：催化剂的稳定性不仅体现在 “电流是否衰减”，更在于 “反应机制是否改变”。通过对比稳定性测试前后的 Tafel 曲线，可判断反应机制是否改变。
4. 标准化数据对比：解决 “文献数据混乱”：当前电催化文献中，因测试条件不统一（如 LSV 扫描速率、iR 补偿是否完全），相同催化剂的活性数据差异可达 10 倍以上。Tafel 曲线通过稳态测试要求、参数归一化这两点实现标准化。
DOI: 10.1021/acsenergylett.9b00686.
1. 第一步：数据获取 —— 必须采用 “稳态测试技术”
Tafel 分析的前提是 “反应达到稳态”（活性位点覆盖度固定为 0 或 1），因此严禁使用 LSV/CV 等瞬态技术，需采用以下稳态方法：
计时电流法（CA）：在不同固定过电位下，记录电流密度随时间变化，待电流稳定（波动
计时电位法（CP）：在不同固定电流密度下，记录电位随时间变化，待电位稳定后取平均值；

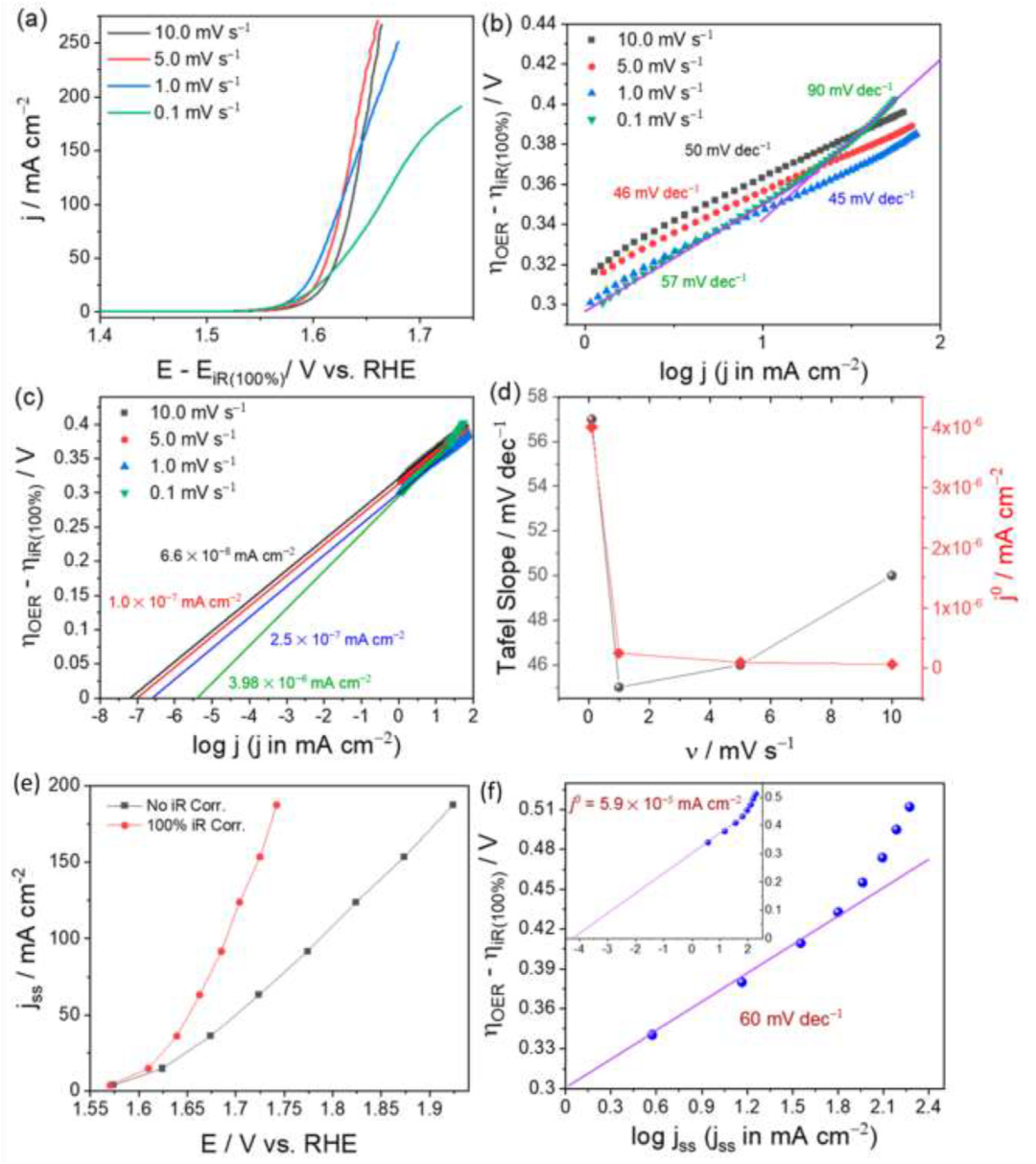

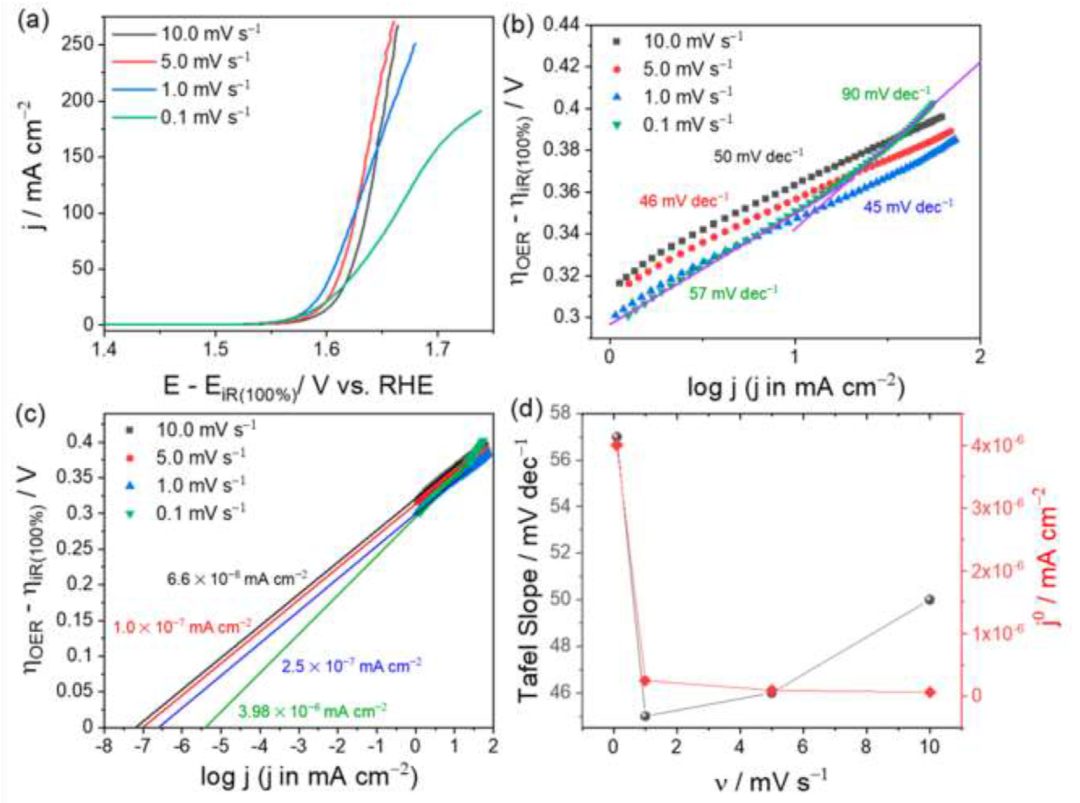

慢扫速 LSV（需验证）：仅当扫描速率≤0.1 mV/s 时，可近似视为稳态，但需对比 CA 数据 —— 下图显示，10 mV/s 的 LSV 得出的 Tafel 斜率为 90 mV/dec，而 0.1 mV/s 的 LSV 斜率为 45 mV/dec，与 CA 结果一致，证明瞬态数据存在严重偏差。
稳态取样电流伏安(SCV)与100% iR补偿后才得到可靠Tafel参数。DOI: 10.1016/j.mtener.2022.101123
2. 第二步：数据校正 —— 消除 “非催化电流干扰”
原始数据需经过两项关键校正，否则会导致 Tafel 斜率和 j₀计算错误：

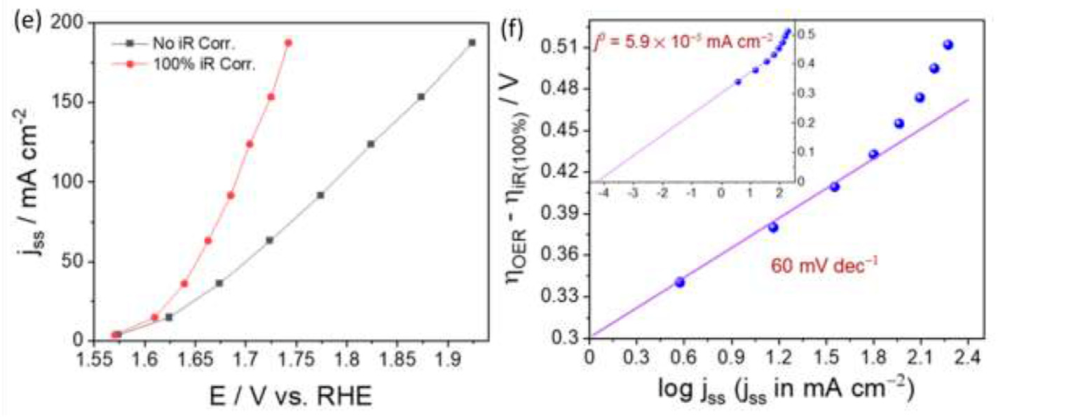

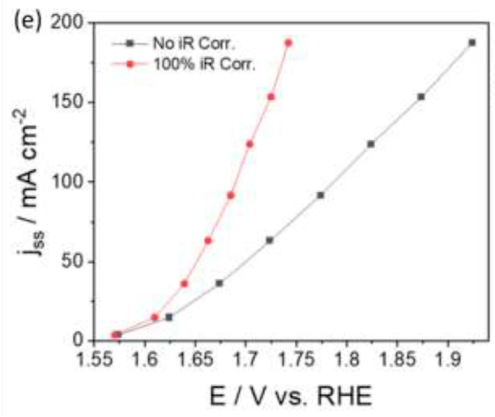

iR 补偿校正：电解液电阻（R）导致的电压降（iR）会使实测过电位偏大，需通过电化学阻抗谱（EIS）测试 R，再用 ηₐᵢₙ = ηₘₑₐₛ – iR 校正；下图显示，未做 iR 补偿的 OER 过电位比完全补偿后高 0.1 V，若忽略校正，Tafel 斜率会从 45 mV/dec 高估至 60 mV/dec，直接导致机制误判。
电容电流扣除：在低电流密度区域（如 j 50%，需通过 “空白电极测试”（如无催化剂的碳布）扣除背景电流，确保电流仅来自催化反应。
DOI: 10.1016/j.mtener.2022.101123
3. 第三步：曲线绘制 —— 仅取 “线性区域” 且覆盖 “至少两个数量级”
Tafel 曲线的线性区域是分析的核心，需满足两个条件：
远离平衡电位：线性区域需距离平衡电位 > 120 mV（对应 2.303RT/αnF，α=0.5，n=1 时），此时反向反应电流占比

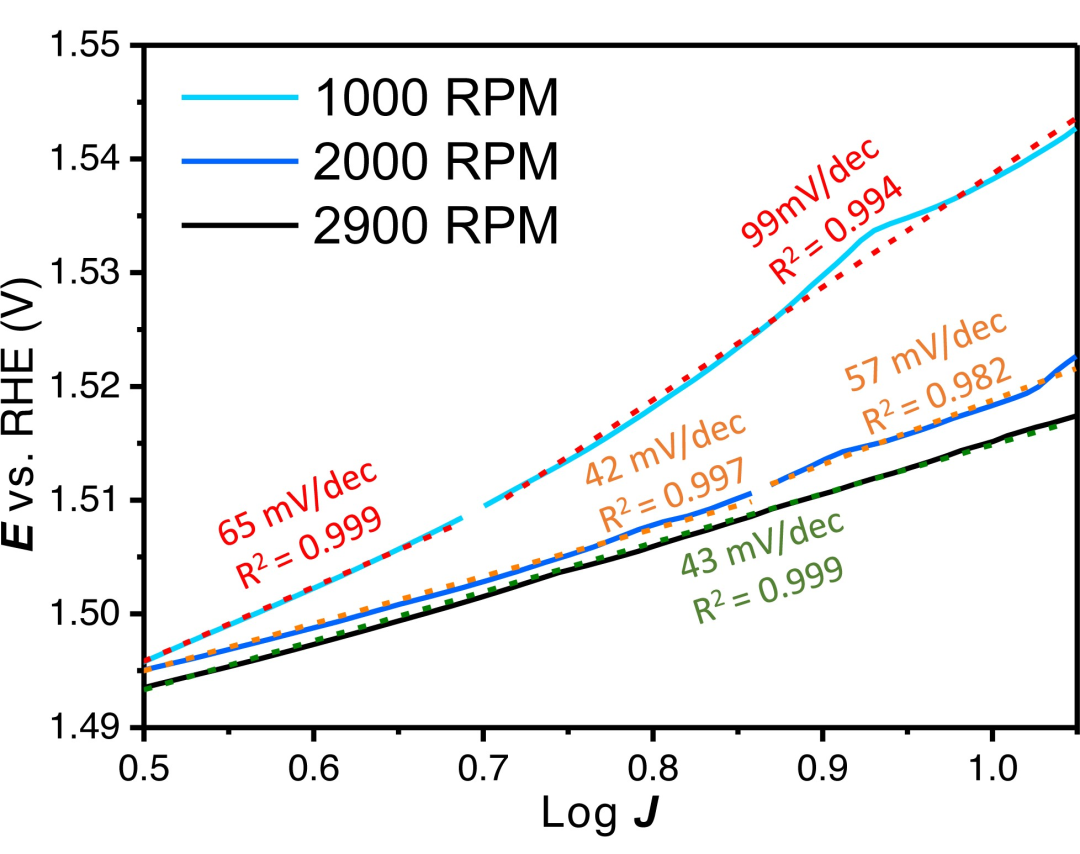

电流覆盖范围：至少覆盖两个数量级的电流密度（如 0.1~10 mA/cm² 或 1~100 mA/cm²），避免因 “局部线性” 导致的斜率误算。下图a指出：若仅取 0.1~1 mA/cm² 的电流范围，可能将非线性区域误判为线性，导致 Tafel 斜率偏差 > 20%。
DOI: 10.1016/j.mtener.2022.101123
4. 第四步：参数计算 —— 避免 “假设性错误”
Tafel 斜率（b）、j₀、α 的计算需基于实际实验条件，而非默认假设：
n 的取值：多数情况下 RDS 中电子转移数 n=1（Marcus 理论指出 “单次转移多电子概率极低”），若假设 n=2，会导致 α 计算值 > 1（不合理）；
α 的范围：传递系数 α 必须在 0~1 之间，若计算得 α>1 或 α
j₀的计算：需通过 Tafel 曲线截距外推至平衡电位（η=0），而非直接用某一电位下的电流密度近似，后者误差可达 1~2 个数量级。
DOI：10.1002/anie.202216477
Tafel 参数需与其他表征结合，避免 “单一数据误判”：
与 ECSA 结合：j₀需归一化为 “单位 ECSA 的 j₀”，才能比较不同催化剂的本征活性；
与原位表征结合：若 Tafel 斜率提示 OER 的限速步是 “O-O 键形成”，需通过原位 Raman 观察 OOH * 中间体的特征峰，验证机制合理性；
与稳定性测试结合：若稳定性测试后 j₀下降但 Tafel 斜率不变，说明活性衰减源于 “活性位点数量减少”（如脱落），而非 “位点活性降低”。
DOI: 10.1016/j.mtener.2022.101123

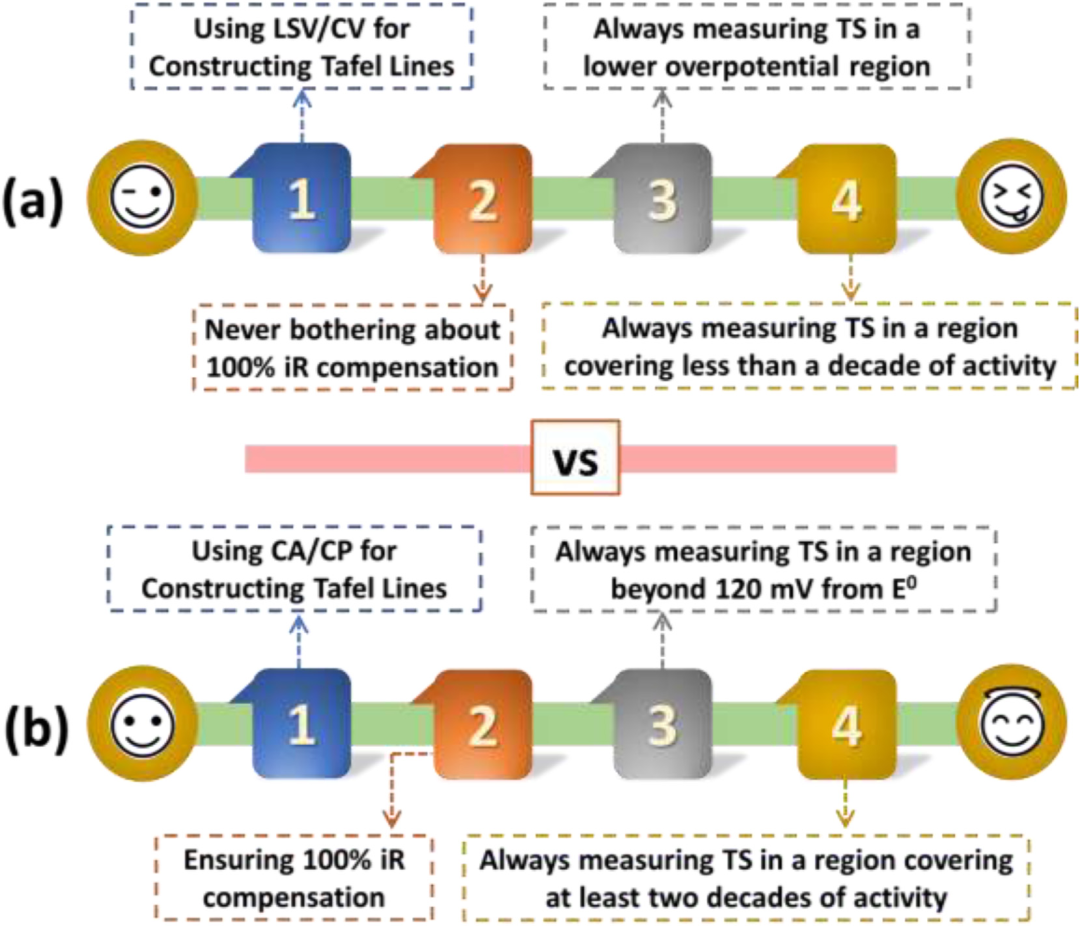

1. 误区 1：用 LSV/CV 瞬态数据绘制 Tafel 曲线
错误逻辑：认为 “慢扫速 LSV（如 1 mV/s）可替代稳态测试”。
正确解释：即使扫描速率降至 0.1 mV/s，LSV 曲线仍包含电容电流和非稳态电流，导致 Tafel 斜率和 j₀偏差 > 30%。例如下图a-d 显示，10 mV/s 的 LSV 得出的 Tafel 斜率为 90 mV/dec，而 0.1 mV/s 的 LSV 斜率为 45 mV/dec，与 CA 稳态数据一致 —— 但多数文献未降至如此低的扫速，直接导致数据不可靠。
DOI: 10.1016/j.mtener.2022.101123
避坑方案：必须采用 CA/CP 等稳态技术，或用 0.1 mV/s 以下的 LSV 数据，并与 CA 结果对比验证。
DOI: 10.1016/j.mtener.2022.101123
2. 误区 2：假设 α=0.5 计算电子转移数 n
错误逻辑：默认 α=0.5，通过 Tafel 斜率反推 n（如 b=59 mV/dec 则 n=1）。

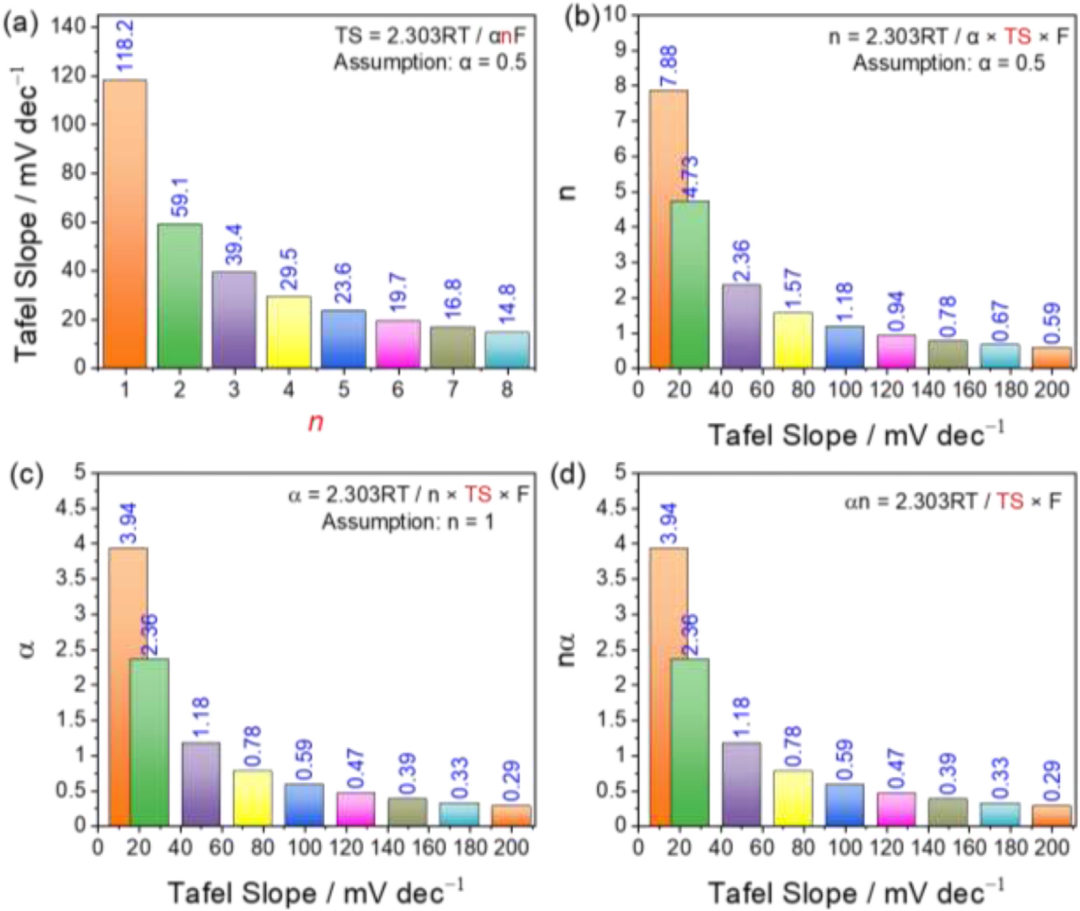

正确解释：α 的实际值受催化剂表面电子结构影响，并非固定为 0.5。例如论文图 5c 显示，若假设 α=0.5，计算得 n=1.5（非整数，不合理）；若固定 n=1，计算得 α=0.8（合理）—— 因此正确逻辑是 “固定 n=1，计算 α”，而非假设 α=0.5。
避坑方案：基于 Marcus 理论，默认 RDS 中 n=1，再计算 α，确保 α 在 0~1 范围内。
DOI: 10.1016/j.mtener.2022.101123

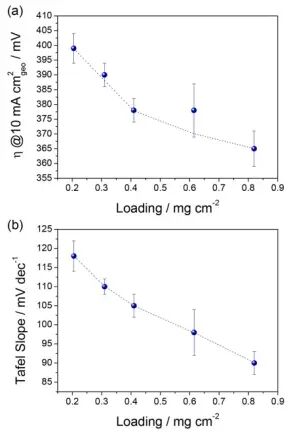

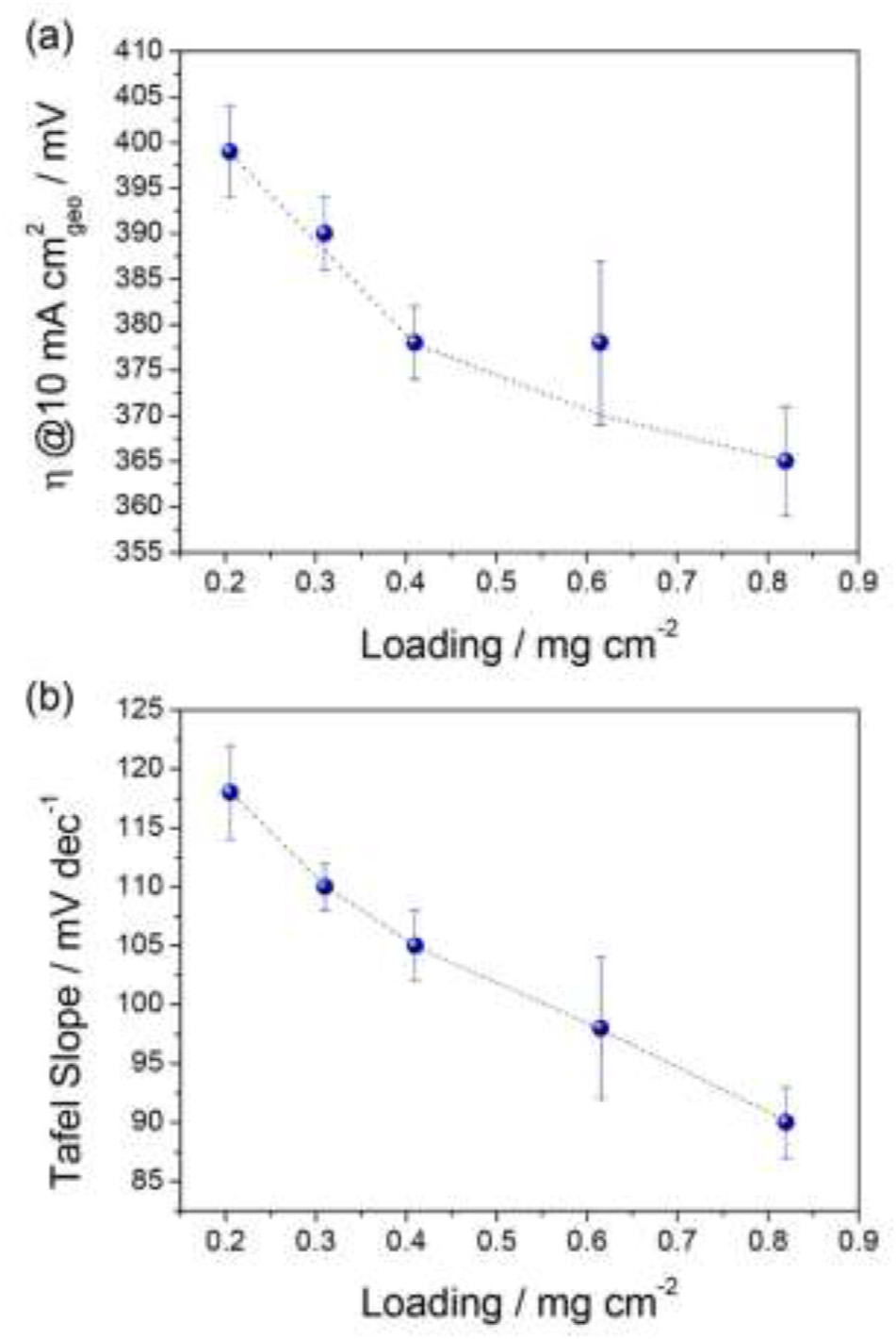

3. 误区 3：忽略催化剂负载量对 Tafel 斜率的影响
错误逻辑：认为 “Tafel 斜率与催化剂负载量无关”。
正确解释：几何面积归一化的电流密度（j_geo）受负载量影响，负载量增加会导致 j_geo 增大，可能使 Tafel 曲线的线性区域左移，斜率偏小。
避坑方案：采用 ECSA 归一化的电流密度（j_ECSA）绘制 Tafel 曲线，消除负载量影响。
DOI: 10.1021/acsenergylett.9b00686.
以论文中 “Co 箔的 OER 活性分析” 为例，展示 Tafel 曲线的标准化分析流程。
数据获取：采用 CA 稳态测试，在 1 M KOH 中测试不同过电位下的电流密度，扫描速率 0.1 mV/s，完全 iR 补偿；
曲线绘制：选取 η=0.3~0.5 V（远离平衡电位 > 120 mV），电流密度覆盖 0.1~100 mA/cm²（3 个数量级），绘制 η-log j 曲线，线性相关系数 R²>0.99；
参数计算：Tafel 斜率 b=45 mV/dec（提示限速步为 O-O 键形成），j₀=1.2×10⁻⁶ A/cm²，Tafel 常数 a=0.38 V（j=1 mA/cm² 时）；
稳定性验证：20 h 电解后，Tafel 斜率变为 48 mV/dec（无显著变化），j₀降至 8.5×10⁻⁷ A/cm²，证明活性衰减源于 “活性位点数量减少”，机制未变。
DOI: 10.1016/j.mtener.2022.101123
Tafel 曲线是电催化研究的 “核心工具”，但其价值依赖于 “正确的数据获取” 和 “合理的参数解读”。未来，随着原位 Tafel 技术（如原位 XRD-Tafel、原位 Raman-Tafel）的发展，Tafel 曲线将更精准地揭示 “动态反应机制”，为高效电催化剂的设计提供更直接的指导。
