ORR（氧还原反应）自由能台阶图是电催化研究中不可或缺的工具，它通过直观展示反应路径中各步骤的能量变化，帮助研究人员识别决速步骤（RDS）并优化催化剂性能。
本文将从ORR自由能台阶图的定义、构建方法、关键中间体、应用案例及未来发展方向等方面进行详细分析。
ORR自由能台阶图是一种用于描述氧气还原反应中各基元反应步骤能量变化的示意图。其横坐标通常表示反应进程（如吸附物种的变化或电子转移数），纵坐标为吉布斯自由能（ΔG）。
图中“台阶”对应反应路径中的关键中间体（如*O、*OH、*OOH等）及其吸附能，台阶高度代表各步骤的能垒（过渡态能量与反应物能量差），峰值所在步骤通常为决速步骤（RDS）。
通过分析台阶图，可以清晰揭示ORR中O₂吸附、解离、质子–电子转移及产物生成等过程的能量演化规律，辅助判断催化剂活性位点的作用机制，进而指导优化催化剂结构以降低反应能垒、提升ORR效率。
中间体建模：首先需要对ORR反应路径中的关键中间体（如*O、*OH、*OOH等）进行结构建模。例如，在酸性条件下，ORR的四电子路径包括O₂吸附解离、加氢脱附等步骤。
在建模过程中，需考虑吸附位点的选择（如顶位、桥位、空位等）以及自旋极化设置（如O₂分子基态为三重态）。
结构优化：使用密度泛函理论（DFT）对中间体结构进行优化，确保模型的准确性。
例如，通过IBRION=2（准牛顿算法）和EDIFFG=-0.02（力收敛标准）等参数进行结构优化。此外，还需验证模型的稳定性，如通过振动频率计算确认无虚频。
自由能计算：在结构优化的基础上，计算各中间体的吸附能和自由能。吸附能的计算公式为：E_ads = E_total – (E_slab + E_molecule)。同时，还需考虑零点振动能和熵的影响，以获得更准确的吉布斯自由能。
台阶图绘制：将各中间体的自由能数据输入到绘图软件（如Origin、VASP等）中，绘制自由能台阶图。在绘制过程中，需注意不同电压对自由能的影响，以及催化剂的线性约束关系。
O₂吸附：O₂分子吸附在催化剂表面，形成*O₂。其吸附能是反应路径中的第一个能垒。例如，在Fe–NH MOF催化ORR中，*O₂的吸附能为4.92 eV。
OOH：O₂分子在催化剂表面解离为OOH，其吸附能是反应路径中的第二个能垒。例如，在Pt3Co HIFs催化剂中，*OOH的吸附能为2.35 eV。
*O：OOH进一步解离为O，其吸附能是反应路径中的第三个能垒。例如，在CuN4模型中，*O的吸附能为1.23 eV。
*OH：O进一步与质子结合形成OH，其吸附能是反应路径中的第四个能垒。例如，在Fe–NH MOF催化ORR中，*OH的吸附能为0.38 V。
H₂O：*OH进一步与质子结合形成H₂O，其吸附能是反应路径中的最后一个能垒。例如，在Pt(111)表面，H₂O的吸附能为0.42 V。

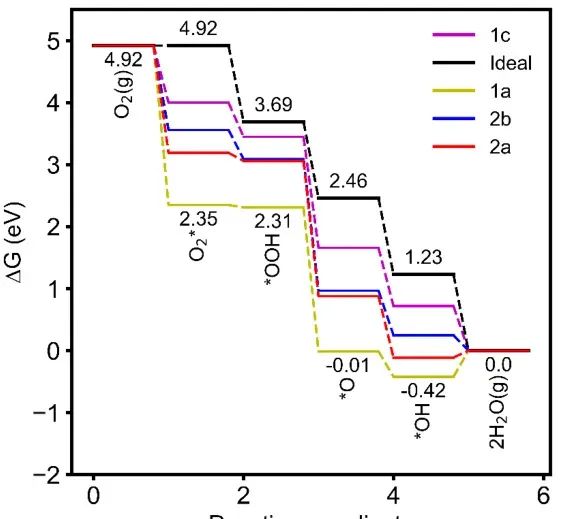

Fe–NH MOF催化剂：在Fe–NH MOF催化ORR中，通过自由能台阶图分析发现其过电位为0.38 V，优于Fe–O和Fe–S体系，表明Fe–NH MOF在ORR反应中具有更好的催化性能。
Pt3Co HIFs催化剂：在Pt3Co HIFs催化剂中，通过自由能台阶图分析发现，台阶处的ORR自由能变化图显示，Pt3Co(211)晶面拥有最低的η，证明其拥有最高的ORR活性。

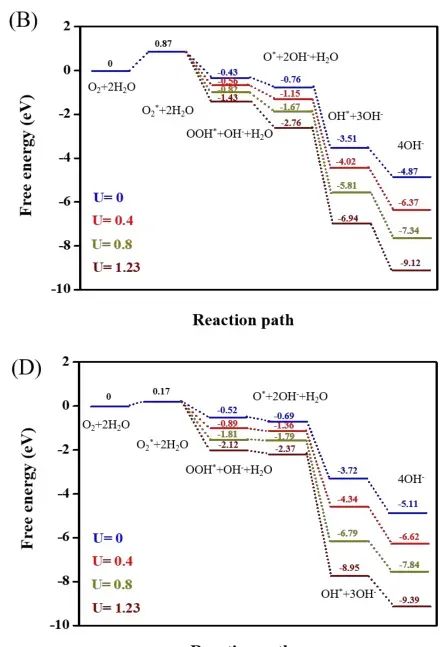

CuN4模型：在CuN4模型中，通过自由能台阶图分析发现，不同过电位下，CuN4模型的自由能变化趋势有所不同，反映了不同过电位下反应路径的稳定性差异。

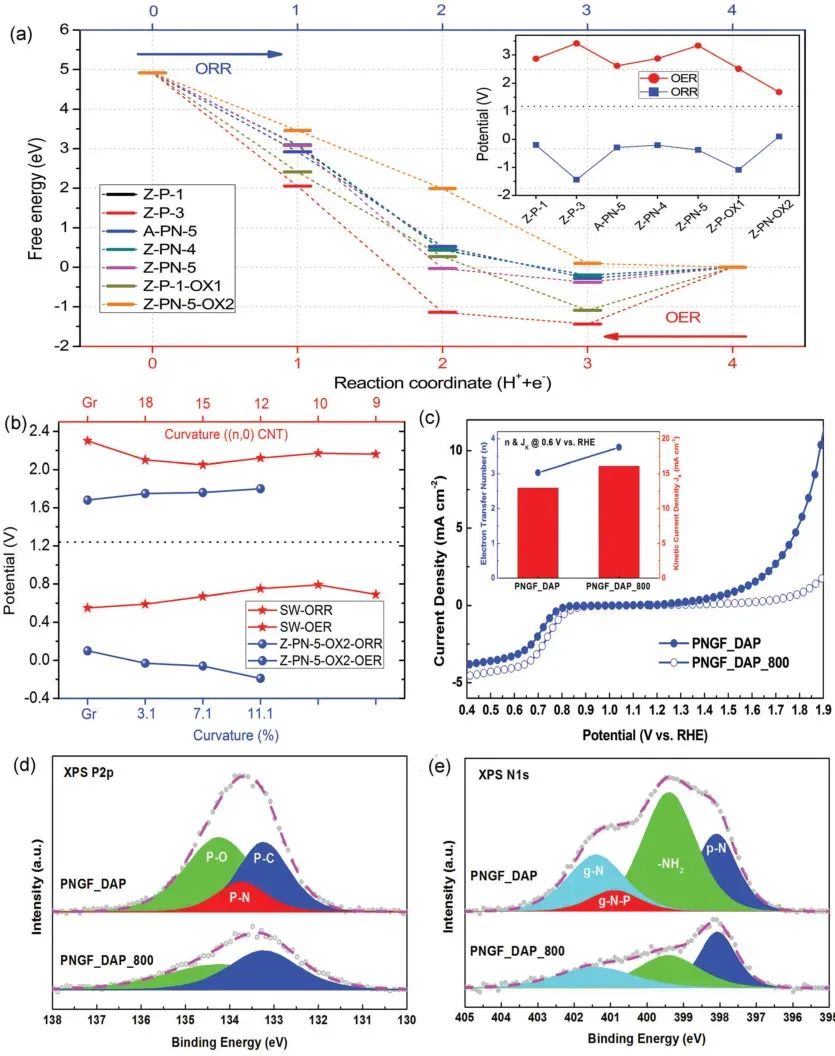

P,N共掺杂石墨烯框架：在P,N共掺杂石墨烯框架中，通过自由能台阶图分析发现，Z-PN-5-OX2在ORR和OER反应中表现出较低的自由能，表明其可能具有较高的催化活性。
机器学习与AI辅助：随着机器学习和人工智能技术的发展，未来ORR自由能台阶图的构建和分析将更加智能化。例如，通过机器学习模型预测催化剂的活性和选择性，从而加速新材料的发现。
多尺度模拟：未来ORR自由能台阶图的研究将更加注重多尺度模拟，结合分子动力学、蒙特卡洛模拟等方法，全面揭示反应路径中的能量变化。
实验与理论结合：未来ORR自由能台阶图的研究将更加注重实验与理论的结合。例如，通过实验验证理论计算结果，从而提高模型的准确性。
绿色催化：未来ORR自由能台阶图的研究将更加注重绿色催化，开发低毒、高效、低成本的催化剂，以满足可持续发展的需求。
ORR自由能台阶图是电催化研究中不可或缺的工具，它通过直观展示反应路径中各步骤的能量变化，帮助研究人员识别决速步骤并优化催化剂性能。
通过构建ORR自由能台阶图，可以深入理解ORR反应机制，为催化剂设计提供理论依据。
未来，随着机器学习、多尺度模拟、实验与理论结合等技术的发展，ORR自由能台阶图的研究将更加深入和广泛，为电催化领域的研究提供新的方向和思路。
