这次举例可能就比较适合大众了，一个sample，加三个标准样品，其中至少需要foil为随样品一批测试。
还是那句话，你先别问，先看，看完再说，看不明白再说。

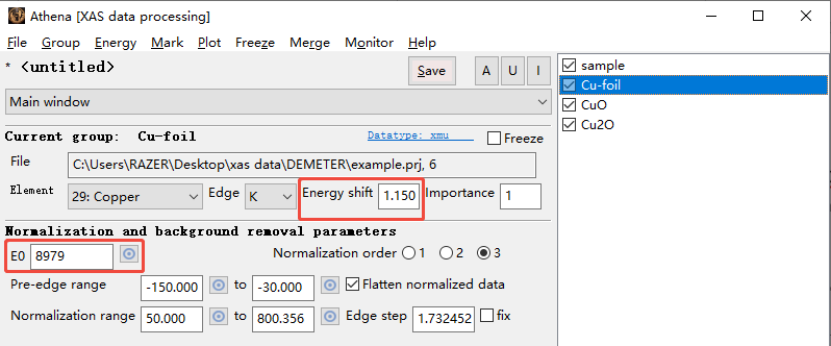

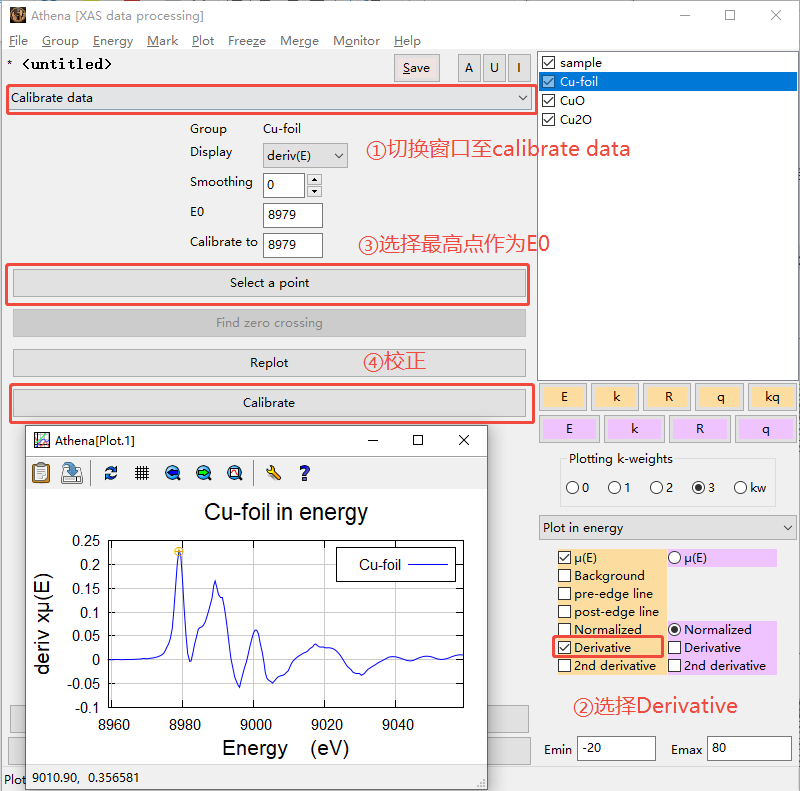

首先是导入数据后，先对数据进行校准，如果上述四个样品是同一次测试的，那就不用校准了哦。

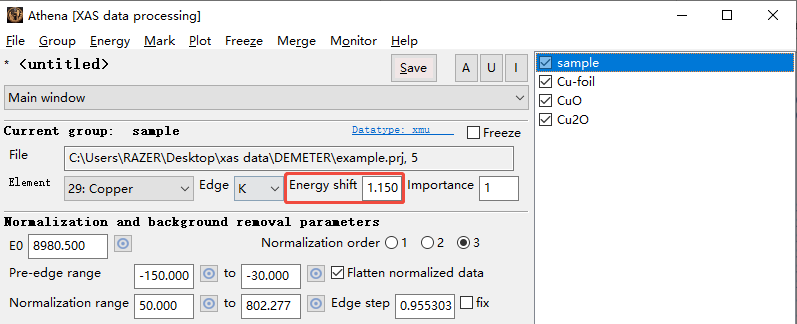

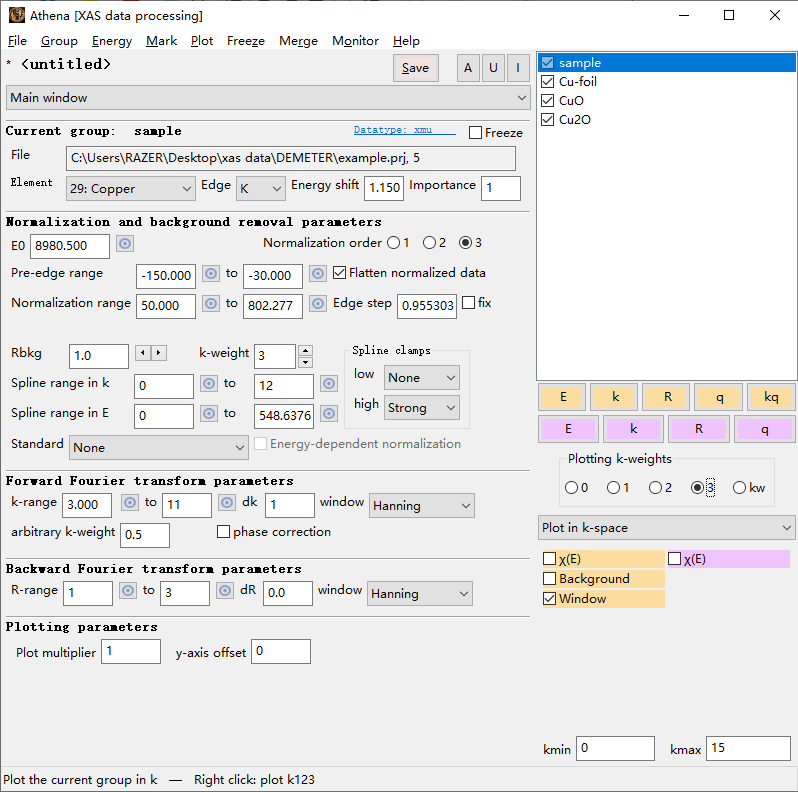

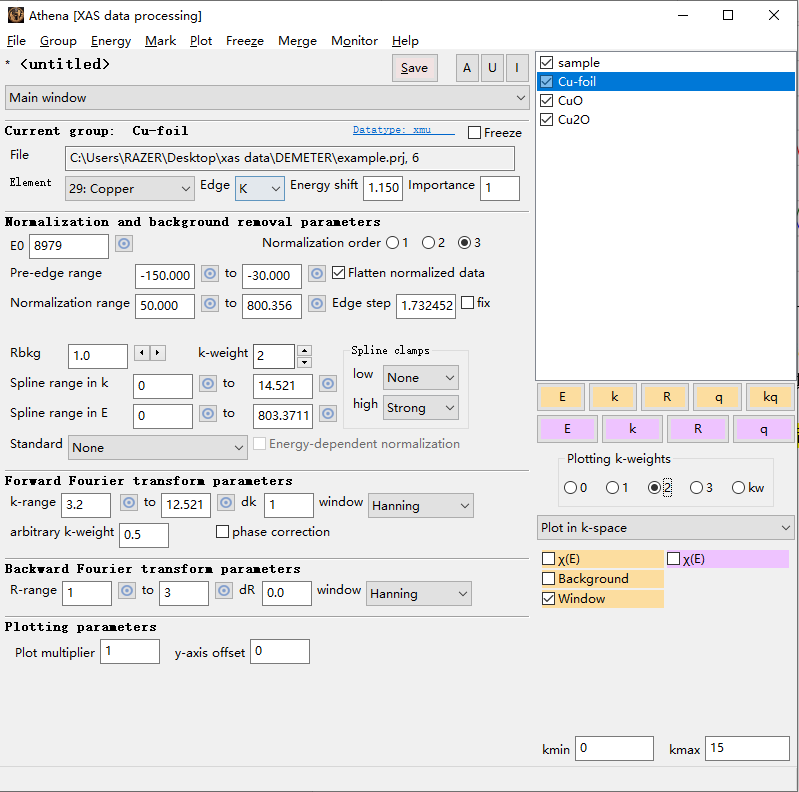

校正完foil之后将能量偏移同步至其余数据即可

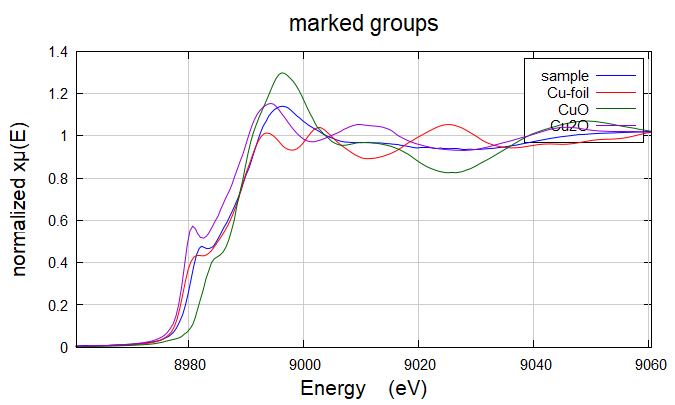

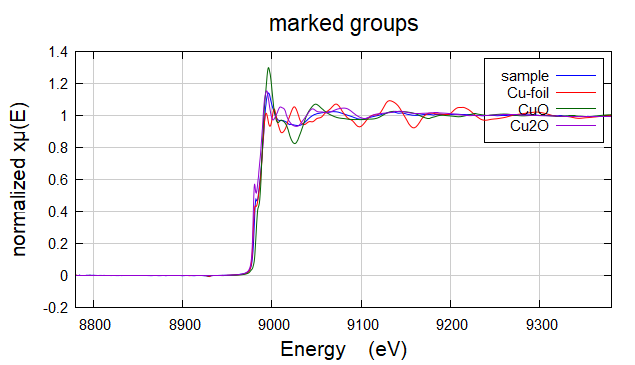

到这里很明显，就可以看到样品与标准样品之间的区别与联系，首先是吸收边的移动，其次是特征。

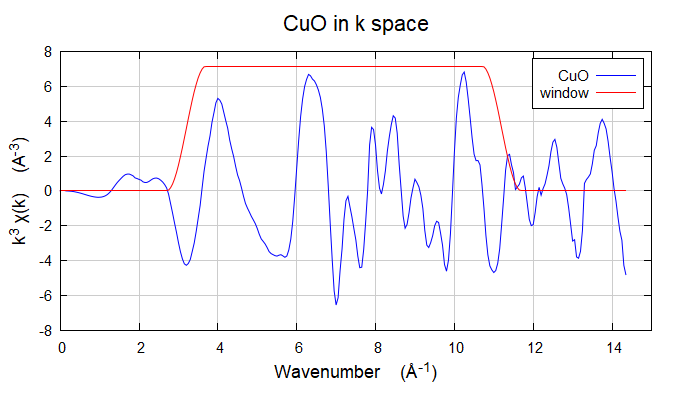

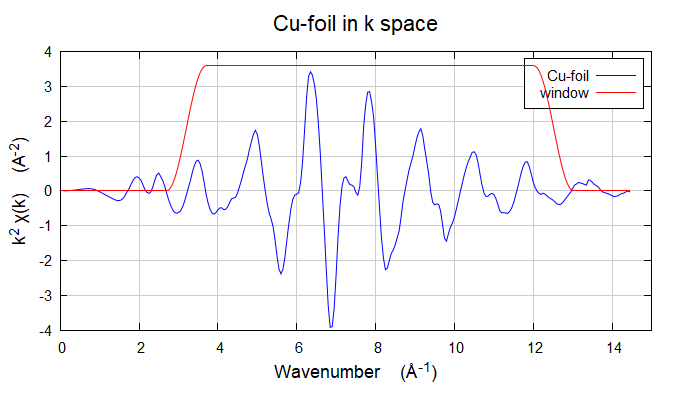

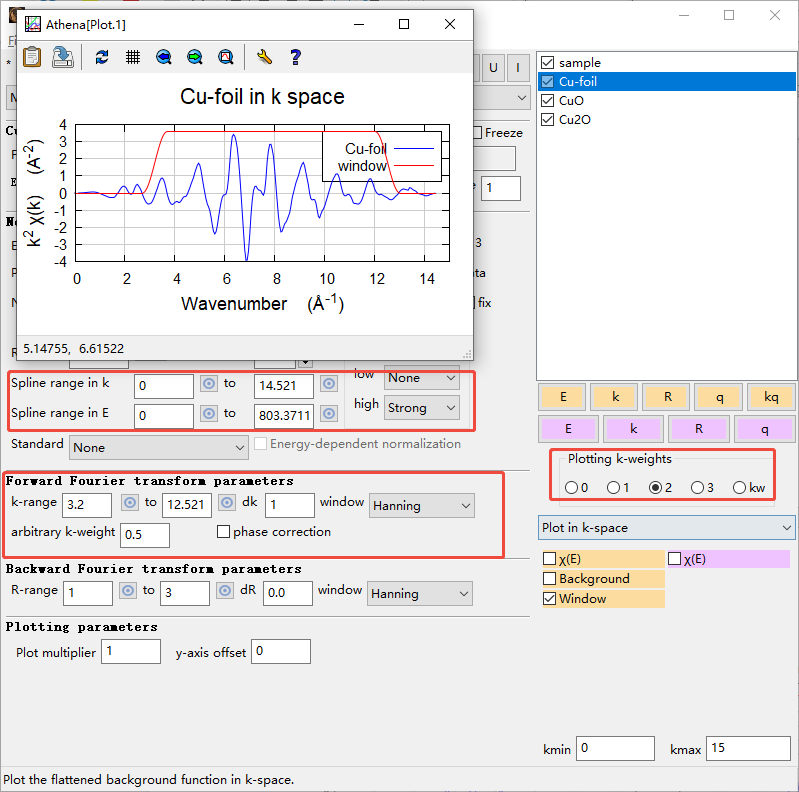

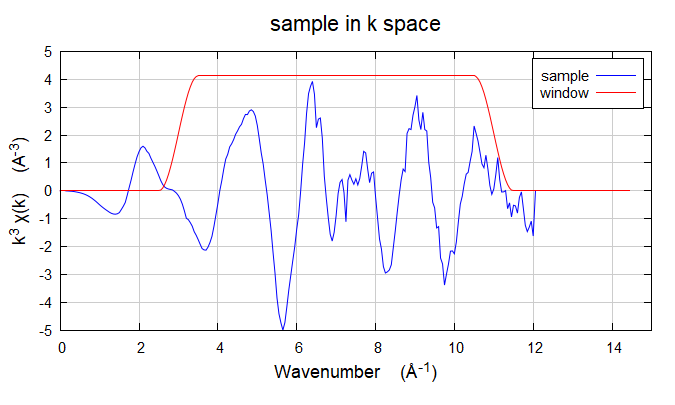

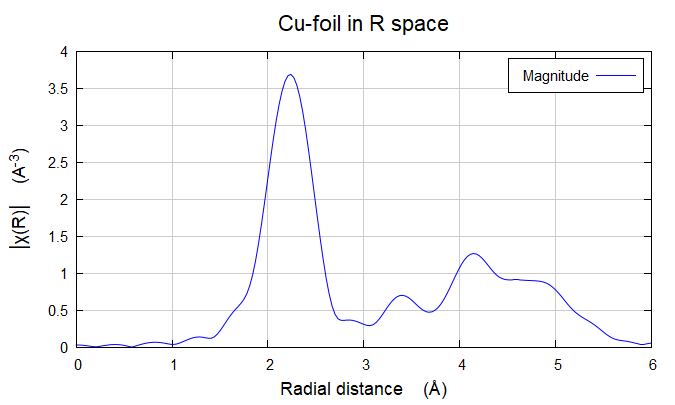

注意哦，foil的加权是2，其余为3，这个k-weight会影响R space峰的强度

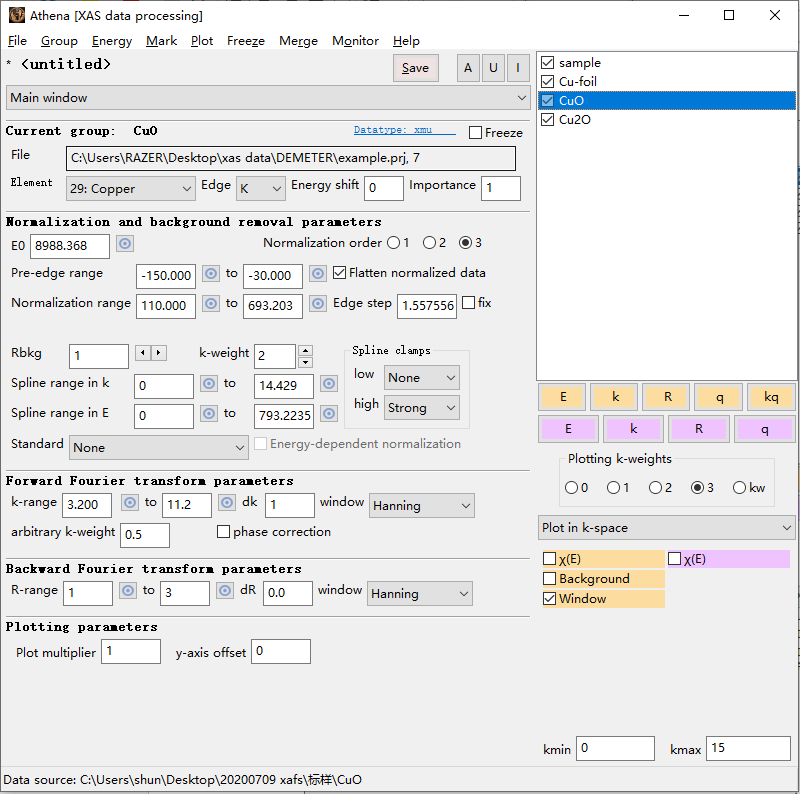

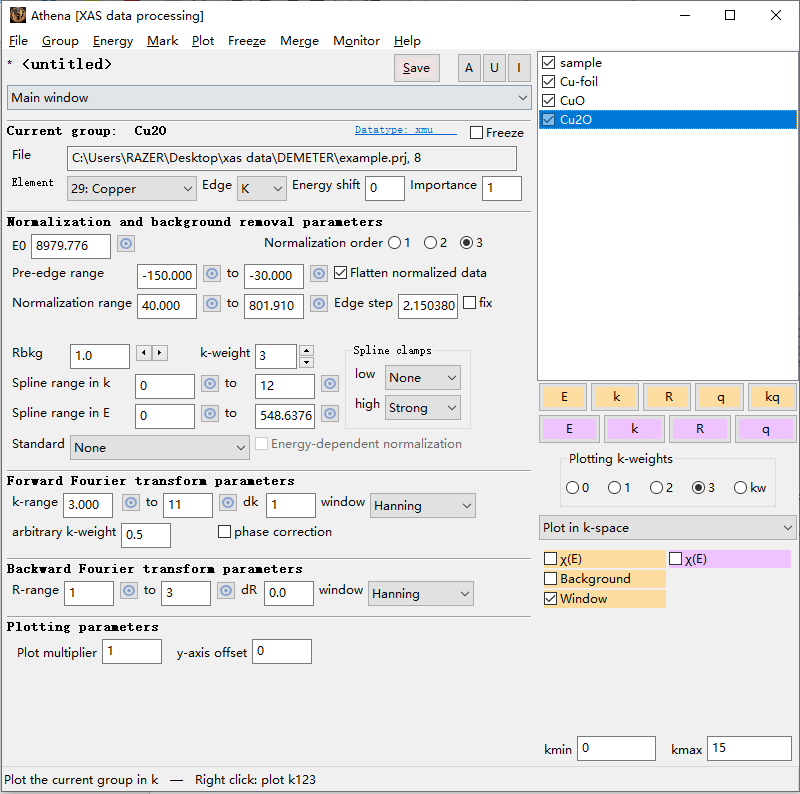

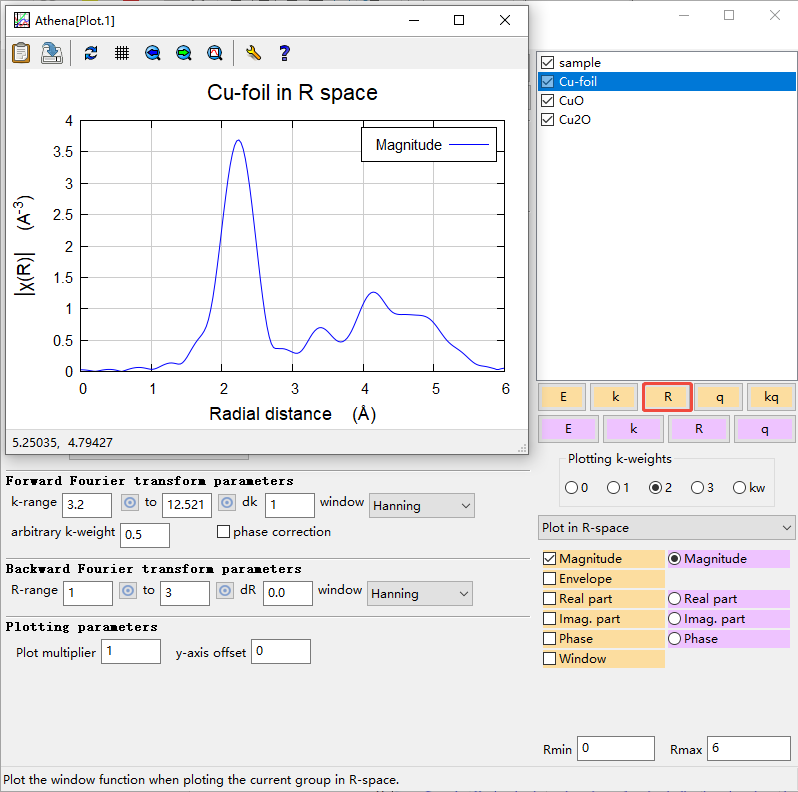

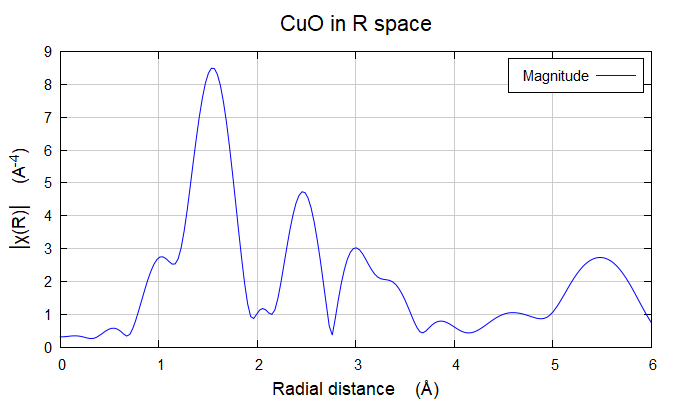

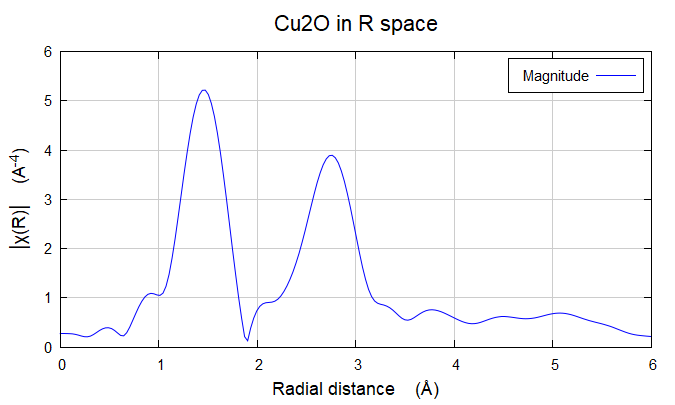

请注意foil纵坐标与其余三个不同，并且其余三个也无法对比强度关系。以上对Rspace的变换均凭经验值调整的各项参数
通过Athena对此组数据进行处理，我们可以得到：
1. E空间的归一化数据图像，通过E空间图像对比，分析sample的结合能变化以及吸收原子特征。

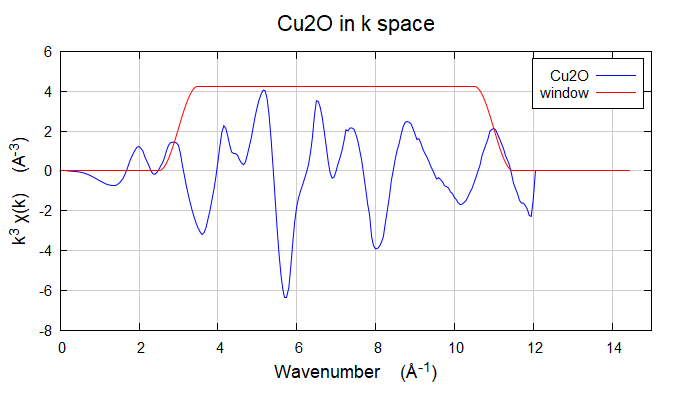

2. K空间是帮助我们做好傅里叶变换的第一步，通过对波矢函数的处理，让R空间图像反馈尽可能多的真实信息。

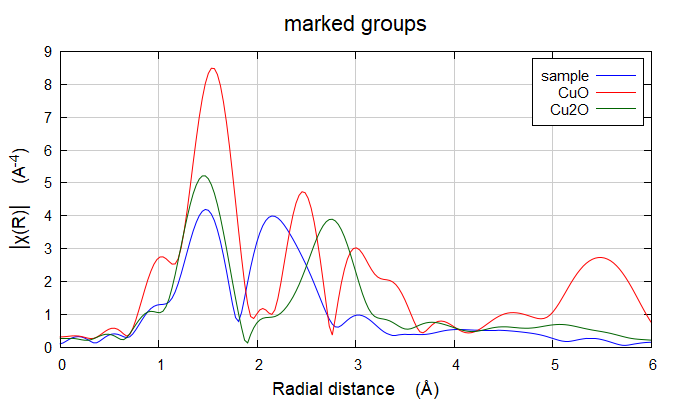

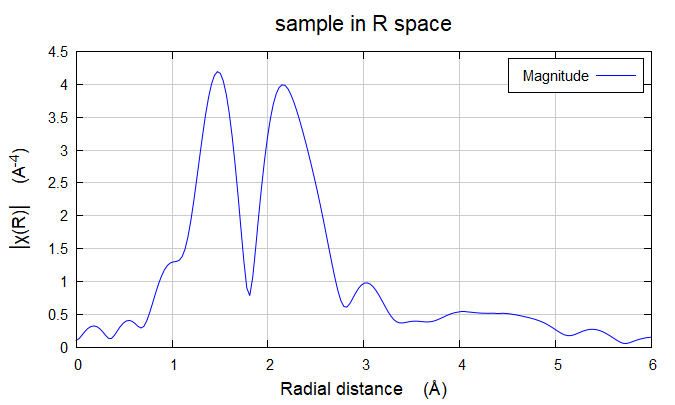

3. R空间吸收原子与周围近邻结构距离的展现，通过对比sample与其余标准数据，我们可以初步判断sample的配位环境。
4. 一个处理的足够合理的sample是做拟合的前提条件，足够真实的信息才能拟合出真实的结果。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
👉立即预约，抢占发表先机！
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
