说明：这篇文章由华算科技撰写，介绍了细胞与低Z样品中相衬同步辐射成像的原理与应用。通过阅读，读者可了解TXM/STXM与TXM-XANES在形貌—价态联合成像、断层三维重构与快速原位观测中的优势，掌握多模态谱像联用提升生物体系可见度与机理解析力的关键意义。
一、技术背景与核心概念
同步辐射（Synchrotron Radiation, SR）具备高亮度、高准直性与可调能量等特性，使基于X射线的显微与成像技术在空间分辨率、时效性与联用能力方面显著优于常规光源。围绕“X射线显微（XRM）”这一统称，按数据采集与探测方式可分为实空间与倒易空间两大类，并在工程上形成了全场透射X射线显微（TXM）与扫描式透射X射线显微（STXM）两条主线；此外，还包括X射线断层显微（X-ray Tomography）与显微X射线荧光成像（μ-XRF）等可获取三维与元素分布信息的技术族群。上述体系为研究者提供了“结构—成分—价态—时间”多维度的综合观察平台。
二、相衬成像的必要性与适用场景

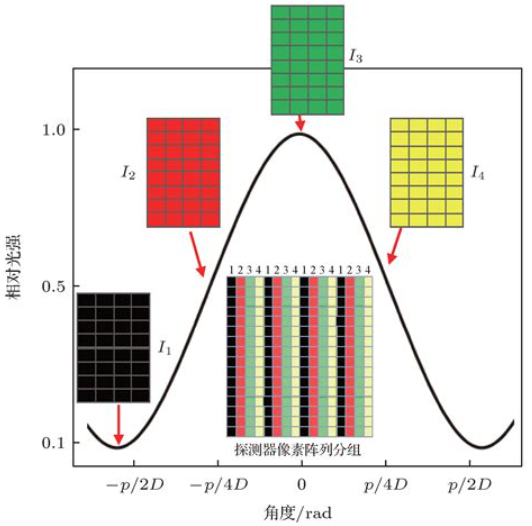

在全场成像范式中，“吸收衬度”与“相位衬度”是最常用的两类对比机制：前者依赖不同区域的线性吸收差异，后者则依赖折射率实部引起的相位差来生成对比（相位信息经传播或位相调制转换为可检测的强度差）。对于低原子序数（low-Z）样品，吸收差异往往有限，相位衬度便成为提升可见度与细节对比的关键通道。相关综述明确指出，相位衬度成像尤其适合对碳黏结剂等低Z材料开展结构观察，这为探索由轻元素构成的微纳结构提供了现实路径。
三、软X射线窗口下的扫描式相衬：STXM的要点
STXM以聚焦软X射线束逐点扫描样品，记录透射强度以重建显微图像；其典型优势包括高分辨率与对轻元素（C、O等）的灵敏响应，这一特性对于低Z体系的相衬/谱学成像尤为重要。文献同时强调，STXM的视野灵活，可与X射线吸收谱（XAS）结合实现二维的“形貌—价态/化学态”同步映射。
四、全场相衬与能谱联用：TXM-XANES与三维重构
TXM以菲涅耳波带片等物镜在像面形成放大投影，可在单能、双能或“近边吸收谱”模式（TXM-XANES）下工作。通过在待测元素吸收边前后收集能量序列并对像素进行谱拟合，可获得价态/化学态分布图；若进一步结合断层重建，则可得形貌结构与价态分布两类关键信息的三维表征，为“形貌—状态”的空间关联提供工具链。
五、空间分辨率、穿透深度与三维成像能力
基于同步辐射的XRM技术在空间分辨与样品厚度适配方面已形成相对清晰的能力谱：典型情况下，TXM分辨率约20–30 nm，STXM约12–40 nm；XFM具备亚微米级元素成像能力；相干衍射成像（CDI/层叠衍射等）在若干场景下可达数纳米量级。同时，各技术在穿透深度上也有差异：TXM可达几十微米，STXM约200 nm，XFM为几十微米，CDI约几十纳米；配合断层策略，可实现三维结构的可视化。
六、相衬与多模态谱学的协同
XRM的一大优势在于与光谱学的天然耦合：例如在过渡金属吸收边附近进行谱学成像，既保留形貌，又能解析价态与配位环境；与XRF的结合可进一步获取元素的空间分布；此外，还可与XAS、XRD等原位技术协同，构建“结构—成分—价态—应变”的多对比维度数据立方体，显著提高机理解析的完整性与鲁棒性。
七、时间分辨与原位/工况表征的实践
在同步光源下，全场成像的单帧曝光可短至几十毫秒，这为原位/工况下的动力学追踪提供了基础。结合稳态/动态环境调控（温度、电场、化学环境等）与适配的原位池设计，XRM可在保持高对比度的同时捕捉快速演化过程，为复杂体系提供连续的时间序列图像与谱学信息。
八、相干优势与极限分辨：从CDI到层叠衍射
得益于同步辐射的高相干性，相干衍射成像（CDI）与层叠（扫描）相干衍射成像等方法能够同时获得吸收衬度与相衬信息，并在若干样品上实现2–5 nm级别的成像能力；与传统扫描电镜相比，其更大的穿透深度使体相信息的获取成为可能。此类方法也可与谱学技术并行获取多维度的空间分布信息。
九、方法学边界与实验注意事项
不同技术在样品适配、环境约束与数据可解释性上具有各自边界：例如STXM常在软X射线与较薄样品条件下工作；CDI对相干性与稳定性要求更高；多模态联用虽能增强信息完备性，但也对配准、定量与误差传播控制提出更严格的要求。在选型与设计实验时，应综合目标尺度、成分构成（尤其是是否以低Z元素为主）、所需时间分辨与三维成像需求，匹配合适的XRM方案。
十、面向生命体系的应用前景概述
综合来看，相衬同步辐射技术为低Z材料提供了关键的对比机制；软X射线下STXM对C、O等轻元素的灵敏性，叠加TXM-XANES的价态成像与断层三维重构，为复杂软物质与低吸收样品的结构—成分—状态关联打开了窗口；随光源朝高亮度、高相干与高时间分辨方向演进，相干成像与多模态联用仍将持续拓展“纳米—毫秒”尺度的综合表征能力，为面向活体近原位条件的成像研究提供坚实的方法学支撑。
