说明：界面工程作为催化领域的关键技术，通过调控催化剂中金属与载体间的界面结构、化学成键及电子分布，精准优化催化活性、选择性与稳定性。
本文华算科技围绕界面工程展开，系统说明其定义、核心公式、重要性、分析方法与应用策略，为设计低成本、高性能的催化剂提供关键理论支撑与工程策略。
界面工程是指通过设计和调控催化剂中不同相（如金属活性组分与氧化物载体）之间的界面区域，实现对界面化学环境、电子结构及几何结构的精准控制，进而优化催化反应性能的技术体系。
其核心研究对象是 “金属 – 载体界面”，具体包括三个维度：
化学成键：界面处形成的化学键类型，如金属 – 氧键、金属 – 金属键或混合键，直接决定电子转移方向与强度。
电子结构：界面电子的分布状态（局域化或离域化），影响金属活性位点的 d 带中心位置，进而调控反应中间体（如 H*、OH*）的吸附能。
几何结构：界面处的原子排列、晶格应变及活性位点暴露程度。

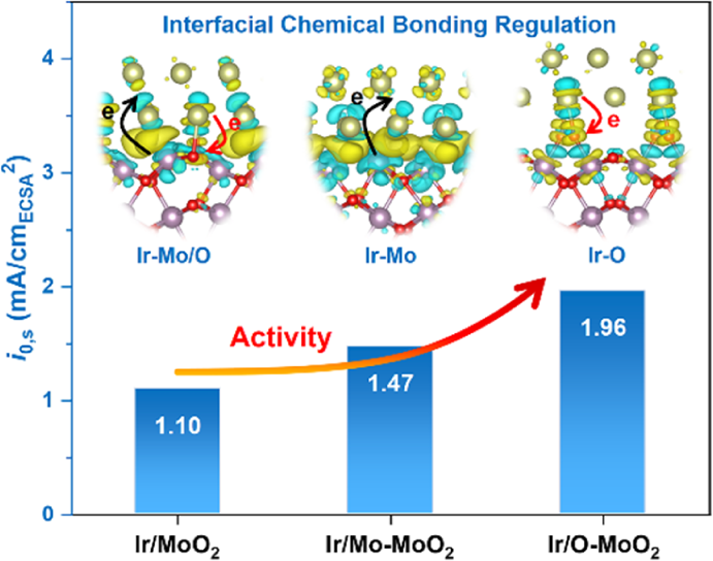

三种不同界面化学键类型的MoO₂负载Ir催化剂。DOI：10.1021/acscatal.1c04440
界面工程的量化分析依赖于密度泛函理论（DFT）计算与电化学测试，核心公式与参数如下：
吸附能是判断活性位点与反应中间体（如 H*、OH*）相互作用的关键指标，公式为：
ΔEads=E（表面-中间体）-E（表面）-E（中间体）
参数含义：E (表面 – 中间体) 为中间体吸附后的体系总能量，E (表面) 为催化剂表面能量，E (中间体) 为孤立中间体能量。
ΔEads越负，吸附作用越强；若过于负，会导致中间体难以脱附，抑制反应；若接近 0，则为最优吸附状态。
d 带中心描述金属活性位点的电子状态，直接影响吸附能，公式为：
参数含义：ρ𝒹(E) 为金属 d 轨道的电子态密度，E 为电子能量。
ε𝒹越接近费米能级（EF），d 轨道与中间体轨道的重叠程度越高，吸附能越强。
交换电流密度是电化学测试中表征催化剂本征活性的核心参数，通过 Butler-Volmer 方程拟合得到：
参数含义：i 为电流密度，α 为电子转移系数，n 为电子转移数，F 为法拉第常数，η 为过电势，R 为气体常数，T 为温度。
在多相催化反应中，界面是反应中间体吸附、活化与转化的核心区域，界面工程的重要性主要体现在三个方面：
调控电子效应：通过界面化学键调整金属活性位点的电子密度。例如在 Ir-MoO₂体系中，Ir-O 键使电子局域于键间，降低 Ir 的 d 带中心；而 Ir-Mo 键使电子离域于 Ir-Mo 原子间，升高 d 带中心，两种情况直接导致 H * 吸附能的差异。
优化反应动力学：合理的界面设计可降低反应能垒。例如 Ir/O-MoO₂催化剂因界面 Ir-O 键削弱 OH吸附，避免活性位点被 OH占据，使 HOR 的电势决定步骤（PDS）从 H₂O脱附转为更易进行的 H氧化。
提升催化剂稳定性：强金属 – 载体相互作用（SMSI）源于界面工程设计，可抑制金属纳米颗粒的团聚。如 Ir 与 MoO₂间的强界面键，能在长期电催化过程中保持 Ir 颗粒的分散性，延长催化剂寿命。

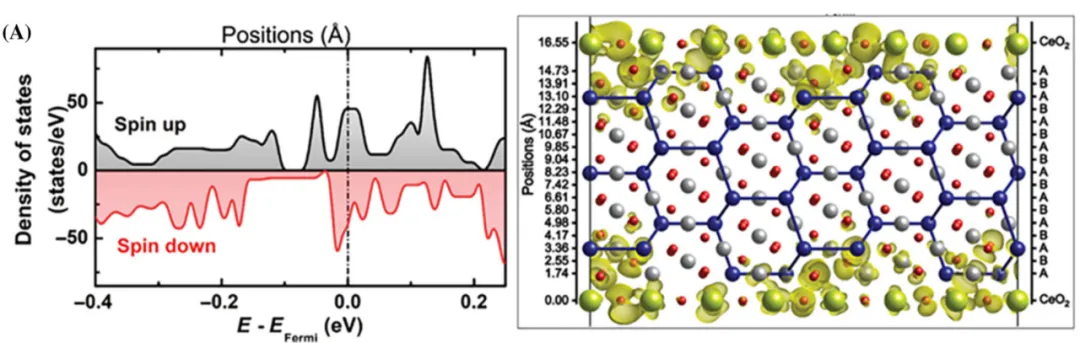

Co3O4/CeO2复合结构的DOS及其在费米能级附近电荷密度分布。DOI: 10.1002/adma.201900062
界面工程的分析需结合DFT 理论计算与实验表征，形成 “预测 – 验证” 闭环。在《Revealing the Regulation Mechanism of Ir−MoO2 Interfacial Chemical Bonding for Improving Hydrogen Oxidation Reaction》中，作者系统研究了不同界面化学键对MoO₂负载Ir催化剂在氢氧化反应中的调控机制。下面我们将结合ACS Catalysis期刊的这项工作进行说明，如何分析界面工程。具体步骤如下：
第一步：构建界面模型：根据载体晶体结构（如 MoO₂的 (100) 晶面）与金属晶面（如 Ir 的 (111) 晶面），搭建不同界面成键模型（Ir-O、Ir-Mo、Ir-Mo/O），设置真空层（15 Å）消除周期性干扰，并固定载体底层以模拟实际结构。

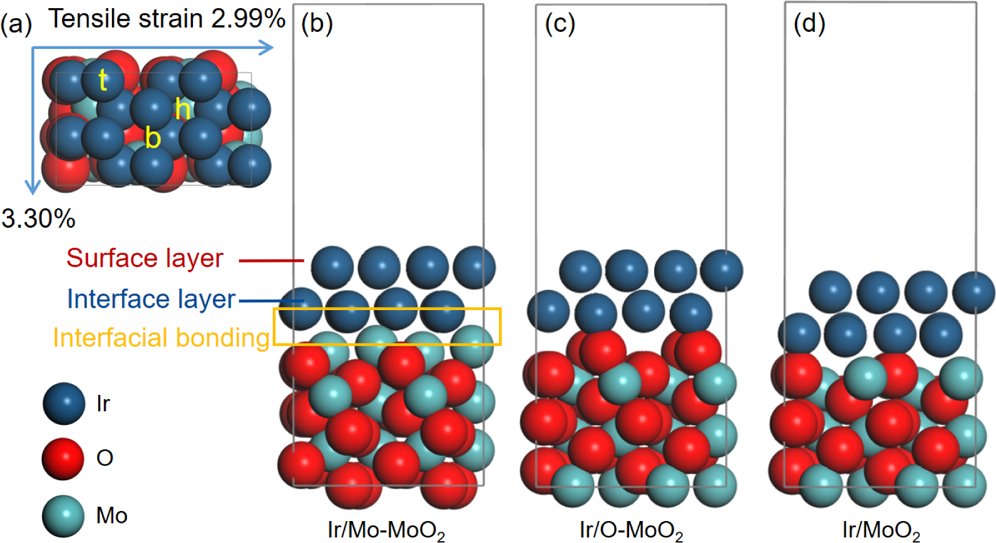

三种MoO₂负载Ir催化剂的结构模型图。DOI: 10.1002/adma.201900062
第二步：电子结构分析：通过电荷密度差图观察电子分布（如 Ir/Mo-MoO₂的电子离域与 Ir/O-MoO₂的电子局域），结合电子局域函数（ELF）量化电子局域化程度，再通过 PDOS 计算 d 带中心。

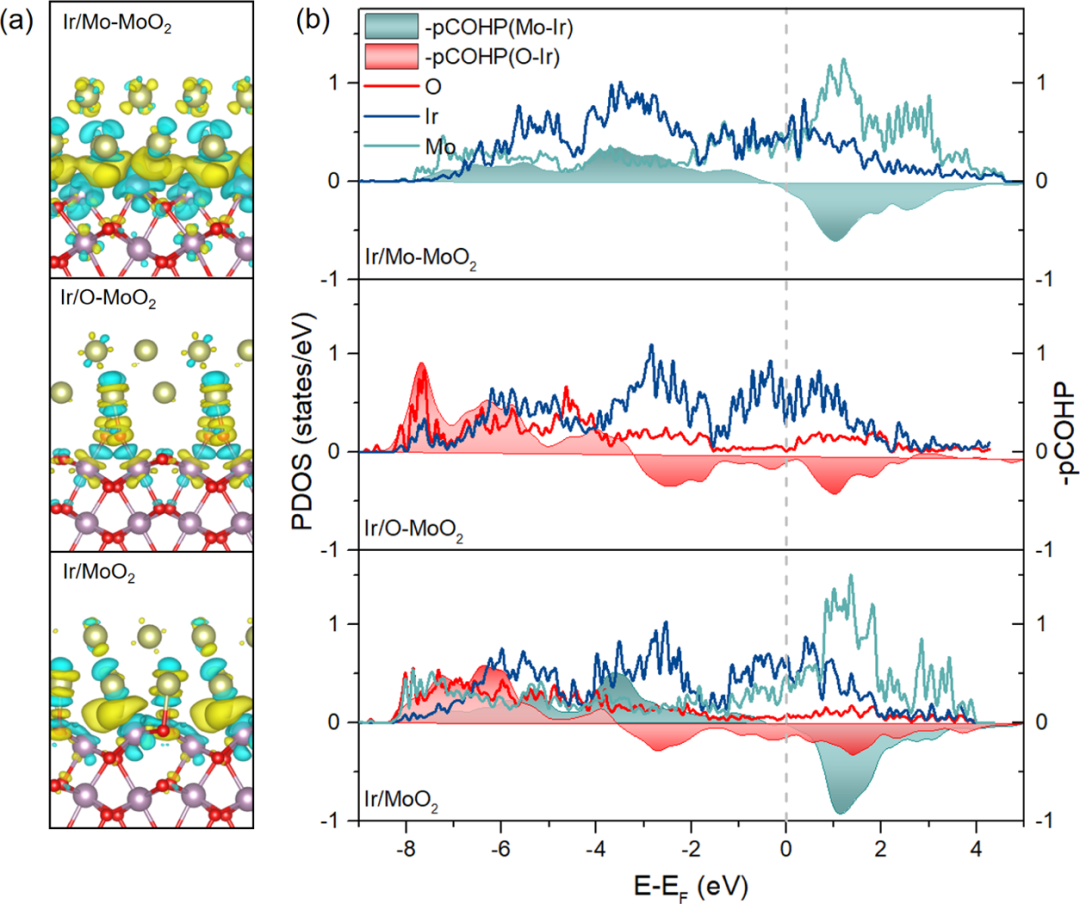

电荷密度差与pCOHP图。DOI: 10.1002/adma.201900062
第三步：反应路径模拟：计算 HOR 关键步骤（H₂解离→H吸附→H氧化→H₂O 脱附）的吉布斯自由能变（ΔG），确定电势决定步骤（PDS），判断界面设计的合理性。
实验表征需从结构、化学态、电化学性能三个维度展开，分别对应界面工程中的几何结构、化学成键、催化活性优化目标，确保全面验证界面设计的有效性。
结构表征的核心目标是排除 “几何因素干扰”，确保不同样品的差异仅源于界面成键类型，而非金属颗粒尺寸、分散度或载体晶体结构的不同。论文中主要采用三种技术：
X 射线衍射（XRD）：分析晶体结构与物相组成使用 。论文通过 XRD 图谱，确认 MoO₂载体的特征峰（如 2θ=26.0°、37.0°、53.0°），且三种样品（Ir/O-MoO₂、Ir/Mo-MoO₂、Ir/MoO₂）的 MoO₂峰位一致，证明气氛退火未改变载体晶体结构，仅调整表面化学状态。

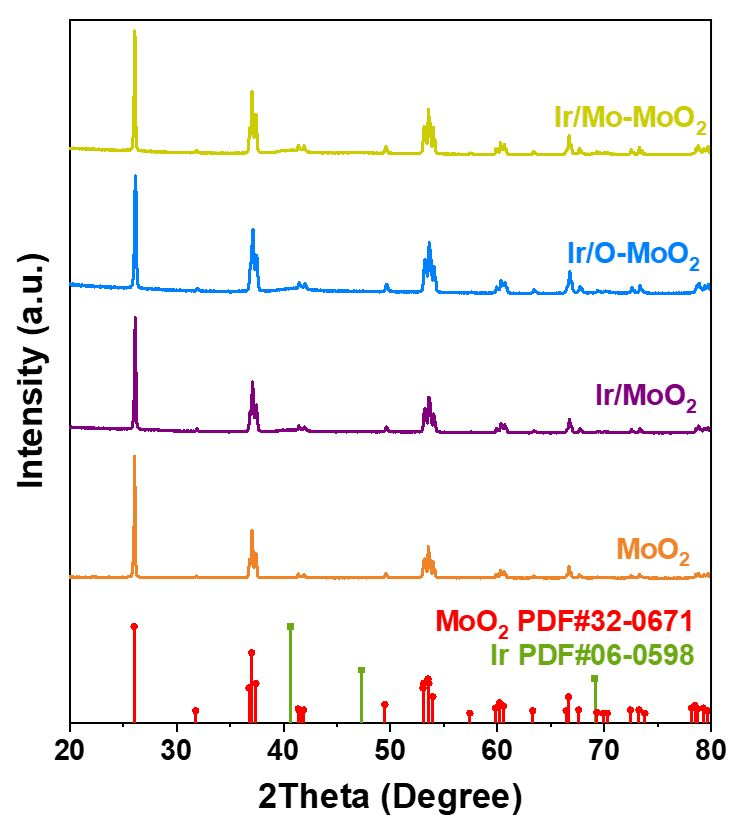

XRD图谱。DOI: 10.1002/adma.201900062
透射电子显微镜（TEM）：观察颗粒尺寸与分散性。TEM 图像显示 Ir 颗粒均均匀附着在 MoO₂纳米片表面，无明显团聚现象，且与载体紧密接触，证明三种样品均形成有效金属 – 载体界面，为界面成键差异导致的性能变化提供前提。

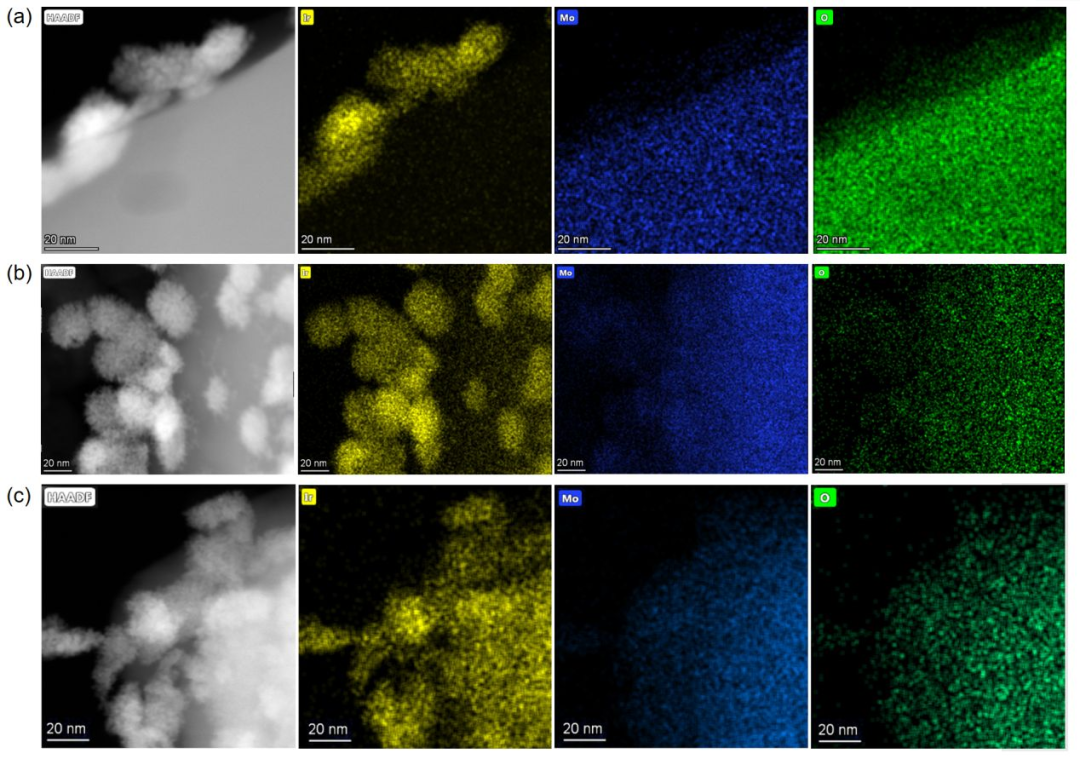

TEM图谱。DOI: 10.1002/adma.201900062
化学态表征聚焦 “界面化学成键”，通过分析元素的价态变化，确认不同样品的界面键型（Ir-O、Ir-Mo、Ir-Mo/O），与理论计算的界面模型形成对应。
X 射线光电子能谱（XPS）技术：论文使用单色 Al Kα X 射线源，以 C 1s（结合能 284.8 eV）为内标校正电荷效应，通过高分辨 XPS 谱图的分峰拟合，分析 Ir、Mo、O 元素的化学态。

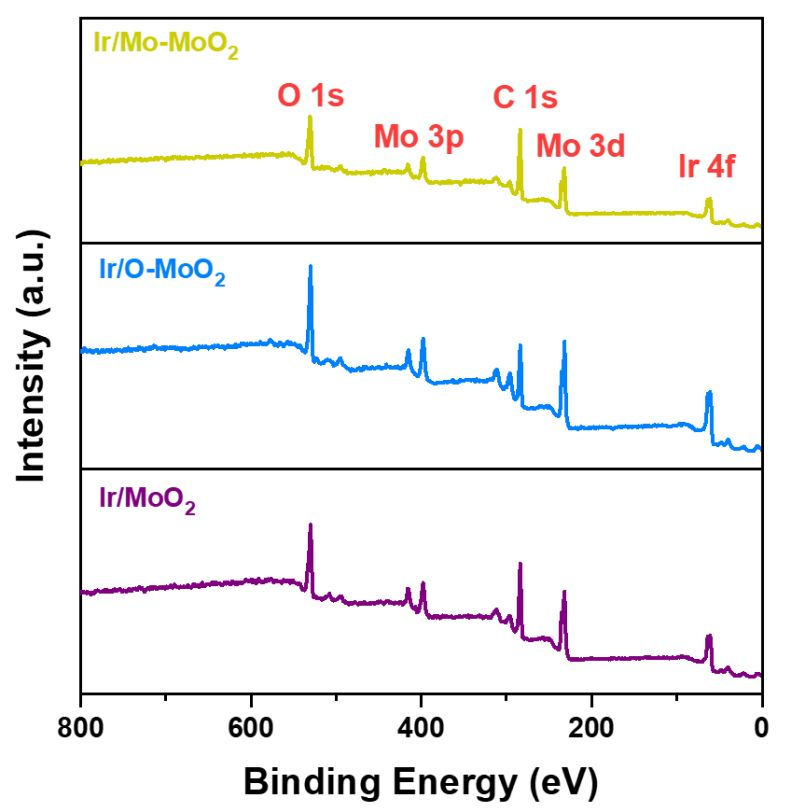

XPS图谱。DOI: 10.1002/adma.201900062
电化学表征直接评估界面工程对 “催化性能” 的优化效果，通过测试氢氧化反应（HOR）的关键电化学参数，验证理论计算预测的活性顺序（Ir/O-MoO₂>Ir/Mo-MoO₂>Ir/MoO₂）。
循环伏安（CV）测试：分析中间体吸附行为。论文通过 CV 曲线的 H吸附 / 脱附峰，验证理论计算的 H吸附能差异。Ir/O-MoO₂的 H脱附峰电势最低（≈0.08 V vs. RHE），说明 H与 Ir 位点的结合能较弱，易脱附参与反应，与 DFT 计算中 “Ir/O-MoO₂的 H吸附能接近 0” 一致。

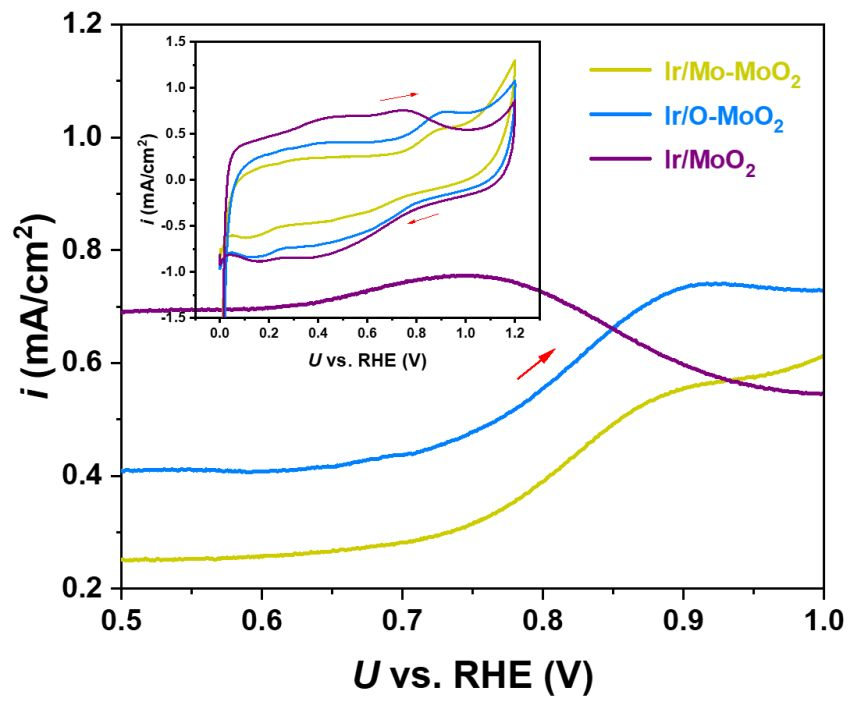

DOI: 10.1002/adma.201900062
Tafel 分析：计算交换电流密度与反应机制。三种样品的 Tafel 斜率均≈120 mV/dec，对应 HOR 的反应机制为 “Volmer 步骤（H₂ + OH⁻ → H* + H₂O + e⁻）为速率决定步骤”，说明界面成键仅改变反应速率，未改变反应路径，进一步证实活性差异源于界面电子结构调控。

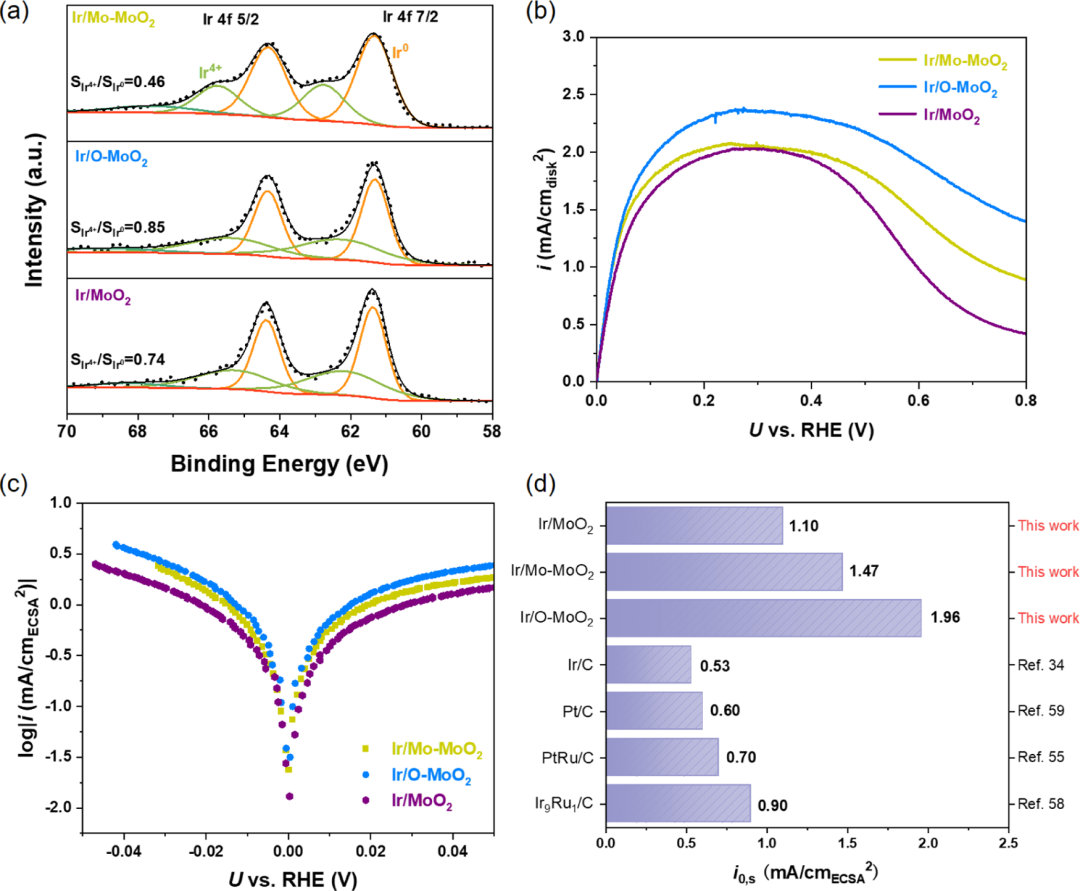

XPS、极化曲线与Tafel图。DOI: 10.1002/adma.201900062
不同反应对中间体吸附强度的需求不同，需针对性设计界面化学键：
HOR/HER 反应：需弱化 H与 OH吸附，优先选择金属 – 氧键（M-O）。如论文中 Ir/O-MoO₂通过 Ir-O 键使 H吸附能接近 0，OH吸附能降低 0.3 eV，避免活性位点堵塞。
CO 氧化反应：需增强 CO 吸附与活化，可选择金属 – 金属键（M-M），利用电子离域提升金属位点的电子密度，强化 CO 吸附。

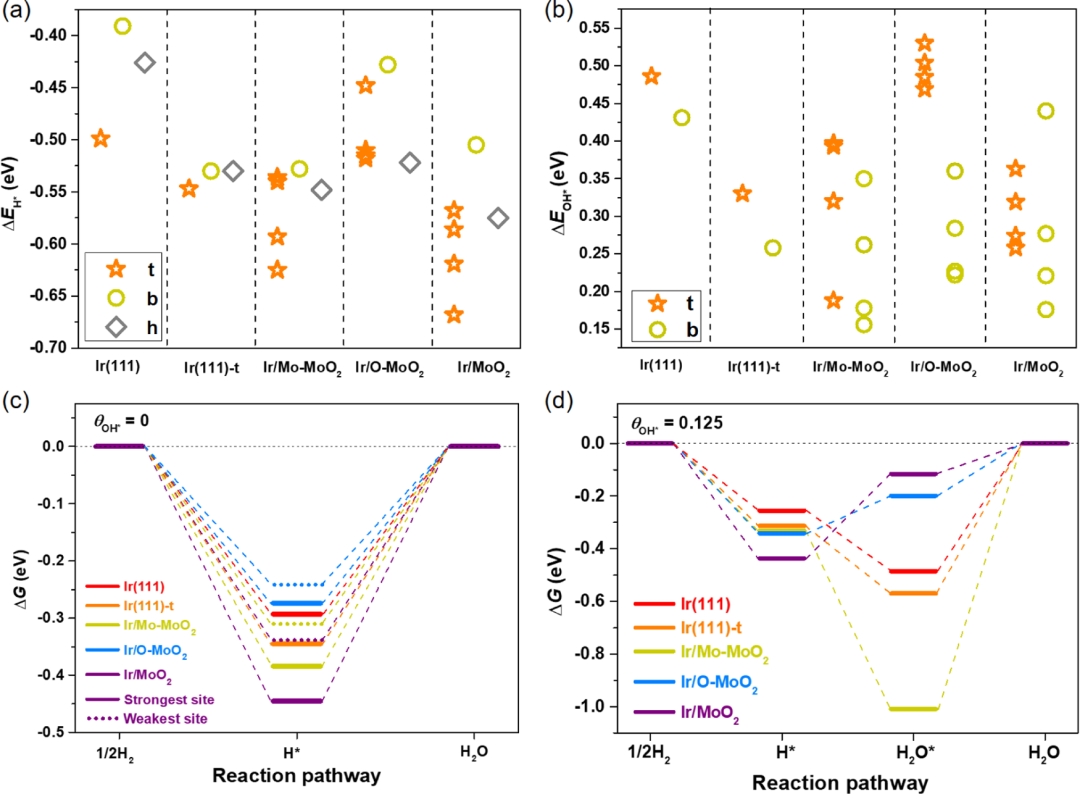

H与OH吸附能与反应自由能图。DOI: 10.1002/adma.201900062
载体表面的元素组成直接决定界面成键类型，可通过气氛退火调控：
氧化气氛（空气）：使载体表面富氧（如 O-MoO₂），促进金属 – 氧键形成；
还原气氛（N₂/H₂）：使载体表面富金属（如 Mo-MoO₂），促进金属 – 金属键形成；
惰性气氛（N₂）：保持载体表面元素比例均衡（如 MoO₂），形成混合键。
颗粒尺寸：尺寸越小，比表面积越大，界面位点占比越高，但过小会导致电子效应过强（如 Ir 颗粒
颗粒厚度：论文中选择 2 层 Ir 颗粒，此时界面电子效应可完全传递至表面；若增加至 4 层，表面 d 带中心差异缩小至 0.01 eV，界面工程失效。

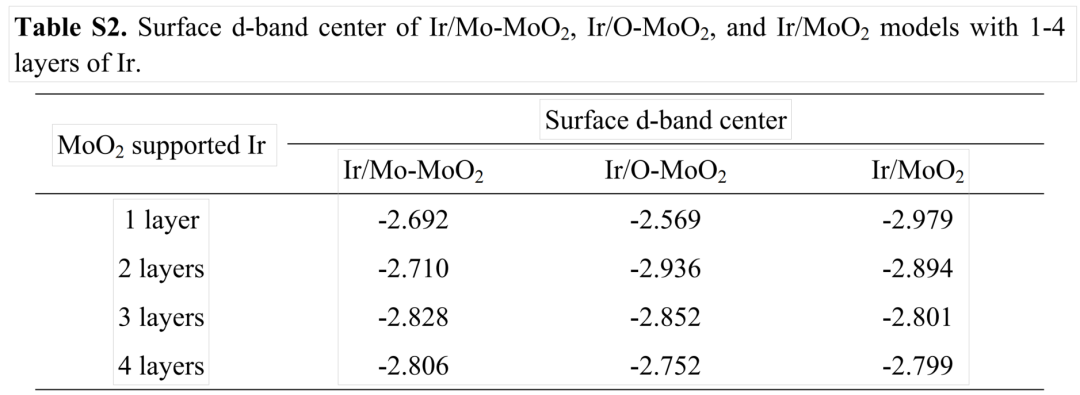

DOI: 10.1002/adma.201900062
晶格失配会产生应变，可与界面工程协同优化电子结构：
拉伸应变：如 Ir/MoO₂体系中，Ir 层因晶格失配产生 2.99%-3.30% 的拉伸应变，单独存在时会升高 d 带中心（如 Ir (111)-t 的 d 带中心比 Ir (111) 高 0.05 eV）；
协同调控：通过界面成键抵消应变的负面影响，如 Ir/O-MoO₂的 Ir-O 键可降低 d 带中心 0.25 eV，抵消拉伸应变的升高效应，使表面电子状态最优。

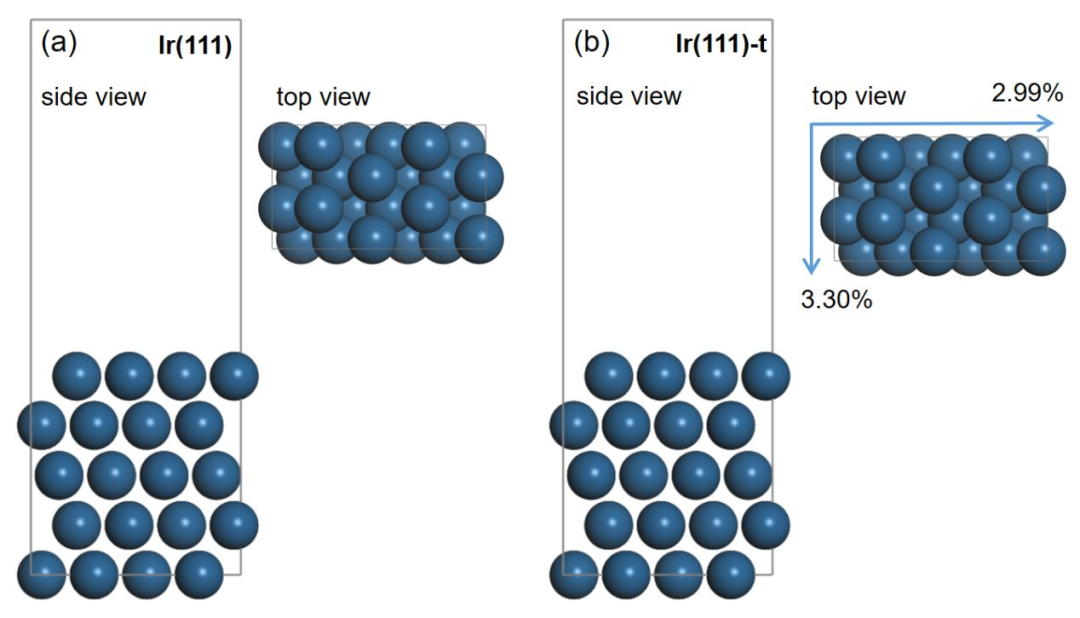

DOI: 10.1002/adma.201900062
【高端测试 找华算】华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
👉立即预约，抢占发表先机！
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
