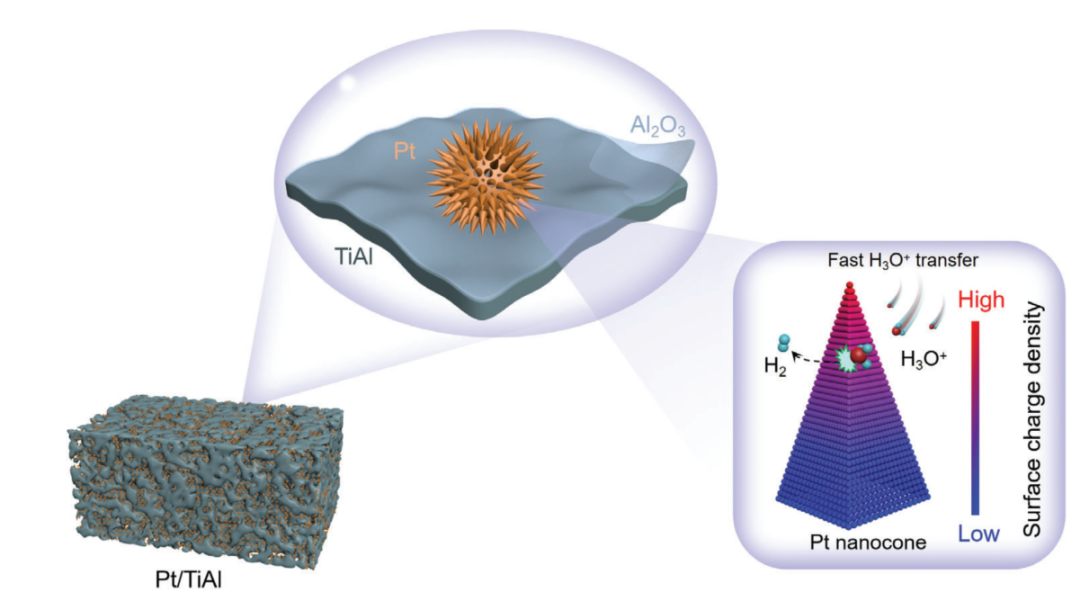

尖端效应是指在具有不同曲率的导体或材料结构中，电荷、电场、能量或物质会向曲率最大的“尖端”区域聚集，导致该区域物理、化学性质显著增强的现象。如图1，示意了Pt/TiAl纳米针尖催化剂的设计和尖端增强电场效应，展示了电场对质子传输的促进作用。
图1. 尖端增强效应 10.1002/adma.202418527
尖端效应在静电领域表现为导体尖端的电荷密集；在电化学领域表现为电极尖端的电场增强与反应物富集；在材料科学中可以表现为纳米尖端的应力集中或能量汇聚，如尖端发光增强。
尖端效应的本质可通过数学公式量化，以下为常用公式：
对于孤立导体球（或近似球形的尖端），电荷面密度 σ 与曲率半径 r 满足：
关键结论：曲率半径 r 越小，尖端越尖，电荷面密度 σ 越大。例如，半径 10nm 的纳米尖与半径 1μm 的微尖相比，电荷面密度可相差约 10 倍。

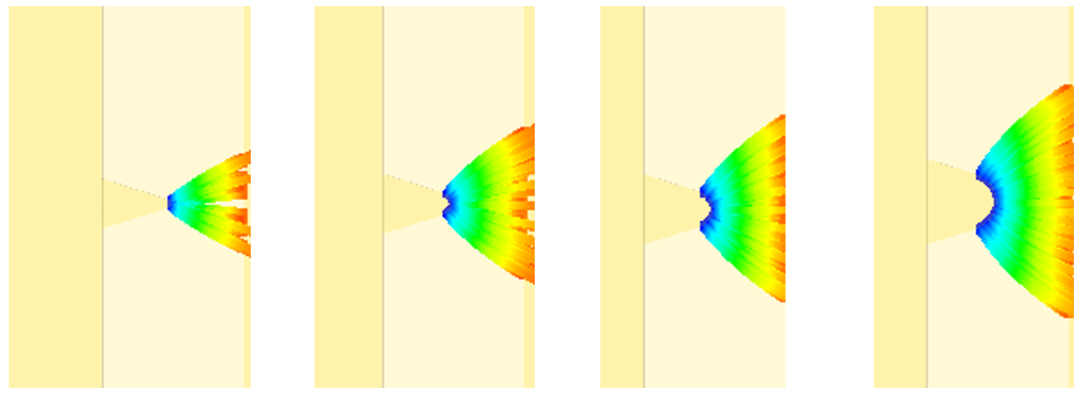

图2. 随着曲率半径增大而变化的电子轨迹图。DOI: 10.27005/d.cnki.gdzku.2025.000533
根据高斯定理，导体表面的电场强度 E 与电荷面密度 σ 成正比，结合上述电荷分布关系，可得：
其中，ε₀为真空介电常数（8.85×10⁻¹² F/m）；
关键结论：尖端的电场强度随曲率半径减小而显著增强。

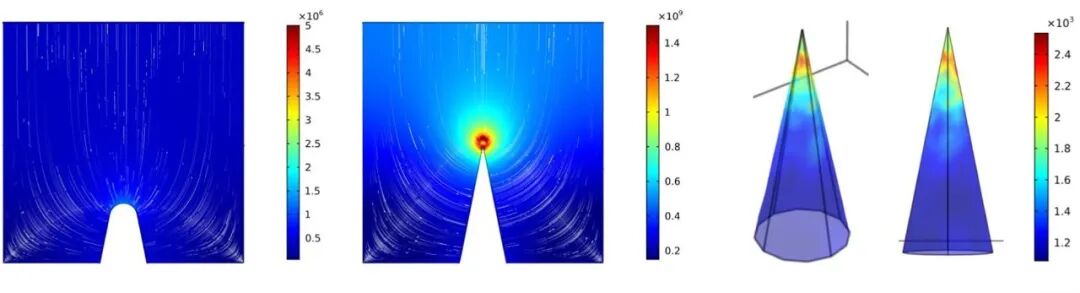

图3. 尖端效应示意图。DOI：10.1039/D3TA04723G
在氧还原、析氧反应等电催化反应中，尖端区域的反应物浓度如 OH⁻、H⁺与电流密度可通过以下关系关联：
基于电场驱动的离子迁移模型，尖端区域的反应物浓度 Ctip 与平滑区域 Cflat 满足：
其中，z 为离子电荷数，F 为法拉第常数96485 C/mol，Etip为尖端电场强度，d 为双电层厚度，R 为气体常数，T 为绝对温度；
关键结论：尖端电场 Etip 越大，反应物浓度富集倍数越高。这个公式揭示了尖端增强催化活性”的关键机制。

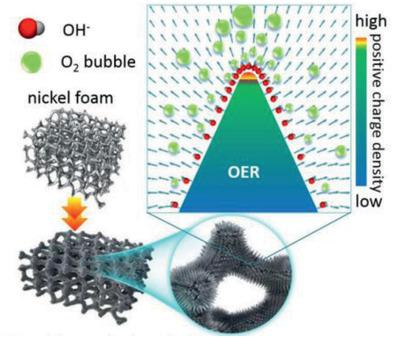

图4. NiFe-ONCAs的尖端效应示意图。DOI：10.1002/adma.202007377
根据 Butler-Volmer 方程，电催化电流密度 j 与反应物浓度成正比，因此尖端区域的电流密度 jtip 满足：
其中，α 为传递系数，通常 0.5-1，η 为过电位；
关键结论：尖端的高反应物浓度Ctip会直接提升电流密度，使催化反应速率显著加快。
要研究尖端效应，需结合实验表征与模拟计算，从 “形貌-物理量-性能” 三个维度建立关联，常用方法如下：
直接观测尖端的几何形态，通过图像分析软件（如 ImageJ）测量尖端曲率半径 r（精度可达 0.1nm）；

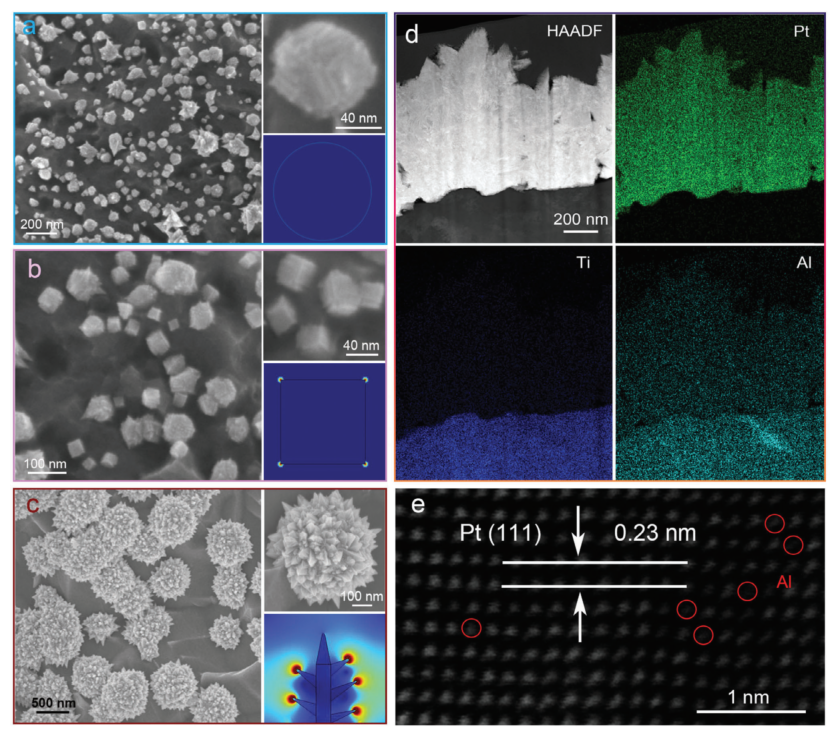

图5. SEM和HAADF-STEM表征。DOI: 10.1002/adma.202418527
上图通过SEM和HAADF-STEM表征，展示了Pt纳米针尖的均匀分布及其高曲率特性，以及与TiAl骨架的相互作用。
适用于非导电材料的尖端表征，可同时获取尖端的三维形貌与表面粗糙度，避免电荷干扰。
曲率半径越小，电场越强；角度越尖锐，电荷聚集越明显，同时多个尖端之间可能产生耦合效应。

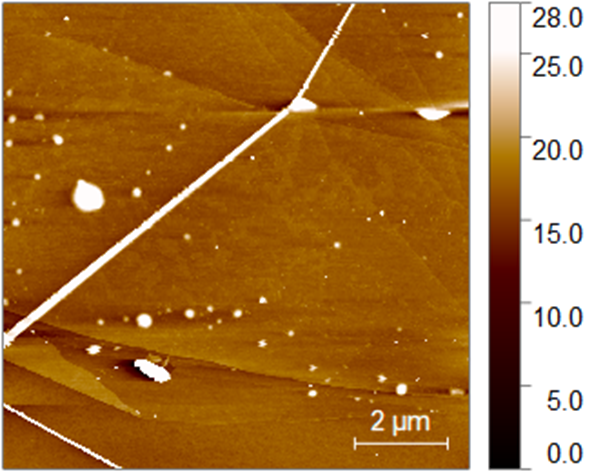

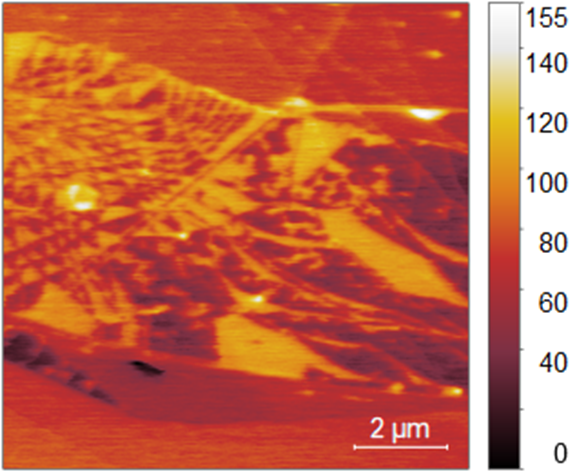

图6. 扫描范围为10 μm的六方氮化硼（h-BN）的形貌图像和表面电势图像。
从形貌图像中可以分析出该h-BN单层的厚度约为0.3 nm，平整处表面粗糙度约为0.4 nm。从表面电势图像中可以明显地看到经过特殊处理的h-BN内部表面电势的不规则分布。
用扫描开尔文探针显微镜（SKPM）测量尖端区域的电势分布，推算电场强度；或用场发射显微镜（FEM）通过电子发射强度反演电场大小；
图7. SKPM和AFM测试。10.1002/adma.202400670
图7通过扫描开尔文探针显微镜（SKPM）观察到了双层MoS2晶体3R堆叠区域的固有垂直极化。SKPM图像显示3R堆叠MoS2的表面电位分布，插图是相应的AFM图。
在电化学体系中，用微电极探针靠近尖端，实时检测反应物的浓度梯度。
尖端越尖，催化过电位越低，通过电流-电压（I-V）曲线、过电位、电流密度等性能指标，间接验证尖端效应的强弱。

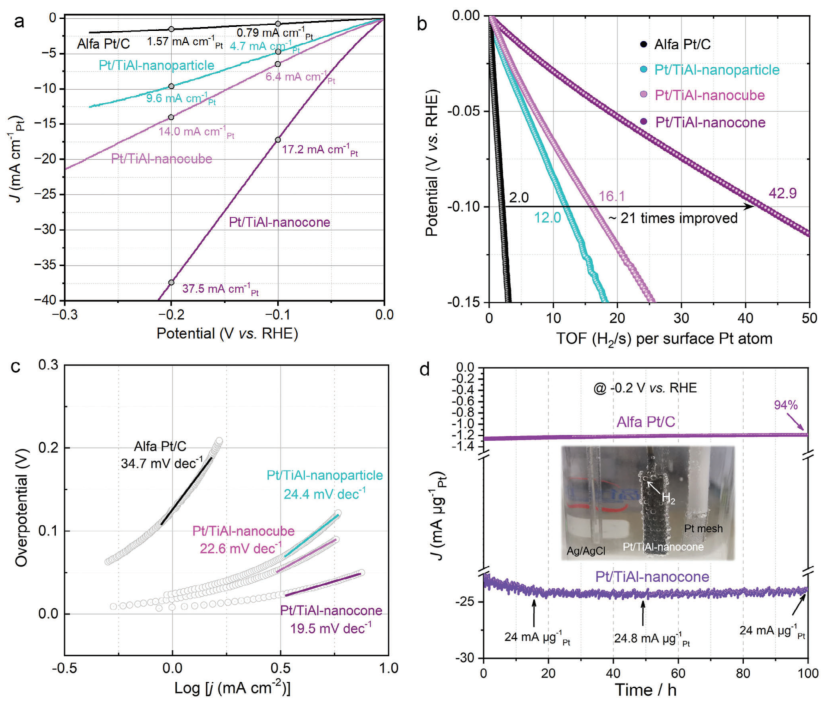

图8. HER性能曲线。 DOI: 10.1002/adma.202418527
图8评估了Pt/TiAl纳米针尖的HER性能，包括极化曲线、TOF和Tafel斜率，显示其显著优于Pt/C等对照组。
论文中常用 COMSOL、ANSYS 软件，构建尖端结构的三维模型，模拟电荷分布、电场强度、离子迁移轨迹，可量化不同曲率下的电场增强倍数；
图9. 电场分布模拟。10.1038/s41467-024-49931-5
图9为r-Co3S4@NF 和 n-Co3S4@NF 的电场分布，以及n-Co3S4@NF 表面吸附的S2-与尖端电流密度之间的关系。

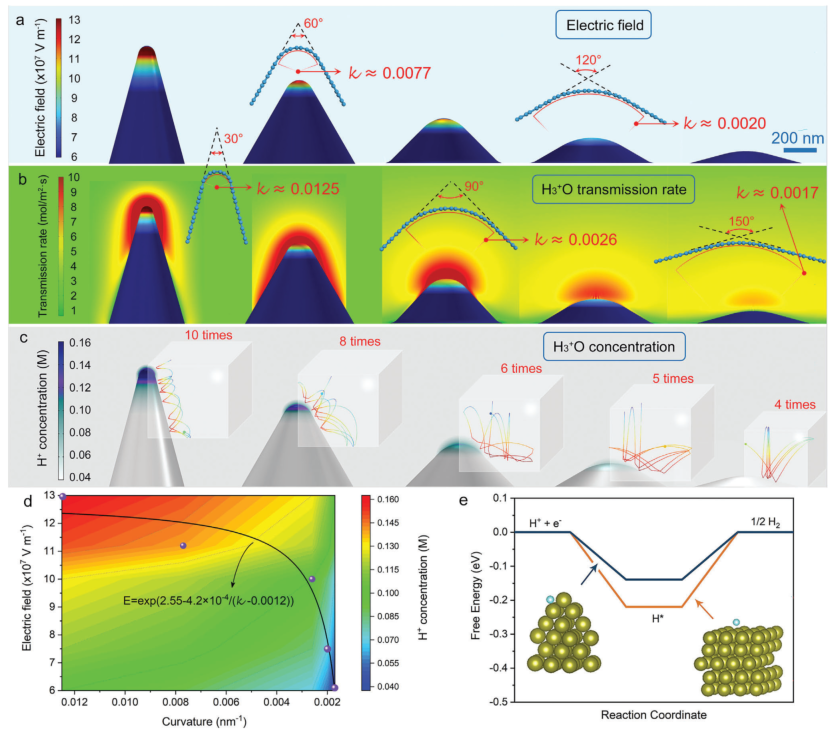

图10. 电场分布模拟。 DOI: 10.1002/adma.202418527
图10通过FDTDS模拟，揭示了不同曲率Pt纳米结构的电场分布、质子传输速率和反应动力学的量化关系。
从原子尺度模拟尖端区域的离子吸附、扩散过程，解释 “为何尖端能加速传质”；

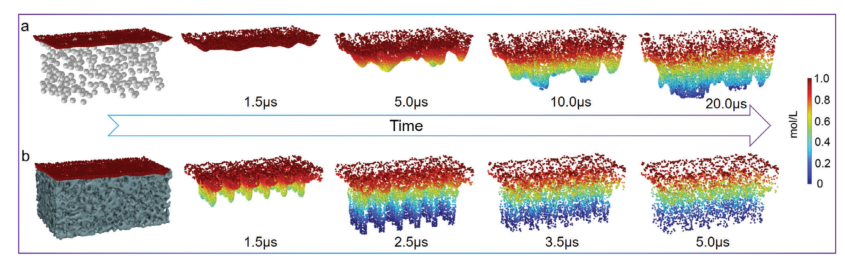

图11. MD模拟。DOI: 10.1002/adma.202418527
图11分子动力学模拟显示，TiAl骨架中H₃O⁺的扩散系数显著高于商业Pt/C，证实了3D多孔结构的传质优势。
计算尖端表面的电子结构与反应物吸附能，判断尖端效应是否改变反应热力学，如降低了反应能垒。

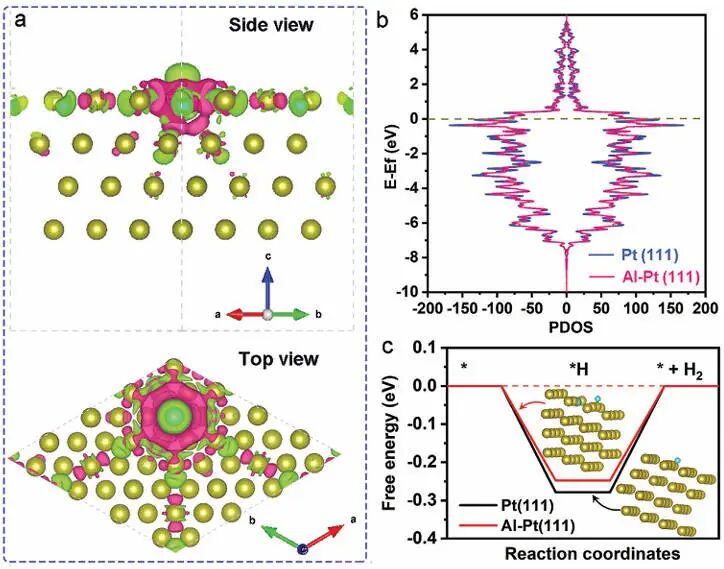

图12. DFT计算 DOI: 10.1002/adma.202418527
图12基于DFT计算，揭示了Al掺杂如何通过提升Pt的d带中心优化中间体吸附能，从而提升HER活性。
在电催化、光催化中，尖端区域的高电场可加速电荷转移、富集反应物，使催化活性提升数倍至数十倍；

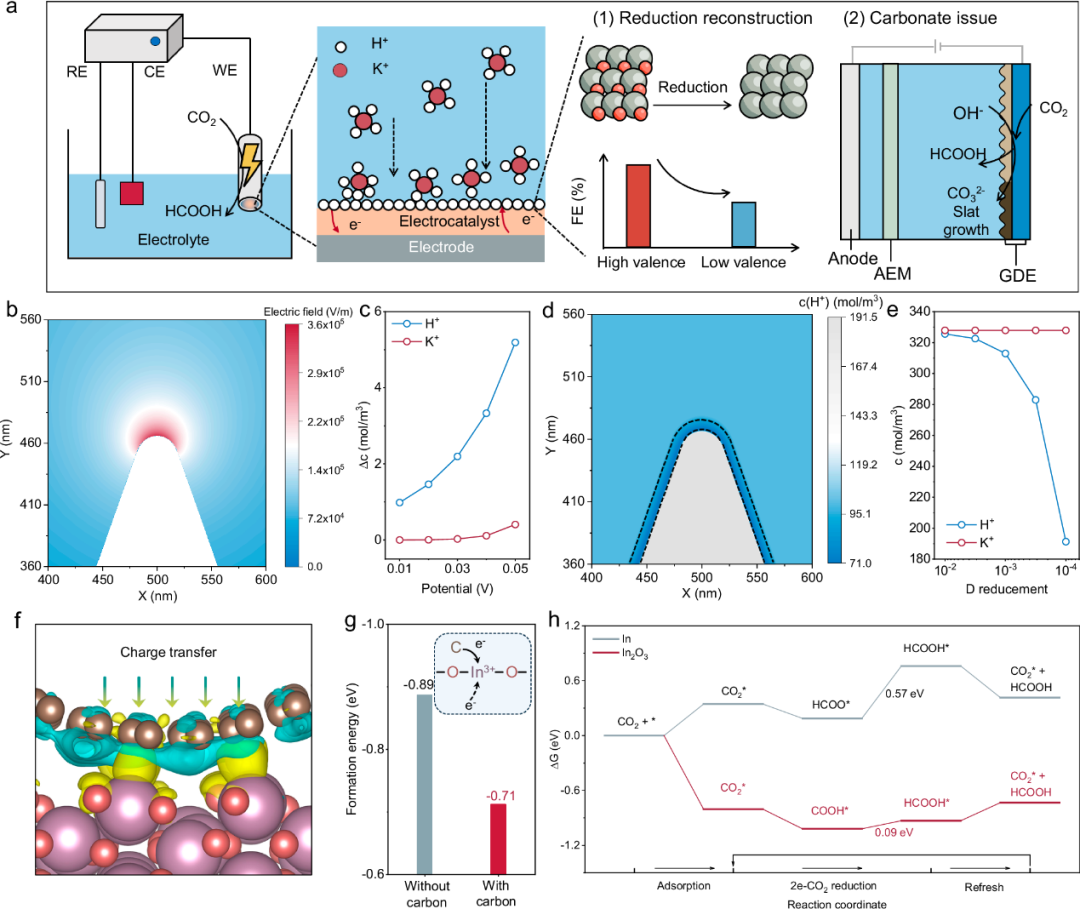

图13. 新型尖状催化剂。10.1038/s41467-025-56977-6
上图通过计算模拟指导，设计了一种碳包覆的尖状In₂O₃电催化剂，利用尖端电场和碳层协同调控反应微环境，在低K⁺酸性条件下实现了高活性和长稳定性。
扫描隧道显微镜（STM）利用金属针尖的尖端效应，通过针尖 – 样品间的强电场实现原子级成像与操控；

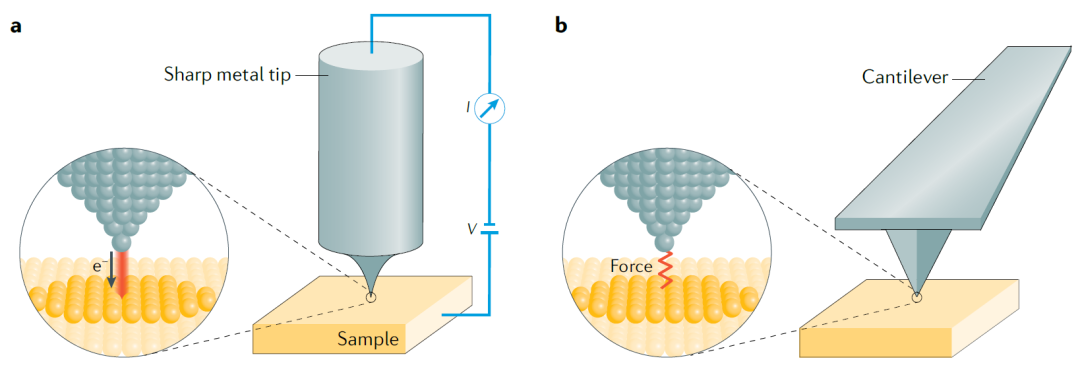

图14. STM和AFM的工作原理。10.1038/s43586-021-00033-2
STM利用量子隧穿效应，通过尖锐的金属探针在样品表面扫描，收集微小的电流信号。由于隧穿电流的高度局域性，STM能够获得原子分辨率的图像。
AFM则通过检测探针与样品之间的局部力，适用于几乎所有类型的表面成像，无论样品是否导电。
在电化学体系中，尖端结构可缩短反应物传输路径，加速气泡脱附（如燃料电池、电解水设备），解决 “大电流下传质瓶颈” 问题；

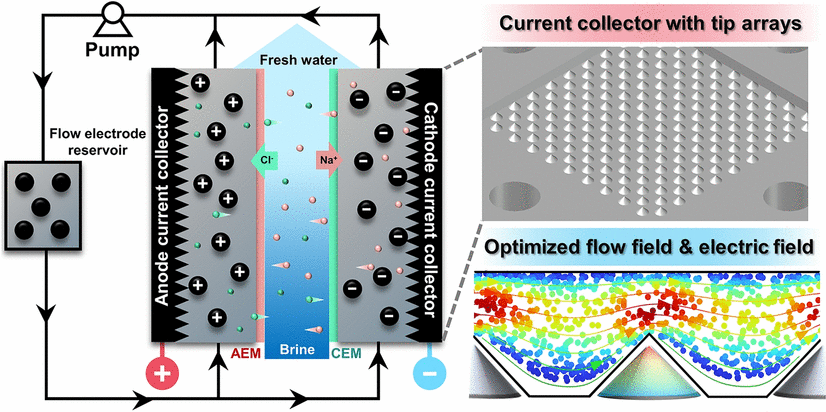

图15. 尖端效应增强局部流场实现高效流动电极电容去离子。10.1007/s40820-024-01531-0
图15设计了一种新型尖端阵列集流体(T-CC)，以替代传统的平板集流体。该集流体通过尖端阵列的独特结构设计，大幅提升了电荷传递与离子输运能力。
