电化学测试核心技巧：EIS

电化学阻抗谱（EIS）

    电化学阻抗谱（EIS）是一种强大的分析技术，用于研究电化学系统中的动力学和电极界面特性。它通过施加一个小的交流电位扰动并测量相应的电流响应来探索系统的电阻和电容特性。

    以下是电化学阻抗中几个关键组成部分的详细解释及其在等效电路模型中的表示：

1. 电化学阻抗谱的主要组成

    如下面的图1左侧所示

    （1）溶液内阻（Solution Resistance, R_s）

    这是电化学系统中的整体电阻，包括电解质、电极和连接线等部分的电阻。这种电阻主要由电解液的导电性决定，是电流通过溶液遇到的基本阻碍。

    （2）双电层电容（Double Layer Capacitance, C_dl）

    当电极表面与电解质接触时，在界面处会形成一个电双层。这个电双层可以被视为一个电容器，它存储电荷但不涉及电荷的转移，其主要作用是在电极表面积累和释放电荷。

    （3）法拉第阻抗（Faradaic Impedance, Z_f）

    法拉第阻抗涉及到电极表面的电化学反应，特别是氧化还原反应，其中电子从电极转移至反应物或从反应物转移至电极。这种阻抗不仅包含电阻的贡献，还可能包含电化学反应的动力学和扩散过程。

2. 等效电路模型

    在电化学阻抗谱分析中，等效电路模型是用来理解复杂电化学过程的简化方法。主要元件包括：R_s（溶液内阻）：在等效电路中，内阻可以被等效为一个简单的电阻元件（R_s）。这反映了电流通过溶液和其他电化学组件基本电阻。C_dl（双电层电容）：双电层电容在等效电路中通常被表示为一个电容元件（C_dl）。这个电容元件模拟了电极表面的电荷存储行为。Z_f（法拉第阻抗）：法拉第阻抗通常表示为电路中的一个复合元件，可能是一个电感、电容与电阻的并联或串联组合。这种复杂的组合反映了电化学反应的复杂性，包括反应的动力学和扩散限制。

    通过电化学阻抗谱分析和相应的等效电路模型，研究人员可以深入理解和量化电极表面的反应机制、电解质的导电性能以及电极界面的电化学特性。

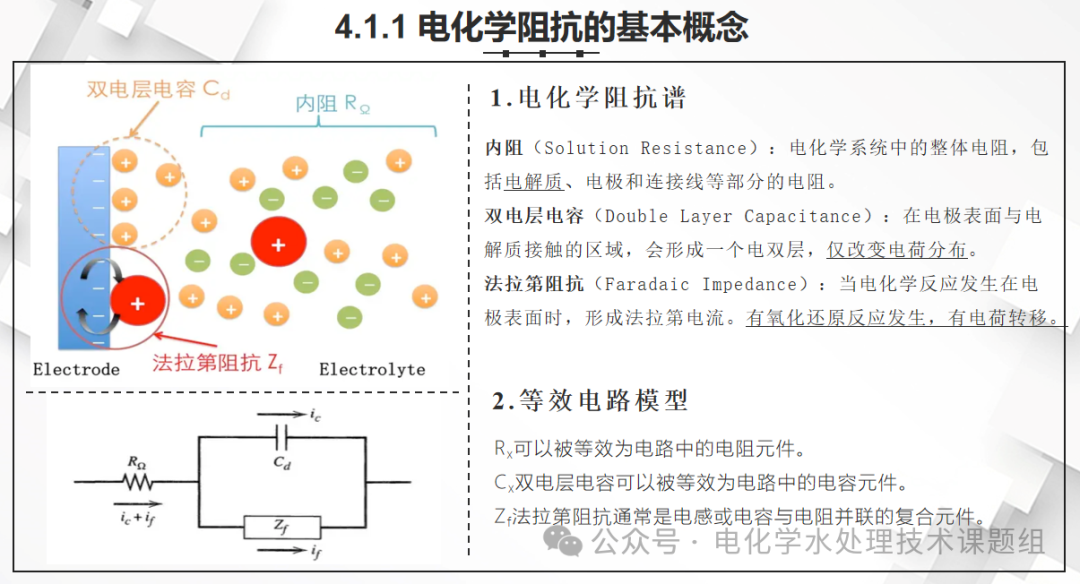

图1 电化学阻抗（EIS）的基本概念

EIS的常用模型

    在电化学阻抗分析中，通常会采用几种常用的等效电路模型来解释实验数据。这些模型帮助研究人员通过简化的电路元件来模拟复杂的电化学过程。以下是几种常见的电化学阻抗模型（下图2左侧所示）。

图2 EIS的常用模型

1.纯电容模型

    纯电容模型是最简单的电化学模型，它假设电极表面的行为完全像一个理想电容器。在这个模型中，电极表面的双电层电容是唯一考虑的元件，适用于那些电化学反应非常慢或完全不发生的系统。这种模型适用于研究那些电化学活性较低或在非法拉第过程中的电极，如一些特殊涂层或保护膜的电化学分析。

2.Randles等效电路模型

    Randles模型是最常见的电化学阻抗模型之一，它适用于描述具有显著电化学活性的电极。这个模型通常包括一个串联的溶液电阻（R_s），并联的双电层电容（C_dl）和一个法拉第阻抗元件（R_ct，电荷传递电阻）。Randles模型通常表示为 R_s-(R_ct//C_dl)，其中 R_s是电解质的电阻，R_ct是电极界面处的电荷传递电阻，C_dl是电极表面的双电层电容。这种模型广泛用于分析控制步骤为电荷传递的电化学反应，如腐蚀、电池和燃料电池的研究。

3.Randles电路模型（包含Warburg元件）

    当电化学系统中存在显著的扩散过程时，常常需要在Randles模型中添加一个Warburg元件（Z_w）。Warburg元件代表了由于反应物或产物在电极表面的扩散限制而引起的阻抗。扩展的Randles模型可以表示为 R_s-(R_ct//C_dl//Z_w)，其中 Z_w 是Warburg阻抗，它通常用来模拟扩散控制步骤。这种模型特别适合于研究扩散过程在电化学反应中起主要作用的情况，例如在低频率下观察到的扩散控制电化学反应。

    这些模型通过等效电路的形式，使得复杂的电化学过程可以通过阻抗谱数据得到直观的物理解释，进而辅助优化电极设计和电化学反应条件。

EIS测试的一般操作过程

    电化学阻抗谱测试通常涉及以下几个基本步骤，正常操作，以确保能够准确地测量和分析电极的阻抗特性。

    如图3所示，基本操作步骤：

   （1）设置电化学工作站和操作平台（三电极体系）

    配置工作站，确保三电极系统（包括参比电极、工作电极和对电极）正确安装。这种设置是为了准确地控制和测量电极表面的电化学反应。

    （2）测定开路电位（OCP）

    开路电位的测定是EIS测试的一个重要准备阶段。建议在测定OCP时至少维持20分钟，以确保电位稳定，不会因时间而发生显著波动。这样可以保证后续阻抗测量的准确性和可重复性。

    （3）EIS设置和测试

    在EIS测试中，通过向电极施加一个小的扰动信号并测量其响应来获取阻抗数据。设定测试的频率范围，通常从高频到低频，以覆盖从电子转移到质量传递控制的全过程。

    （4）数据收集和分析

    收集的数据通常包括实部阻抗（Z’）和虚部阻抗（Z”），这些数据可用于绘制尼奎斯特图。实部阻抗表示电阻效应，而虚部阻抗则代表电容效应。分析这些数据可以揭示电极界面的电化学特性和动力学过程。

    （5）高低频的划分及其意义

    高频区（>10³ Hz）：在高频区，测量的阻抗主要由电子转移控制，反映了电极表面发生的快速电化学反应和电荷传递过程。

    低频区（

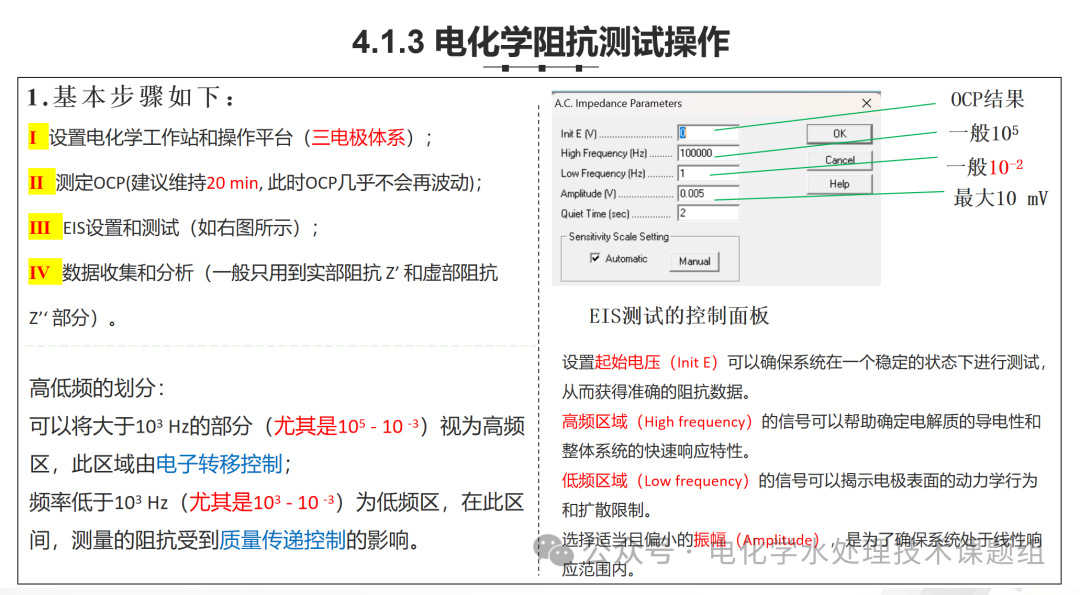

图3 EIS测试的一般操作过程

EIS测试的数据处理

    如图4所示，电化学阻抗谱（EIS）数据的处理涉及数据的导出、可视化、电路拟合以及拟合结果的优化。下面是一个典型的EIS数据处理流程，帮助理解如何从原始数据得到有意义的分析结果。

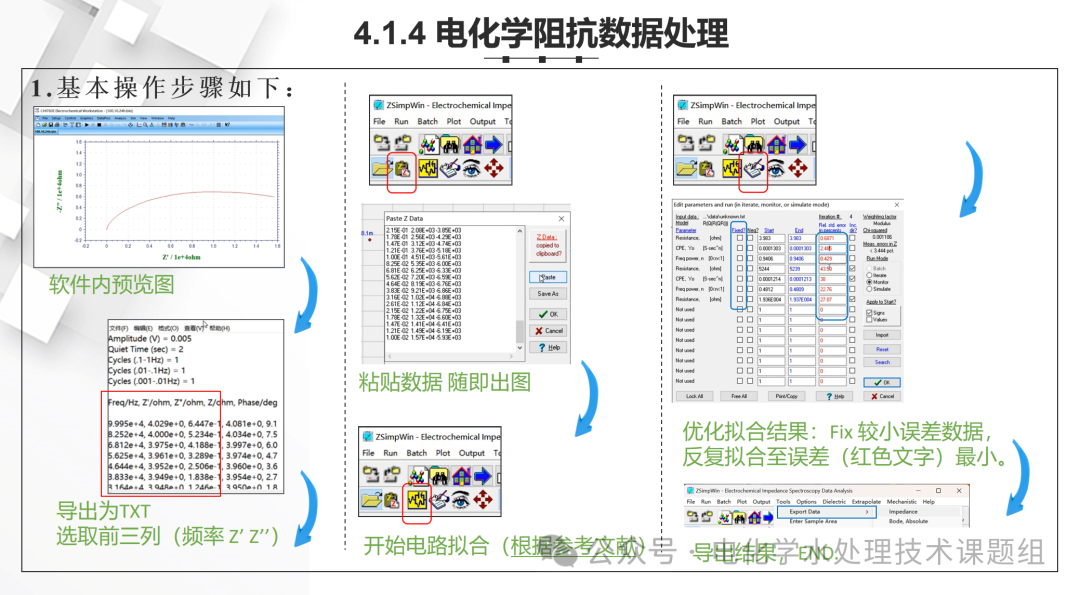

图4 EIS测试的数据处理

1. 数据导出

    从电化学工作站的软件中，将已经收集的EIS数据导出为TXT格式的文件。这通常涉及选择需要导出的数据类型和格式。对于EIS，通常选取前三列数据，即频率（Hz），实部阻抗（Z’）和虚部阻抗（Z”），这些是构建阻抗谱图和进行进一步分析的基础。

2. 数据可视化

    将导出的数据粘贴到适用的图表软件或数据处理程序中，如Origin、Excel等。使用这些工具快速生成尼奎斯特图（Nyquist plot），该图会显示实部阻抗（Z’）和虚部阻抗（Z”）的关系，通常呈现为一个半圆形的图形，有助于初步判断电化学系统的特性。

3. 开始电路拟合

    根据已发布的参考文献或类似研究选择合适的等效电路模型进行拟合。这一步骤是为了通过理论模型来解释实验数据，找出系统的电化学参数，如电解质电阻、电荷转移电阻、双电层电容、Warburg元件等。

4. 优化拟合结果

    使用电化学分析软件（如ZView、EC-Lab等）进行数据拟合，这些软件可以提供拟合质量的即时反馈（通常显示为误差图）。开始拟合后，观察误差值（通常以红色文字表示），并对模型参数进行调整。

    Fix较小误差数据：固定那些误差较小的数据点，专注于优化那些误差较大的部分，通过反复拟合过程，逐步减小整体误差，直至达到最佳拟合。

5. 导出结果

    一旦拟合结果令人满意，最终的参数和拟合曲线可以导出为报告或用于进一步分析的文件格式。这些结果包括拟合后的参数值、误差分析以及图表，它们是理解和解释电化学系统行为的关键。

    这个详细的EIS数据处理流程确保了从实验数据到理论模型的精确映射，使研究人员能够深入理解材料和电化学系统的性能。通过这些步骤，可以有效地评估材料的电化学特性，为材料的研发和优化提供科学依据。

    如下图5所示，通过分析Nyquist图，可以获得关于电极行为的深入洞察，从而为材料的开发和优化提供指导。

解析Nyquist图中的电极特性

    在Nyquist图中，半圆的大小通常与电荷转移过程相关，而线性部分则与扩散过程相关。对于某待测铂电极，观察到较小的高频半圆和低频的扩散特征，这些现象揭示了几个关键点：

较小的高频半圆：

    半圆的直径通常反映了电荷转移阻抗的大小。较小的半圆表明铂电极具有较低的电荷转移阻抗。这种情况可能与以下因素有关：

    粗糙的表面：粗糙度较高的电极表面增加了电极与电解液接触的有效面积，从而降低了单位面积上的电荷转移阻抗。

    含有其他金属类物质：如果待测铂电极含有其他促进电荷转移的金属类物质，这些物质可能作为催化剂，帮助提高电极的反应活性，从而降低电荷转移阻抗。

低频的扩散特征：

    Nyquist图中的低频部分显示了电极反应中的扩散控制过程。通常表现为一个倾斜的直线，其斜率可以反映扩散过程的快慢。较小的倾斜角度通常意味着较快的扩散过程，这可能与电极结构的优化有关。

图5 EIS测试的数据的分析

    使用拟合曲线分析EIS数据的优点拟合曲线分析是处理EIS数据的一个重要步骤，它提供了多方面的优势：

    定量分析：拟合曲线可以提供定量的电化学参数，如电荷转移阻抗、双电层电容和Warburg系数等，这些参数对于理解电极的电化学行为至关重要。

    识别电化学过程：通过对EIS数据的详细拟合，可以识别和区分电极过程中的不同电化学阶段，如电荷传输、扩散限制或电解质电阻。

    可协助改进模型/电极结构：基于拟合结果，研究人员可以识别当前电极设计中的不足，并提出改进策略。例如，如果发现电荷转移阻抗异常高，可能需要改变电极材料或修改电极表面处理方式。
