本文华算科技系统介绍了孔道限域效应的基本概念及其在多孔材料中的重要作用。孔道限域是指将分子限制在纳米尺度的孔道或空间中，从而显著改变其物理化学性质和反应行为。
文章详细分析了限域效应对分子扩散、吸附和催化反应的影响机制，探讨了不同多孔材料（如MOF、COF、沸石和碳材料）中限域特性的差异及其应用价值。
研究表明，孔道限域能够优化反应选择性、提高催化效率，并在气体吸附、分离和储能等领域展现出独特优势。这些发现为设计和开发高性能多孔材料提供了重要理论依据。
孔道限域效应的基础定义
孔道限域效应是指通过将反应物、催化剂或中间产物局限在纳米尺度的孔道或空间中，从而对其物理化学性质、反应路径及反应动力学产生显著影响的一种现象。早期对此效应的研究源自微孔分子筛（沸石）催化。
比利时科学家Derouane最先给出了限域效应的定量描述：当范德华半径为d的球形分子被限制在孔径为a的微孔孔道中时，其所受范德华吸附能W会显著增加。极限情况下，如果孔径a恰好等于分子半径d（即s=d/a=1），则吸附能Ws=1约为该分子在无孔平面上吸附能Ws=0的8倍之多。
这一理论结果表明，狭窄孔道内强烈的空间限制可以极大增强分子与孔壁的相互作用力。随着一系列高度有序多孔材料的出现（如介孔分子筛MCM-41、SBA-15，碳纳米管，以及新型的金属–有机框架MOF和共价有机框架COF等），科研人员越来越重视孔道限域效应及其引发的电子效应对各种过程的影响。
总体而言，限域在纳米孔道中的客体分子表现出有别于体相环境的性质，其分子结构、电子结构、能量状态、反应活性等都可能因受空间约束而发生改变。这种效应对基本的物理化学过程（如扩散、吸附、反应等）产生深刻影响，是多相催化、分离、储能等领域诸多现象的根源。
孔道限域效应的机理
扩散行为：在未受限的宏观体系中，分子的扩散主要通过与周围分子的随机碰撞来实现。而在限域纳米孔道内，扩散分子不仅与其他分子碰撞传质，还会频繁地与孔壁发生相互作用，导致扩散行为发生显著变化。
孔壁的存在通常降低扩散系数：研究表明，分子在狭窄孔道中的扩散系数往往比体相环境下低几个数量级，空间受限通常抑制了分子的自由扩散，这会影响催化剂的反应速率和分离效率。
Derouane的扩散模型进一步揭示，如果大量原子/分子同时涌入窄孔，可能出现类似“蠕动”或集体短距离跃迁的扩散机制。当扩散分子的大小接近孔径时，孔道会引导分子的扩散方向：此时分子各原子与孔壁的相互作用各不相同，每个原子具有不同的速度矢量，其合成为整个分子的扩散矢量。
空间限制还导致孔口效应：若分子要从一个直径远小于自身尺寸的孔口逸出，必须克服巨大的能量屏障；但当孔口尺寸接近分子直径时，扩散能垒会大幅降低甚至趋近于零，分子即可自由出入孔道。
这一现象意味着通过选择合适孔径的分子筛，可以基于不同物质扩散速率的差异实现有效的分离。综上，孔道限域通常减慢了扩散（提高了停留时间，有利于提高接触机会），但也提供了根据分子大小差异进行选择性传输和分离的可能。
吸附行为：吸附是催化反应的前提步骤，而限域孔道会显著影响分子的吸附热力学和结构。首先，限域环境往往提高吸附容量和吸附力：孔道内表面积大且空间狭小，能在单位体积内吸附更多分子，分子与孔壁的多重范德华相互作用提高了吸附焓。
例如，碳纳米管内腔与外表面的电子环境截然不同，导致反应物分子在管内与管外的吸附能力差异显著，进而使管内外的分子浓度分布不同。
一般而言，孔径和孔道结构会影响：(1) 吸附热和吸附位的能力——孔径越接近分子尺寸时吸附越强；(2) 分子间与分子–催化剂间相互作用——狭窄空间可促进分子间的取向和碰撞；(3) 中间体的稳定性——限域环境可能稳定某些过渡态或中间体，从而改变后续反应路径；(4) 催化剂活性位的酸/碱强度——例如沸石分子筛的酸性会因限域而得到强化或调制；(5) 局部电子结构——限域空间往往形成独特的电场或电荷分布环境，使被吸附分子的电子结构发生偏移。
值得注意的是，过强的吸附会导致反应物难以解吸，降低催化速率；而过弱的吸附又不足以活化分子。因此适度的吸附强度最有利于催化作用。孔道限域效应为调控这一“适度”提供了手段，可以通过改变孔径或表面功能来调整吸附强度，以满足吸附/解吸平衡。
催化反应：扩散和吸附的变化最终反映在反应行为上。限域孔道通过多种途径影响催化反应动力学与热力学：(1) 孔壁与反应分子相互作用可改变体系的热力学状态，从而影响化学平衡的位置（例如，加强某中间体的稳定性可偏shift平衡）；(2) 选择性吸附使某些反应路径受到抑制或增强，从而改变反应方向并影响产物分布；(3) 几何限域效应会影响反应机理，只有符合空间要求的过渡态才能形成（即“过渡态选择性”），这可能排除体相中存在的副反应机制；(4) 孔壁对反应分子的电子干扰导致其电子结构改变，不同孔径的催化剂因此表现出不同的反应活性和选择性。
归根结底，限域环境重塑了催化活性位的微观环境。催化剂性能在很大程度上取决于反应物能否充分到达活性中心（可近性）以及在该处的电子转移和构型匹配程度。
限域空间通过影响扩散（可近性）和吸附/活化（电子转移与构型)来调控催化反应，从而为催化剂的结构设计与性能调控提供了强有力的工具。
总而言之，孔道限域效应有效地将活性物种限制在纳米尺度反应区域，形成独特的反应微环境，可显著提高催化效率、改变反应选择性并提高特定反应路径的优先程度。
典型多孔材料体系中的限域效应
众多多孔材料都体现出孔道限域效应的独特影响。本节介绍几类具有代表性的多孔材料体系，包括金属有机框架（MOF）、多孔碳材料、多孔氧化物（如分子筛和介孔氧化物）以及共价有机框架（COF），阐述各自材料中限域效应的表现形式与特征。
金属有机框架（MOF）

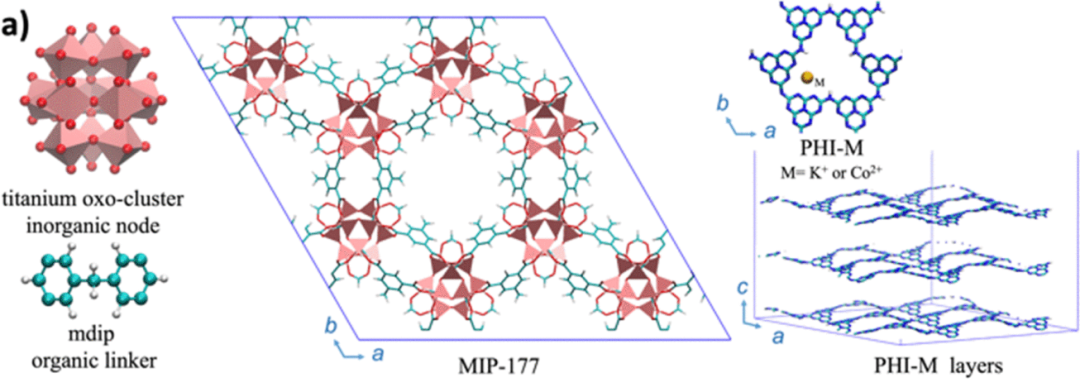

金属有机框架（Metal–Organic Frameworks, MOFs）是一类由金属离子/簇节点和有机配体通过配位键自组装而成的晶态多孔材料。其突出特征是在分子尺度上具有规则且可调控的孔道结构，孔径从微孔（）到介孔范围均可通过选择不同的金属节点和有机链长进行设计。
MOF材料通常具有超高的比表面积和孔容（部分MOF的比表面积高达数千$m^2/g$），为客体分子的进入和停留提供了充足空间。此外，MOF框架的组成可调——有机配体可以引入各种官能团，金属节点可以是单金属或金属簇，因而孔壁的化学环境可精确修饰。
这些特点使MOF成为研究限域效应的理想平台：它既有类似酶活性腔般的精细孔道，又兼具材料组分可设计的灵活性。
在MOF体系中，孔道限域效应表现得尤为丰富多样。均一的分子级孔道赋予MOF在催化和吸附中许多独特优势：它能够精确调控反应物和产物的传输（通过孔径筛分控制分子进出速度和选择性），限定催化剂活性位点的位置（例如在孔壁上锚定单原子或配合物，使其不发生聚集），调节催化中心的可及性和邻近协同作用（例如在有限空间内将多活性位按需要距离排列），提高活性物种的稳定性（防止纳米颗粒烧结或客体分子逃逸）以及塑造反应微环境（通过框架功能团影响孔内极性、疏水/亲水性、电荷密度等）。
多孔碳材料
多孔碳材料是一大类结构多样的限域介质，包括传统的活性炭、碳凝胶、介孔碳，以及碳纳米管、石墨烯气凝胶等新型纳米碳。它们通常由碳原子通过sp²或sp³键连接形成框架，具有发达的孔隙结构和高比表面积。
活性炭等往往以无序微孔–介孔网络为主（微孔、介孔2~50 nm），而碳纳米管和石墨烯基气孔材料则提供规则或半规则的孔道/孔穴。碳材料的孔壁多为疏水的石墨烯面，本身化学惰性，但可以通过掺杂杂原子（如N、O）或表面官能化引入活性位。
总体而言，多孔碳材料在气体吸附储存、电化学能量存储和负载催化剂方面应用广泛，体现出显著的限域效应。
在碳材料中，限域效应主要通过物理空间限制和表面相互作用两方面来影响客体分子。其一，微孔碳由于孔径极小，具有“填充”与“压缩”分子的能力。
例如，微孔碳能够在常温常压下将气体分子（如氢气）吸附并近似压缩进孔道，使孔内气体密度远超散逸状态。对于纳米的亚纳米孔，当离子或气体进入时往往必须部分去溶剂化或结构重排，这使得更多电荷/分子可在单位体积内驻留，从而产生异常高的吸附或电容性能。
其二，碳材料限域效应受表面电子结构影响。纯碳孔壁相对中性，但狭窄孔道会诱导局部静电势变化；而在碳材料内外表面，电子分布差异也会导致吸附能力的不同。
经典例子是碳纳米管：管腔内的圆筒形π电子云与外表面的环境截然不同，使得某些分子更易吸附在管内或管外。
多孔氧化物材料
多孔氧化物材料泛指一类以无机氧化物为骨架、内部拥有规则或无序孔道的材料，包括微孔晶体（典型代表是沸石分子筛）、介孔材料（如MCM-41、SBA-15介孔硅酸盐，以及介孔二氧化钛、氧化铝等）和大孔材料等。
此类材料通常热稳定性高、化学稳定性好，且制备技术成熟，在石油化工和环境工程中应用广泛。根据孔径大小的不同，它们体现的限域效应有所差异：微孔材料强调尺寸筛选和强相互作用，介孔材料则兼顾传输和限域的平衡。

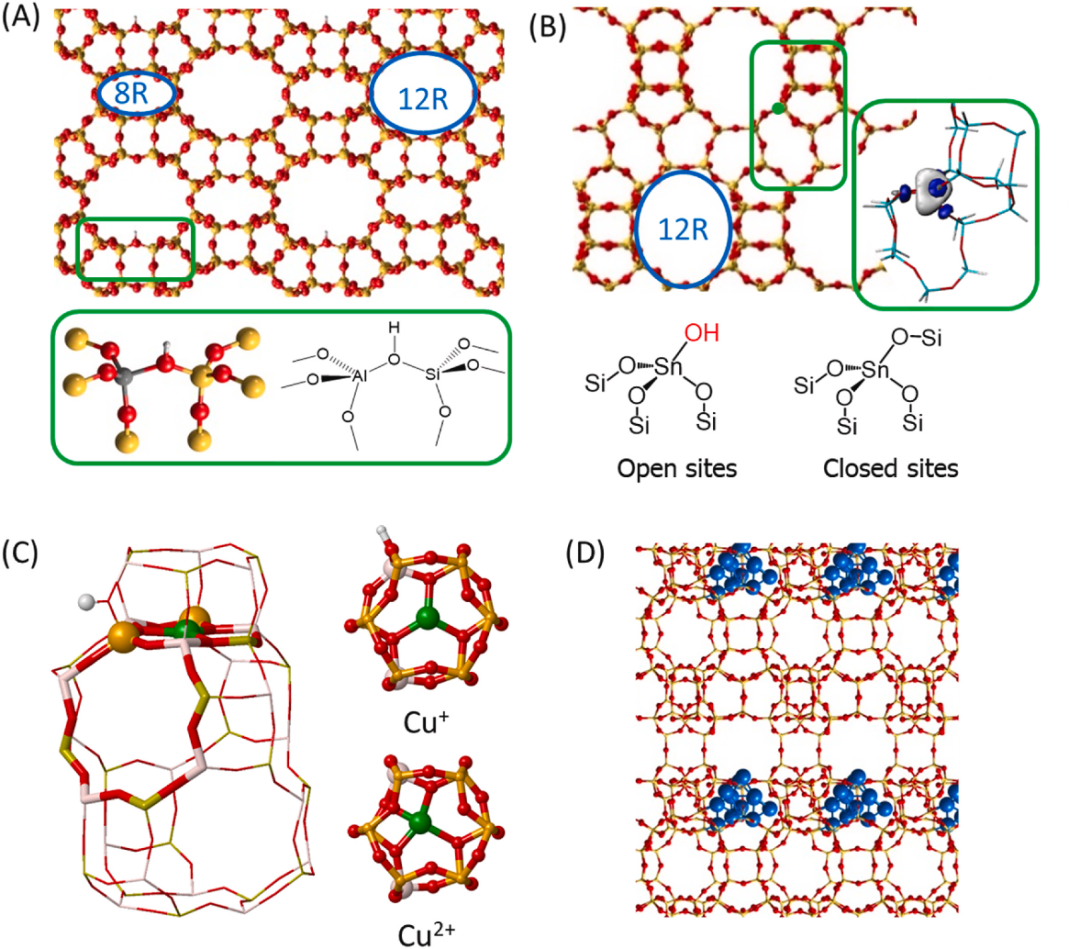

沸石分子筛（微孔氧化物）：沸石是一类具有均一微孔孔道的结晶硅铝酸盐，其典型孔径在0.3–1.0 nm量级，恰好与小分子尺寸相当。沸石孔道的限域效应最为经典，甚至被称作“形状选择性催化”的基石。

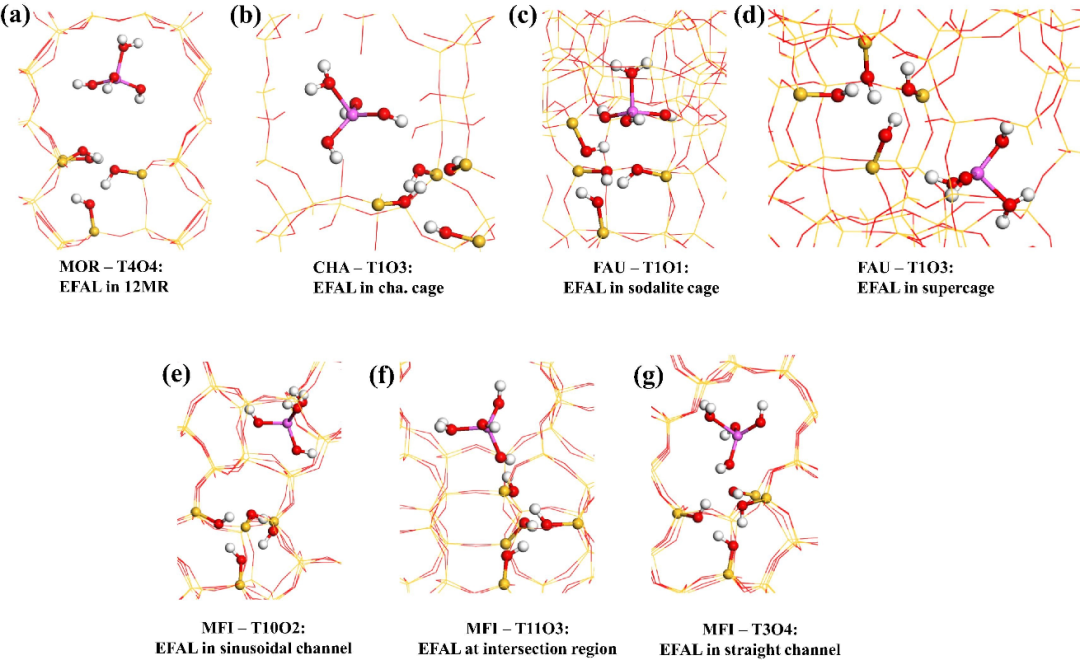

沸石孔内存在Brønsted酸中心（由框架Al-OH-Si产生）或Lewis酸中心，它们在狭窄孔穴内对反应物进行吸附和活化，同时空间限制决定了哪些分子可以进入、可以生成以及可以逸出。
具体而言，沸石催化中的形状选择性可分为三种情形：(a) 反应物选择性：大于孔径的反应物被排除在外，无法进入孔道接触酸中心，因而不发生反应；(b) 过渡态选择性：即使反应物进入孔内，如果某一可能的过渡态构型过于庞大无法在孔隙中形成，那么对应的反应路径将被抑制；(c) 产物选择性：反应在孔内进行可能生成体积较大的产物分子，但如果产物尺寸超出孔口限制，它将无法扩散出来，可能在孔内进一步转化为更小的分子或被困留。这些限域效应共同赋予沸石卓越的选择性催化性能。
介孔氧化物：介孔材料（孔径2–50 nm）如MCM-41、SBA-15硅材料以及有序介孔氧化铝、二氧化钛等，则提供了更宽敞的限域空间。它们的孔道通常呈规整的二维六方或三维立方排列，孔径可通过模板剂调节在数纳米尺度。
介孔材料的空间限域效应相对温和：孔径大到足以容纳较大的分子甚至纳米颗粒，因此对分子构型的限制不如微孔严格，形状选择性效应减弱。
然而，介孔材料仍具有高表面积和有限空间带来的显著影响：一方面，其规整孔道结构和大比表面积意味着可以大量吸附分子，提高浓度；另一方面，孔壁提供的限域环境可对分子进行一定程度的取向和固定，减少无效碰撞，从而在吸附、分离和催化等过程中发挥作用。
共价有机框架（COF）
共价有机框架（Covalent Organic Frameworks, COFs）是一类近年兴起的晶态多孔有机聚合物。它由有机分子基元通过共价键在二维或三维方向上定向连接，形成周期性的网状结构和永久孔隙。
根据拓扑结构的不同，COF可分为二维COF（平面网格在层间堆叠形成孔道）和三维COF（空间交联形成三维孔网络）。
COF具有高度有序的骨架和可调控的孔径，常见孔径范围从几纳米到十几纳米不等（具体取决于有机单体的长度和连接方式）。与MOF不同，COF完全由轻元素（如C、H、B、O、N等）组成，没有金属节点，因此密度更低且化学组成上更加灵活，可引入各种官能团。
此外，COF通常表现出良好的热稳定性和化学稳定性（某些COF在300℃以上稳定），在催化、气体储存分离、光电功能等方面受到广泛关注。

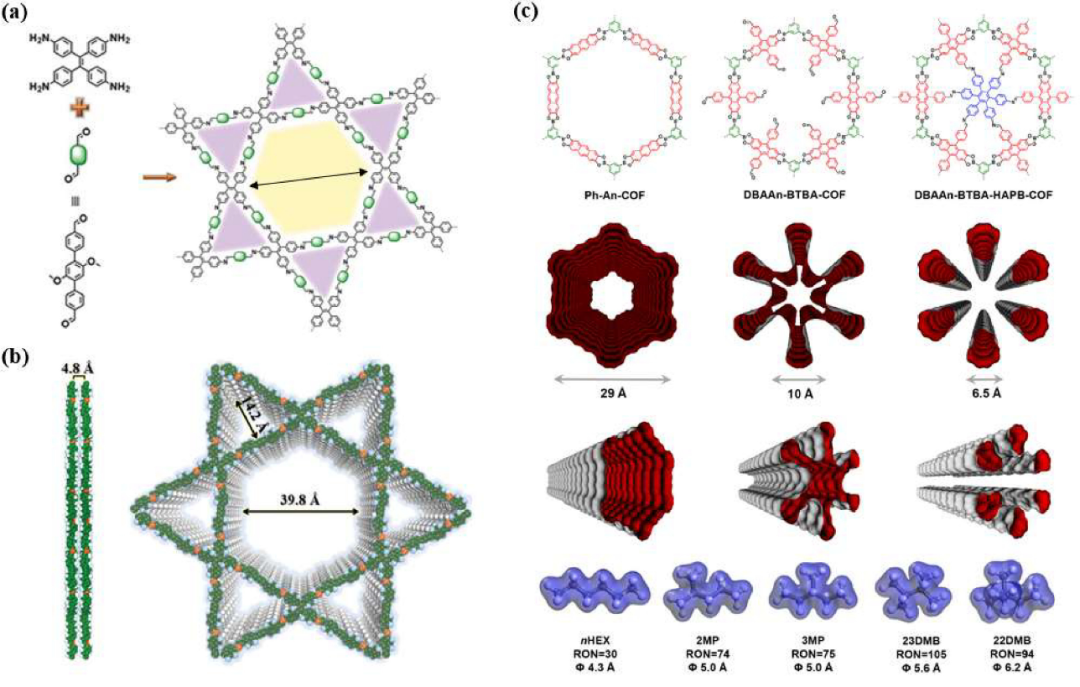

COF的孔道限域效应源于其有机骨架所营造的独特环境。首先，COF孔壁可以带有设计好的官能团（例如羟基、酰胺基、杂芳环等），这些官能团在限域空间中可与客体分子发生特定相互作用（如氢键、π-π作用），从而调节吸附选择性和催化活性。
其次，COF孔径通常较大且孔道笔直通畅，这有利于大分子的传输和限域：一方面足够宽敞以容纳大型分子或纳米颗粒，另一方面仍提供了纳米尺度的围堵来影响其行为。
