一、什么是电催化ORR台阶图？
电催化 ORR 台阶图是用于直观展示氧还原反应（Oxygen Reduction Reaction, ORR）在电催化过程中各基元反应步骤能量变化的示意图，其横坐标通常表示反应进程（如吸附物种的变化或电子转移数），纵坐标为吉布斯自由能（ΔG）。图中 “台阶” 对应反应路径中的关键中间体（如 * O、*OH、*OOH 等）及其吸附能，台阶高度代表各步骤的能垒（过渡态能量与反应物能量差），峰值所在步骤通常为决速步骤（RDS）。通过分析台阶图，可清晰揭示 ORR 中 O₂吸附、解离、质子 – 电子转移及产物生成等过程的能量演化规律，辅助判断催化剂活性位点的作用机制，进而指导优化催化剂结构以降低反应能垒、提升 ORR 效率。该图是电催化反应机理研究和催化剂设计的重要理论工具，广泛应用于燃料电池、金属 – 空气电池等能源转化体系。
DOI：10.1016/j.comptc.2025.115167
二、怎样用Origin绘制电催化ORR台阶图？
步骤1：生成数列填充的x轴数据
填充x轴：选中A(X) →鼠标右键 → Fill Column with → Row Numbers
步骤2：将各个台阶的数值填入y轴

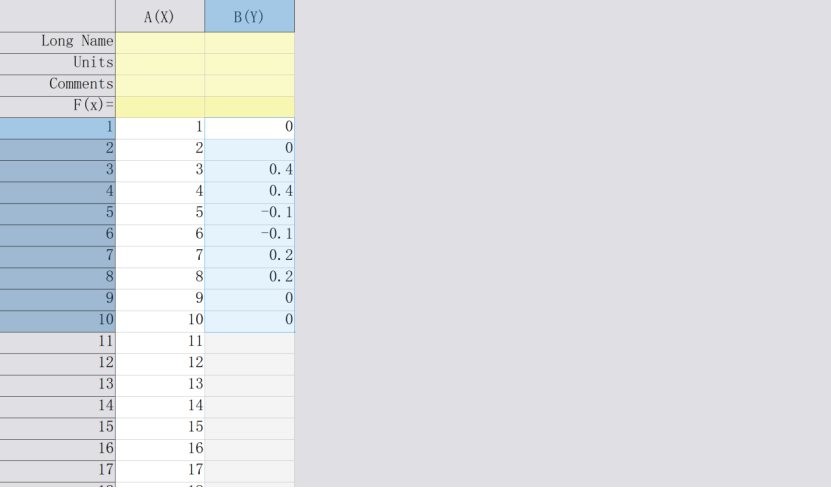

填充y轴：将各个台阶的数值填入B(Y)，注意需要两行两行输入

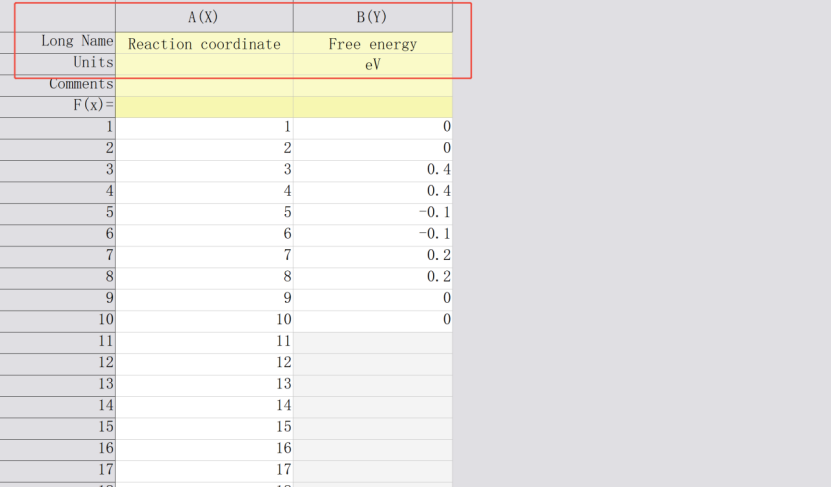

步骤3：输入表头标题
横轴标题：Reaction coordinate
纵轴标题：Free energy，单位：eV

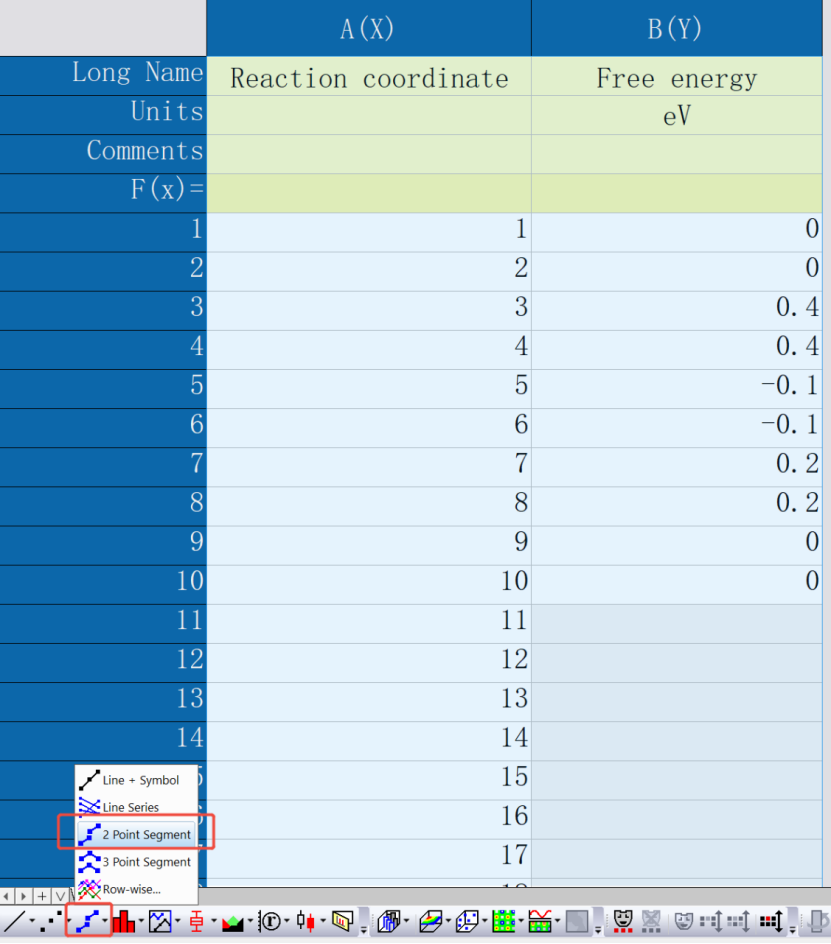

步骤4：绘制两点线段图
选中所有数据点击“2 Point Segment”，生成两点线段图

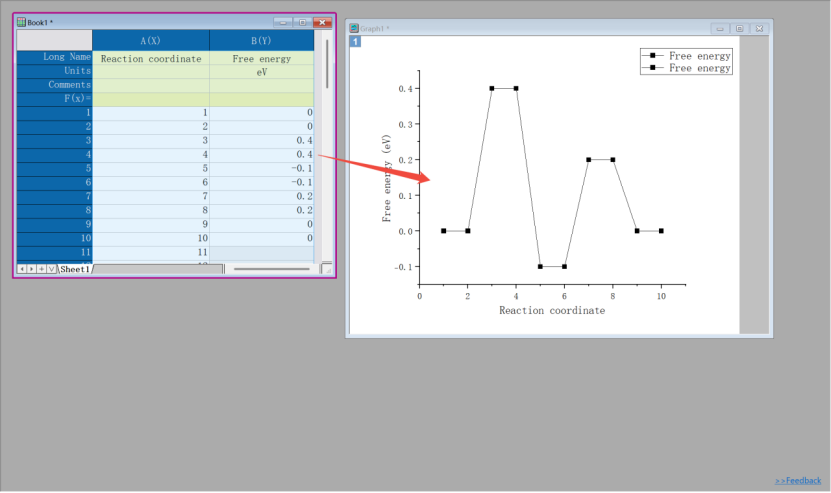

步骤5：将表格数据再次拖入两点线段图表
选中所有表格数据，在最右侧边点击并按住鼠标左键，然后拖入到之前生成的两点线段图内
步骤6：修改图表得到最后的台阶图

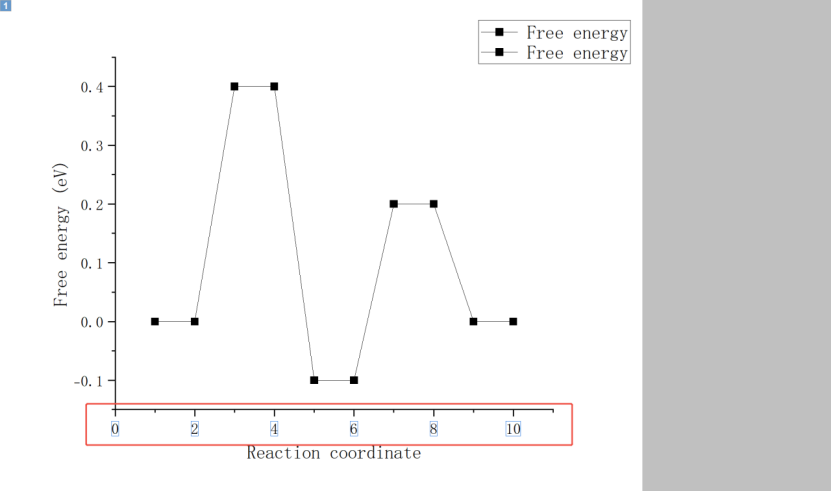

1. 点击选中横坐标数值，使用键盘上的“Delete”进行删除

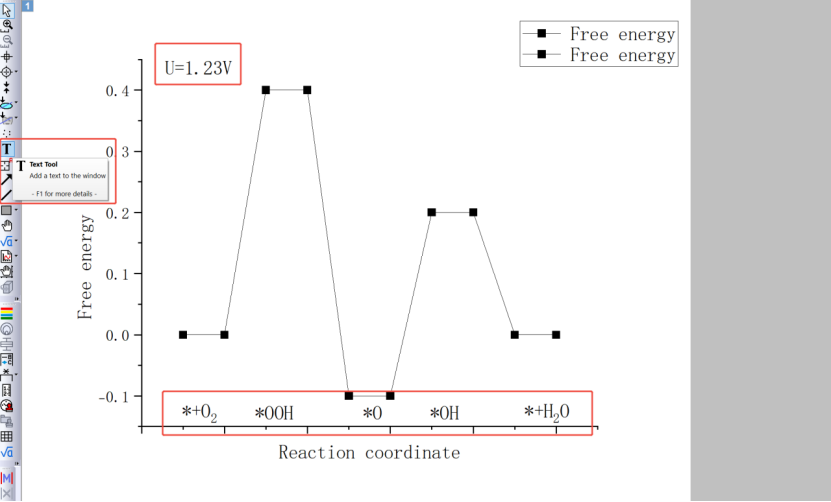

2. 选中左侧Text Tool，将对应中间体以及电压条件进行标注

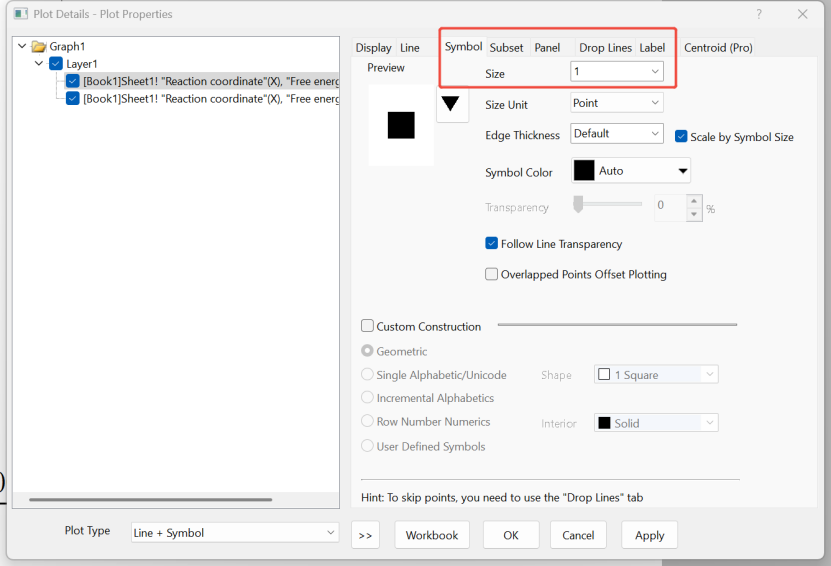

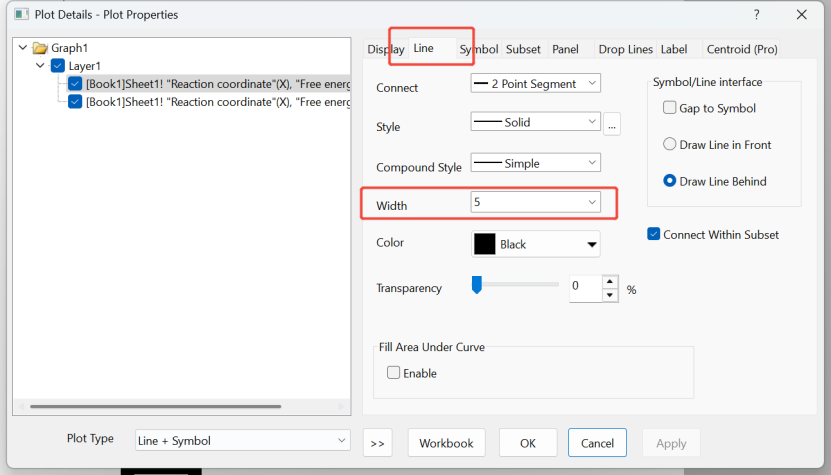

3. 修改图线格式，将点线图的点缩小，线加宽

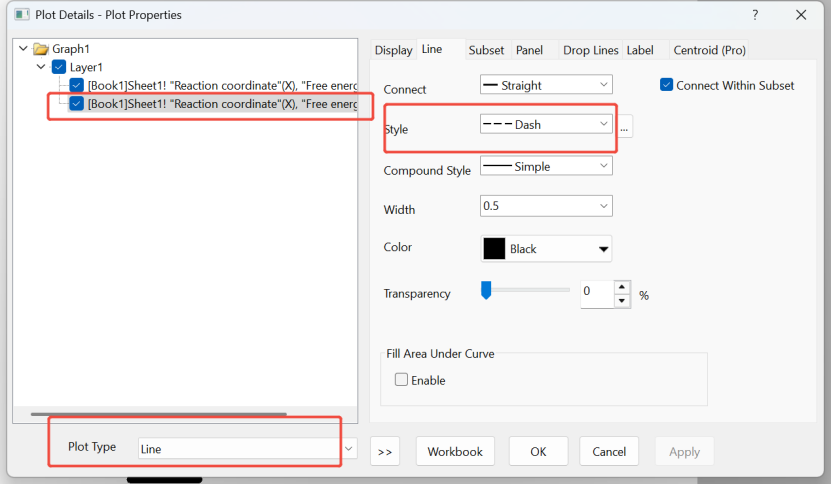

4. 修改另一条图线格式，改成虚线连接的折线图

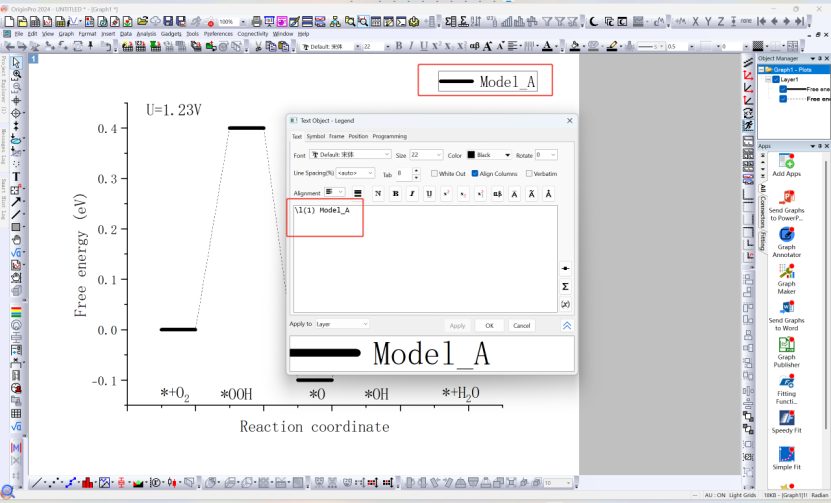

5. 修改图例，改成对应催化剂名称
步骤7：导出图片到对应文件夹

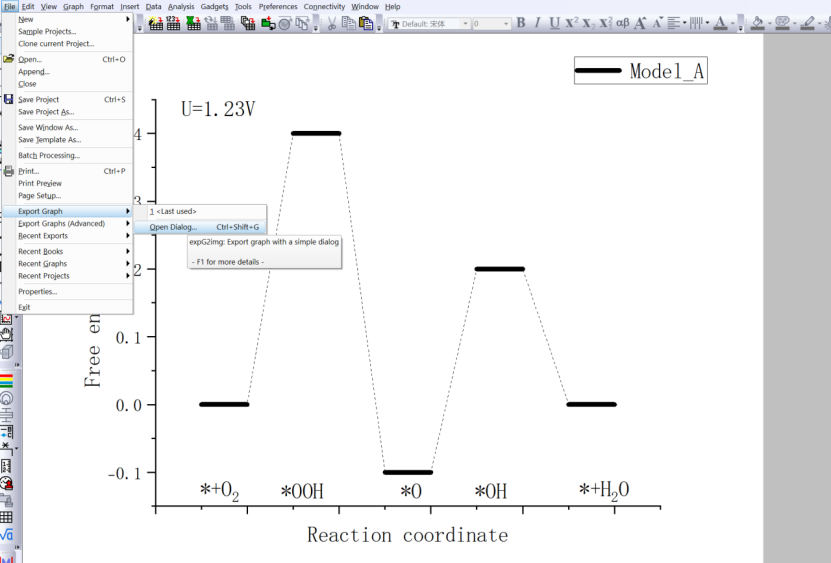

导出图片：File →Export Graph → Open Dialog…
