态密度（DOS）怎么看？

说明：态密度（Density of States, DOS）是描述电子在不同能量水平上可占据状态数量的物理量，反映了一个体系在能量空间中电子态的分布情况。它对于理解材料的电子结构至关重要，能够揭示导体、半导体和绝缘体的本质差异。

通过态密度图可以分析能带结构、费米能级附近的态分布、杂质能级引入以及不同原子或轨道的贡献（即部分态密度）。态密度在解释光学、电学和磁学性质方面有着广泛应用。

态密度图描述了材料中电子在不同能量区间内可占据的量子态数量，其定义为：单位体积、单位能量范围内的可用电子态数目。对于三维（3D）、二维（2D）、一维（1D）和零维（0D）系统，态密度的数学表达式因维度不同而异。例如，3D系统的态密度随能量平方根增长（），而2D系统中态密度为常数（），1D系统则表现为。

这种维度依赖性直接影响材料的输运性质：降低维度（如从3D到2D）可增强费米能级附近的态密度不对称性，从而提高Seebeck系数（热电材料的关键参数）。例如，石墨烯作为二维材料，其态密度在费米能级附近呈线性关系，导致独特的电导率和热电性能。

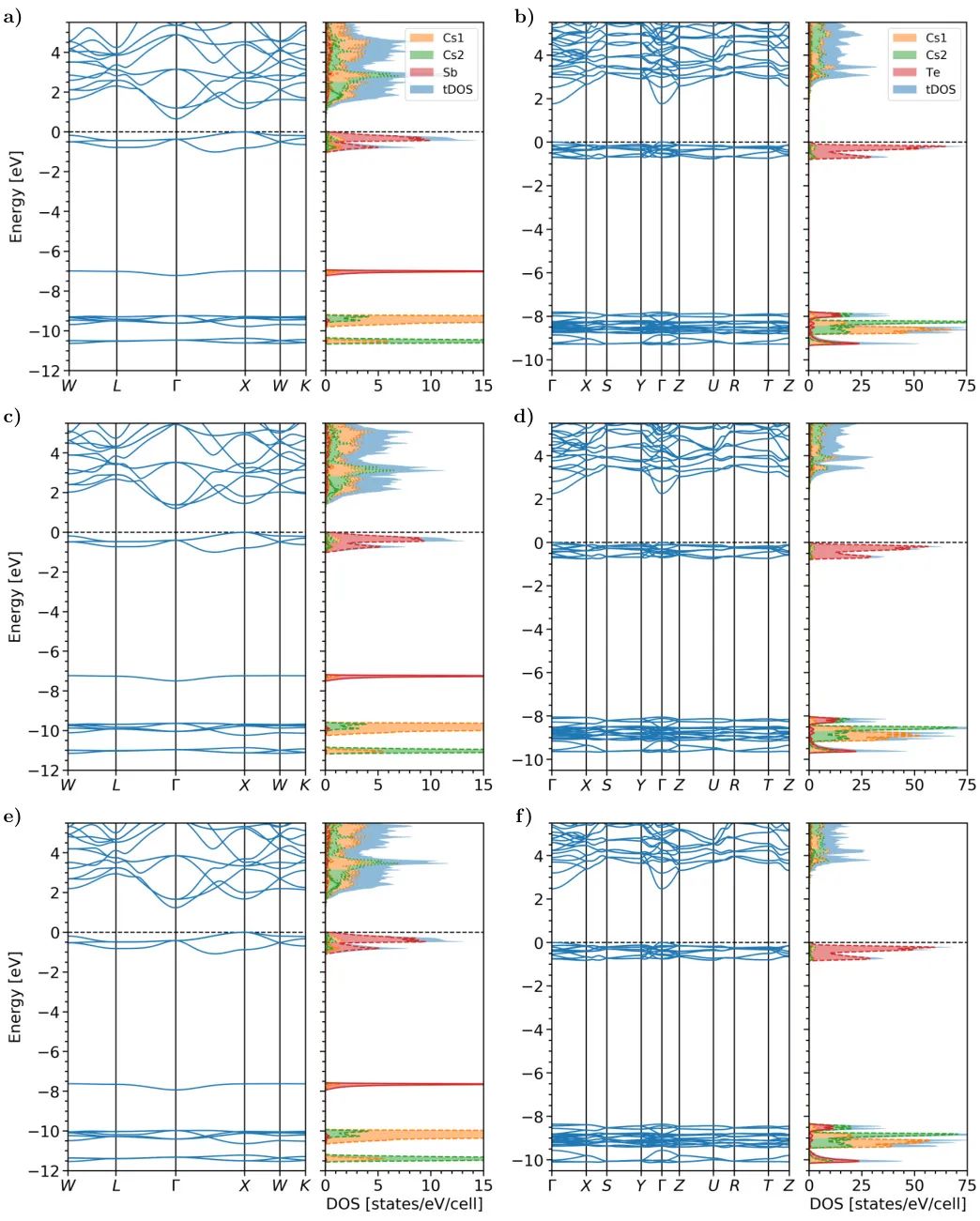

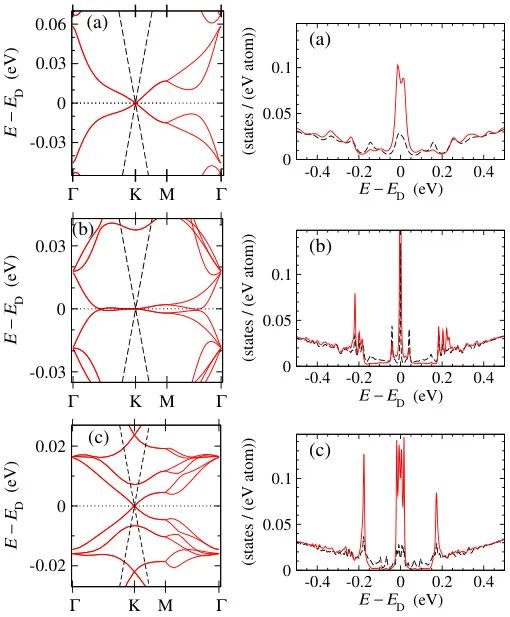

态密度图与能带结构图（Band Structure）密切相关。能带结构显示电子能量随波矢（k）的变化，而态密度图则是对所有k点的态密度积分结果。

例如，在CuInS₂、CuInSe₂和CuInTe₂等硫族化合物中，能带结构的导带底和价带顶位置决定了态密度图的带隙宽度。态密度图中的峰值通常对应能带结构中的能带交点或平带区域（如van Hove奇点），表明这些能量区间存在高密度的电子态。

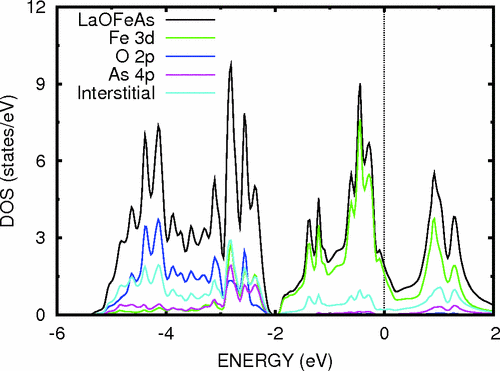

以LaOFeAs材料为例，其态密度图中Fe 3d轨道在-4 eV至-2 eV区间的峰值对应能带结构中的局域态，而O 2p轨道在-2 eV至0 eV的贡献则与价带顶的杂化有关。

https://doi.org/10.1103/PhysRevB.86.125413

https://doi.org/10.1103/PhysRevLett.100.226402

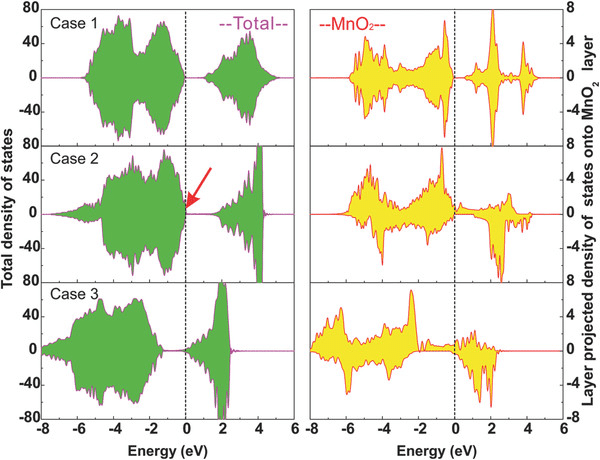

态密度图是一种能够直观揭示材料电子结构特征的重要工具，尤其在判别材料的导电性质方面具有极高的效率。通过观察费米能级附近的态密度分布情况，可以快速区分金属、半导体和绝缘体三类基本材料类型。

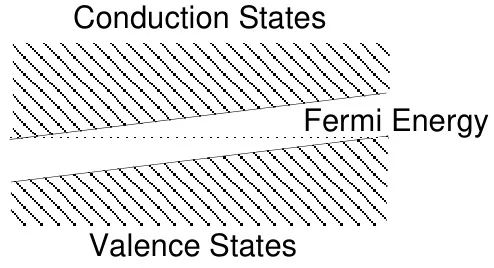

对于金属，态密度在费米能级处为非零值，说明存在大量可参与导电的电子态，因此电子可以在无外界激发下自由运动，实现高效导电，如铝（Al）在DOS图中展现出在费米能级附近的连续分布。

DOI: 10.1039/d0ma00579g

半导体是一类具有中等带隙宽度的材料，带隙通常介于0.1 eV到3 eV之间，其费米能级位于价带和导带之间的带隙区域。由于带隙较窄，在常温下部分电子可以通过热激发跃迁至导带，形成自由载流子，表现出一定的导电能力。

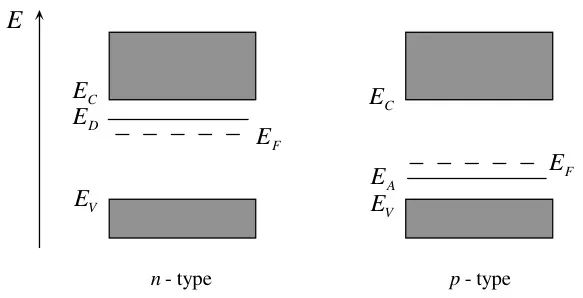

此外，半导体的导电性可以通过掺杂（引入杂质能级）或外部激励（如光照、电场）进行有效调控，因此被广泛应用于光电子、集成电路和传感器等领域，是现代电子技术的基础材料。

绝缘体是一类具有宽带隙的材料，通常其带隙大于3 eV，费米能级稳定位于态密度为零的带隙中央。由于价带与导带之间存在较大的能量障碍，常温下几乎没有电子能够越过带隙跃迁到导带，因此无法形成可供导电的自由载流子，表现出极低的电导率。

正因如此，绝缘体广泛应用于需要电隔离的场合，如电缆包层、电容介质和晶体管栅介质等，起到限制电流流动、保护电子器件的关键作用。

在界面体系中（如半导体-金属接触），表面态或缺陷态会导致费米能级钉扎（Fermi Level Pinning）。例如，GaAs与金属接触时，缺陷密度超过即可将固定在带隙中心附近，显著影响器件的肖特基势垒高度。

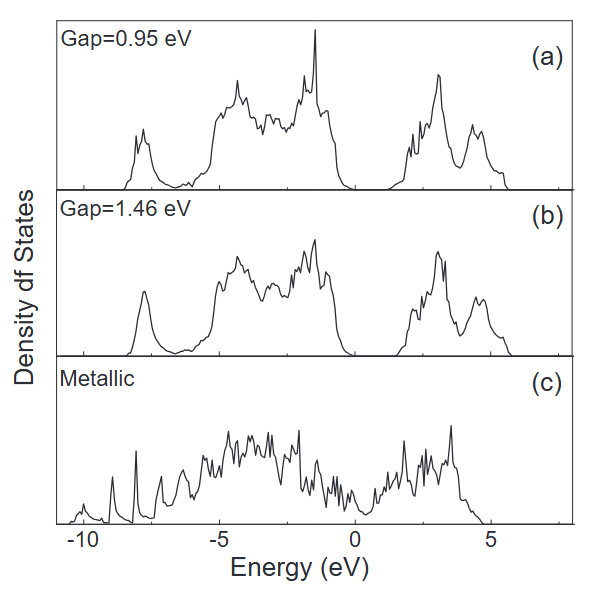

态密度图（Density of States, DOS）是分析材料电子结构和导电性质的重要工具，通过其在费米能级附近的分布特征，可有效区分金属、半导体和绝缘体三类材料。对于金属（如铜），其导带和价带发生重叠，导致态密度在费米能级处连续且非零，说明电子无需外部激发即可参与导电，表现出良好的金属性。

DOI:10.1103/PhysRevB.73.020103

半导体（如硅）则具有明显的带隙结构，费米能级位于导带底和价带顶之间的带隙中，尽管该区间态密度为零，但在带边处态密度迅速上升，表明在适当激发（如热、电或光）下，电子可跃迁并导电。

而绝缘体（如金刚石）则具有更宽的带隙（通常大于5 eV），使其费米能级长时间处于完全无电子态的区域，即使在常温下也难以激发电子跃迁至导带，因而几乎不导电。通过对态密度图的分析，不仅可以判断材料是否具有导电能力，还能进一步估计带隙宽度和电子态的分布特征，为电子材料设计和功能预测提供理论依据。

DOI:10.1002/adma.201602281

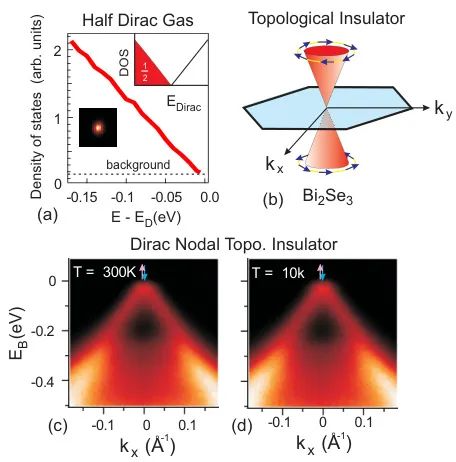

拓扑绝缘体（如Bi₂Se₃）：体态带隙内存在受拓扑保护的表面态，表现为费米能级附近的线性态密度分布。

https://doi.org/10.1103/RevModPhys.82.3045

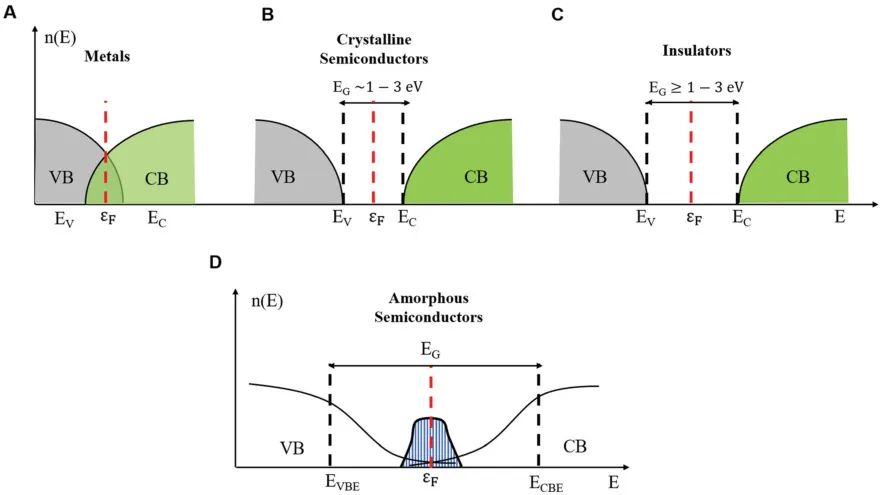

例如，下图对比了金属（平坦态密度）和绝缘体（带隙明显）的态密度曲线。

态密度图中的峰位和峰形可归因于特定原子轨道的贡献：

s/p轨道：通常在低能量区间（如-10 eV至0 eV）形成宽峰，例如O 2p轨道在CuInS₂的价带顶占据主导。

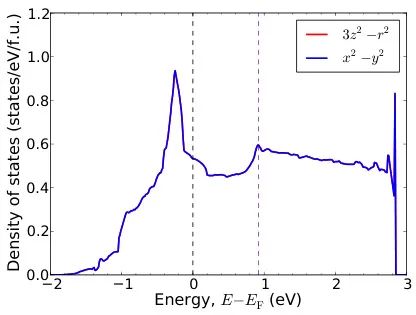

d/f轨道：在过渡金属或稀土材料中，d轨道（如Fe 3d）常形成尖锐峰，反映强局域态。例如，LaNiO₃中3z²-r²和x²-y²轨道的态密度在费米能级附近呈现显著差异，表明应变诱导的轨道极化。

https://doi.org/10.1103/PhysRevB.90.045128

杂化效应是指原子轨道通过线性组合形成新的杂化轨道，从而显著改变材料的电子结构与物理性质。在石墨烯中，每个碳原子采用sp²杂化形式，其中三个sp²杂化轨道在同一平面内形成σ键，剩余的一个未参与杂化的p_z轨道垂直于碳原子平面并形成π键系。

正是这些p_z轨道之间的重叠，构成了石墨烯的π和π*能带，其导带与价带在狄拉克点（K点）处线性交叉，形成所谓的“狄拉克锥”结构。这种线性交叉导致石墨烯的态密度在费米能级附近呈现出独特的V形分布，态密度在费米能级处趋近于零，但随着能量偏离费米能级迅速上升。

该杂化效应赋予石墨烯以准质量为零的狄拉克费米子行为，使其在电子迁移率、量子霍尔效应等方面展现出极为独特的物理性质。

通过投影态密度（Projected DOS, PDOS）可进一步分解不同轨道的贡献。例如，LaOFeAs的PDOS显示，Fe 3d轨道在-4 eV至-2 eV的峰与As 4p轨道在0 eV至2 eV的峰共同决定了材料的超导特性。

密度泛函理论（DFT）是当前广泛应用于材料电子结构计算的基础工具，然而其近似处理往往忽略了复杂的电子关联效应，这使得其在描述某些实际材料中的多体相互作用时存在显著偏差。对于强关联电子体系，如典型的Mott绝缘体VO₂，DFT可能误预测其为金属态，因为它无法准确处理电子间强排斥作用带来的能隙打开现象。

此时，引入动态平均场理论（DMFT）等方法，能够考虑局域电子关联，修正态密度在费米能级处的分布，从而正确预测绝缘态。此外，在超导体中，电子-声子耦合可导致能隙边缘形成尖锐的相干峰，而电子-电子相互作用还会引起态密度的能量重整化，这些细节在常规DFT中难以捕捉。

在半导体材料中，激子效应（即电子-空穴相互吸引）会增强带边的态密度，进而影响材料的光学吸收谱和激发行为。因此，对于具有强电子关联或复杂相互作用的材料，仅依赖DFT可能不足，需要结合更先进的理论方法（如GW、DMFT或Bethe-Salpeter方程）以获得更准确的态密度和物理预测。

例如，La₂SrMn₂O₇的隧道谱显示，电子相互作用导致态密度在40–130 meV区间出现“堆积现象”，与理论预测的库仑排斥效应一致。

态密度图不仅是分析材料电子结构的基础工具，也在多种功能材料的设计与优化中发挥着关键作用。在热电材料研究中，利用维度工程（如引入量子点、量子阱或二维结构）可以有效调控态密度的能量分布与不对称性，从而增强Seebeck系数并提高功率因子，最终提升热电优值ZT。

这种策略依赖于对电子态密集程度的精准控制。对于光催化材料，态密度图中导带底和价带顶的位置决定了材料对光的吸收阈值，直接影响光催化反应所需的激发能量。通过掺杂或缺陷工程，可调节带隙大小与载流子浓度，从而优化可见光响应和载流子迁移效率。

在自旋电子学领域，态密度图中自旋向上与自旋向下态的分布差异揭示了材料的自旋极化程度，特别是在过渡金属如Fe的3d轨道中，自旋分裂现象直接关联其磁矩大小和磁性来源。因此，态密度图不仅提供了能带结构的统计投影，还为多功能材料的精细调控提供理论支撑和设计依据。

https://doi.org/10.1088/2516-1075/abfb08

态密度图是连接材料电子结构与宏观物性的桥梁。通过分析其峰位、形状、维度效应及轨道贡献，可深入理解导电性、光学响应、磁性和热电性能等关键特性。结合第一性原理计算与实验手段（如ARPES、XPS），态密度图为新材料设计与性能优化提供了理论指导和实验验证途径。
