什么是差分电荷密度？

差分电荷密度（Charge Density Difference）是通过对比复合体系与其各个组分的电荷密度，得到的电荷重新分布图像，反映了电子在成键或相互作用过程中是如何转移或极化的。

它常用于研究表面吸附、界面反应、异质结、缺陷、电催化等现象，通过可视化电荷的富集与耗散区域，揭示化学键的本质和相互作用强度，是理解微观电子行为的重要工具。

差分电荷密度图是揭示物质微观电子行为的核心工具，其本质是通过数学运算「Δρ= ρ(状态 A) – ρ(状态 B)」可视化两种状态下的电子密度差异。这里的状态A 通常代表目标场景（如分子吸附、化学反应过渡态），状态 B 则是参考基准（如孤立原子、纯基质）。

这种可视化不仅能呈现电子在空间中的聚集（Δρ> 0，常以蓝色或绿色表示）或流失（Δρ，常以红色或黄色表示），更能揭示化学键形成、电荷转移、材料极化等关键过程的本质。例如，在催化研究中，通过对比吸附前后的电子密度差，可直接观察到反应物与催化剂表面的电子交换路径；在半导体领域，掺杂前后的差分图能清晰显示载流子的产生与分布。

分析差分电荷密度图的必要性在于其超越了总电荷密度的局限性。总电荷密度仅能提供电子分布的静态图景，而差分图则聚焦于动态变化—— 即使是 0.1 e/bohr³ 级别的微弱差异，也可能对应着关键的物理化学过程，如弱配位键的形成或分子极化。

通过解读这些差异，研究者可以深入理解成键类型（共价键、离子键、配位键）、定位反应活性位点（如电负性原子周围的电子富集区），并解释材料光学、电学性质的起源（如激发态的电荷分离效率）。本文旨在构建一套系统化的分析框架，帮助读者从图中提取准确信息，避免常见误读。

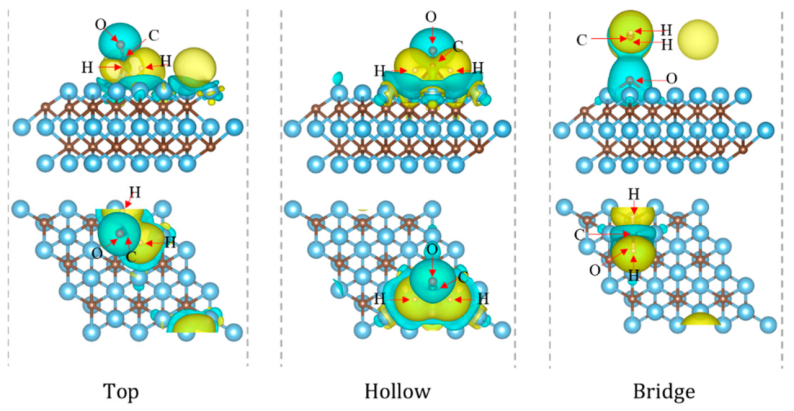

DOI:10.1088/1361-648X/acfcfb

差分电荷密度图的物理意义通过颜色与空间分布双重维度呈现。在正值区域（蓝色 / 绿色），电子密度增加通常意味着新化学键的形成或电子向电负性较强的原子聚集。例如，在 CO 分子的差分图中，氧原子周围的蓝色区域表明碳原子的电子向氧转移，形成极性共价键；而在金属 – 配体体系中，配体（如 NH₃）的氮原子附近的蓝色等值面则指示金属向配体的电荷转移。

负值区域（红色 / 黄色）代表电子流失，常见于电正性原子（如 Na、Mg）或键断裂区域。例如，NaCl 的差分图中，Na 原子周围的红色区域与 Cl 原子周围的蓝色区域分离，直观展现离子键的电荷转移本质。零值区域（白色或透明）则表示电子分布未受显著影响，通常位于远离相互作用的惰性区域，如分子远端的氢原子或晶体内部的非活性位点。

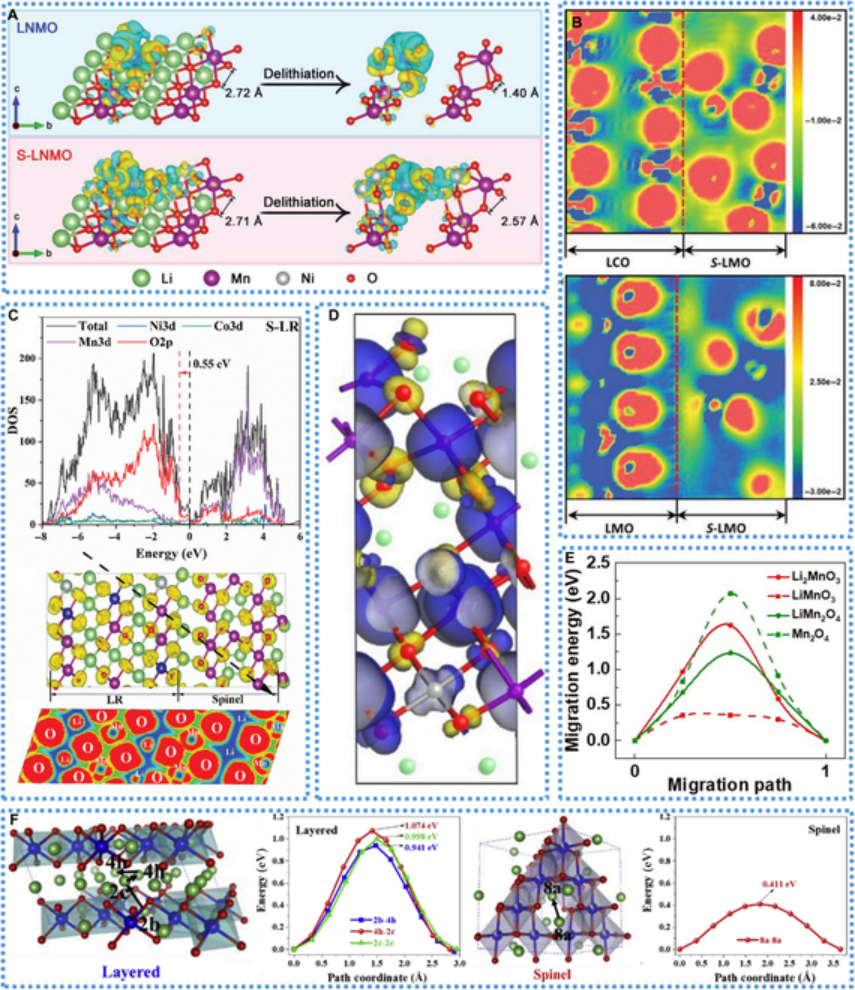

https://doi.org/10.3390/separations12050131

可视化元素的选择直接影响信息传达效率。等值面是最常用的三维表示方式，通过设定特定阈值（如±0.001 e/bohr³），可勾勒出电荷变化的空间范围：正等值面包裹电子富集区域，负等值面则标记电子贫化区域。

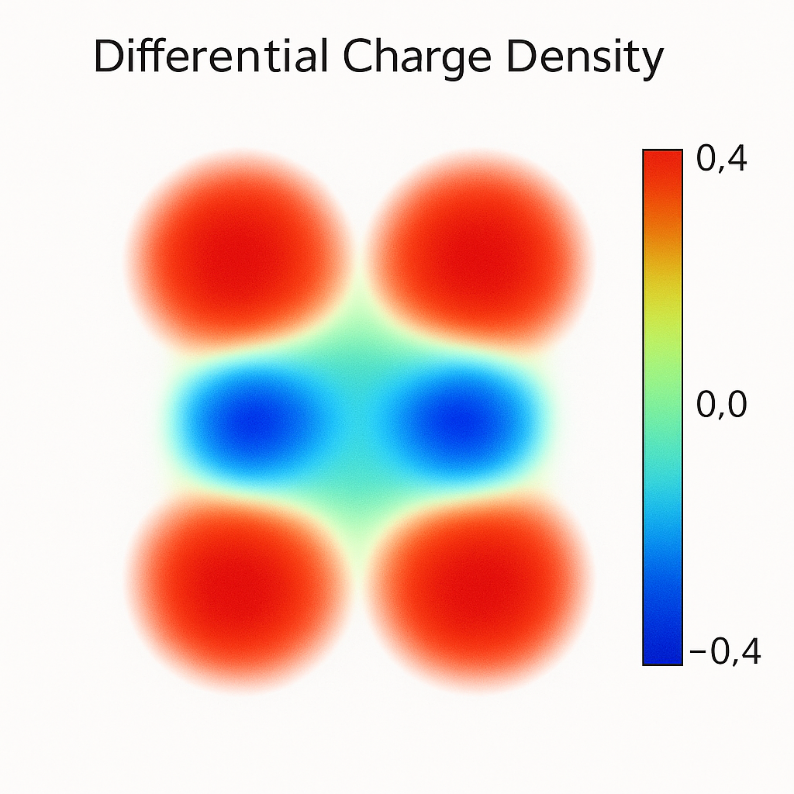

切片图则通过二维平面展示局部细节，例如沿分子平面或晶面切割，利用颜色梯度（如蓝 – 白 – 红）呈现电荷变化的连续性，适用于分析局域成键特征或界面效应。需要注意的是，数值范围的设定需平衡灵敏度与噪声 —— 过小的阈值（如 ±0.0001 e/bohr³）可能引入计算误差，过大的阈值（如 ±0.01 e/bohr³）则会掩盖微弱但重要的电荷重排（如范德华相互作用中的极化效应）。

明确参考状态与目标状态是分析的逻辑起点，因为Δρ 的物理含义完全取决于状态 A 和 B 的定义。例如，在研究分子吸附时，若状态 A 为「吸附体系」，状态 B 为「孤立基底 + 孤立分子」，则差分图反映的是吸附诱导的电荷重排；若状态 B 的分子未优化几何结构，则可能混淆几何弛豫与电荷转移的贡献。

常见组合包括「分子态 – 组成原子」（揭示分子内成键）、「掺杂体系 – 纯基质 + 掺杂剂」（分析掺杂效应）等。在实际操作中，需确保参考态的结构参数（如原子坐标、自旋态）与目标态中的对应部分一致，避免因计算设置差异导致误读。

识别主要特征区域需从电子增益与损失的极值点入手。首先定位蓝色等值面的中心，通常为电负性大的原子（如 O、N）或成键区域—— 例如 CO₂吸附在金属表面时，氧原子周围的强蓝色区域表明金属向 O 的电荷转移，而键区的微弱蓝色则暗示共价相互作用。

红色等值面的中心多为电正性原子或活性位点，如 H₂O 解离时 H 原子的电子流失。进一步观察增益区与损失区的空间关联，若两者呈方向性对应（如金属表面的红色区域与吸附分子的蓝色区域直接相连），则指示定向电荷转移路径，如从金属的 d 轨道向分子的π* 轨道注入电子。

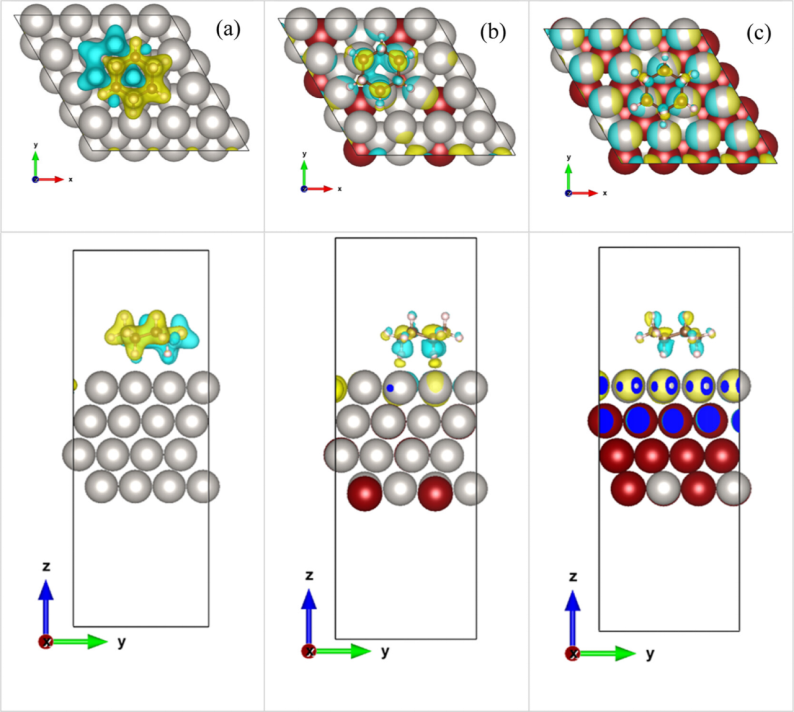

DOI:10.1002/adsu.202100494

分析电荷转移模式需关注方向性、局域性与定量验证。方向性可通过红蓝区域的空间对应关系判断，例如在金属– 有机框架（MOF）中，电子从金属节点（红色）流向有机配体（蓝色），表明配体作为电子受体。

局域性与离域性则反映相互作用的强度：强离子键（如 NaCl）表现为局域化的红蓝分离，而弱范德华作用（如气体分子在石墨烯表面的吸附）可能呈现广泛但微弱的电荷极化（离域性）。定量分析需结合 Bader 电荷、Mulliken 布居等方法，例如通过积分特定原子周围的 Δρ值，可估算净电荷转移量，与差分图的视觉强度相互印证。

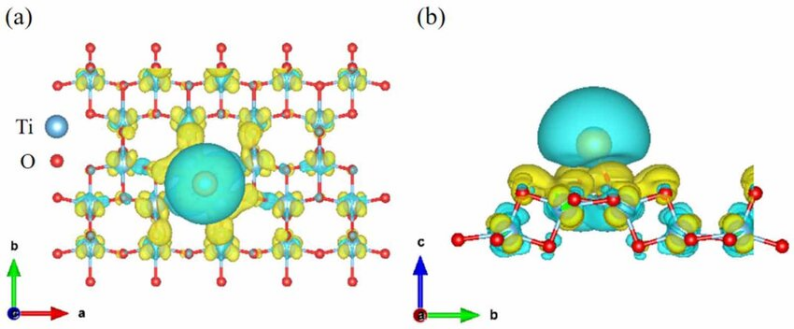

DOI:10.1007/s10853-023-08814-8

关联化学键性质时，需结合等值面形态与化学直觉。共价键的典型特征是键轴区域的电子聚集（蓝色等值面贯穿原子间）与成键原子核心区的电子损失（红色环绕原子核），如 C-C 双键的键区蓝色与 C 原子附近红色的组合。

离子键则表现为原子间无显著键区蓝色，仅有分离的红蓝区域（如 Na⁺与 Cl⁻）。配位键呈现明确的电子流向，如金属中心（红色）与配体（蓝色）的定向连接，常见于过渡金属配合物。极化效应则通过键区蓝色的偏移体现，如 C-O 键的蓝色偏向 O 原子，反映键的极性强弱。

对于固体材料，对称性与周期性分析至关重要。在晶胞尺度下，若电荷变化呈现中心对称或镜面对称（如完美晶体中的掺杂），表明电子扰动符合晶体对称性；若红蓝区域集中于缺陷位点（如空位、掺杂原子附近），则为局域化效应，常见于半导体的施主/ 受主能级。

切片图中的电荷扰动范围可揭示电子结构的离域程度。例如，在异质结界面，若红色 / 蓝色区域仅延伸至几个原子层，表明界面态的局域性；若扩展至整个晶胞，可能涉及能带杂化或载流子的长程迁移。

DOI: 10.34133/energymatadv.0115

以 O₂吸附在 Pt (111) 表面为例，差分图显示 O 原子周围显著蓝色，对应 Pt 表面的红色区域，表明电子从金属向 O₂转移（约 0.5e，Bader 分析）。键区的微弱蓝色等值面揭示 O-Pt 之间的弱共价相互作用，而 O 原子的电荷富集（Δρ>0）表明其被活化，O-O 键因反键轨道填充而弱化，这与实验中 O₂解离能降低的现象一致。此分析结合了电荷转移方向、键类型与活化机制，为理解催化氧化反应提供了微观依据。

https://doi.org/10.1021/acs.jpcc.4c05825

在 CO₂电还原过渡态的研究中，差分图显示旧 C-O 键区域的红色（电子流失，键断裂）与新 C-H 键区域的蓝色（电子聚集，键形成）。电荷从质子（H⁺）向 CO₂的 C 原子转移，伴随 C 原子 Bader 电荷从 + 0.8e 降至 + 0.5e，验证了「质子耦合电子转移」（PCET）机理。红色与蓝色区域的空间重叠（反应中心）表明电荷重排的高效性，为优化催化剂活性位点提供了设计方向。

N 掺杂 ZnO 的差分图中，N 原子周围的蓝色等值面与邻近 Zn 原子的红色区域形成对比，电子转移量约 0.7e（Bader 数据），表明 N 作为施主杂质向导带注入电子。蓝色等值面的离域特征（扩展至相邻晶格）解释了 n 型掺杂后电导率的提升，而周期性分析显示电荷扰动未破坏 ZnO 的六方对称性，与 XRD 结果一致。此案例结合了局域电荷转移与宏观电学性质，体现了差分图在材料设计中的指导意义。

H₂O 分子的差分图呈现典型极性共价键特征：O 原子周围蓝色（电子富集），H 原子周围红色（电子流失），键区的微弱蓝色表明共价成分。通过对比不同构象（如冰与液态水）的差分图，可分析氢键对电荷分布的影响—— 氢键形成时，H 原子的红色区域扩大，表明其正电性增强，这与红外光谱中 O-H 键振动频率的偏移相吻合。此分析从分子内成键延伸至宏观物理性质，展示了差分图在跨尺度研究中的应用价值。

等值面数值的选择需兼顾信号与噪声。若阈值过低（如±0.0001 e/bohr³），背景噪声可能被误判为有效信号（如计算收敛不足导致的随机波动）；若阈值过高（如 ±0.01 e/bohr³），则会忽略重要的弱相互作用（如氢键中的电子极化）。建议采用「多阈值对比法」：先以中等阈值（±0.001 e/bohr³）定位主要特征，再通过高低阈值切片图观察细节，报告时需明确标注所用数值，确保结果可复现。

避免将差分电荷密度与净电荷混淆是关键。差分图显示的是空间密度差（单位：e/bohr³），而非原子的绝对电荷（单位：e）。例如，某原子周围 Δρ=-0.005 e/bohr³ 仅表示该区域电子密度低于参考态，需通过积分整个原子的电荷密度差才能得到净电荷变化。此外，参考态定义错误可能导致完全相反的解读 —— 若在计算吸附体系时，状态 B 的分子未优化几何，Δρ 可能包含构型弛豫的贡献，而非真实的电荷转移。

https://doi.org/10.3390/catal12040387

不同可视化软件（如VESTA、XCrySDen）的默认颜色方案、等值面算法可能存在差异，需注意统一标准。例如，某些软件以红色表示电子增益，蓝色表示损失，与常规设置相反，容易导致误判。理论方法的依赖性同样重要：低精度泛函（如 LDA）可能低估电荷转移量，而高精度方法（如杂化泛函 HSE06）更接近实验值，需结合研究需求选择计算级别。

差分图的解读必须结合多维度分析。例如，总电荷密度图可区分电子重排是源于转移还是总密度变化（如金属– 绝缘体转变中的电子填充）；态密度（DOS）与投影态密度（PDOS）能揭示电荷转移对应的轨道（如 d-p 杂化）；结合能计算可验证电荷转移与体系稳定性的关联（如强电荷转移通常伴随低吸附能）。单一依赖差分图可能陷入片面，如误将离域极化视为化学键形成，需通过多方法交叉验证构建完整的电子结构图像。

差分电荷密度图以直观的视觉语言揭示了电子在物理化学过程中的动态轨迹，其核心价值在于将抽象的电子转移转化为可解析的空间模式。掌握其分析方法需遵循「定义– 识别 – 关联 – 验证」的逻辑链：首先明确参考态与目标态的科学意义，继而识别增益 / 损失区域的空间特征，再关联化学键类型与物理化学性质，最后通过定量计算与多方法对比确保解读的准确性。

从分子内成键到材料界面效应，差分图为跨学科研究提供了统一的电子结构分析框架。例如，在催化领域，它可指引活性位点设计；在电池研究中，帮助理解电极– 电解液界面的电荷传递；在光电子材料中，解析激发态的电荷分离效率。然而，其应用需警惕等值面阈值偏差、参考态定义错误等常见误区，始终以「结合理论计算与实验数据」为原则。

正如X 射线晶体学通过衍射图案解析原子坐标，差分电荷密度图以电子密度差为探针，解码物质微观世界的电子动力学。对于研究者而言，熟练运用这一工具不仅能深化对基础科学问题的理解，更能为新材料设计提供精准的理论指导。建议读者从简单体系入手，通过实践积累对电荷重排模式的直觉，逐步将其转化为探索未知科学领域的核心能力。
