什么是带隙？从物理定义、分类到器件应用，及 DFT 第一性原理的预测方法

说明：本文华算科技旨在系统性地阐述带隙的物理定义、主要分类方式、在现代电子与光电子器件中的关键作用，并详细探讨如何利用基于密度泛函理论（DFT）的第一性原理计算方法来精确预测和分析材料的带隙。

带隙（Band Gap），或称能隙，是固体材料电子能带结构中的一个关键参数。从根本上说，带隙是指材料的价带顶端与导带底端之间的能量差。

价带是电子在绝对零度下完全填充的最高能带，而导带是紧邻价带之上、通常为空或部分填充的最低能带。

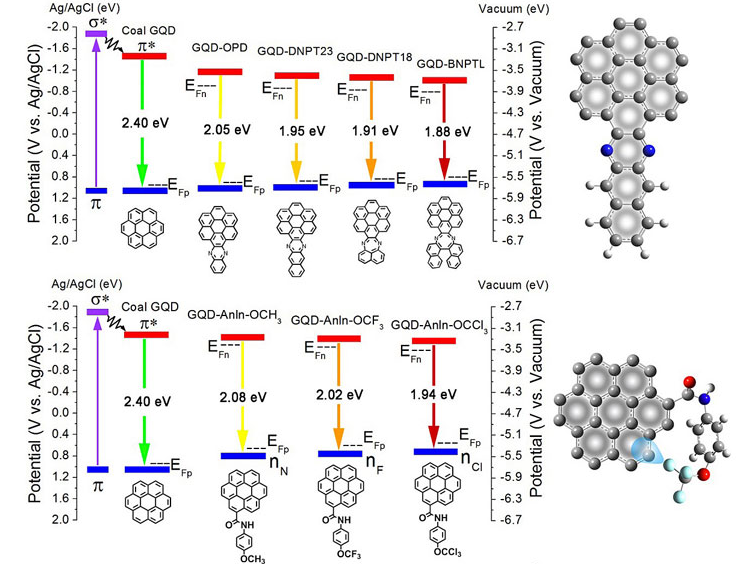

DOI: 10.1021/acsnano.8b00498

因此，带隙代表了将一个电子从束缚于原子核的价带状态激发到能够自由移动的导带状态所需的最小能量。这个能量区域内不存在任何允许电子存在的稳定能级，因此也被称为“禁带”。

带隙的大小直接决定了材料的电学特性：

导体（Metals）‍：价带与导带重叠，没有带隙。电子可以轻易地跃迁到导带，从而形成电流，表现出优异的导电性。

绝缘体（Insulators）：具有非常宽的带隙，通常大于3电子伏特（eV）。需要极高的能量才能将电子激发到导带，因此在常规条件下几乎不导电。

半导体（Semiconductors）‍：带隙介于导体和绝缘体之间。在室温下，部分电子可以通过热能激发越过带隙成为导电的载流子（电子和空穴），其导电性可以通过掺杂（Doping）或施加电场、光照等外部条件进行精确调控。

为了更精确地描述和应用不同材料，带隙通常根据其能量大小和能带结构进行分类。

这种分类方式直观地反映了激发电子所需的能量。

窄带隙半导体：带隙通常小于1 eV或在0.1-1.5 eV范围内。这类材料对红外光敏感，常用于红外探测器和热电转换器件。

中等带隙半导体：带隙宽度通常在1-3 eV之间。这是最常见的半导体类型，如硅（Si），是现代微电子工业的基石。

宽带隙半导体：带隙大于3 eV。这类材料，如碳化硅（SiC）和氮化镓（GaN），能够承受更高的电压、温度和频率，是制造高功率、高频电子器件和短波长（如蓝色和紫外）发光器件的理想选择。

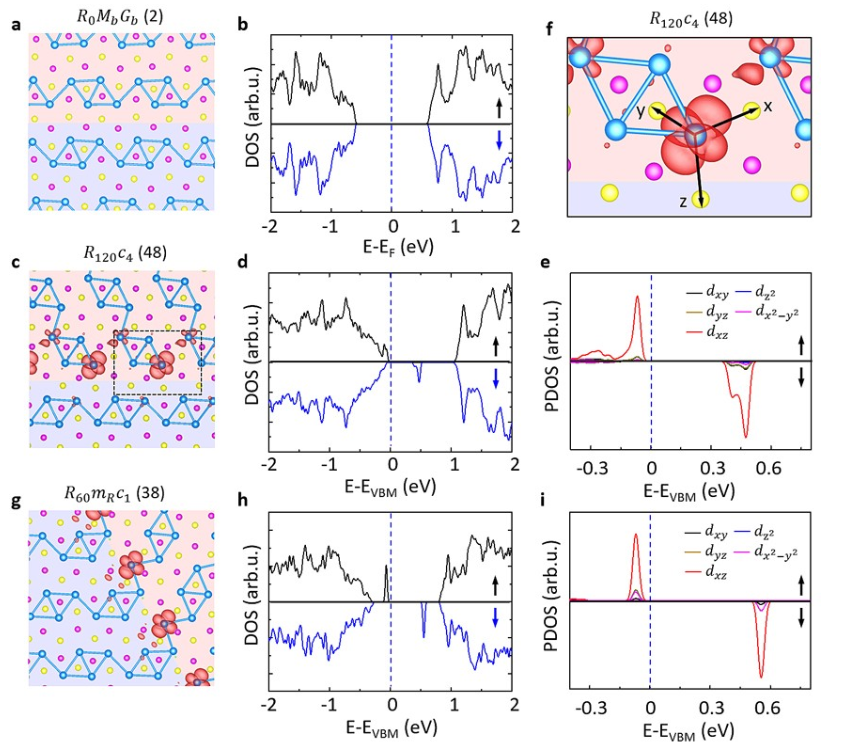

DOI: 10.1038/s41928-021-00602-z

此分类取决于导带底和价带顶在动量空间（布里渊区）中的相对位置，这直接决定了材料的光学性质。

直接带隙(Direct Band Gap)：导带的能量最低点和价带的能量最高点位于动量空间中相同的k矢量位置。当电子从导带跃迁回价带时，可以直接通过发射一个光子来释放能量，无需动量的改变。

这种复合过程效率极高，因此直接带隙材料（如砷化镓GaAs）非常适合用于制造发光二极管（LED）、激光器等发光器件。

间接带隙(Indirect Band Gap)：导带的能量最低点和价带的能量最高点位于动量空间中不同的k矢量位置。

电子的跃迁复合不仅需要释放能量，还需要借助晶格振动（声子）来改变其动量，以满足动量守恒定律。这个过程相对复杂且效率较低，导致其发光性能远不如直接带隙材料。硅（Si）就是最典型的间接带隙半导体。

随着计算材料科学的发展，利用第一性原理计算预测材料的带隙已成为材料研发的标准流程。密度泛函理论（DFT）是最广泛应用的计算方法之一。

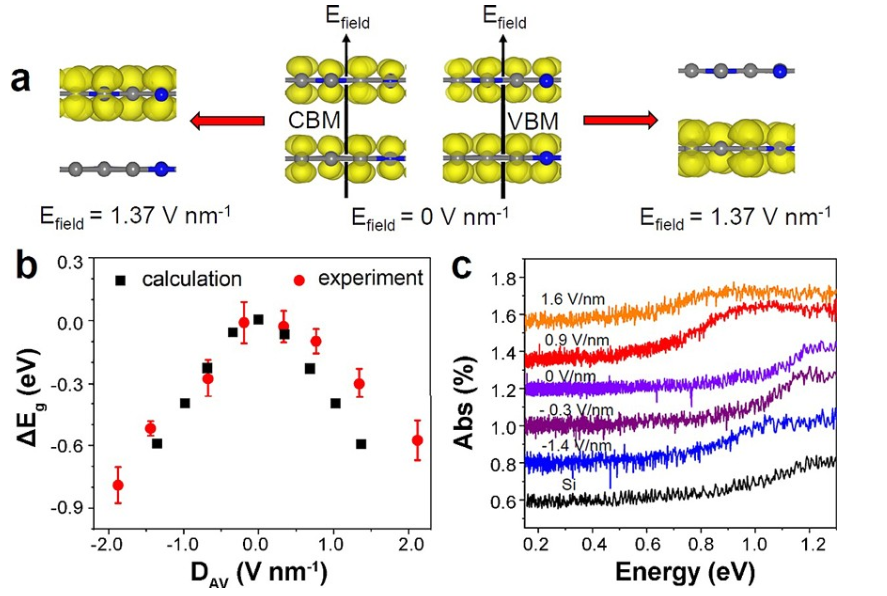

DOI: 10.1021/acsmaterialslett.1c00418

DFT的核心思想是通过求解科恩-沈（Kohn-Sham）方程，将复杂的多电子相互作用问题转化为一个等效的、更易于处理的无相互作用单电子问题，其关键在于用电子密度取代了复杂的波函数作为基本变量。

通过自洽场（SCF）迭代计算，可以得到体系的基态能量和电子结构，进而绘制出能带图，并确定带隙。

以主流的DFT计算软件VASP为例计算带隙的典型工作流程如下：

结构优化：首先对材料的晶体结构进行几何优化（或称结构弛豫），找到能量最低、最稳定的原子构型。此步骤需要提供初始结构文件（POSCAR）。

自洽计算：使用优化后的结构，进行一次高精度的静态自洽计算，以获得精确的基态电荷密度。此过程需要设置INCAR（计算参数）、KPOINTS（k点网格）和POTCAR（赝势）文件。

非自洽计算：基于前一步得到的电荷密度，沿着布里渊区的高对称点路径（在KPOINTS文件中定义）进行非自洽计算，求解这些特定k点上的本征能量值。

后处理与分析：从输出文件（如EIGENVAL或OUTCAR）中提取能带数据，绘制能带结构图。通过分析能带图，确定价带顶（VBM）和导带底（CBM）的能量和位置，二者之差即为带隙大小。

同时，根据VBM和CBM的k点坐标是否一致，可以判断其为直接带隙还是间接带隙。

带隙作为连接微观电子结构与宏观材料性质的核心桥梁，其重要性不言而喻。从基础的物理定义到复杂的器件应用，再到前沿的理论计算，对带隙的深入理解和精确掌控是推动材料科学，尤其是半导体技术发展的关键。

虽然DFT等计算工具为带隙的预测提供了强有力的支持，但研究者必须清醒地认识到其内在的局限性，并结合先进的理论方法和严谨的计算实践，才能获得具有实际指导意义的精确结果。
