半导体技术是现代信息社会的基石，从微处理器、存储器到光伏电池和发光二极管，其核心物理性质都源于其独特的电子能带结构。能带结构清晰地描绘了电子在晶体动量空间中的能量分布，决定了材料是金属、半导体还是绝缘体，并直接关联其电学、光学、热学和磁学性质。因此，准确获取并深入理解半导体的能带结构，对于新材料设计和器件应用至关重要。
第一性原理计算，特别是基于密度泛函理论（Density Functional Theory, DFT）的方法，已经成为计算材料科学中研究电子结构最强大和最常用的工具。它仅基于原子种类和初始结构，通过求解量子力学基本方程来预测材料的各种性质。然而，DFT计算输出的能带结构数据包含了丰富的信息，如何正确地分析这些数据，并理解其与宏观物理性质的联系，是计算工作者必须具备的核心技能。
华算科技朱老师将系统性地阐述如何对半导体材料的DFT能带计算结果进行全面的分析。内容将涵盖从基本参数的读取、关键特性的判断，到深入物性的关联与预测，并讨论DFT方法的固有局限性及其解决方案。
在开始分析之前，我们首先需要理解能带结构是什么，以及DFT是如何计算它的。
在孤立原子中，电子处于分立的能级上。当大量原子周期性排列形成晶体时，由于原子轨道的重叠和电子波的干涉，原本分立的能级会展宽成一系列连续的能级，称为能带。允带（导带和价带）之间是禁止电子存在的能量区域，称为禁带。

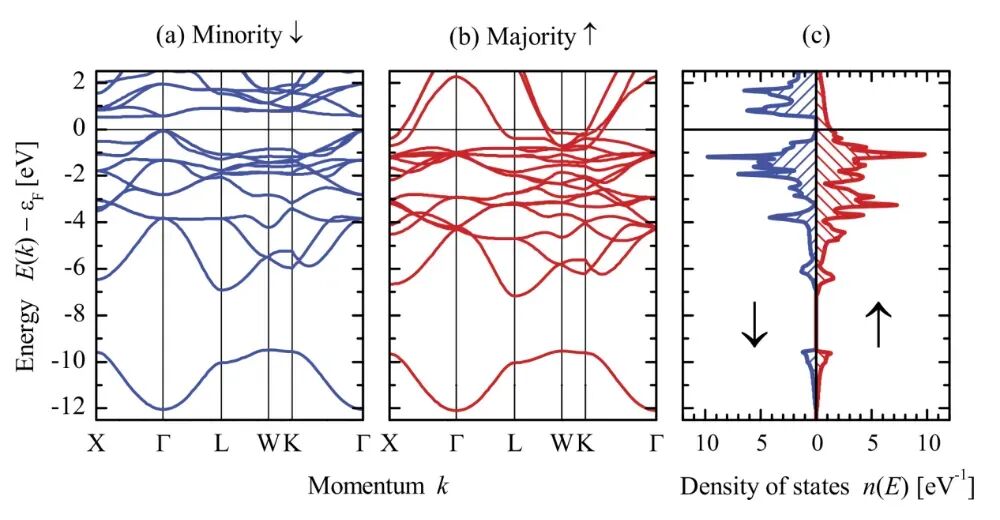

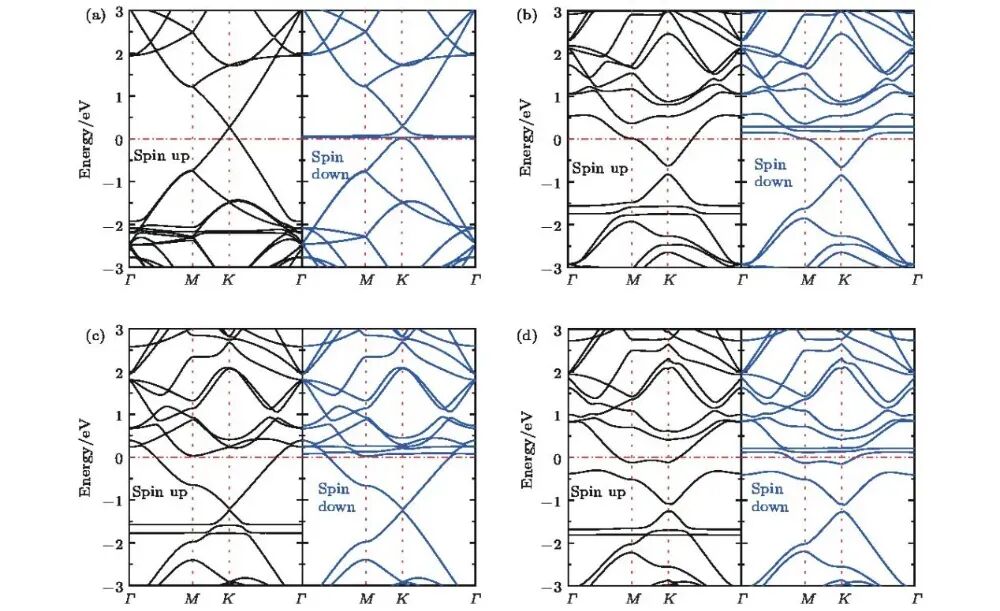

能带结构图 通常以能量E为纵轴，以晶体动量 k（在倒易空间中）为横轴进行绘制。横轴上的特殊点（如Γ, X, L, K, W等）是高对称性点，它们之间的路径反映了不同晶体方向上的能量-动量关系。
对于半导体而言，其能带结构的核心特征是存在一个带隙，即价带顶（Valence Band Maximum, VBM）和导带底（Conduction Band Minimum, CBM）之间的能量差。这个带隙的存在是半导体一切特性（如可控导电性、光吸收阈值等）的物理根源。
结构优化：首先，使用DFT对晶胞的原子位置和晶格常数进行弛豫，找到能量最低的稳定结构。这是后续所有性质计算的基础。
自洽计算：在优化后的结构上，进行自洽场（SCF）计算，以确定体系的基态电荷密度和总能。
非自洽计算：基于SCF得到的电荷密度，沿着布里渊区预设的高对称性路径，计算不同k点的本征值（即能级），从而绘制出能带结构图。
在这个过程中，交换关联泛函的选择至关重要，它直接决定了计算结果的准确性。
拿到一张DFT计算出的能带图后，我们应系统地审视以下几个核心要素。

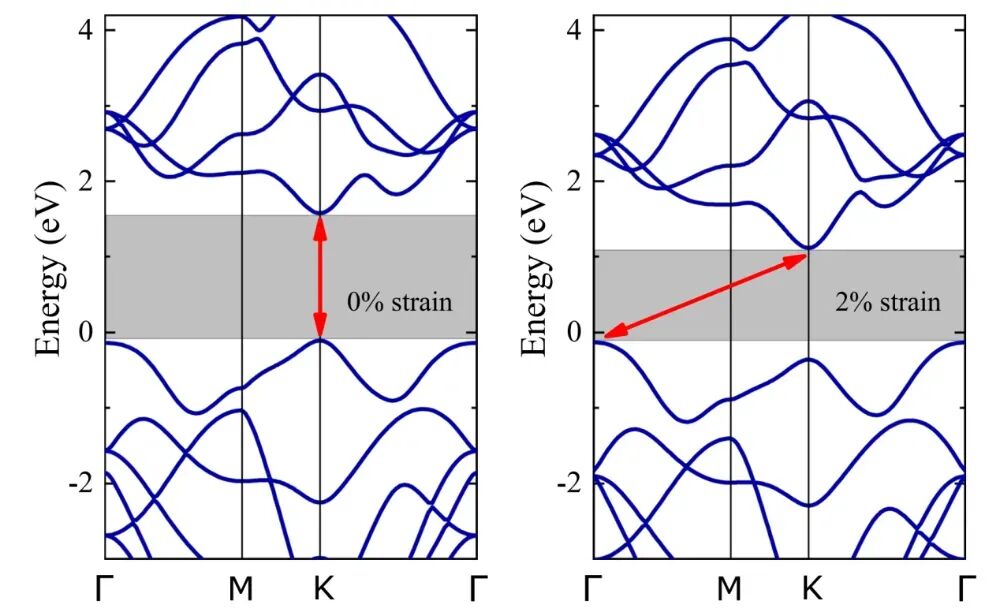

直接带隙：价带顶和导带底位于布里渊区同一个k点。例如，GaAs的VBM和CBM都位于Γ点。
物理意义：电子从价带顶跃迁到导带底时，动量变化为零。这种跃迁只需要吸收或发射一个光子，概率很大，因此直接带隙半导体通常具有很高的光吸收系数和发光效率，是光电子器件（如LED、激光器）的理想材料。
间接带隙：价带顶和导带底位于布里渊区不同的k点。例如，Si的VBM在Γ点，而CBM在Γ-X方向上的某个点。
物理意义：电子跃迁过程涉及巨大的动量变化。为了满足动量守恒，这种跃迁必须同时吸收或发射一个声子（晶格振动量子）。这是一个三体过程，发生的概率远低于直接跃迁。因此，间接带隙半导体通常发光效率很低，但广泛应用于微电子领域。

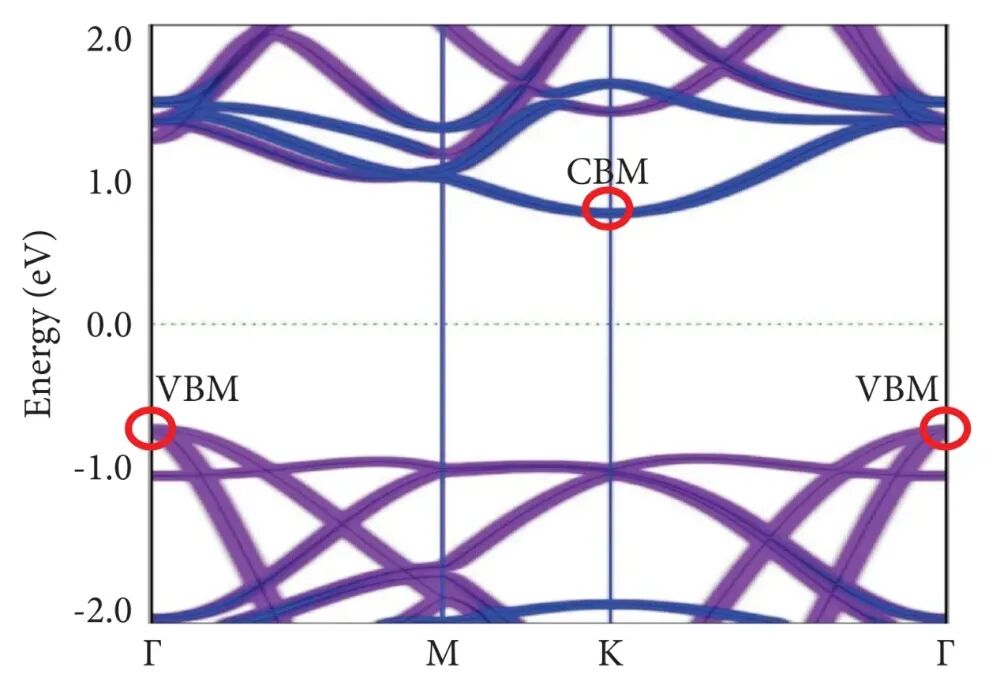

分析方法：在能带图上，直接观察VBM和CBM所处的k点位置。如果两者对齐，则为直接带隙；否则为间接带隙。
带隙值（Eg）是半导体最重要的参数之一。从能带图上，Eg = CBM的能量 – VBM的能量（通常将VBM设为能量零点）。
DFT的“带隙问题”：这是DFT分析中必须面对的核心挑战。使用传统的局域密度近似（LDA）或广义梯度近似（GGA）泛函时，DFT会系统性低估半导体的带隙，通常只有实验值的50%-80%。例如，计算Si的带隙可能只有0.6 eV左右，而实验值为1.12 eV。
原因：DFT理论本身是针对基态总能量的，而带隙是一个激发态性质。Kohn-Sham方程中的本征值本不应被严格解释为准粒子能级，但实践中我们仍将其近似作为能带结构。LDA/GGA泛函无法准确描述电子-空穴之间的相互作用，导致了带隙低估。
杂化泛函：如HSE06，混合了部分精确的Hartree-Fock交换能，能显著改善带隙计算精度，是目前平衡精度与计算成本的最佳选择之一。
GW近似：这是一类更高级的多体微扰理论方法，可以非常精确地计算准粒子能级和带隙，但计算成本极其高昂。
DFT+U：对于强关联体系（如过渡金属氧化物），通过在局域d或f轨道上加上一个有效库仑排斥势U来修正，但对普通半导体作用有限。
在分析报告中，必须明确指出所使用的泛函，并对计算带隙与实验值的差异进行讨论。
能带在k空间的弯曲程度，即能带色散，直接决定了载流子（电子和空穴）的有效质量。
物理意义：在晶体中，电子不像自由电子那样运动，它感受到周期势场的作用。其对外场的响应（加速度）可以用一个“有效质量”m*来描述。
“平”的能带（色散小，曲率小）意味着大的有效质量。载流子迁移困难，电导率低。
“陡”的能带（色散大，曲率大）意味着小的有效质量。载流子迁移容易，电导率高。
识别主导能带：在导带底附近，找出能量最低的那条能带（CBM所在能带）。在价带顶附近，找出能量最高的那条或几条能带（VBM所在能带）。
评估曲率：目测或通过计算拟合CBM和VBM附近的能带曲率。
对于电子（n型），我们关心CBM的曲率。例如，GaAs的导带底非常陡峭，预示着其电子迁移率很高。
对于空穴（p型），我们关心VBM的曲率。价带顶通常比较复杂，可能由多条能带简并或接近。需要分析重空穴带和轻空穴带（在Γ点通常简并），以及自旋轨道耦合分裂带。轻空穴带曲率大，有效质量小，对导电贡献大；重空穴带则相反。
仅凭能带图无法知道特定能带是由哪些原子的哪些轨道贡献的。这时需要结合投影态密度 或轨道投影能带图 进行分析。
通过计算，将总的态密度分解为不同原子种类、不同角动量轨道（s, p, d, f）的贡献，并用不同颜色或线条表示在能带图上。
判断能带性质：可以清晰地看到VBM主要由哪些轨道构成（如O-2p， Se-4p），CBM主要由哪些轨道构成（如Ti-3d， Si-3p）。这有助于理解材料的化学键合和光学跃迁选择定则。
设计能带工程：例如，如果发现CBM主要由阳离子的d轨道贡献，那么通过替换不同的阳离子，可以系统地调控导带的位置和色散。
理解掺杂行为：如果引入一个掺杂原子，其能级是位于价带、导带还是带隙中（形成缺陷能级），取决于其轨道与宿主材料能带的相互作用。态密度投影为此提供了微观图像。
