说明：本文华算科技介绍了同步辐射X射线吸收谱实验送样前需确认的关键事项，读者可系统学习到如何从化学组成、厚度浓度、形貌均匀性、基体选择、几何匹配及环境稳定性等方面评估样品，了解影响信号质量与数据可靠性的核心因素。
在进行同步辐射X射线吸收谱（X-ray Absorption Spectroscopy, XAS）实验前，样本准备的完整性与适配性直接决定光谱数据的可解析度与结构信息的可信度。
送样之前，研究者必须从化学组成、厚度浓度、形貌均匀性、基体兼容性、几何匹配及环境稳定性等多个维度对样本进行系统确认，以确保后续测量的稳定性与可重复性。
需要确认化学组成与价态分布。被测元素的吸收边能量与其化学价态及局域配位环境密切相关，不同价态会导致XANES边近区谱形明显差异；若样本中存在多价态或多相混合，需准备相应的参考标准以便线性组分分析。
杂质元素若其K边或L边能量接近目标元素，将引入背景干扰和自吸收效应，从而降低信噪比并造成谱形失真。
浓度与厚度是另一种因素。在透射模式下，样本的面密度应使边缘处的吸收跃迁接近一吸收长度，以保证透射比既不过饱和也不至于弱化；在荧光模式下，被测元素浓度既要足够高以产生可测荧光，又不能过高以避免荧光重吸收。
厚度估算可参考经典吸收系数计算方法，并结合具体光源能区进行优化，以实现最佳的信号强度与数据质量平衡。
形貌与粒度的均匀性尤为关键。粉末样品需充分研磨至细小颗粒并压实，以减小孔隙造成的散射和路径长度不均。
若颗粒过大，可能导致束斑内的局域吸收系数波动，从而影响EXAFS振幅提取。薄膜或片状样品则需保证厚度连续且表面平整，避免裂纹、剥落或厚度突变带来的透射异常。

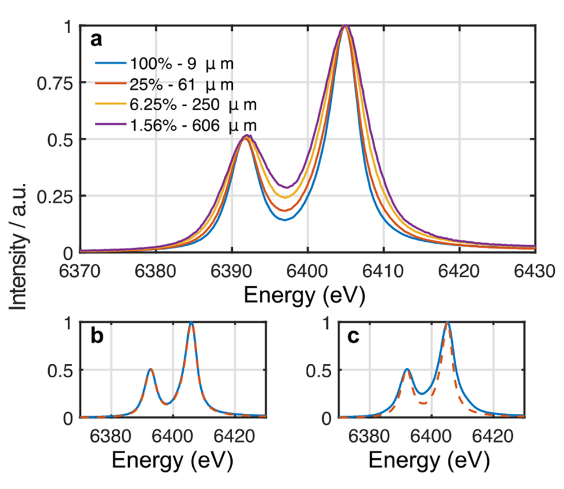

图1：不同粒径分布样品的XAS表现
样本的基体与支撑材料亦需仔细确认。理想的基体应在测量能区内具有低吸收截面和平缓背景，以便在后期扣除时减少误差。常用的Kapton薄膜、BN或低Z塑料虽相对惰性，但其微弱吸收边仍可能在高灵敏度测量中产生背景信号，需要提前测试并扣除。

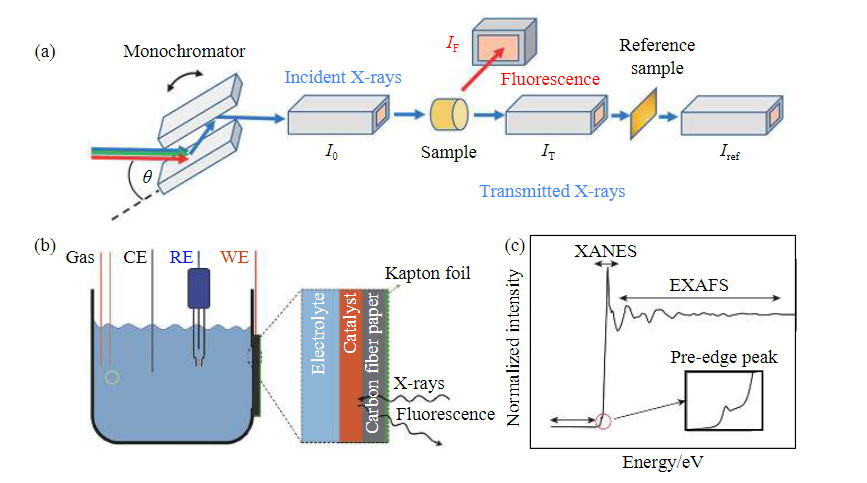

图2：实验装置和图谱分析
几何尺寸与安装方式是决定信号稳定性的另一核心因素。样本尺寸应大于X射线束斑并保持完全覆盖，且在测量过程中位置必须稳定，不得因振动或热胀冷缩而偏移。
荧光模式通常要求样本与束流保持约45°倾角以优化荧光收集效率并减少自吸收。针对不同束线的探测器布局和样品夹具，需要事先了解并根据实验要求设计合适的安装方案。

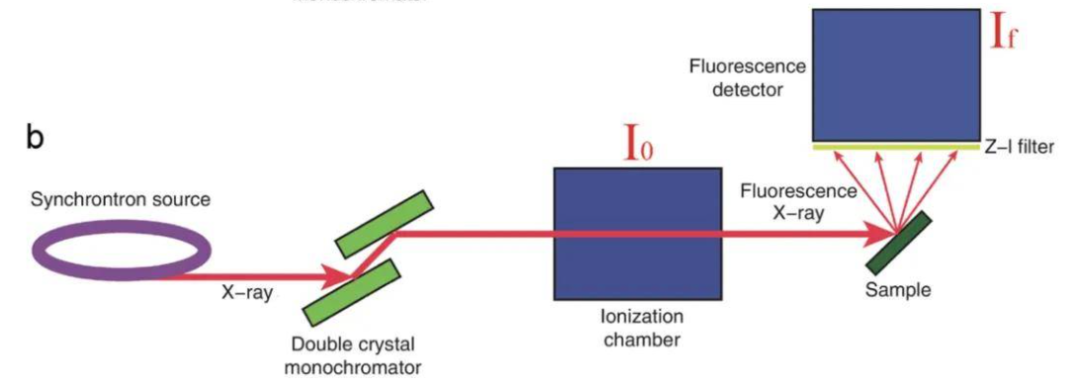

图3：荧光模式示意图
样本的化学稳定性与辐照耐受性也必须提前评估。某些催化剂或纳米材料在空气中易氧化或吸湿，在光束长期照射下甚至可能发生光还原或结构坍塌。对于这类样本，应考虑在惰性气体环境或低温下封装，必要时采用快速扫描模式以降低束损。
样本的运输与储存安全也需确保。若材料具有毒性或放射性，需符合光源实验站的安全运输规范；若样本对湿度或温度敏感，需采用真空封装或低温运输以防止结构变化。针对原位测量的特殊样品环境，还需提前规划气氛控制、加热或冷冻单元的兼容性与操作流程。
与光源站工作人员确认所测元素的吸收边是否在束线可调能区内，单色器能量分辨率及扫描步长是否满足XANES/EXAFS所需精度，并确保样本尺寸与原位池或冷冻样品架兼容。
只有在化学、几何与环境等所有条件均得到严格确认后，才能最大化同步辐射XAS数据的结构解析能力与定量可靠性。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
👉立即预约，抢占发表先机！
