同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

同步辐射光谱技术凭借高亮度、高分辨率及元素特异性,成为揭示纳米材料电子结构的核心工具。其中,X 射线吸收光谱(XAS)、价带光电子能谱(VB-PES)与扫描光电子显微镜(SPEM)分别从 “未占据电子态”“占据电子态”“局域元素分布” 三个维度,为碳基纳米材料(碳纳米管、富勒烯等)与氧化锌(ZnO)纳米棒 / 纳米线的电子特性研究提供了全方位表征手段。以下结合具体实验案例,系统梳理同步辐射光谱技术在两类纳米材料中的应用与关键发现。

一、碳基纳米材料的电子特性表征

碳基纳米材料因碳原子的 sp²/sp³ 杂化灵活性,呈现出丰富的结构形态(碳纳米管、富勒烯、石墨烯衍生物等),其电子特性与尺寸、取向、掺杂状态紧密相关。同步辐射光谱技术可精准捕捉这些因素引发的电子态变化,为理解其功能机制提供直接证据。

(一)碳纳米管(CNTs)的电子结构解析

碳纳米管(CNTs)可视为石墨烯片卷曲形成的管状结构,其电子特性(金属性 / 半导体性)由管径与螺旋度决定。XAS、VB-PES 与 SPEM 的联用,清晰揭示了 CNTs 的电子态分布规律。

1. XAS 揭示未占据电子态与结构关联

XAS 的 C K 边光谱是解析 CNTs 未占据电子态的核心手段,其特征峰对应特定轨道跃迁:286 eV 附近的强峰源于 C 1s→π轨道跃迁,293 eV 附近的峰对应 C 1s→σ轨道跃迁,而 287.5-288 eV 的弱峰则归属于石墨类层间自由电子态。

管径依赖效应:实验表明,CNTs 的管径越小,π*/σ峰强度比越高 —— 如管径 10±5 nm 的 CNTs,其 π峰强度显著高于 220±100 nm 的粗管径 CNTs。这是因为细管径 CNTs 的石墨烯片卷曲程度更高,π 轨道重叠减弱,导致未占据 π态密度增加;同时,细管径样品中还观测到 283.5 eV 的缺陷态峰(归属于无序碳结构),证实小尺寸易引入拓扑缺陷。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

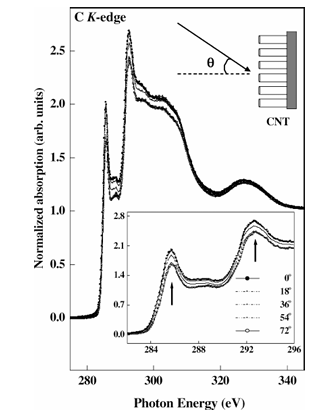

取向依赖效应:对于高度取向的 CNTs,角度 – dependent XANES 光谱显示,当入射光与样品表面法线夹角 θ 从 72° 降至 0° 时,π与 σ峰强度显著增强。这是因为 θ 减小意味着入射光偏振方向更接近 CNTs 轴向,而取向 CNTs 的 π态沿轴向分布更密集,且尖端区域未占据态密度高于侧壁 ——θ=0° 时光谱以尖端贡献为主,θ=72° 时则以侧壁贡献为主,直接证实 CNTs 尖端的电子态富集特性。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

掺杂改性效应:氮掺杂(CNₓNTs)会显著调控 CNTs 的电子结构。C K 边 XANES 显示,CNₓNTs 的 π峰较纯多壁碳纳米管(MWCNTs)上移 0.3 eV,归因于 N 原子的电负性差异引发带弯曲;N K 边 XANES 进一步识别出三种 N 存在形式:398.4 eV 对应吡啶型 N(N 原子与两个 C 原子结合)、400.7 eV 对应石墨型 N(N 原子替换石墨晶格中的 C 原子)、401.1 eV 对应分子态 N₂(被困于 CNTs 竹节状结构中)。高温退火(1000℃)后,分子态 N₂的特征峰消失,证实 CNTs 可作为 N₂存储载体。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

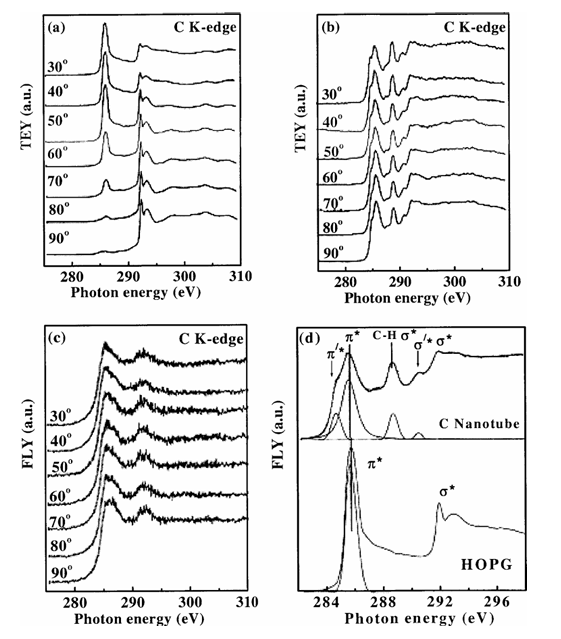

氢化改性效应:氢化后的单壁碳纳米管(SWCNTs)在 C K 边 XAS 光谱中,288-291 eV 出现新峰(归属于 C-H键),同时 π峰强度减弱。这是因为 H 原子与 CNTs 侧壁的 C=C 键结合,破坏 π 共轭体系,导致未占据 π态减少。XPS 进一步证实,约 65±15 at% 的 C 原子可形成 C-H 键,对应 5.1±1.2 wt% 的氢容量,且室温下稳定性优异,为 CNTs 基储氢材料设计提供依据。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

2. VB-PES 解析占据价带电子态

VB-PES 通过测量价带光电子动能,揭示 CNTs 的占据电子态分布。对比石墨与 CNTs 的 VB-PES 光谱,二者在 2.0-7.6 eV 区间均出现 C 2pπ 态特征峰(与 C 2pσ 态重叠),但 CNTs 的该峰强度显著低于石墨 —— 这是因为 CNTs 的石墨烯片卷曲导致 π 轨道重叠程度降低,C 2pπ 态密度减少;同时,CNTs 在 11.5 eV 附近的 C 2pσ 态峰强度略高于石墨,证实卷曲引发的 sp²-sp³ 杂化混合增强。取向 CNTs 的 VB-PES 光谱还呈现明显的各向异性:取向 MWCNTs 在费米能级(E_F)附近的态密度显著高于随机取向样品,且沿管径方向的偏振依赖性较弱,表明取向 CNTs 的电子态主要由尖端贡献(而非侧壁)。这一发现为 CNTs 的场发射应用提供关键解释 —— 尖端高态密度可降低电子发射势垒,提升场发射效率。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

3. SPEM 捕捉局域电子态差异

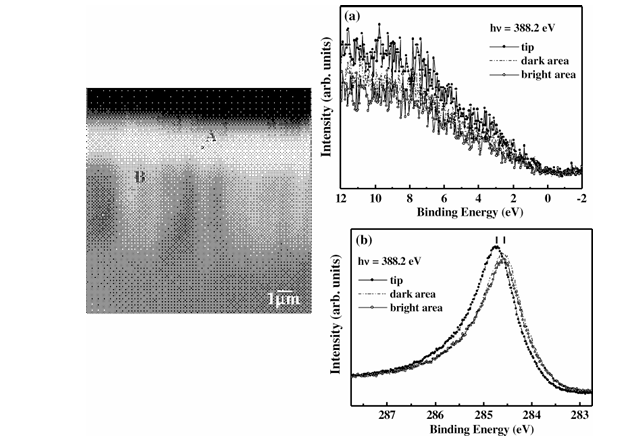

SPEM 的亚微米空间分辨率,可直接区分 CNTs 不同区域(尖端 / 侧壁)的电子态分布。对高度取向 CNTs 的 SPEM 表征显示,尖端区域的 C 1s 光电子强度显著高于侧壁,且价带全能量范围的态密度更丰富 —— 尖端价带光谱在 1 eV 以下(近 E_F)的强度是侧壁的 1.5 倍,证实尖端悬键态富集。此外,尖端 C 1s 核心能级向高结合能偏移约 0.2 eV,可能源于尖端电荷积累引发的带弯曲;而侧壁无明显氧化峰(285 eV 附近),说明未被空气氧化,排除了杂质对电子态的干扰。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

(二)富勒烯的电子结构与化学改性

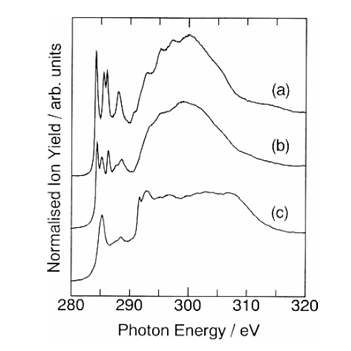

富勒烯(C₆₀、C₇₀)是由五边形与六边形碳环构成的球状分子,其电子特性源于离散的分子轨道能级。XAS 技术可精准捕捉富勒烯的轨道分裂与化学改性效应。C₆₀的 C K 边 XANES 光谱在 285-290 eV 区间出现多重尖锐峰,对应 C 1s→π轨道跃迁 —— 与 CNTs 的宽峰不同,这些尖锐峰源于 C₆₀分子的离散能级;且因五边形碳环的存在,π轨道简并态分裂,形成独特的峰形。对比 C₆₀与 C₇₀的光谱,C₇₀因增加了六边形碳环,π跃迁峰数量更多,证实分子结构对电子态的直接影响。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

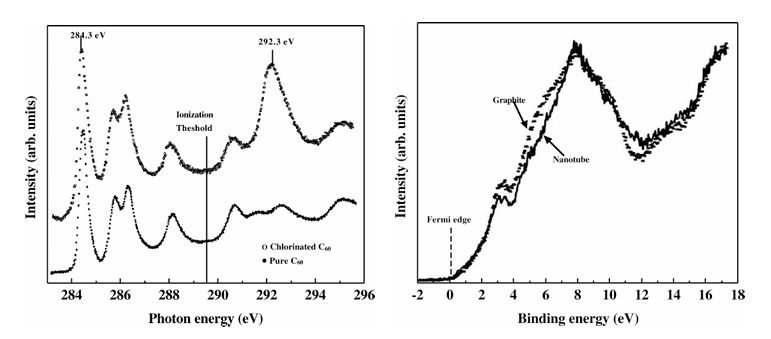

化学改性(如氯化)对 C₆₀电子结构的影响较小:氯化 C₆₀的 C K 边 XANES 光谱与纯 C₆₀在 π跃迁区(284-288 eV)几乎一致,仅在 292.3 eV 出现微弱新峰(归属于 Cl 的 σ* 态),表明 Cl 原子仅通过物理吸附与 C₆₀结合,未破坏其分子骨架与 π 共轭体系 —— 这一结论为富勒烯基复合材料的稳定性设计提供参考。

二、ZnO 纳米棒 / 纳米线的电子特性表征

ZnO 作为 II-VI 族半导体,其纳米棒 / 纳米线因优异的光电特性,在紫外激光器、传感器等领域应用广泛。同步辐射光谱技术揭示了 ZnO 纳米材料的尺寸效应、取向依赖及掺杂调控规律,为其器件性能优化提供关键依据。

(一)XAS 揭示尺寸与取向对电子态的调控

ZnO 纳米棒的电子特性与直径、晶体取向紧密相关,O K 边、Zn L₃边与 Zn K 边 XAS 光谱从不同元素视角,完整呈现了这些影响因素。

1. O K 边:未占据 O 2p 态的尺寸依赖

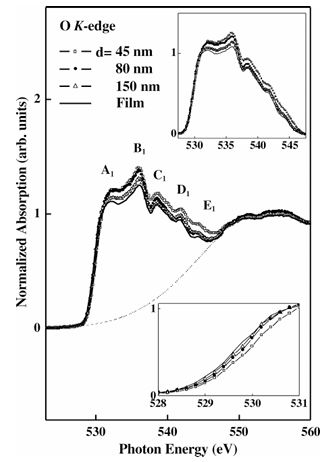

O K 边 XAS 光谱反映 O 1s→未占据 O 2p 态的跃迁,其特征峰(A₁-E₁)对应 O 2p 与 Zn 4sp/3d 轨道的杂化态。实验表明,ZnO 纳米棒直径越小,O K 边特征峰强度越高 —— 如 45 nm 直径的纳米棒,其 O 2p 态峰强度显著高于 150 nm 直径样品,且吸收边向高能方向偏移,证实小尺寸纳米棒的带隙展宽。这是因为小尺寸样品的表面 / 体相原子比增大,表面 O 原子的悬键态增多,导致未占据 O 2p 态密度增加。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

2. Zn L₃边:Zn 3d 反键态的变化

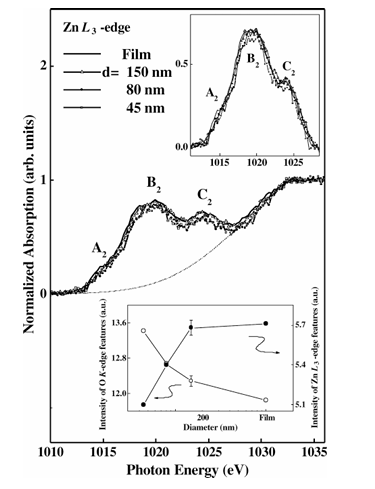

Zn L₃边 XAS 光谱对应 Zn 2p→4s/3d * 轨道跃迁,其特征峰(A₂-C₂)强度随纳米棒直径减小而降低。拟合分析显示,45 nm 直径纳米棒的 Zn 3d 反键态数量仅为 150 nm 样品的 60%,这是因为小尺寸纳米棒中 Zn-O 键的杂化减弱 —— 表面张力导致 Zn-O 键长收缩,O 2p 与 Zn 3d 轨道重叠减少,反键态密度降低。同时,O K 边与 Zn L₃边的积分强度呈负相关,进一步证实 O 2p-Zn 3d 杂化随尺寸减小而减弱。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

3. 取向依赖:尖端与侧壁的电子态差异

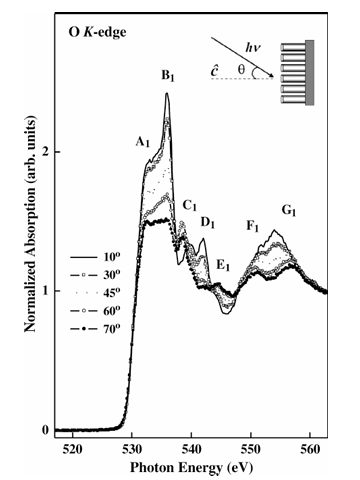

角度 – dependent XAS 可区分 ZnO 纳米棒尖端与侧壁的电子态。当入射光与样品表面法线夹角 θ=0° 时,光谱以尖端贡献为主;θ=70° 时则以侧壁贡献为主。O K 边光谱显示,尖端区域的 O 2pπ 态(沿 c 轴)强度高于侧壁,而侧壁的 O 2pσ 态(垂直 c 轴)强度更显著;Zn K 边光谱则呈现相反趋势 —— 尖端 Zn 4pπ 态强度较低,侧壁 Zn 4pσ 态更强。这些差异证实:ZnO 纳米棒尖端由 O 离子终止(O 2p 悬键态富集),侧壁则以 Zn-O-Zn 键为主,为理解其表面反应活性提供了结构依据。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

(二)VB-PES 与 SPEM 的局域电子态分析

VB-PES 与 SPEM 从 “宏观价带” 与 “微观局域” 两个层面,补充了 ZnO 纳米棒的电子态信息。VB-PES 光谱显示,ZnO 纳米棒的价带可分为两个区域:低结合能区(0-5 eV)以 O 2p-Zn 4sp 杂化态为主,高结合能区(5-10 eV)对应 O 2p-Zn 3d/4sp 杂化态。直径越小,价带峰强度越强且带宽越窄 ——45 nm 纳米棒的价带强度是 150 nm 样品的 1.8 倍,证实小尺寸样品的表面态增强。SPEM 进一步捕捉到尖端与侧壁的电子态差异:尖端区域的价带特征峰 A₄(近 E_F,归属于 O 2p 悬键态)强度是侧壁的 1.6 倍,而峰 B₄(深价带,O 2p-Zn 3d 杂化)强度无明显差异。同时,Zn 3d 核心能级在尖端与侧壁的结合能一致,排除 Zn 化学环境变化的影响,证实尖端电子态增强源于 O 悬键态富集 —— 这一发现为 ZnO 纳米棒的气敏传感应用提供解释,即尖端高 O 悬键态密度可增强对气体分子的吸附与电荷转移。

同步辐射光谱技术解析碳基与 ZnO 纳米材料的电子特性

(三)掺杂对 ZnO 纳米棒电子结构的调控

Co 与 Mg 掺杂是调控 ZnO 纳米棒磁性与导电性的关键手段,XAS 与 SPEM 可清晰捕捉掺杂引发的电子态变化。Co 掺杂 ZnO 纳米棒的 O K 边 XAS 光谱显示,其近边特征峰强度低于纯 ZnO,证实 Co 替换 Zn 后,O 离子的有效电荷增强(Co 电负性高于 Zn,吸引 O 2p 电子);而 Mg 掺杂样品的 O K 边峰强度同样降低,但费米能级附近态密度无明显增加,表明 Mg 掺杂不提升导电性,仅通过晶格畸变调控带隙。SPEM 表征进一步证实,Co 掺杂 ZnO 纳米棒的尖端 O 2p 态密度高于侧壁,且近 E_F 态密度增加,为其室温铁磁性提供解释 ——Co 离子与 O 空位形成的束缚磁极化子,通过 O 2p 轨道介导铁磁耦合;而 Mg 掺杂样品无此现象,证实掺杂元素的电子构型对磁性的关键影响。

三、总结与技术价值

同步辐射光谱技术通过 XAS、VB-PES 与 SPEM 的协同应用,实现了碳基与 ZnO 纳米材料电子特性的多维度解析:对碳基纳米材料,明确了管径、取向、掺杂对 π*/σ* 态的调控规律,为其储氢、场发射应用提供机制支撑;对 ZnO 纳米材料,揭示了尺寸依赖的带隙展宽与尖端 / 侧壁电子态差异,为光电器件优化提供实验依据。未来,随着同步辐射光源亮度提升与时间分辨技术的发展,有望进一步捕捉纳米材料动态电子过程(如光诱导电荷转移、催化反应中间体演化),为纳米科技的基础研究与应用开发提供更强大的表征工具。
