同步辐射光谱技术：纳米材料结构与性能的精准解析工具

同步辐射光源凭借高亮度、可调谐、高偏振性及独特时间结构等优势，衍生出 XAFS、XEOL、XES 等核心光谱技术，成为解析纳米材料局域结构、电子态与光学性能的核心工具。本文聚焦金属纳米颗粒、半导体纳米线 / 纳米带及碳基纳米材料三大体系，结合同步辐射技术的应用实例，系统拆解纳米材料的结构 – 性能关联机制。

一、核心同步辐射光谱技术原理与功能

同步辐射光谱技术通过精准捕捉 X 射线与物质的相互作用，实现从原子尺度到宏观性能的多维度表征，其核心技术的原理与功能各有侧重。

（一）XAFS：原子局域结构的 “探针”

X 射线吸收精细结构（XAFS）分为近边吸收（XANES）与扩展边吸收（EXAFS）两部分，是研究原子近邻环境的核心手段。XANES 聚焦吸收边附近 0-50 eV 能量范围，通过核心电子向未占据态的跃迁，解析材料的局部对称性、化学键类型及元素价态；EXAFS 则覆盖吸收边以上 40-1000 eV 区域，利用光电子的单散射效应，获取配位 number、键长、德拜 – 沃勒因子等关键结构参数。其核心公式 k (Å⁻¹)=√[(E-E₀)/3.81 (eV・Ų)]（k 为光电子波数），为定量分析提供基础。对于纳米材料而言，XAFS 无需长程有序结构，可精准捕捉尺寸减小引发的配位环境变化与局部无序度。

（二）XEOL/TRXEOL：光学性能的 “解码器”

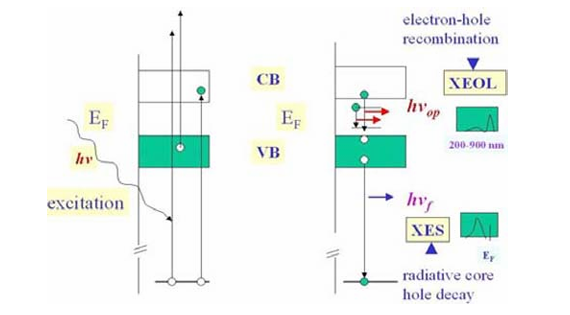

X 射线激发光学发光（XEOL）通过 X 射线激发核心电子，引发电子 – 空穴对辐射复合产生发光，兼具元素特异性与位点选择性。同步辐射的可调谐性使其可针对性激发特定元素或化学键，实现发光来源的精准定位。时间分辨 XEOL（TRXEOL）则利用同步辐射脉冲（~100 ps），捕捉纳秒级发光寿命，揭示动态发光机制。该技术突破传统光学激发局限，能区分表面缺陷与体相本征发光，为纳米材料光学性能优化提供直接依据。

（三）XES 与 XPS：电子态的 “测绘仪”

X 射线发射光谱（XES）通过核心空穴被价带电子填充时的荧光辐射，探测价带态密度，规避了 XPS 在纳米材料中易出现的电荷积累问题，更具体相敏感性。X 射线光电子能谱（XPS）则通过分析光电子动能，获取芯能级结合能与价带结构，揭示元素化学环境与电子分布。二者互补，可完整呈现材料的占据态与未占据态电子结构，为理解导电性、磁性等性能提供关键支撑。

二、金属纳米颗粒：尺寸与表面化学的双重调控

金属纳米颗粒的性能强烈依赖尺寸与表面修饰，同步辐射技术清晰揭示了其结构演变与性能调控机制。

（一）Au 纳米颗粒：尺寸主导的性能转变

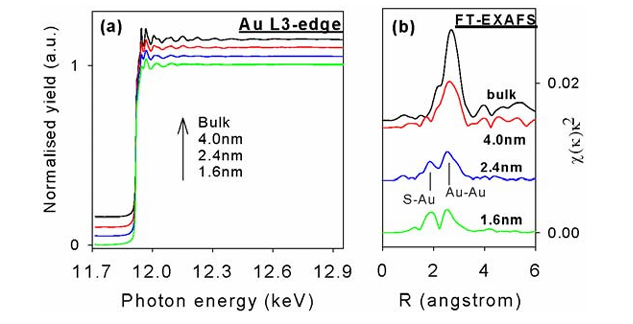

通过软模板法制备的硫醇包覆 Au 纳米颗粒（1.6-4.0 nm），其结构与性能随尺寸呈现规律性变化。XRD 分析显示，随着尺寸减小，纳米颗粒出现晶格收缩，衍射峰宽化，符合谢乐公式推导的晶粒尺寸减小规律。XAFS 表征进一步证实，尺寸从 4.0 nm 降至 1.6 nm 时，Au 原子的配位数显著降低，d 带空穴数量增加 11.2%，导致电子结构重构。光学性能上，4.0 nm 颗粒呈现典型金属等离子体共振峰，而 1.6 nm 颗粒因量子限制效应转变为绝缘体，出现～1.7 eV 伪能隙，并发光特性（760 nm 附近），实现金属 – 绝缘体 – 发光体的性能跨越。

（二）表面配体的调控作用

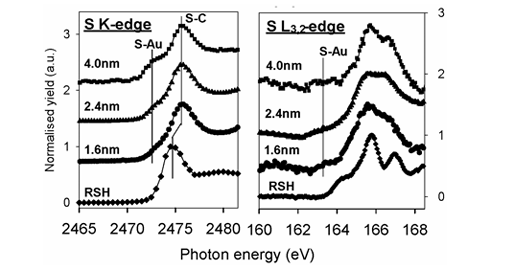

配体与 Au 纳米颗粒的相互作用直接改变其电子结构：硫醇等强相互作用配体通过 Au-S 键引发电荷转移，使 d 带空穴增多，诱导纳米颗粒产生磁性；而胺基等弱相互作用配体对电子态影响微弱，无法引发磁性转变。S K-edge XANES 光谱清晰显示，Au-S 相互作用随颗粒尺寸减小而增强，进一步证实表面化学对纳米性能的调控作用。此外，硬模板法制备的 Rh 纳米颗粒沉积于多孔硅表面时，同步辐射技术捕捉到表面氧化引发的 d 带电荷耗尽，同时 Rh 颗粒通过竞争吸收淬灭基底发光，体现了界面相互作用的重要性。

三、半导体纳米线 / 纳米带：维度与形貌的性能主导

半导体纳米线 / 纳米带的一维结构使其呈现独特的量子限制效应与形貌依赖性，同步辐射技术揭示了其结构演变与光学性能的内在关联。

（一）Ⅳ 族半导体：量子限制与氧化层效应

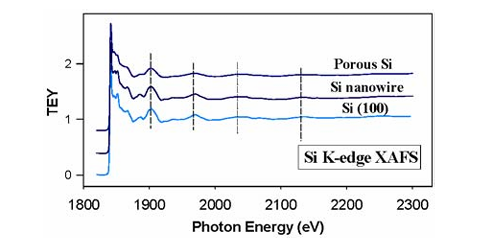

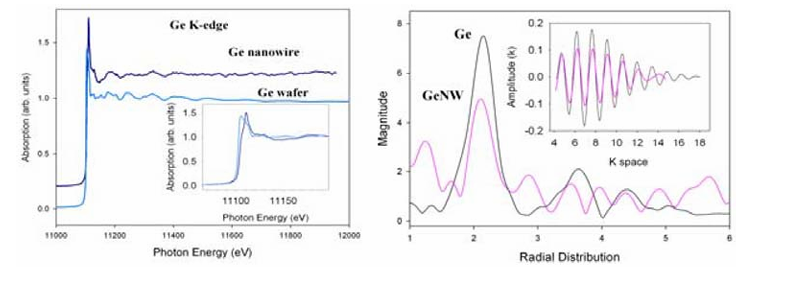

Si 与 Ge 纳米线是纳米电子器件的核心候选材料，其性能受量子限制与表面氧化层共同调控。Si 纳米线表面普遍存在 3-4 nm 厚的 SiO₂层，XEOL 光谱显示其发光源于三部分：460 nm（SiO₂缺陷）、530 nm（Si 纳米晶量子限制发光）及 630 nm（Si-SiO₂界面缺陷）。HF 处理后，氧化层变薄，530 nm 发光峰减弱而 450 nm 峰增强，证实氧化层缺陷对发光的贡献。Ge 纳米线因更大的激子半径（24.3 nm），量子限制效应更显著，XAFS 显示其 Ge-Ge 配位数低于体相 Ge，长程有序性下降，但仍保持金刚石结构特征。

（二）Ⅱ-Ⅵ 族与 Ⅲ-Ⅴ 族半导体：相结构与发光关联

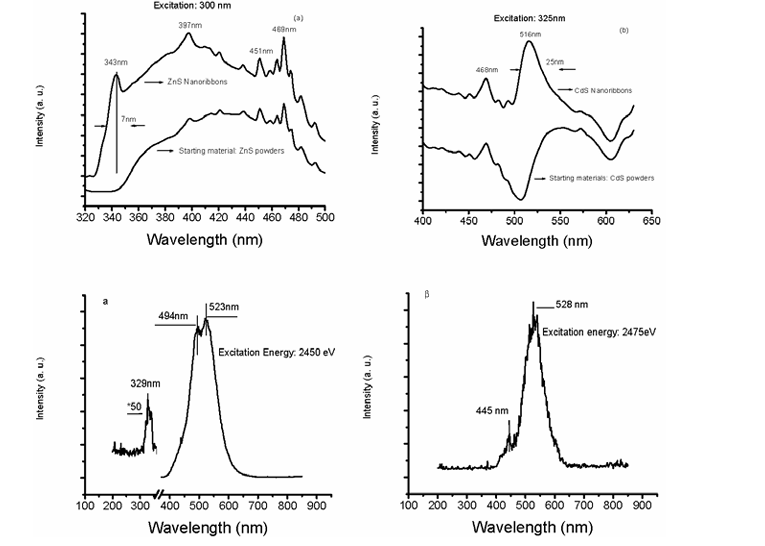

ZnS、CdS、GaN 等化合物半导体纳米线 / 纳米带的光学性能与相结构密切相关。ZnS 纳米带以纤锌矿相为主，局部存在闪锌矿相，XEOL 光谱中 338 nm 对应纤锌矿本征发光，430 nm 与 520 nm 则源于闪锌矿相的空位缺陷与 Au 杂质。CdS 纳米带经同步辐射激发后，呈现 528 nm 带隙发光与 445 nm 缺陷发光，且发光强度显著高于体相粉末。GaN 纳米线的锯齿形形貌使其呈现 400 nm 蓝发光（带隙本征）与 650-800 nm 红发光（缺陷），体现了形貌对电子态的调控作用。

（三）ZnO：形貌主导的结晶度与发光

ZnO 纳米材料的光学性能强烈依赖形貌与结晶度。通过控制氧化条件可制备纳米线、纳米针、纳米花等多种形貌，其中纳米针结晶度最高，XEOL 光谱中 380 nm 带隙发光占主导；纳米线因缺陷密集，485 nm 与 520 nm 缺陷发光显著。这一现象证实，结晶度越高，本征发光越强，缺陷发光越弱，为 ZnO 光电器件的形貌优化提供直接依据。

四、碳基纳米材料：结构演变与性能调控

碳基纳米材料（碳纳米线、碳纳米管、纳米金刚石）的结构多样性使其性能极具可调性，同步辐射技术精准捕捉了其结构演变与电子态变化。

（一）碳纳米线与碳纳米管：从无定形到结晶态的转变

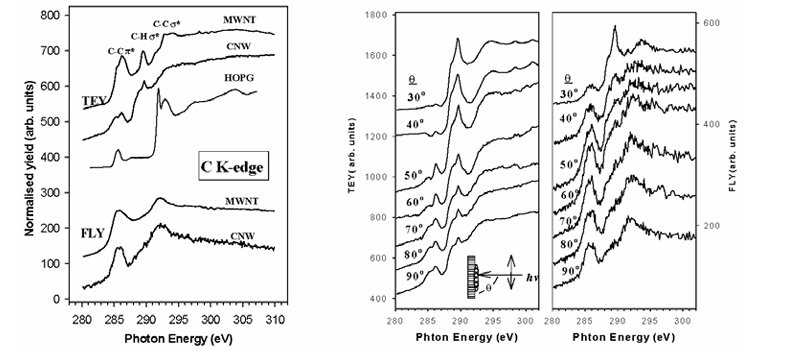

无定形碳纳米线（CNW）经退火可转化为多壁碳纳米管（MWNT），C K-edge NEXAFS 显示，CNW 在 287-290 eV 区域存在 C-H 键的 σ共振，而 MWNT 的 π共振（285 eV）更显著，证实石墨化程度提升。角度依赖光谱表明，CNW 内部已存在部分取向的 sp² 杂化碳结构，为退火转化为 MWNT 提供结构基础，其管壁石墨烯层间距约 0.34 nm，与体相石墨一致。

（二）纳米金刚石：量子限制与表面效应

纳米金刚石（平均直径 10 nm）嵌入无定形碳基质中，C K-edge XANES 显示 289 eV 处的激子跃迁峰（金刚石特征）出现 0.25 eV 蓝移，归因于量子限制效应导致的带隙展宽。表面敏感的 TEY 光谱与体相敏感的 FLY 光谱对比表明，纳米金刚石表面石墨化程度低于体相，且无明显取向依赖性，证实其多晶特性。此外，立方氮化硼（c-BN）薄膜的同步辐射表征显示，表面为 c-BN 相，底层为类石墨结构的 t-BN 相，体现了同步辐射对多层结构的区分能力。

五、技术价值与应用启示

同步辐射光谱技术的核心价值在于突破传统表征局限，实现纳米材料 “结构 – 电子态 – 性能” 的全链条解析。XAFS 解决了原子局域结构的定量分析难题，XEOL/TRXEOL 揭示了发光机制的动态过程，XES 与 XPS 互补呈现电子态分布，三者联用为纳米材料的精准设计提供技术支撑。

从应用来看，金属纳米颗粒的尺寸与配体调控可为催化剂设计提供依据；半导体纳米线的量子限制效应指导光电器件性能优化；碳基纳米材料的结构演变则助力储能与吸附材料创新。未来，随着飞秒级时间分辨、纳米级空间分辨技术的发展，同步辐射光谱将进一步捕捉纳米材料的动态演变过程，为新型纳米功能材料的研发注入更强动力。
