同步辐射光谱技术解析纳米材料电子特性的核心结论与技术价值

同步辐射光谱技术凭借 X 射线吸收光谱（XAS）、价带光电子能谱（VB-PES）与扫描光电子显微镜（SPEM）的协同优势，为碳基纳米材料与氧化锌（ZnO）纳米棒 / 纳米线的电子特性研究提供了多维度、高精度的表征手段。通过对两类材料电子结构的系统探究，不仅揭示了尺寸、取向、掺杂等因素对电子态的调控规律，更建立了电子结构与材料功能性能的关联，为纳米材料的设计与应用提供了关键实验依据。以下结合研究成果，总结核心结论与技术价值。

一、碳基纳米材料电子特性的核心发现

碳基纳米材料（碳纳米管、富勒烯等）的电子特性与其结构参数（管径、螺旋度、取向、掺杂状态）密切相关，同步辐射光谱技术精准捕捉了这些结构 – 电子态关联规律。

（一）碳纳米管（CNTs）：结构调控与功能导向的电子态演变

碳纳米管的电子态具有显著的结构依赖性，其核心规律体现在三个维度：

管径与电子态密度：管径越小，C K 边 XANES 光谱中 π轨道特征峰强度越高，未占据 π态密度增加，同时缺陷态（283.5 eV 附近）更显著。这是因为细管径 CNTs 的石墨烯片卷曲程度更高，π 轨道重叠减弱，且小尺寸易引入拓扑缺陷，导致电子态分布重构。这种特性使细管径 CNTs 在催化、储氢等领域具备潜在优势 —— 氢化后细管径 CNTs 的 C-H * 键形成效率更高，氢容量可达 5.1±1.2 wt%。

取向与局域电子富集：高度取向 CNTs 的电子态呈现明显各向异性，入射光与样品表面法线夹角 θ 越小（接近 0°），π与 σ轨道特征峰强度越强，表明尖端区域未占据态密度显著高于侧壁。SPEM 表征进一步证实，CNTs 尖端的价带态密度在全能量范围均高于侧壁，尤其是费米能级（E_F）附近，这一特性直接降低了电子发射势垒，为其场发射应用提供了核心解释。

掺杂与电子结构改性：氮掺杂（CNₓNTs）通过改变电子分布实现性能调控 ——N 原子的电负性差异引发带弯曲，使 C K 边 π峰上移 0.3 eV；N K 边 XANES 识别出吡啶型、石墨型及分子态 N₂三种存在形式，其中分子态 N₂可通过高温退火释放，证实 CNTs 可作为 N₂存储载体。氢化改性则通过破坏 π 共轭体系，使 π峰强度减弱，同时形成 C-H * 键，为储氢材料设计提供了新路径。

（二）富勒烯：分子结构主导的离散电子态特征

富勒烯（C₆₀、C₇₀）的电子态源于其独特的球状分子结构，与碳纳米管的连续能带特征形成鲜明对比：C₆₀的 C K 边 XANES 光谱在 285-290 eV 区间出现多重尖锐峰，对应 C 1s→π轨道跃迁，这是由于五边形碳环导致 π轨道简并态分裂，且分子离散能级使峰形呈现尖锐特征。化学改性（如氯化）对其电子结构影响较小，仅在 292.3 eV 出现微弱的 Cl 衍生 σ* 态峰，表明 Cl 原子以物理吸附形式存在，未破坏 C₆₀分子骨架与 π 共轭体系，这一结论为富勒烯基复合材料的稳定性设计提供了重要参考。

（三）碳基纳米材料的共性规律与功能启示

π-σ 轨道杂化主导电子特性：碳基纳米材料的电子态主要由 C 2pπ 与 C 2pσ 轨道的杂化状态决定，结构扭曲（如 CNTs 的卷曲、富勒烯的球状结构）会改变轨道重叠程度，进而调控态密度分布。例如，CNTs 的卷曲导致 C 2pπ 态密度降低，C 2pσ 态密度略增，使电子特性介于石墨与金刚石之间。

缺陷与表面态的关键作用：缺陷（如 CNTs 的拓扑缺陷、富勒烯的五元环）与表面态（如 CNTs 的 C-H * 键、表面悬键）是调控电子特性的重要因素。缺陷态可引入新的电子跃迁通道，表面态则增强材料与外界的相互作用（如气体吸附、电荷转移），为催化、储氢等功能提供活性位点。

二、ZnO 纳米棒 / 纳米线电子特性的核心发现

ZnO 纳米棒 / 纳米线作为典型的 II-VI 族半导体，其电子特性受尺寸、取向、掺杂等因素调控，同步辐射光谱技术揭示了其独特的电子态演变规律与表面特性。

（一）尺寸效应：表面态主导的电子态重构

ZnO 纳米棒的电子态具有显著的尺寸依赖性，核心规律体现在元素轨道杂化与能隙调控：

O 2p 与 Zn 3d 轨道杂化：随着直径减小，O K 边 XANES 光谱中未占据 O 2p 态特征峰强度增加，而 Zn L₃边中 Zn 3d 反键态特征峰强度降低，表明 O 2p-Zn 3d 轨道杂化作用减弱。这是因为小尺寸纳米棒的表面 / 体相原子比增大，表面 O 原子悬键态增多，同时表面张力导致 Zn-O 键长收缩，轨道重叠程度降低。

能隙展宽与表面态增强：小尺寸 ZnO 纳米棒（如 45 nm 直径）的 O K 边吸收边向高能方向偏移，证实能隙展宽；同时 Zn K 边中未占据 Zn 4p 态特征峰强度增加，表明近导带底（CBM）表面态增强。这种特性使小尺寸 ZnO 纳米棒在紫外探测、光催化等领域具备优势 —— 表面态可促进光生载流子分离，提升光响应效率。

（二）取向与表面终止：局域电子结构的差异化分布

ZnO 纳米棒的电子态呈现明显的取向依赖性，且表面终止原子决定局域电子特性：

取向与轨道 anisotropy：角度 – dependent XAS 表征显示，入射光与 c 轴夹角不同，探测到的电子态存在显著差异 —— 小角度（θ=0°）主要探测尖端（c 轴方向）的 O 2pπ 态与 Zn 4pπ 态，大角度（θ=70°）主要探测侧壁（bilayer 方向）的 O 2pσ 态与 Zn 4pσ 态。这种 anisotropy 源于 σ 键与 π 键的取向差异， bilayer 键垂直于 c 轴，而 c 轴键平行于 c 轴，使不同取向的轨道贡献具有选择性。

表面终止原子与电子态：SPEM 与 XAS 联合表征证实，ZnO 纳米棒尖端由 O 离子终止，而非 Zn 离子。尖端区域的 O 2p 悬键态密度高于侧壁，导致价带光谱中近 E_F 特征峰强度显著增强，这一特性增强了尖端对气体分子的吸附与电荷转移能力，为气敏传感应用提供了结构基础。此外，ZnO 纳米棒的晶格参数呈现各向异性畸变：a/b 轴收缩～0.04 Å（表面张力效应），c 轴伸长～0.1 Å（Zn-O 键长守恒趋势），这种晶格畸变进一步调控了电子态分布。

（三）掺杂调控：电子态优化与功能增强

Co 与 Mg 掺杂通过替换 Zn 离子，显著调控 ZnO 纳米棒的电子结构与功能特性：

电子态重构：Co 与 Mg 掺杂均使 O K 边近边特征峰强度降低，表明 O 离子的有效电荷增强 ——Co 的电负性高于 Zn，Mg 的电负性低于 Zn，但二者均通过晶格畸变与电荷转移，改变 O 2p 轨道的电子分布，增加 O 2p 主导的价带态密度。

功能差异化：SPEM 表征显示，Co 掺杂可增加 E_F 附近态密度，通过氧空位介导的极化子渗流模型实现室温铁磁性；而 Mg 掺杂虽不提升 E_F 附近态密度，但可调控带隙宽度，适用于光电子器件的性能优化。这种掺杂调控规律为 ZnO 基自旋电子学、光电器件的设计提供了新思路。

三、同步辐射光谱技术的核心价值与应用启示

同步辐射光谱技术（XAS、VB-PES、SPEM）在纳米材料电子特性研究中的价值，不仅体现在表征精度与维度的突破，更在于建立了 “结构 – 电子态 – 功能” 的关联，为纳米科技的基础研究与应用开发提供了强大支撑。

（一）技术层面：多维度互补的表征优势

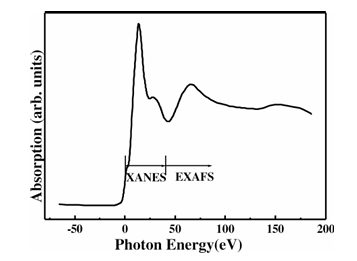

XAS：未占据电子态与局部结构的精准解析：XAS（含 XANES 与 EXAFS）对局部原子环境高度敏感，可同时获取未占据电子态（XANES）与键长、配位数等结构信息（EXAFS），无需依赖晶体尺寸，适用于各类纳米材料。例如，通过 O K 边与 Zn L₃边 XANES 的协同分析，明确了 ZnO 纳米棒的尺寸依赖型杂化作用演变；利用 N K 边 XANES，识别出 CNₓNTs 中 N 的多种存在形式。

VB-PES：占据价带电子态的全面呈现：VB-PES 通过测量光电子动能，揭示价带区域的电子态分布，为理解材料的导电性、光学跃迁等特性提供直接依据。例如，对比 CNTs 与石墨的 VB-PES 光谱，明确了卷曲结构对 C 2pπ/C 2pσ 态密度的调控；通过 ZnO 纳米棒的 VB-PES 分析，证实了小尺寸样品的价带窄化与表面态增强。

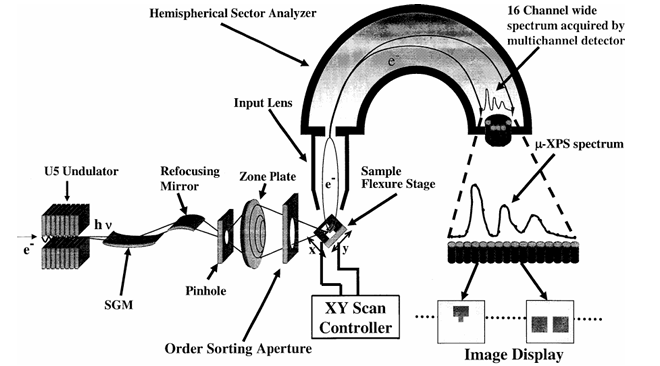

SPEM：局域电子态的空间分辨表征：SPEM 的亚微米空间分辨率，可直接区分样品不同区域（如 CNTs 尖端 / 侧壁、ZnO 纳米棒尖端 / 侧壁）的电子态差异，弥补了宏观光谱技术的空间信息缺失。例如，SPEM 首次证实 CNTs 尖端的全域态密度富集，为场发射机制提供了直接可视化证据。

（二）应用层面：功能导向的材料设计启示

同步辐射光谱技术的研究成果为纳米材料的功能导向设计提供了明确指引：

碳基纳米材料的应用优化：针对场发射应用，优先选择高度取向的细管径 CNTs，利用其尖端高态密度特性提升发射效率；针对储氢应用，可通过氢化改性细管径 CNTs，增强 C-H * 键形成效率；针对催化应用，N 掺杂 CNTs 的吡啶型 N 位点可作为活性中心，调控反应物吸附与电荷转移。

ZnO 纳米材料的应用拓展：气敏传感领域可选用小尺寸 ZnO 纳米棒，利用其尖端 O 悬键态密度高的特性增强气体吸附与响应；自旋电子学领域可采用 Co 掺杂 ZnO 纳米棒，通过铁磁性调控实现自旋相关功能；光电子器件领域可通过 Mg 掺杂优化带隙，或利用小尺寸样品的表面态增强光生载流子分离效率。

四、未来展望：技术升级与应用拓展

当前同步辐射光谱技术在纳米材料电子特性研究中的应用已取得显著突破，但仍存在进一步拓展的空间：

技术升级方向：发展更高空间分辨（纳米级）、时间分辨（飞秒级）的同步辐射光谱技术，捕捉纳米材料动态电子过程（如光诱导电荷转移、催化反应中间体演化）；开发多技术联用系统（如 XAS+SPEM + 理论模拟），实现电子结构 – 微观结构 – 宏观性能的全链条表征。

应用拓展领域：将同步辐射光谱技术推广至更多新型纳米体系（如二维材料、量子点、复合纳米材料），探究其电子特性；针对具体应用场景（如高效催化剂、高灵敏度传感器、新型光电子器件），开展定向设计与性能优化，推动纳米材料从基础研究走向实际应用。

综上，同步辐射光谱技术通过对碳基纳米材料与 ZnO 纳米棒 / 纳米线电子特性的深入解析，揭示了结构调控电子态、电子态决定功能的核心规律。其技术优势不仅在于高精度、多维度的表征能力，更在于为纳米材料的设计提供了量化依据，未来随着技术的持续升级，有望在纳米科技领域实现更多突破性发现，推动功能纳米材料的创新发展与产业应用。
