说明：本文华算科技系统阐释了尺寸效应的核心内涵及其多层次作用机制。读者将深入理解三大主导机制：表面效应、量子尺寸效应以及电子–几何协同效应。为您设计高性能催化剂（精准优化活性位点配位数）、开发量子器件（利用能级离散特性）及调控能源材料（载流子传输与界面反应优化）提供关键理论支撑。

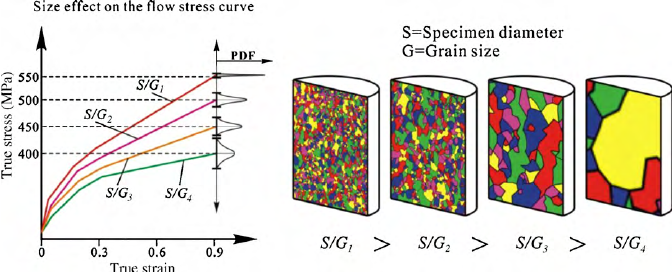

尺寸效应指材料或结构性能随特征尺度变化而发生非经典演化的现象，其本质源于几何尺寸（如构件特征长度、晶粒尺寸、裂纹长度或纳米粒子直径）与材料特征尺度的相对关系改变触发主导物理机制的跃迁。
当特征尺寸接近本征尺度时，连续介质理论失效，表面/界面效应（表面能主导热力学行为）、量子约束效应（空间限域引致电子结构离散化）及统计离散性（小体积缺陷分布涨落）成为主导因素，导致力学性能（如强度、断裂韧性尺度律反转）、物理性质（如光学带隙突变）及失效模式发生根本性转变。
由于纳米材料尺寸极小，其包含的原子数量非常有限，相应的质量也极小。因此，许多在常规宏观物质（通常视为具有无限多原子）中成立的物理现象，无法直接适用于纳米尺度。这种特殊的物理现象被称为“小尺寸效应”。
具体而言，当纳米颗粒的尺寸等于或小于某些物理特征尺度（如光波波长、德布罗意波长、超导态的相干长度或穿透深度）时，晶体的周期性边界条件将被破坏，非晶纳米颗粒表面层的原子密度也会降低。
这些参数的变化导致其在声学、光学、电学、磁学、热学和力学等领域表现出全新的物理特性，统称为“小尺寸效应”。

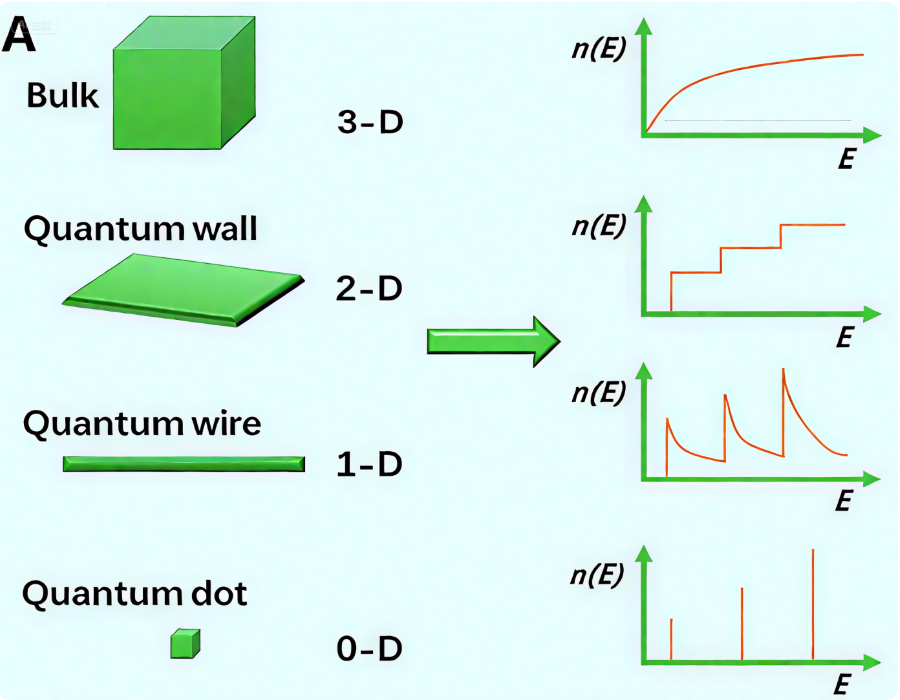

根据电子运动受限程度，纳米材料可分为零维量子点、一维量子线、二维量子阱和三维块体材料。零维量子点指电子在三个维度均受限，即电子无法在三维空间自由运动。
一维量子线指电子在两个维度受限，仅可沿一维自由运动。二维量子阱指电子在一个维度受限，可在二维平面自由运动。三维块体材料指电子在零维受限，即电子可在三维空间自由运动（图1）。
图1. 量子限域效应。
如果一种材料在某一方向上具有较小的尺度，那么在该方向上基态能量和第一激发态的能量会有很大的差异。
例如，通过分离变量的方法求解电子所满足的薛定谔方程，相应的本征能量为Ez0、Ez1 。如果Ez0和Ez1之间的能量差异非常大，在低温条件下，大多数电子都集中在基态，此时z方向的维度可以忽略不计（见图1）
一般来说，在某一方向上的尺度越小，电子受到的限制就越严重，而能量差越大，就越容易满足上述条件。这些效应通常被称为量子限制效应。当纳米材料的一个维度的尺寸小到足以与德布罗意波长或电子的激子玻尔半径相等时，电子和空穴在这个方向上的运动就会受到限制。
与块状材料相比，电子在这个方向上失去了自由度，电子态呈现出量子化的分布。这类系统被称为低维量子系统（例如量子点、量子线和量子阱）。

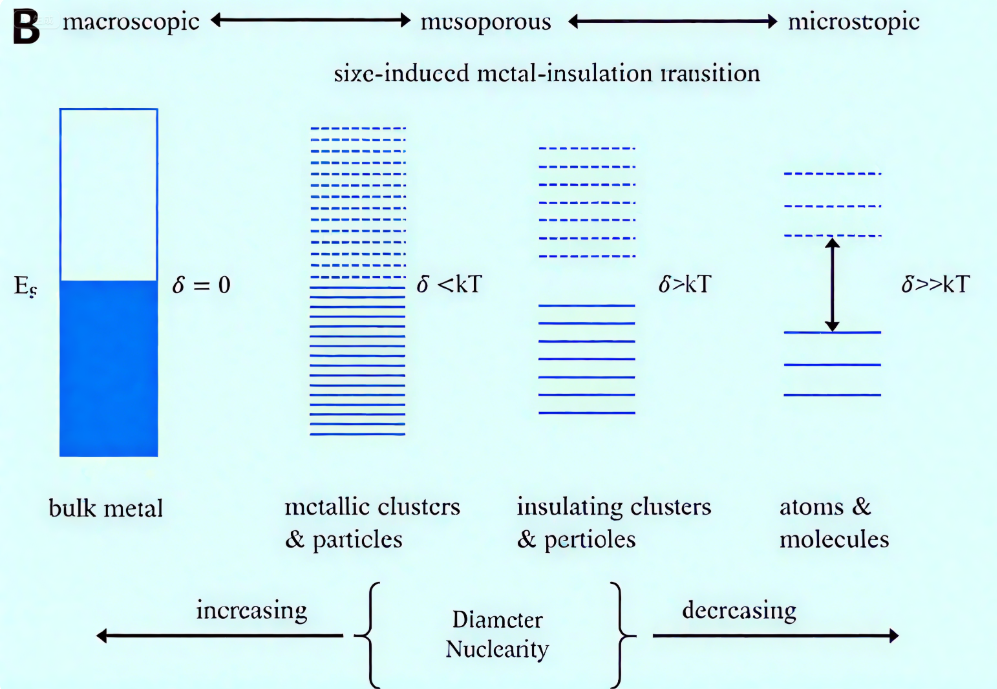

除了量子约束效应，量子尺寸效应也是这些量子系统的基本特征。量子尺寸效应指的是当纳米粒子的尺寸减小到一定值时，靠近费米能级的电子能级从准连续态转变为离散能级，即能级分裂或能隙增宽（通常，纳米半导体粒子具有不连续的最高占据分子轨道和最低未占据分子轨道能级）（图2）。
图2. 尺寸/电子/几何效应。DOI: 10.1002/9783527618316.ch4h。
球形颗粒的表面积正比于其直径的平方，体积正比于直径的立方，因此其比表面积（表面积与体积之比）与直径成反比。
随着粒径减小，比表面积显著增大，表面原子数占比也随之增加，使这些表面原子具有高活性且不稳定性，从而导致颗粒表现出不同于块体材料的特性，这种现象称为表面效应。
随着金属纳米颗粒尺寸减小，具有较低配位数的角原子和边原子所占比例持续上升（即表面不饱和度增加），最终使得不饱和配位原子成为催化反应的主导。

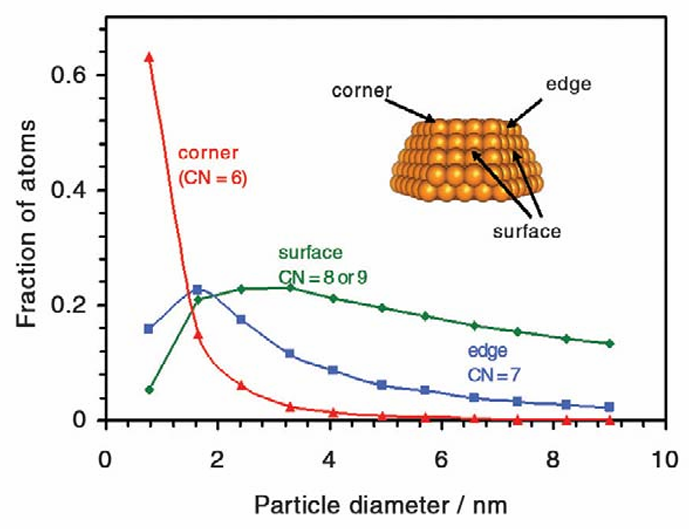

例如，不同直径截角八面体Au颗粒的原子比例图显示，配位数为6、8（或9）和7的角、表面及边缘金属原子的分数对纳米颗粒尺寸表现出强烈依赖性（图3）。
图3. 尺寸依赖的表面配位数效应。DOI: 10.1016/s1748-0132(07)70113-5。

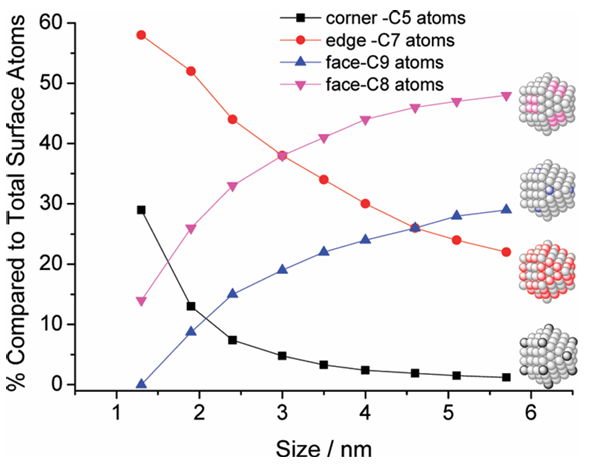

其中，当粒径小于2 nm时，低配位角原子的比例急剧上升，从而引发尺寸依赖的催化性能。规则八面体Rh纳米颗粒表面存在四类原子，按配位数可分别记为C5（角原子）、C7（边原子）、C8（(100)晶面原子）和C9（(111)晶面原子）（图4）。
图4. 尺寸依赖的表面配位数效应。DOI: 10.1021/cs300142u。
显然，随着尺寸增大，晶面原子C8和C9与总表面原子（Cs）的比值持续上升，而C5:Cs和C7:Cs的比值则下降。当粒径减小时，晶面上高配位原子的比例不断降低；边缘和角上的低配位原子比例逐步上升，并在尺寸降至约2.5 nm时占据主导地位。
反应物分子、分解产物、中间体以及甚至产物分子的吸附都是催化反应中的基本步骤。这些吸附过程是发生在催化剂金属原子上的分子行为。反应物分子在催化剂原子上的强吸附是其分解的必要条件。

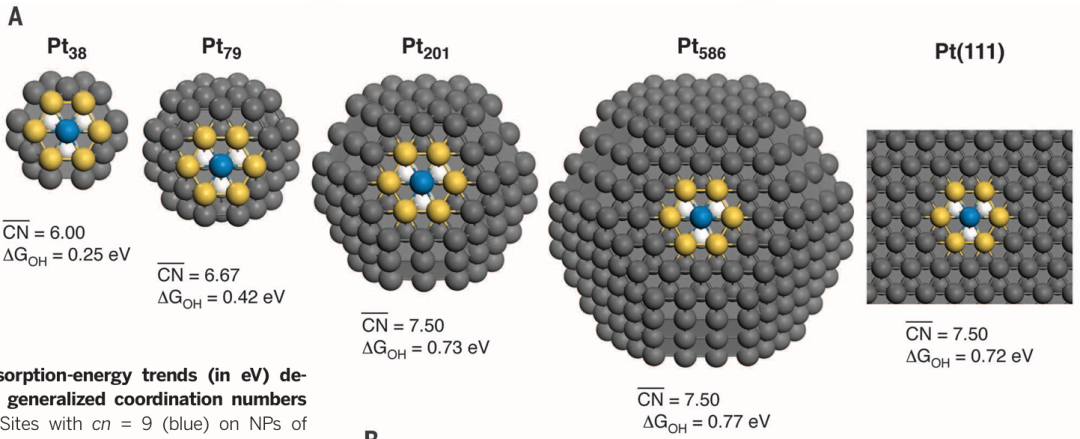

反应物分子的解离物种可与另一反应物分子或其解离产物结合，生成中间物种，最终形成产物分子。反应物分子的吸附能与其所接触金属原子的配位环境密切相关，而尺寸依赖的吸附能则可归因于不饱和配位金属原子的配位数（CN）（图5）。
图5. 尺寸相关的表面吸附能效应。DOI: 10.1126/science.aab3501。
改变催化剂的粒径也会改变其局域电子结构。当金属纳米颗粒尺寸小于量子尺寸效应阈值（1-2 nm）时，其能带结构更像分子而非金属，态密度由连续能级转变为离散能级，导致金属–非金属转变并伴随 HOMO-LUMO 间隙增大。

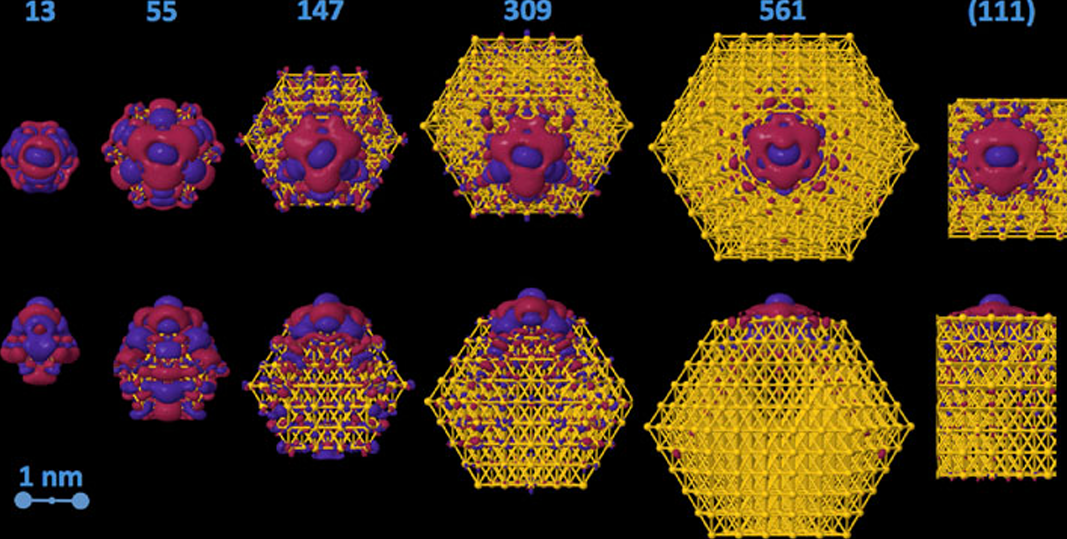

理论计算表明，当Pt团簇的原子数少于147个（约1.6 nm）时即发生这一转变：小于1.6 nm时，Pt团簇的d电子态密度（DOS）呈离散分布；大于1.6 nm 时，则形成更为连续的能带（图6）。
因此，粒径在1-2 nm 范围内的金属纳米颗粒因呈现“类分子”电子态而具有与较大颗粒本质上不同的催化性能（表现为更强的吸附能力）。
图6. 尺寸相关的表面吸附能效应。DOI: 10.1007/s10562-011-0632-0。
纳米材料的催化性能主要由粒径、形貌与界面决定，亦即活性位点的尺寸效应、电子效应和几何效应的协同作用。可控尺寸与形貌的纳米催化材料合成及其反应性能研究，即催化剂的构效关系一直是催化领域的热点。

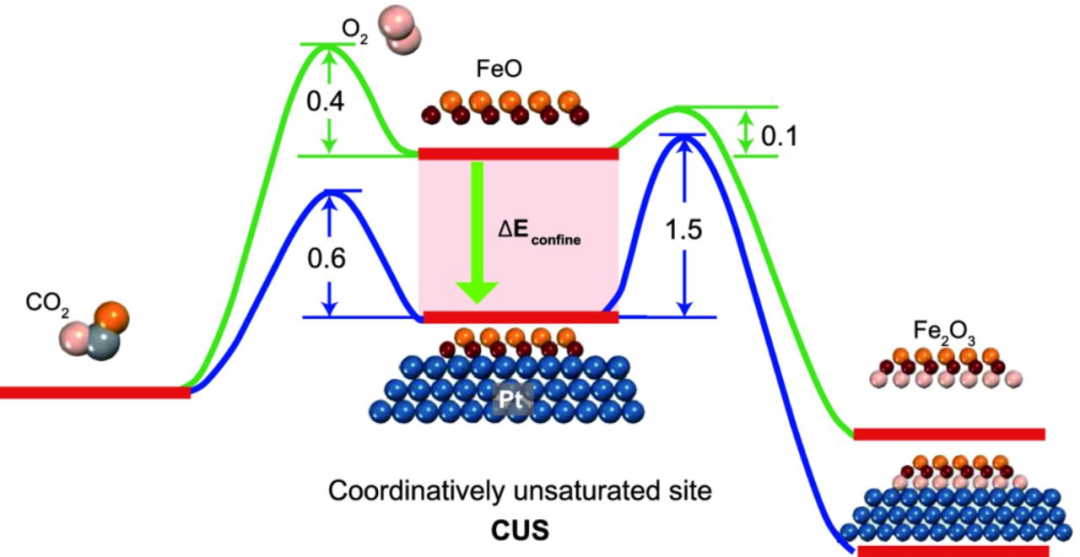

尺寸对纳米材料表面化学活性的调控体现在两方面：一是减弱固体能带对表面价轨道的束缚，提高表面原子形成表面配位键的倾向与强度；二是通过削弱能带作用，放大缺陷、配位数等其他结构因素的影响（图7）。
图7. 界面约束的示意图。DOI: 10.1093/nsr/nwv024。

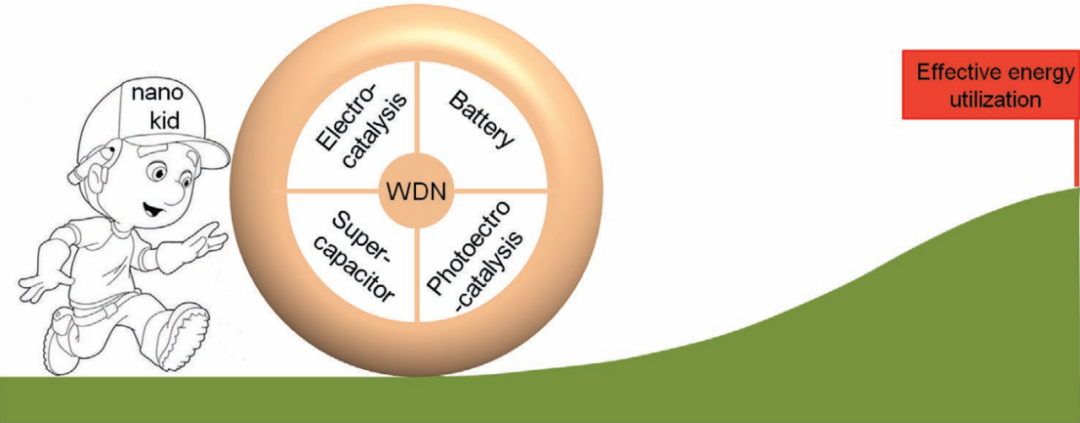

相同的缺陷活性位点在纳米粒子表面对反应活性的提升作用要大于在大块晶体表面的作用。对于电化学或光电化学能源应用，可控的纳米尺寸具有两个优势（图8）。
对于物理传输：（1）缩短电极中载流子的传输长度；（2）扩展与电解质的电极界面；（3）移动电极材料的带边；（4）改变载流子传输特性。
对于化学反应：（1）增加活性位点；（2）调节化学势；（3）提供新的能量转换和存储机制；（4）改变带隙影响光吸收。
图8. 能量利用示意图。DOI: 10.1002/aenm.202001537。
低维纳米结构光催化剂的尺寸、电子结构、几何形态和表面微化学环境的综合效应也能影响光子捕获、光载流子分离和迁移以及表面催化反应过程。金属纳米材料的尺寸效应对热催化反应的活性和选择性具有重要影响。

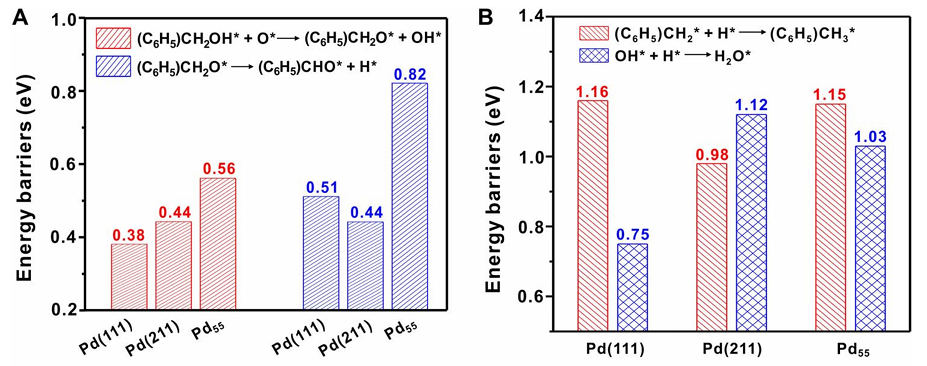

在几何结构方面，随着粒径减小，低配位原子逐渐暴露且比例不断增加，显著改变了催化材料活性中心的配位结构与组成。在电子结构方面，受量子尺寸效应影响，金属颗粒的电子能级也发生明显变化，从而显著影响催化材料与反应物之间的轨道杂化与电荷转移（图9）。
图9. 理论计算出得出的能量势垒。DOI：10.1126/sciadv.aat6413。
尺寸效应以几何–电子–表面三重耦合为主线，揭示了当特征尺度逼近本征长度时，表面能、量子限域与缺陷涨落如何协同改写能带结构、价轨道束缚及活性位配位环境，从而非线性地放大或抑制材料的力学、光学与催化性能。
未来，借助原位多尺度表征及原子级合成技术，可将粒径、形貌、缺陷与界面微环境纳入统一设计框架，为下一代超高比能电池、高选择性催化剂及柔性光电器件提供可预测的、可规模化的理性设计范式。
