说明：金属d带中心理论是理解过渡金属及其表面物理化学性质的核心框架。该参数定义为金属d电子态密度在费米能级附近的加权平均能量位置。
传统认知中，d带中心常被视为负值（低于费米能级），但其物理本质决定了它完全可为正值（高于费米能级）。
本文华算科技深入探讨d带中心可为正值的内在物理机制，重点阐释能带结构、电子填充效应及参考点选择的关键作用，并详述密度泛函理论（DFT）在精确计算和阐释这一现象中的核心地位及其应用价值。
理解d带中心符号的灵活性，对精准预测和设计金属催化剂电子结构及反应活性至关重要。
d带中心概念及其重要性
d带中心是表征过渡金属及其表面电子结构的关键物理量。它本质上是费米能级附近d电子态密度分布的能量重心。该参数深刻影响着金属的诸多核心性质：从化学吸附强度、催化活性与选择性，到材料整体的稳定性、磁性及电学性能。
在表面科学与多相催化领域，d带中心理论建立了金属电子结构与表面吸附、反应性能之间的强关联桥梁，成为理性设计高效催化剂的核心指导原则之一。深入理解其数值（包括正值）的物理来源，是精确预测材料行为、实现性能定向优化的基石。
DOI:10.1021/acsomega.0c05838
一个常见但需澄清的误区是认为d带中心恒为负值（位于费米能级之下）。这种看法源于对部分金属（如铜、银、金等）典型观测结果的过度简化。
事实上，d带中心的数值符号（正负）并非其固有属性，而是高度依赖于金属自身的电子结构特征（如d带宽度、位置、sp-d杂化程度）以及计算或测量时所选取的参考能量点（如费米能级、真空能级）。
因此，正值d带中心不仅理论上可能，也在诸多实际体系（尤其是特定过渡金属及其合金表面）中被理论与实验共同证实，具有明确的物理意义。
d带中心可为正值的物理机制
d带中心可为正值的关键物理根源在于金属能带结构的复杂性与费米能级位置的相对性。在过渡金属中，d电子轨道形成相对局域且窄的能带。
当d带的上边缘能量较高时，若费米能级（EF）恰好处于d带内部或靠近其下边缘位置，d带中心（计算为d带态密度的一阶矩）完全可能位于EF之上，呈现正值。
这直接由态密度分布的形状和EF的具体位置共同决定。例如，具有较少d电子填充的早期过渡金属（如Sc,Ti）或其特定的表面/合金结构，d带较空，费米能级可能切入d带下部，导致d带中心计算值高于EF。
DOI:10.1007/s11244-013-0159-2

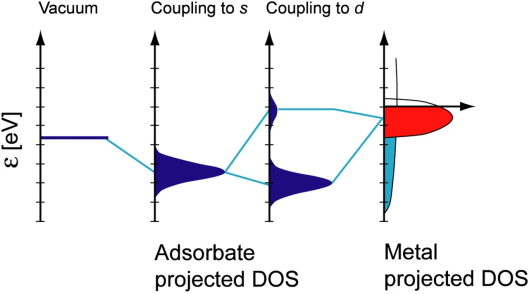

金属中普遍存在的sp-d轨道杂化是促成d带中心上移甚至出现正值的重要推手。sp电子形成的能带通常较宽，能量范围覆盖较广。当sp带与d带发生杂化时，杂化效应倾向于将d带中成键态（Bonding states）推向低能区，而将反键态（Anti-bonding states）推向高能区。
如果费米能级位于或低于反键态能量区域，未被占据的反键态因其能量较高，在计算d带中心时赋予高能量区域更大的权重，从而显著抬高d带中心值，使其更易呈现正值。表面配位不饱和原子或引入拉伸应变等效应常增强这种sp-d杂化。

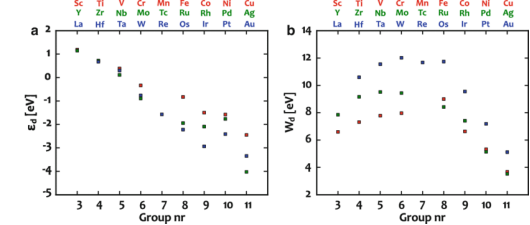

电子填充数是调控d带中心位置的核心因素。根据能带理论，d带电子填充越少，费米能级通常处于d带内相对较低的位置（因为能带尚未被填满）。此时，d带态密度的重心（d带中心）更可能位于费米能级之上。
相反，d带接近全满时（如Ni,Pd,Pt），费米能级往往位于d带顶部或刚超出d带，d带中心通常为负值。
此外，计算或讨论d带中心时参考点的选择至关重要。以费米能为零点定义，正值表示高于EF；若以真空能级为参考，数值及其符号会变化。理论计算中常采用费米能级参考，正值d带中心明确指代其能量高于EF。
DOI:10.1073/pnas.1006652108
DFT计算在d带中心研究中的应用
密度泛函理论（DFT）是计算金属电子结构，特别是d带中心最强大且广泛应用的第一性原理方法。其核心优势在于能直接从原子构型出发，无需经验参数即可高精度求解多电子体系的基态电子结构（包括能带、态密度）。
通过选择合适的交换关联泛函（如PBE,RPBE,HSE等）和赝势，DFT能够可靠地预测各种块体金属、表面、纳米团簇乃至合金的能带结构，为提取精确的d带中心值奠定了坚实的理论基础。现代高性能计算资源使得对复杂体系的大规模DFT计算成为常规研究手段。
DOI: 10.1016/j.nanoen.2018.11.034
DFT计算获取d带中心的核心步骤包括：首先对目标金属体系（如特定晶面表面）进行几何结构优化；接着进行静态自洽场计算以获得收敛的电子密度；然后计算投影态密度（Projected Density of States, PDOS），特别是将总态密度投影到d轨道对称性上；最后，对费米能级附近的d轨道PDOS进行加权积分平均。
数学上，d带中心(ε-d)定义为：ε-d=∫E*DOS-d(E) dE/∫ DOS-d(E) dE，积分范围通常覆盖整个d带或费米能级附近关键区域。DFT软件（如VASP,QuantumESPRESSO,CASTEP）均能高效完成这些计算流程。
DOI：10.1038/s41427-020-00264-x

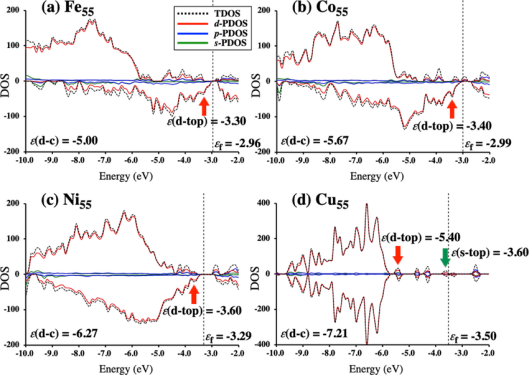

DFT计算不仅能给出d带中心的数值（包括正值），更能深入揭示其背后的物理起源。通过分析计算得到的能带结构、态密度图谱、轨道投影和电荷密度分布，研究者可以清晰观察到sp-d杂化、表面态、配位环境变化（如配位数降低、应变效应、合金化）以及吸附物诱导的电子结构重整化如何具体地影响d带的位置、宽度和形状，最终导致d带中心的上移甚至跨越费米能级成为正值。
DFT计算与实验测量（如光电子能谱）的结合，为d带中心理论提供了最有力的验证，并驱动着新型高性能催化材料的理性设计，例如通过调控表面组成或施加应变来优化d带中心位置以增强特定催化反应活性。
总结
金属d带中心可为正值这一现象，深刻根植于过渡金属复杂的电子能带结构。其核心机制在于：d带本身的能量位置和展宽特性、sp-d轨道杂化对d带态密度分布（尤其是高能反键态）的显著影响、d电子填充数对费米能级位置的调控，以及计算参考点（费米能级）的选取。
这些因素共同作用，使得d带态密度的加权平均能量完全可能位于费米能级之上。密度泛函理论（DFT）作为强大的第一性原理计算工具，通过精确求解体系的电子结构并计算投影态密度，为定量确定d带中心（包括正值）提供了可靠方法，并能深入解析其形成的微观物理图像。
深刻理解并掌握d带中心可为正值的原因及其计算表征，对于在电子结构层面精准关联金属本征属性（如催化活性、吸附强度、稳定性）具有不可替代的理论与实践价值，是推动先进金属材料（尤其在能源催化领域）理性设计与性能优化的关键科
