费米能级的量子统计本质与核心作用

说明：费米能级（Fermi level）是凝聚态物理和半导体物理中的核心概念，它定义了在绝对零度时电子填充的最高能级，并决定了材料中电子的统计分布行为。

这一概念由恩里科·费米提出，遵循费米–狄拉克统计规律，对理解金属、半导体和绝缘体的电学特性至关重要。以下将从基本定义、物理图像、数学表达、温度依赖性、材料表征及实验测量等方面展开详述。

费米能级的定义

费米能级是凝聚态物理和量子统计力学中的核心概念，它定义了在绝对零度时电子占据的最高能量状态，是理解材料电学、热学性质的关键参量。从量子力学角度看，电子作为费米子遵循泡利不相容原理，其能量分布由费米-狄拉克统计描述：

其中E_F即费米能级。在绝对零度（T=0K）时，该函数呈阶跃形态——所有低于E_F的能态被电子完全占据，而高于E_F的能态完全空置。此时E_F直接反映电子气的简并压力，其位置由电子密度决定。

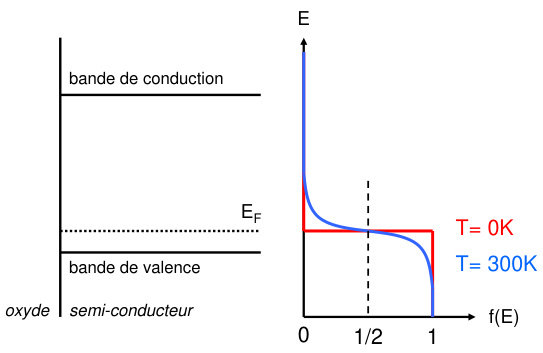

例如金属钠中，E_F与电子数n满足E_F∝n^2/³的关系，这源于自由电子气的态密度模型。当温度升高时，热能激发使部分电子跃迁至高于E_F的能态，同时低于E_F的能态出现空穴，分布函数在E_F附近呈现平滑过渡，且E_F处占据概率恒为1/2。这种统计行为奠定了半导体器件、纳米材料乃至超导体研究的理论基础。

费米能级在能带结构中的位置

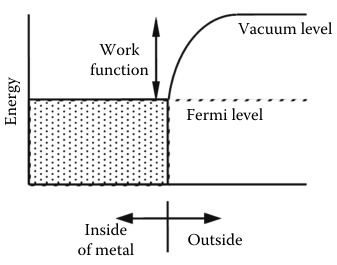

在材料能带结构中，费米能级的位置直接决定导电性质。金属的典型特征是费米能级位于导带内部，如能带图示：真空能级（E_vac）位于能带顶部，费米能级（E_F）嵌入导带中，电子可自由移动形成电流。金属功函数Φ=E_vac–E_F表示电子逸出所需的最小能量。

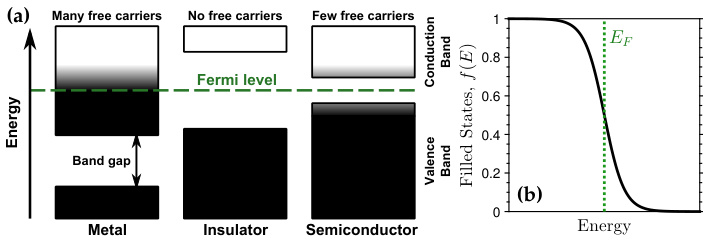

半导体则不同，其价带（Valence Band）与导带（Conduction Band）之间存在带隙（E_g），费米能级通常位于带隙内。对比三类材料：金属的E_F穿过导带，绝缘体的E_F靠近价带顶部且带隙极大（E_g>4eV），半导体的E_F位于带隙中央附近。

这种差异导致载流子浓度显著不同——金属高达10²²cm^-3，半导体仅10¹⁰–10¹⁸cm^-3。尤其值得注意的是，半导体中E_F的微小偏移会极大改变电导率。

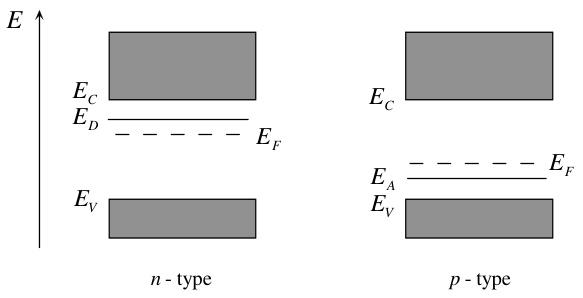

n型半导体中掺杂施主使E_F向导带底E_C靠近，电子浓度n增大；p型半导体中E_F移向价带顶E_V，空穴浓度p升高。

本征半导体的载流子浓度由费米能级的量子统计本质与核心作用

给出，其中N_C、N_V为导带和价带有效态密度。绝缘体行为类似带隙极大的半导体，但热激发几乎无法产生载流子。

费米能级在不同领域中的运用

半导体器件的性能与费米能级调控密切相关。载流子浓度与E_F的定量关联：对n型材料，费米能级的量子统计本质与核心作用

；对p型材料，

。

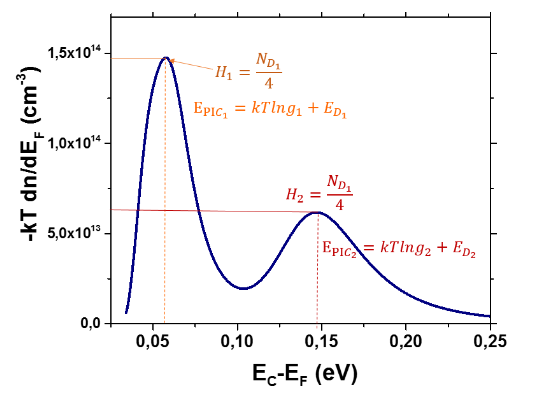

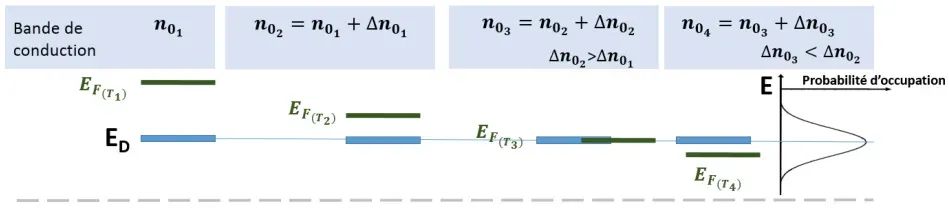

当掺杂浓度N_d远大于本征载流子浓度n_i时，E_F位置由掺杂能级主导。例如施主能级E_D接近导带底时，室温下E_F≈E_D+kTln(N_d/N_C)。随着温度从T₁升至T₄，E_F从带隙深处向导带移动，导致自由电子密度n₀指数增长。

这种温度依赖性在传感器设计中尤为重要——如SnO₂基气体传感器在200-400°C工作时，深能级杂质完全电离，E_F位置敏感受表面吸附气体调制，从而改变体电导率。

纳米尺度下量子限域效应使费米能级行为显著偏离体材料。有学者指出，当量子点尺寸小于激子玻尔半径时（如

CdSe约5nm），连续能带退化为离散能级，E_F附近的态密度呈现δ函数特征。量子点尺寸减小导致带隙E_g增大（E_g∝1/d²），E_F与能级的相对位置决定光吸收阈值。

例如直径3nm的CdSe量子点带隙达2.3eV，较体材料 (1.74eV) 蓝移0.56eV，其荧光波长可通过尺寸精确调控。表面态的影响亦不可忽视：量子点表面”悬挂键”在带隙中引入缺陷能级，可能钉扎E_F或成为载流子陷阱。

InAs/GaAs量子点异质结构示意中，量子点在GaAs禁带内形成窄”迷你带”，其E_F独立于宿主材料，赋予独特的光电特性。

第一性原理计算为费米能级提供微观预测工具，软件QUANTUM ESPRESSO基于密度泛函理论（DFT），通过平面波基组求解Kohn-Sham方程。费米能级的确定需满足电荷守恒：

其中g(ϵ)为态密度，N_e为电子总数。对非共格体系，需在倒空间进行k点采样，缩放态密度为费米能级的量子统计本质与核心作用

，再通过迭代求解E_F。

有研究则给出二维电子气在磁场中的数值解法：Landau能级量子化后，E_F需满足费米能级的量子统计本质与核心作用

，需用牛顿迭代法处理离散能级。

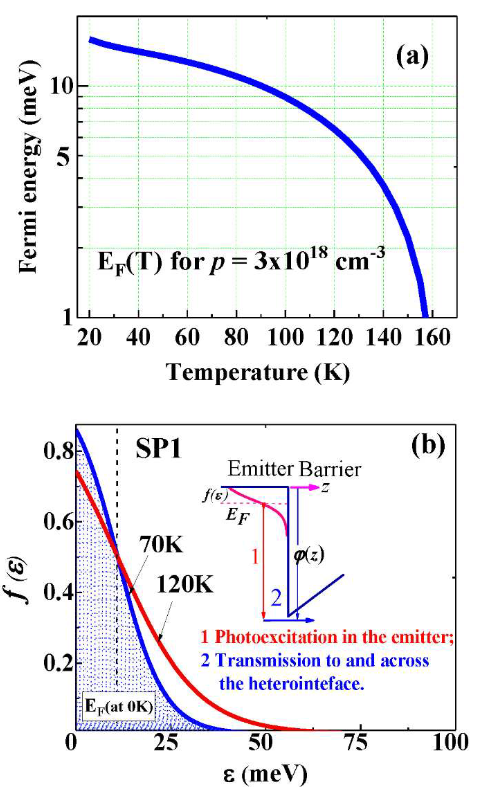

实验上可通过多种手段探测费米能级。下图展示了温度对E_F的影响：在p型发射体中，E_F从20K时的15meV降至160K时的1meV，同时费米分布函数尾部展宽。

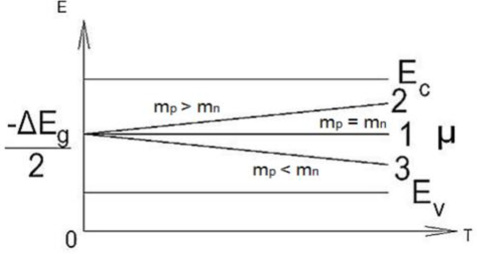

理论曲线进一步量化该效应：当电子有效质量m_n>m_p时，E_F随温度线性下降；m_n=m_p时保持恒定；m_nm_p时则上升。热容测量亦能反映E_F附近态密度：低温热容C_v∝γT中的系数γ正比于g(E_F)，通过C_v-T曲线的振荡可反推能级结构。

DOI：10.1016/j.infrared.2019.103026

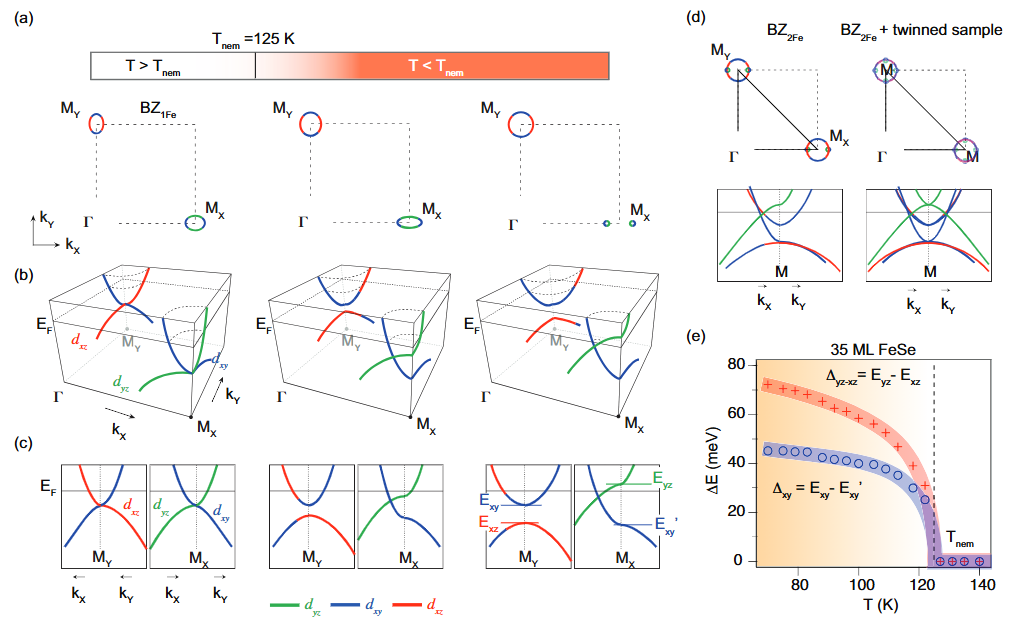

在超导研究中，费米面重构是理解电子配对机制的关键。能带图示出铁基超导体FeSe在奈尔温度T_nem=125K以下的费米面变化：高温相（T>T_nem）的圆形电子袋在低温相分裂为沿Γ-M方向的椭圆口袋，表明自旋密度波导致的能带折叠。

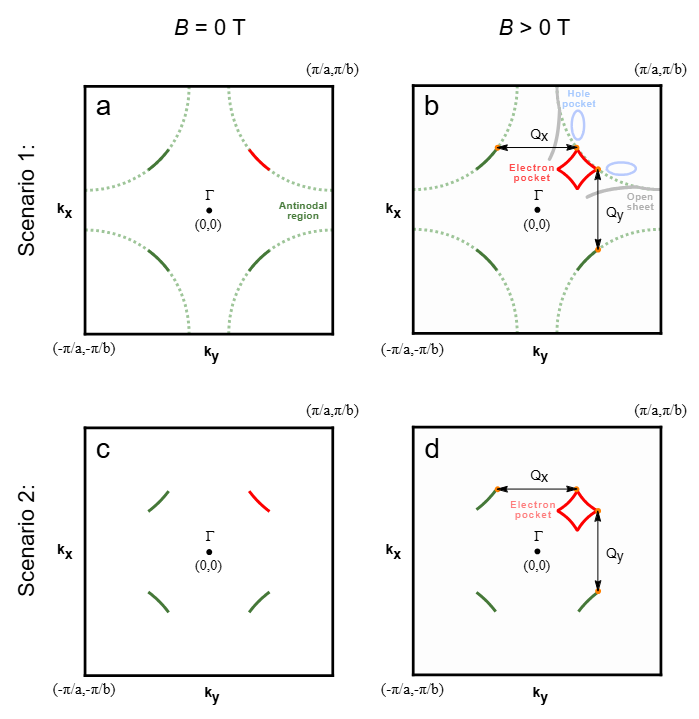

有学者则提出铜氧化物YBa_₂Cu_₃O_₆ₓ的两种重构场景：磁场下费米弧可能演变为闭合电子袋（场景 1）或节点电子口袋（场景 2），对应不同的电荷序模式。

这些重构直接影响超导能隙分布，如通过Raman光谱证实：伪能隙态导致B1g散射峰位置偏移，反映E_F附近态密度的重组。

DOI：10.1103/PhysRevB.94.115153

总结

综上，费米能级作为电子系统的化学势，在材料科学中兼具基础性与应用性。从宏观的导电类型调控（如n/p型半导体设计）到微观的量子态操纵（如量子点能带工程），其核心地位贯穿多尺度研究。

当前前沿聚焦于低维材料中E_F的极端敏感性（如石墨烯的狄拉克点调控）、强关联体系中的动态位移（如Mott相变），以及拓扑材料中受保护的费米面（如外尔半金属的费米弧），这些方向持续推动着新一代电子器件的革新。

声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！

费米能级的量子统计本质与核心作用

相关推荐
