分析CO₂RR（二氧化碳还原反应）的自由能台阶图是理解其反应机制、能量变化和催化性能的关键步骤。自由能台阶图通过展示反应过程中各中间体的自由能变化，揭示了反应路径中的能量垒和能量转移情况，从而帮助研究人员优化催化剂设计和反应条件。
以下将结合多篇文献中的证据，详细分析CO₂RR自由能台阶图的构建方法、关键反应步骤、催化剂作用以及不同条件下的反应路径。
自由能台阶图通常基于密度泛函理论（DFT）计算，通过计算反应物、中间体和产物的吉布斯自由能（ΔG），绘制出反应路径上的能量变化。文献中提到，自由能台阶图可以展示CO₂在催化剂表面的吸附、电子转移、中间体形成以及最终产物生成的全过程。

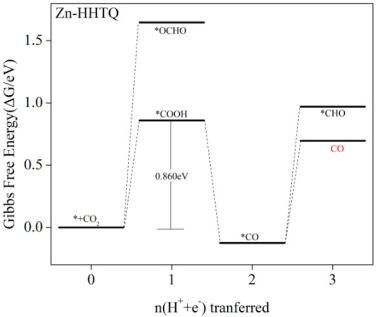

例如，Zn-HHTQ催化剂在零电位下CO₂RR的自由能变化，其中横轴为转移的质子和电子数（n(H⁺ + e⁻)），纵轴为吉布斯自由能的变化（ΔG/eV）。从图中可以看出，CO₂在催化剂表面吸附时的自由能为0，随着质子和电子的转移，自由能的变化呈现出一系列台阶状，每个台阶代表一个反应步骤。
在CO₂RR过程中，自由能台阶图通常包括以下几个关键步骤：
1. CO₂吸附：CO₂首先吸附在催化剂表面，形成*CO₂中间体。这一过程的自由能变化通常较低，表明CO₂容易被吸附。
2. CO₂活化：吸附的CO₂需要进一步活化，形成COOH或*CO中间体。这一过程的自由能变化较大，是反应路径中的能量垒。
3. 中间体转化：COOH或CO中间体进一步转化为其他产物，如CO、HCOOH、CH₃OH等。这一过程的自由能变化取决于催化剂的结构和性质。
4. 产物脱附：最终产物（如CO、HCOOH）从催化剂表面脱附，完成整个反应过程。
催化剂在CO₂RR中起着至关重要的作用，不同的催化剂对反应路径和能量变化有显著影响。文献中提到，单原子催化剂（SACs）因其高活性和选择性，成为CO₂RR研究的热点。

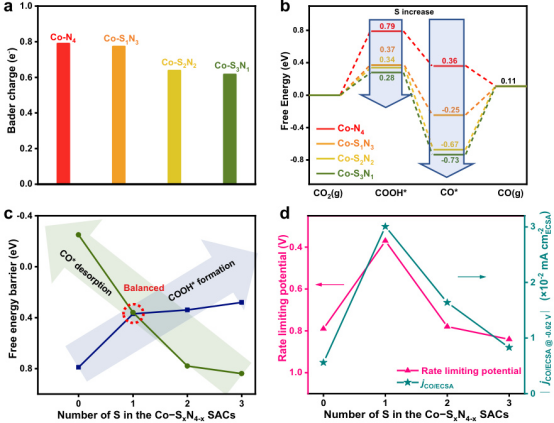

例如，图a通过Bader电荷分析比较了Co-N₄、Co-S₁N₃、Co-S₂N₂和Co-S₃N₁四种催化剂的电荷分布，显示Co-S₃N₁的电荷最低。图b展示了这些催化剂在CO₂RR过程中将CO₂还原为CO的自由能变化，其中Co-S₃N₁的自由能变化最大，表明其在CO₂RR反应中具有最高的活性。
图c进一步分析了COOH形成和CO脱附步骤的自由能变化与S含量的关系，表明随着S含量的增加，COOH形成步骤的自由能降低，而CO脱附步骤的自由能增加，最终达到平衡状态。图d则显示了随S含量变化的限速电位和JCOECSA（电流密度）的趋势，表明在S含量为1时，限速电位和JCOECSA达到最大值，表明该催化剂在CO₂RR反应中表现出最佳性能。
自由能台阶图是分析CO₂RR反应机制和催化性能的重要工具。通过计算反应物、中间体和产物的吉布斯自由能，可以揭示反应路径中的能量垒和能量转移情况。不同催化剂对反应路径和能量变化有显著影响，调节催化剂的结构和组成可以优化其催化性能。
此外，电势、反应物浓度等条件也会影响反应路径和能量变化。自由能台阶图不仅有助于理解CO₂RR的反应机制，还可以指导催化剂的设计和优化，为可持续能源的开发提供理论支持。
