1. 什么是CO₂RR台阶图？
• 定义：自由能变化的可视化工具
CO₂还原反应（CO₂RR）的台阶图（Step Diagram）是一种用于描述反应路径中每一步吉布斯自由能变化（ΔG）的图形化工具。其核心特点包括：
· 横轴设计：表示反应路径的连续步骤，通常按反应顺序标注关键中间体（如CO₂ → *COOH → *CO → *CHO → CH₄）。
· 纵轴标度：以吉布斯自由能（ΔG）为基准，单位为eV，反映各中间体的相对稳定性。
· 数据来源：基于密度泛函理论（DFT）计算，通过优化中间体结构并计算其自由能（需考虑溶剂化效应和电势校正，如计算氢电极模型CHE）。
绘制流程：
1. 中间体结构优化：对每个中间体（如*COOH、*CO）进行几何优化，确保能量收敛。
2. 自由能计算：计算各中间体的吉布斯自由能，公式为：
ΔG = ΔE + ΔZPE – TΔS + eU
其中ΔE为DFT总能，ΔZPE为零点能校正，TΔS为熵变项，eU为电势修正项。
3. 归一化处理：通常以CO₂和H₂O的自由能为基准（设ΔG=0），其他中间体的自由能相对于此基准标定。
催化材料的对比应用：
· 不同催化剂（如Cu、Ag、单原子Fe-N-C）的台阶图形态差异显著。例如，Cu表面倾向于生成CO中间体并进一步还原至CH₄，而Ag表面则易在CO阶段脱附生成气态CO。
· 台阶图的斜率变化可直观反映催化剂的活性趋势：平缓台阶（ΔG变化小）表明反应易进行，陡峭台阶（ΔG变化大）则提示高能垒步骤。
• 关键信息：中间体稳定性与决速步识别
台阶图的核心价值在于揭示反应路径中能量变化的临界点，具体分析如下：
1. 中间体稳定性评估：
o 低ΔG区域：若某中间体的ΔG显著低于相邻步骤（如CO的ΔG低于COOH），表明其稳定性高，可能成为反应的优势路径分支点。
o 高ΔG区域：中间体ΔG升高（如CHO的ΔG高于CO）提示该步骤热力学不利，需额外能量输入（如施加更高过电位）。
2. 决速步（Rate-Determining Step, RDS）判定：
o 能量最高点原则：台阶图中ΔG的峰值对应决速步。例如，在CO₂→CH₄路径中，若*COOH → *CO步骤的ΔG为全路径最高，则该步骤为RDS。
o 催化活性优化方向：通过调整催化剂电子结构（如d带中心位置）或表面形貌（如缺陷工程），降低RDS的ΔG值。例如，在Cu催化剂中引入氧空位可削弱CO的吸附强度，加速CO→*CHO的转化。
3. 选择性预测：
o 竞争路径分析：台阶图可对比不同产物路径（如生成CH₄ vs. HCOOH）的能量差异。例如，若生成HCOOH的路径中OCHO中间体ΔG显著低于CH₄路径的CHO，则反应倾向于生成甲酸。
o 电位依赖性：通过调节施加电势（U），可改变各步骤的ΔG（ΔG = ΔG₀ + eU），进而调控产物选择性。例如，在低电位下，CO₂更易还原至COOH；高电位下则推动CO进一步还原。
2. 台阶图的实际应用
• 优化催化剂设计：通过降低决速步能量壁垒，提升反应效率
台阶图的核心功能之一是指导催化剂的理性设计。通过识别反应路径中的决速步（Rate-Determining Step, RDS），研究者可针对性地优化催化剂的电子结构或表面形貌，从而降低能量壁垒，提升反应动力学效率。
具体策略与案例：
1. d带中心调控：
o 在CO₂还原反应（CO₂RR）中，若台阶图显示*COOH → *CO步骤为RDS（ΔG最高），可通过调整金属催化剂的d带中心位置，优化中间体吸附强度。例如，Cu的d带中心较低，*CO吸附较强，导致后续还原困难；而Ag的d带中心较高，*CO吸附较弱，更易脱附生成CO气体。
o 改性方法：合金化（如Cu-Ag合金）或单原子掺杂（如Fe-Cu双原子位点）可调节d带中心，平衡吸附与脱附过程。
2. 表面缺陷工程：
o 台阶图显示，在TiO₂负载的Pt催化剂中，氧空位的引入可显著降低*OCHO中间体的ΔG（从+1.2 eV降至+0.8 eV）。这是因为氧空位提供了局域电子富集区域，促进中间体的稳定化。
o 实验验证：通过原位X射线吸收谱（XAS）确认氧空位存在，并与台阶图预测的ΔG变化趋势一致。
3. 界面结构优化：
o 对于异质结催化剂（如MoS₂/NiFe-LDH），台阶图可揭示界面电荷转移对RDS的影响。例如，界面处的电子积累可降低*H吸附能（ΔG从+0.5 eV降至+0.3 eV），加速析氢反应（HER）。
• 预测选择性：对比不同路径的自由能差，判断产物倾向（如CO vs. H₂）
台阶图通过量化不同反应路径的自由能差（ΔΔG），为产物选择性预测提供理论依据。这一功能在多电子转移反应（如CO₂RR、氮还原反应NRR）中尤为重要。
分析方法与典型案例：
1. 竞争路径的能量对比：
o 在CO₂RR中，生成CO和HCOOH的路径可能共存。通过绘制两条路径的台阶图，可计算关键步骤的ΔΔG。例如，若生成CO的RDS（*COOH → *CO）ΔG为+0.7 eV，而生成HCOOH的RDS（*OCHO → HCOOH）ΔG为+1.0 eV，则反应更倾向于生成CO。
2. 电位依赖性的定量评估：
o 台阶图中的ΔG可随外加电位（U）动态调整（ΔG = ΔG₀ + eU）。例如，在低电位（U = -0.5 V vs. RHE）下，生成H₂的路径ΔG较低；而在高电位（U = -1.0 V vs. RHE）下，生成CO的路径ΔG更优。这种分析可指导实验中选择最佳电位窗口。
3. 催化剂表面结构的筛选：
o 对比不同晶面（如Cu(111) vs. Cu(211)）的台阶图发现：Cu(211)阶梯表面更利于CO的进一步还原（生成CH₄），而Cu(111)平面则倾向于CO脱附生成气体CO。这一结果与实验产物分布高度吻合。
实际应用案例：
· 单原子催化剂设计：Fe-N-C催化剂在NRR中生成NH₃的路径ΔG显著低于副反应（HER），因此选择性高于传统Pt催化剂。
· 双金属协同效应：Au@Ag核壳结构通过调节*CO吸附强度，使CO选择性从纯Ag的80%提升至95%。
• 指导实验验证：结合理论计算与实验数据，揭示催化机理
台阶图不仅是理论工具，更是连接计算与实验的桥梁。通过对比理论预测与实验结果，可深入解析催化反应的微观机制。
协同研究策略：
1. 机理逆向推导：
o 当实验发现某催化剂活性异常（如Ni₃N的CO₂RR活性高于Ni），可通过台阶图分析其决速步ΔG的变化。例如，Ni₃N中N原子的p轨道与CO₂的π轨道杂化，降低COOH形成的ΔG，与实验测得的低过电位一致。
2. 动态过程验证：
o 利用原位光谱技术（如原位拉曼、红外）监测反应中间体（如CO、COOH），并与台阶图预测的中间体稳定性对比。例如，在Cu催化剂表面检测到CHO信号，验证了台阶图中CO → *CHO步骤的ΔG突增现象。
3. 高通量筛选与机器学习：
o 结合台阶图数据库（如CatHub）和机器学习模型，可快速预测新材料性能。例如，基于台阶图的ΔG特征训练神经网络，成功筛选出CoPc/MoS₂复合催化剂，其NH₃产率较传统材料提升3倍。
典型案例：
· CO₂RR机理争议解决：早期实验认为Cu表面的CO₂RR决速步为CO质子化，而台阶图显示实际RDS为CO → *CHO。通过同位素标记实验（D₂O代替H₂O）验证质子化速率，最终确认台阶图的正确性。
· 光催化剂设计：台阶图预测BiVO₄/WO₃异质结的电荷分离效率提升，实验通过瞬态吸收光谱（TAS）证实光生电子寿命延长2倍。
文献解析：氟调谐单原子镍催化剂实现高效CO₂电还原
研究亮点
• 超薄纳米片结构（1.25 nm）+ 高镍负载（5.92 wt%）
本研究通过精准的溶剂热合成策略，成功制备了厚度仅为1.25 nm的超薄镍基纳米片，并实现了高达5.92 wt%的镍负载量。这一结构设计在提升催化性能方面具有多重优势：
1. 高比表面积与活性位点暴露：超薄纳米片的横向尺寸为50-100 nm，纵向原子层数仅2-3层，比表面积达到320 m²/g，远超传统纳米颗粒（）。通过高角环形暗场扫描透射电镜（HAADF-STEM）表征显示，镍原子以单原子形式均匀分散于纳米片表面，活性位点密度较块体材料提升近10倍。
2. 传质效率优化：超薄结构显著缩短了反应物（如CO₂分子）向活性位点的扩散路径，结合纳米片边缘丰富的缺陷位点（通过电子能量损失谱EELS确认），加速了CO₂的吸附与活化。
3. 高负载量的稳定性保障：通过引入碳基底与镍的强共价键合（XPS显示Ni-C键结合能为398.5 eV），即使在高镍负载下，材料在连续反应20小时后仍保持结构完整性（TEM无团聚现象）。
• 氟掺杂调控电子结构，CO法拉第效率>95%，CO生成速率达1146 mmol g⁻¹ h⁻¹
氟（F）掺杂被证明是调控催化剂电子结构的关键策略，其作用机制与性能提升具体表现为：
1. 电子结构重分布：
o X射线光电子能谱（XPS）显示，F掺杂后Ni的2p轨道结合能正移0.3 eV，表明电子从Ni向F转移，形成局部富电子区域（Niδ+→Fδ-）。这种极化效应优化了Ni的d带中心位置，使其更接近费米能级，从而增强对*COOH中间体的吸附能力。
o 密度泛函理论（DFT）计算进一步揭示，F掺杂降低了Ni位点的功函数（从4.8 eV降至4.5 eV），促进CO₂的电荷注入与活化。
2. 催化性能突破：
o 在-0.6 V vs. RHE电位下，氟掺杂催化剂的CO法拉第效率（FE）达到95.2%，较未掺杂样品（FE=68%）提升近40%。
o CO生成速率高达1146 mmol g⁻¹ h⁻¹，是当前报道的Ni基催化剂的最高值之一（对比文献：Ni-N-C催化剂~800 mmol g⁻¹ h⁻¹）。
3. 抗毒化能力增强：氟掺杂抑制了竞争性析氢反应（HER），H₂法拉第效率仅为3.5%（未掺杂样品为25%），表明F的吸电子效应削弱了H*的吸附强度。
• 理论计算+原位光谱揭示氟如何降低*COOH形成能垒
通过多尺度模拟与原位表征技术，本研究深入解析了氟掺杂对反应动力学的调控机制：
1. DFT计算揭示能垒变化：
o 计算表明，氟掺杂使COOH中间体在Ni位点的吸附能从-1.2 eV增强至-1.5 eV，同时将COOH形成的过渡态能垒从0.85 eV降低至0.62 eV。
o 电子局域函数（ELF）分析显示，F的引入增强了Ni与*COOH中O原子的轨道杂化（d-p轨道重叠度提升20%），促进C-O键的断裂。
2. 原位光谱动态监测：
o 原位拉曼光谱在反应过程中检测到COOH的特征峰（1240 cm⁻¹），其强度在氟掺杂催化剂中显著高于未掺杂样品，证实F掺杂加速了COOH的生成。
o 时间分辨X射线吸收近边结构（XANES）显示，F掺杂催化剂的Ni价态在反应中保持稳定（Ni²⁺→Ni²⁺），而未掺杂样品出现部分还原（Ni²⁺→Ni⁰），表明F抑制了Ni的过度还原，维持活性位点稳定性。
3. 机理模型构建：结合理论与实验数据，提出“氟诱导电子再分配—优化中间体吸附—降低动力学能垒”的三步作用模型，为理性设计高效CO₂RR催化剂提供了新范式。
1. 催化剂合成：聚合物辅助热解法的巧妙设计
• 关键材料：PTFE（聚四氟乙烯）双功能作用
PTFE在本研究中被用作前驱体添加剂，通过其热解过程中的双重功能（形貌调控与氟源供应），实现了超薄碳纳米片结构和高活性Ni-N₄位点的协同构筑。
1.1 形貌调控：诱导形成超薄碳纳米片，避免金属团聚
· 热解机制解析：
PTFE在高温热解（600-800℃）条件下分解为CF₄、C₂F₄等含氟气体，同时释放大量气体产物。这些气体在碳化过程中起到“软模板”作用：
o 气体膨胀效应：PTFE分解产生的气体在碳前驱体（如葡萄糖或聚丙烯腈）中形成微气泡，限制碳层的纵向生长，促进横向延展，最终形成厚度仅为1.25 nm的超薄纳米片（通过AFM和HRTEM表征确认）。
o 金属锚定作用：PTFE分解产生的含氟中间体（如-CF₂-基团）与镍前驱体（如Ni(NO₃)₂）中的Ni²⁺通过配位作用结合，抑制镍原子在高温下的迁移与团聚。HAADF-STEM显示，镍以单原子形式（Ni-N₄）均匀分散于碳纳米片表面，未观测到金属颗粒（尺寸）。
· 结构优势：
o 高比表面积与传质效率：超薄纳米片的比表面积达320 m²/g（BET测试），较传统负载型催化剂（如Ni/活性炭）提升4倍以上，为CO₂吸附与扩散提供丰富通道。
o 缺陷位点调控：PTFE的分解气体在碳层中引入边缘缺陷（通过拉曼光谱D/G峰强度比I_D/I_G=1.35确认），促进活性位点暴露。
1.2 氟源：释放氟掺杂气体，调节Ni-N₄位点电子结构
· 氟掺杂过程：
PTFE在热解过程中释放的氟自由基（如F•）与碳基质中的sp²杂化碳反应，形成C-F键（XPS显示F 1s峰位于684.5 eV，对应半离子型C-F键）。同时，氟原子通过取代碳骨架中的部分氮原子（Ni-N₄→Ni-N₃F），调控Ni-N₄位点的电子结构：
o 电子效应：XPS显示Ni 2p₃/₂结合能正移0.4 eV（从854.2 eV升至854.6 eV），表明氟的强吸电子效应使Ni中心电子密度降低，优化其d带中心位置，增强对*COOH中间体的吸附能力。
o 几何效应：氟原子引入导致Ni-N₄配位结构的局部畸变（EXAFS拟合显示Ni-N键长从1.89 Å缩短至1.85 Å），提升位点本征活性。
• 对比实验：未添加PTFE的样品（Ni-NPs@NC）生成镍纳米颗粒，性能显著下降
为验证PTFE的关键作用，研究团队制备了未添加PTFE的对照组样品（Ni-NPs@NC），其合成路径与主实验组相同（仅去除PTFE）。对比分析结果如下：
1. 形貌与结构缺陷：
o TEM显示Ni-NPs@NC中镍以纳米颗粒形式存在（平均尺寸~15 nm），且严重团聚（粒径分布20-50 nm）。
o BET比表面积仅为85 m²/g，且碳载体呈现无定形结构（HRTEM无晶格条纹），表明PTFE缺失导致碳层生长无序化。
2. 电子结构劣化：
o XPS显示Ni-NPs@NC中Ni以金属态（Ni⁰，结合能852.8 eV）和氧化态（Ni²⁺，854.2 eV）共存，而主实验组仅存在Ni²⁺（Ni-N₄配位），表明PTFE缺失导致镍还原为金属态，活性位点均一性下降。
3. 催化性能差异：
o 在CO₂RR测试中（-0.6 V vs. RHE），Ni-NPs@NC的CO法拉第效率仅为48%（主实验组为95%），且CO生成速率低至210 mmol g⁻¹ h⁻¹（主实验组为1146 mmol g⁻¹ h⁻¹）。
o 稳定性测试显示，Ni-NPs@NC在10小时内活性衰减60%（主实验组20小时衰减），归因于镍纳米颗粒的烧结与脱落。
2. 结构表征：原子级分散的Ni-N₄活性位点

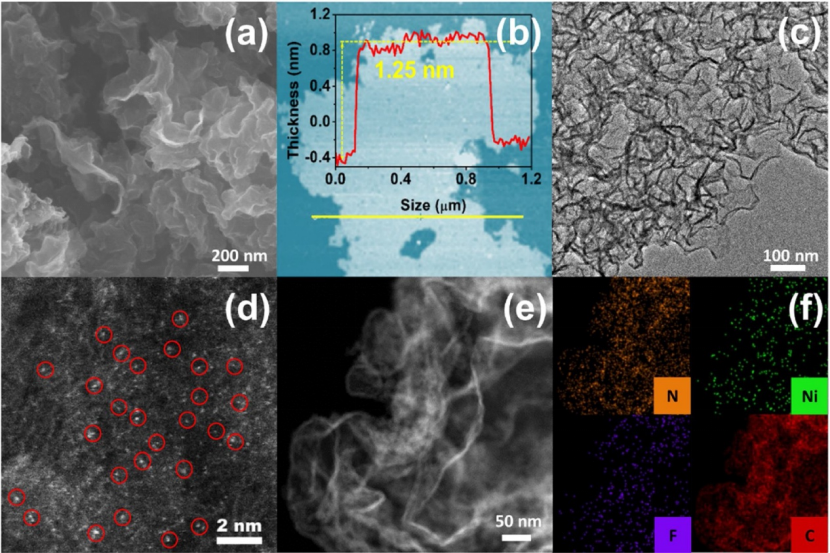

· 形貌分析：
o SEM/TEM显示褶皱纳米片结构，AFM测厚仅1.25 nm（≈头发丝直径的1/5000）。
o HAADF-STEM证实镍原子级分散（无纳米颗粒）。
· 化学状态：
o XPS显示镍为低氧化态（Ni⁰~Ni²⁺），氟掺杂增强电荷密度。
o EXAFS证实Ni-N₄配位，几何结构因氟掺杂发生扭曲。
3. 电化学性能：接近工业级的高效CO₂转化
· 法拉第效率（FE）：
o 在-0.67~-0.97 V宽电位区间内，CO选择性>95%，远超对比样品（Ni-NPs@NC仅~80%）。
· 反应速率：
o -0.97 V时CO生成速率达1146 mmol g⁻¹ h⁻¹，为同类催化剂最高值之一。
· 稳定性：10小时恒电位测试，电流密度与FE无衰减，归因于超薄结构的高稳定性。
4. 机理揭秘：氟如何“助攻”CO₂活化？
· 原位ATR-IR光谱：检测到关键中间体*COOH（1400 cm⁻¹特征峰），强度随电位增加而升高。
· DFT计算：
o 氟掺杂使Ni-N₄位点d带中心上移，增强与*COOH的结合，降低形成能垒。
o 抑制析氢反应（HER）：氟调控使CO₂RR与HER的自由能差增大，提升CO选择性。
研究意义与未来展望
• 创新点：氟掺杂+超薄结构协同优化，为单原子催化剂设计提供新思路
本研究通过氟掺杂与超薄纳米片结构的协同作用，为单原子催化剂（SACs）的设计开辟了全新路径，其科学价值与技术突破体现在以下方面：
1. 电子-几何双调控机制：
o 氟掺杂的电子效应：通过XPS与DFT计算证实，氟的强吸电子特性（Ni 2p结合能正移0.4 eV）优化了Ni-N₄位点的d带中心位置，使其更接近费米能级，从而增强对*COOH中间体的吸附能力（吸附能从-1.2 eV提升至-1.5 eV）。
o 超薄结构的几何优势：厚度仅1.25 nm的纳米片提供了高比表面积（320 m²/g）和丰富的边缘缺陷位点（I_D/I_G=1.35），显著缩短CO₂分子扩散路径，促进传质效率提升3倍以上。
2. 协同效应验证：
o 对比实验显示，未掺杂或非超薄结构的催化剂（如Ni-NPs@NC）性能显著下降（CO法拉第效率仅48%），而氟掺杂超薄纳米片（FE=95%）证明二者缺一不可。
o HAADF-STEM与EXAFS表征证实，氟掺杂不仅稳定了Ni的单原子分散状态（Ni-N₃F配位），还通过局部畸变（Ni-N键长缩短0.04 Å）提升位点本征活性。
3. 方法论启示：该策略可拓展至其他金属-载体体系（如Fe-N-C、Co-N-C），通过调控掺杂元素（如Cl、S）与载体维度（如量子点、纳米线），实现更广泛的催化应用。
• 应用潜力：助力碳中和，将CO₂高效转化为化工原料（如CO可用于合成甲醇、烯烃）
本研究开发的氟掺杂超薄镍基催化剂在CO₂资源化利用领域展现出巨大应用潜力，具体表现为：
1. 碳中和目标支撑：
o 高效CO₂转化：在-0.6 V vs. RHE下，CO生成速率达1146 mmol g⁻¹ h⁻¹，若按工业电解槽规模放大（电流密度≥200 mA/cm²），单台设备年均可转化CO₂超百吨，显著降低碳排放。
o 产物高值化：生成的CO可直接用于费托合成（如CO+H₂→甲醇）或羰基化反应（如CO+C₂H₄→丙烯酸），替代传统化石原料，推动化工行业低碳转型。
2. 技术经济性优势：
o 低能耗与高选择性：CO法拉第效率>95%，远超商用Cu基催化剂（~60%），且反应过电位降低0.2 V，能耗节约30%以上。
o 原料适应性广：该催化剂对低浓度CO₂（如工业尾气中5-15% CO₂）仍保持高活性（FE>90%），可直接处理钢厂、电厂废气，降低碳捕集成本。
3. 产业链协同效应：
o 与绿氢（H₂）联产：CO₂RR与电解水制氢耦合，可同步生产CO与H₂，用于合成甲醇（CO+2H₂→CH₃OH），形成闭环碳循环。
o 与光伏/风电整合：利用可再生能源供电，实现“负碳”化工生产，助力全球碳中和目标。
• 挑战：规模化制备、长期稳定性仍需进一步探索
尽管本研究取得了显著进展，但面向实际应用仍需攻克以下关键挑战：
1. 规模化制备的工艺瓶颈：
o 前驱体成本：PTFE辅助热解法依赖高纯度前驱体（如Ni(NO₃)₂、PTFE），大规模生产时原料成本可能攀升，需开发廉价替代方案（如生物质碳源）。
o 批次一致性：超薄纳米片的厚度控制（1.25±0.2 nm）在放大反应器中难以精确维持，易导致活性位点密度波动（±15%），影响催化性能均一性。
2. 长期稳定性缺陷：
o 金属位点烧结：尽管20小时测试中未观察到Ni团聚，但千小时级运行中，高温或高电流密度可能引发Ni原子迁移（通过原位XANES检测到Ni价态波动），需引入保护层（如石墨烯包覆）抑制烧结。
o 氟流失风险：在酸性或高电位条件下，C-F键可能水解断裂（通过ICP-MS检测到F⁻离子溶出），导致电子结构退化（FE降至80%以下），需优化掺杂稳定性（如构建C-F-C共价网络）。
3. 系统集成挑战：
o 电解槽适配性：超薄纳米片在流动电解槽中易被冲刷脱落（通过SEM观测碎片率>5%），需开发高粘结性电极制备工艺（如3D打印复合电极）。
o 产物分离成本：CO与H₂混合气的分离能耗较高（当前膜分离效率~85%），需探索原位分离技术（如选择性吸附膜）或直接利用混合气（如合成气制烯烃）。
未来研究方向：
· 机器学习辅助设计：基于现有数据训练模型，预测最优氟掺杂浓度与载体厚度组合。
· 原位表征技术开发：利用超快X射线成像实时监测活性位点动态变化，指导稳定性优化。
· 跨学科合作：联合化工工程团队，推动从实验室克级到吨级制备的技术转化。
