日本同步辐射光源：1990 年代中后期至今的核心技术突破

自 1990 年代中后期以来，日本在同步辐射表面与界面科学领域的技术发展呈现多维度突破，从光电子能谱的高分辨率化到原位动态观测技术的成熟，逐步构建起覆盖 “电子态 – 自旋结构 – 原子构型 – 动态过程” 的完整表征体系，为解析复杂表面 / 界面现象提供了关键工具。以下从八大核心技术方向，系统梳理这一时期的技术进展与应用成果。

1. 光电子能谱的高分辨率化突破

1980 年代，日本仅有少数实验室开展角分辨光电子能谱（ARPES）实验，而 1990 年代后期起，随着 Scienta、MB Scientific 等品牌大型半球分析仪在各同步辐射设施的普及，高能量分辨率 ARPES 实验迅速成为主流。这一升级使能量分辨率从早期的 100 meV 以上降至亚 10 meV 级别 —— 广岛大学同步辐射中心（HiSOR）的分辨率可达 4 meV，UVSOR-III BL7U 光束线则实现 6 meV 分辨率，接近激光光电子能谱的精度水平。尽管同步辐射作为脉冲光源，空间电荷效应略大于准连续波激光，但凭借激发能量可调的独特优势，其可轻松区分并识别具有三维色散特性的体相能带，成为研究复杂体系电子结构的首选工具。

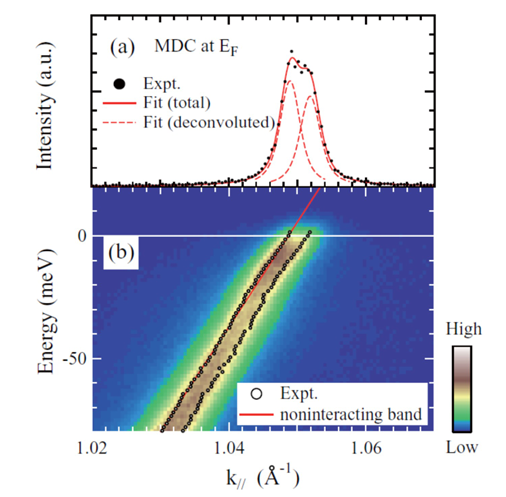

高分辨率的实现推动了表面电子态研究的深化。通过同时提升能量与角分辨率，研究者首次观测到金属表面费米能级附近能带的 “扭折” 结构，这一现象源于电子与声子的强相互作用，为理解超导、电荷密度波等关联现象提供了直接证据。在自旋 – 轨道耦合显著的体系中，高分辨率 ARPES 还成功解析了 Rashba 分裂与拓扑绝缘体表面态 —— 例如在 Cu (110) 表面态的 ARPES 测量中，研究者同时捕捉到电子 – 声子相互作用导致的能带扭折，以及 Rashba 效应引发的自旋简并解除，为多体效应与自旋调控的协同研究奠定基础。此外，核心能级光电子能谱的高分辨率化也实现突破，1990 年代中后期起，研究者可分离 Si (001) c (4×2) 表面非对称二聚体对应的 Si 2p 组分，并详细分析分子吸附引发的能级位移，建立起表面结构与电子态的直接关联。

2.自旋分辨光电子能谱的技术演进

日本的自旋分辨光电子能谱研究起步于 1992 年，当时东京大学固体物理研究所（ISSP）在光子工厂（PF）BL-19A 光束线首次启用 100 keV 莫特探测器，但其探测效率低、能量分辨率仅数百 meV，且仅能研究铁磁样品，实际应用受限，较德国等国家落后约 10 年。技术转折点出现在 1998 年后，研究者借鉴德国海因里希・海涅大学开发的极低能电子衍射（VLEED）探测器原理，以 MgO 为基底生长 Fe 薄膜，并采用意大利团队提出的 “Fe 表面吸附微量氧以抑制表面劣化” 策略，成功开发出寿命长、效率高的 VLEED 自旋探测器。这一探测器解决了传统 Fe/Ag (001) 探测器半天内即污染的问题，且能量分辨率接近常规高分辨率光电子能谱水平。后续升级中，广岛大学的奥田团队进一步优化探测器设计，不仅实现更高分辨率，还能测定所有量子化轴的自旋极化度。该技术突破后，自旋分辨测量从单一铁磁体系拓展至非磁性材料 —— 对于具有大自旋 – 轨道耦合的体系，理论预测的自旋极化现象被实验证实，例如通过偏振光激发，研究者观察到由实验几何构型与偏振方向导致的反转对称性破缺，进而引发的自旋极化。此外，该技术还成为解析 Rashba 分裂与拓扑绝缘体表面态的关键工具，通过自旋分辨 ARPES，研究者可直接观测表面态的自旋纹理，验证理论预测的 “自旋动量锁定” 特性，为自旋电子学器件的设计提供实验依据。

3.光电子全息术的实用化与磁圆二色谱的拓展

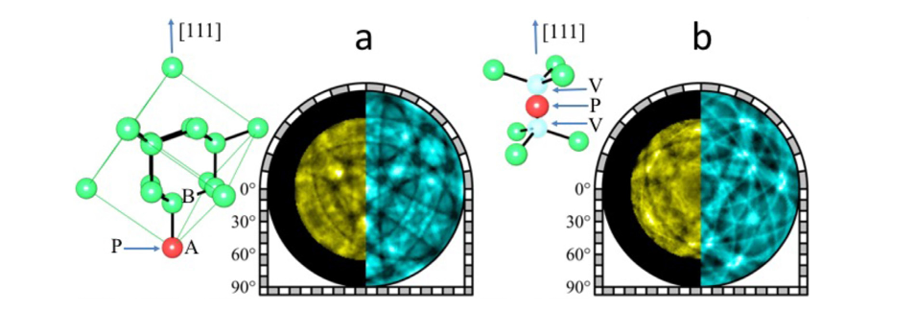

光电子全息术的发展依托于二维显示型分析仪（DIANA）的应用 —— 该仪器由大門团队开发，可在 SOR-RING、PF、SPring-8 等设施获取光电子与俄歇电子的二维衍射图案。尽管光电子衍射图案在原理上等同于全息图像，但直至松下团队开发出专用解析方法后，其才实现实用化。利用这一技术，研究者成功测定 Si 与金刚石表面掺杂位点的原子级结构：在 P 掺杂金刚石 (111) 表面，可清晰区分活性替代位（P 原子占据 C 格点）与非活性 PV（磷 – 空位）复合位，为半导体掺杂机制研究提供直接的结构证据。目前，更紧凑、易用的二维减速场分析仪（RFA）已替代体积庞大的 DIANA，进一步推动光电子全息术的普及。

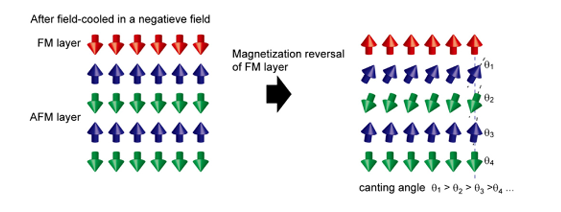

磁圆二色谱（MCD）技术则凭借同步辐射的能量可调性实现突破。Schütz 等人首次发现 Fe K 吸收边的 MCD 现象后，Chen 团队利用 DRAGON 单色器观测到 Fe L 吸收边的 MCD 信号，而 Thole 团队提出的 “求和规则” 则为 MCD 定量分析奠定基础 —— 通过该规则，可元素特异性地分离并定量材料的自旋磁矩与轨道磁矩。日本的 MCD 研究从 PF 起步，逐步扩展至 SPring-8、HiSOR 等设施，形成覆盖永磁体、电磁铁（<2T）、超导磁体（<10T）、脉冲磁体（~40T）的磁场配置体系。典型应用包括观测 Co/Cr₂O₃薄膜界面附近的反铁磁结构调制：实验发现，尽管 Cr 在体相呈反铁磁耦合，但在界面附近会随 Co 的自旋方向呈铁磁跟随，这一现象为解释交换磁各向异性的起源提供了关键依据。此外，MCD 与光电子衍射的结合还实现了磁性与电子结构的原子层分辨分析，为异质结磁耦合机制研究提供新手段。

4.显微镜联用与原位 / 操作数技术的成熟

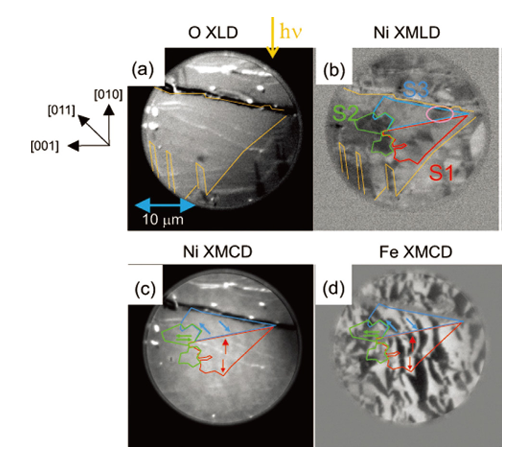

第三世代同步辐射光源（如美国 ALS）的低发射度特性推动了显微镜与同步辐射技术的联用，日本虽通过升级 PF、UVSOR 接近这一水平，但直至 SPring-8 运行后才实现全面突破。核心技术包括光发射电子显微镜（PEEM）与扫描隧道显微镜（STM）- 同步辐射联用：PEEM 通过电子透镜放大表面发射光电子的实空间分布，无需微聚焦光束即可实现高空间分辨率成像，2004 年在 SPring-8 全面部署后，已用于观测 Fe/NiO (110) 体系的磁畴结构 —— 结合 X 射线磁圆二色谱（XMCD）与磁线二色谱（MLD），研究者可分别成像铁磁 Fe 层、反铁磁 NiO 基底及 Fe/NiO 界面的元素特异性磁畴，并通过样品旋转测定磁矩大小与自旋取向。

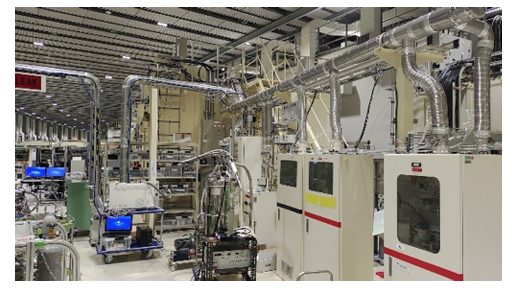

STM – 同步辐射联用技术则突破了光束尺寸限制：通过将同步辐射聚焦于 STM 针尖与样品表面，在接近目标元素吸收边的光子能量下成像，即使光束尺寸达数毫米，仍可实现数十纳米（现达数纳米）的空间分辨率。该技术已在 SPring-8 与美国 APS 实现，可区分表面二维金属薄膜与三维晶体区域的电子态差异。在原位 / 操作数观测领域，硬 X 射线的高穿透性使其无需超高真空即可开展实验，例如 SPring-8 XAFS 光束线 BL0B1 安装的气体处理装置，可实时观测催化剂与电池电极表面的气体反应；软 X 射线领域则通过反应池与差分抽运系统，实现器件工作状态下的原位表征，如观测石墨烯场效应晶体管在栅压调控下的电子态变化，或电池电极充放电过程中的表面还原动力学。

这些技术进展共同推动日本表面与界面科学从静态、离线表征迈向动态、原位研究，为催化、磁性材料、电子器件等领域的机制解析与性能优化提供了强有力的支撑。
