纳米限域效应：定义、核心公式与应用方法

说明：本文华算科技主要介绍了纳米限域效应的定义、核心公式、重要性及应用方法。还阐述了如何通过精准设计限域空间的几何参数、协同调控活性中心的电子态与配位环境、构建限域 – 界面协同体系等方式用好纳米限域效应。

什么是纳米限域效应

纳米限域效应是指将催化反应限制在至少一个维度处于纳米尺度（通常）的空间内，通过空间约束、界面作用与电子调控，改变反应热力学与动力学路径，最终提升催化性能的现象。

 DOI: 10.1021/accountsmr.1c00135

这一效应的本质是空间尺度与分子行为的耦合—纳米空间的几何结构（如孔径、曲率）、电子环境（如电荷分布、配位状态）会与反应物、中间体、产物发生特异性相互作用，打破体相反应的固有规律。

如何分析纳米限域效应？





纳米限域效应并非定性描述，而是可通过热力学、动力学公式量化分析的物理化学现象。以下4个核心公式，是理解与设计限域系统的基础。

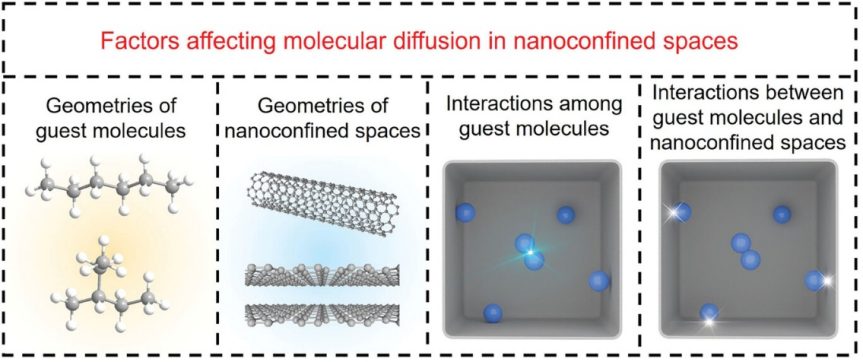

纳米限域空间内的扩散行为与体相差异显著，可用无量纲数δ描述扩散效率。

参数含义：D为扩散系数（m²/s），K₋₁为逆反应速率常数（s⁻¹），R为限域空间特征尺寸（如液滴半径、孔道半径，m）。

物理意义：δ值越小，说明扩散速率远低于反应速率，传质为速率控制步骤；δ值越大，扩散对反应的限制越弱。

 DOI: 10.1002/smll.202411184

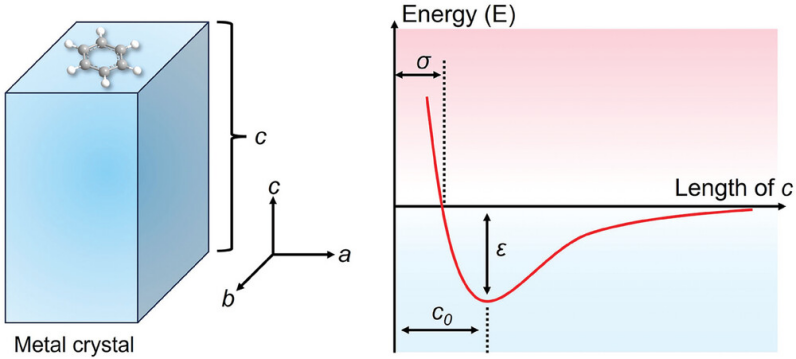

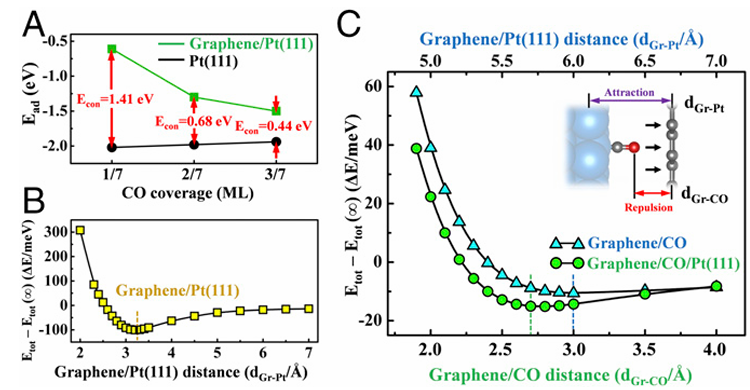

限域空间会改变活性中心对中间体的吸附能，可用限域能（E_con）量化。

参数含义：E_ad (con)为限域条件下的吸附能（eV），E_ad (uncon)为体相条件下的吸附能（eV）。

物理意义：E_con > 0：限域空间减弱吸附；E_con ：限域空间增强吸附。

 DOI: 10.1002/smll.202411184

纳米限域效应通过改变焓变（ΔH）和熵变（ΔS），调控反应的吉布斯自由能（ΔG）。

参数含义：ΔH为焓变（反映键能变化），T为温度（K），ΔS为熵变（反映分子无序度变化。

限域调控机制：

焓变降低：限域空间内的范德华力、配位作用可稳定中间体，使ΔH降低。

熵变补偿：限域会降低分子无序度（ΔS减小），但通常ΔH的降低幅度大于TΔS的增加幅度，最终ΔG减小，反应更易自发进行。

DOI: 10.1002/smll.202411184

限域空间内的扩散多为活化扩散（需克服孔道壁相互作用），其扩散系数符合阿伦尼乌斯关系。

参数含义：D₀为无限温度下的扩散系数（m²/s），E_A为扩散活化能（kJ/mol），R为气体常数，T为温度（K）。

物理意义：E_A越大，扩散阻力越强。

DOI: 10.1002/smll.202411184

为什么纳米限域效应如此重要？

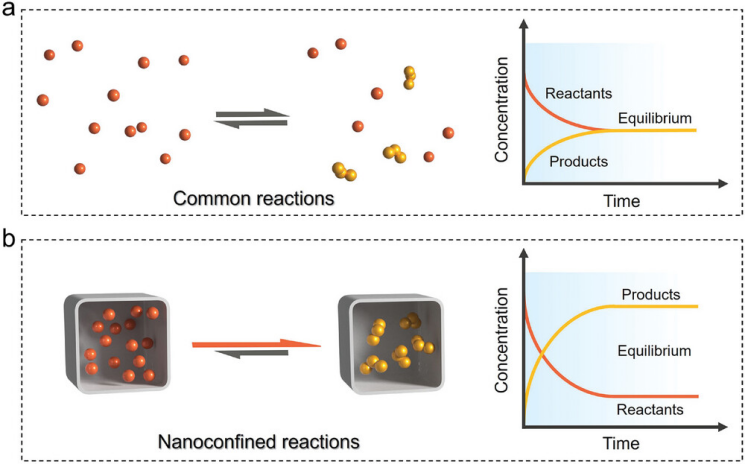

在体相反应中，反应物浓度低、中间体易分解，导致反应平衡偏向反应物。纳米限域空间可通过富集效应提升局部反应物浓度。

例如，带负电的孔道内壁可吸附带正电的反应物，使局部浓度提升1-3个数量级。反应物浓度升高会推动平衡向产物方向移动，显著提升反应转化率。

DOI: 10.1002/smll.202411184

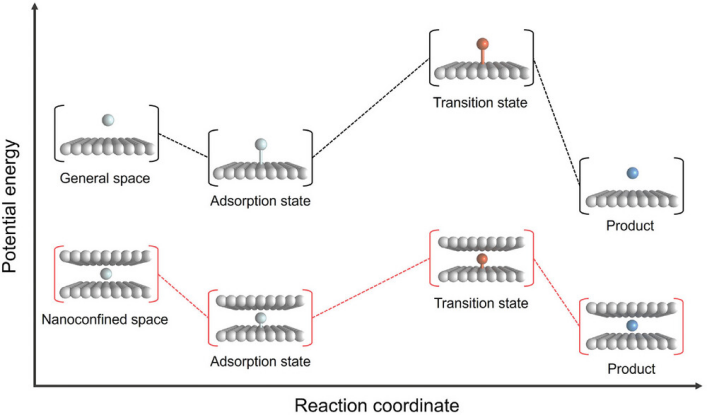

 决定动力学速率的关键。纳米限域空间通过两种方式降低活化能。

（1）稳定过渡态：限域空间内的范德华力、氢键等弱相互作用，可选择性稳定反应过渡态，使活化能降低。

DOI: 10.1002/anie.202219241

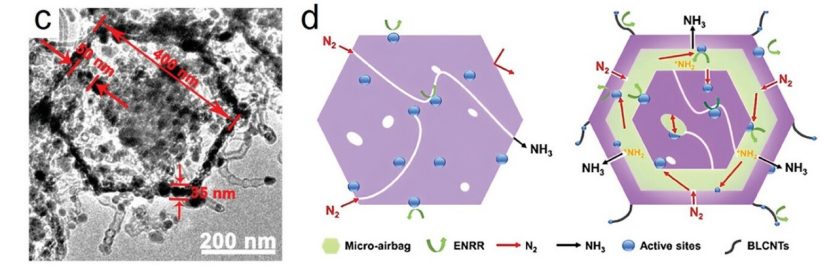

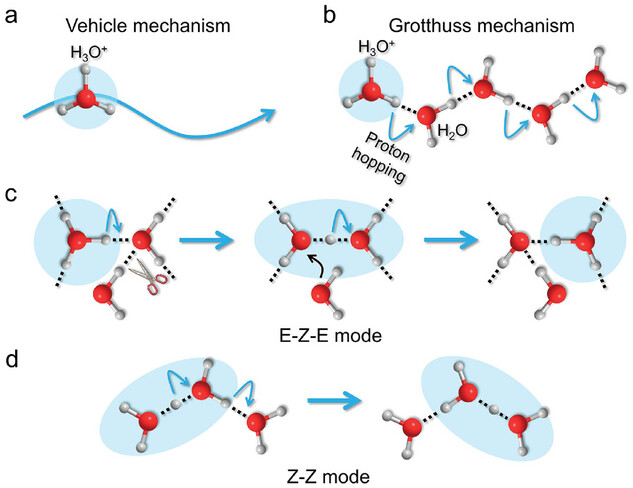

（2）改变质子/电子传输路径：在质子交换反应（如析氢、氮还原）中，限域空间可将质子传输机制从载体机制转为跳跃机制，使质子迁移速率提升10-100倍。

DOI: 10.1002/cssc.202100502

纳米尺度活性中心（如单原子、纳米颗粒）因表面能高，易发生团聚或氧化。限域空间可通过空间阻隔和电子稳定双重作用抑制失活。

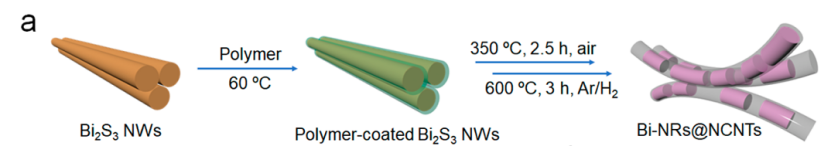

例如，将Ru纳米颗粒封装于碳纳米管内，可避免其在氨合成反应中团聚，稳定性提升5倍以上。

 DOI: 10.1021/jacs.7b05018

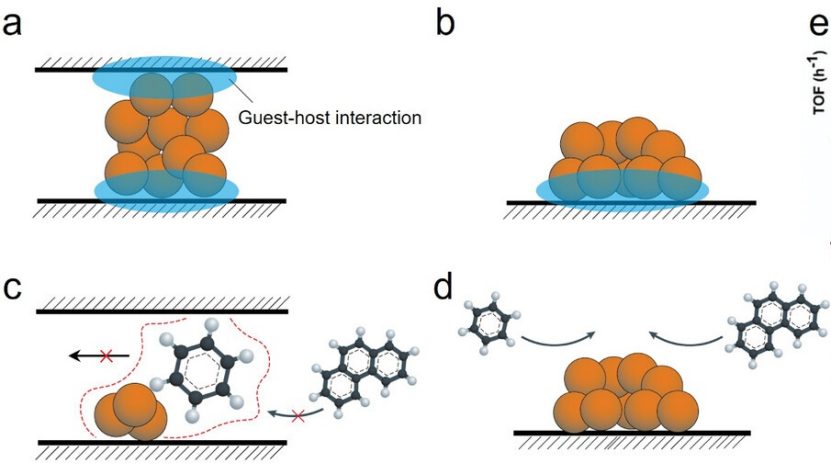

在多路径反应中，限域空间的尺寸筛选和中间体吸附调控可实现高选择性。

（1）尺寸筛选：1D纳米通道（如孔径2nm的TiO₂纳米管）可限制大分子中间体（如C₂中间体）的扩散，抑制C-C耦合，优先生成C₁产物。

DOI: 10.1021/acs.nanolett.1c00390

（2）吸附调控：通过调整限域空间的电子环境（如N掺杂碳的电负性），可减弱CO在Pt表面的吸附强度，避免CO中毒，同时提升ORR反应的4e⁻选择性。

 DOI: 10.1073/pnas.1701280114

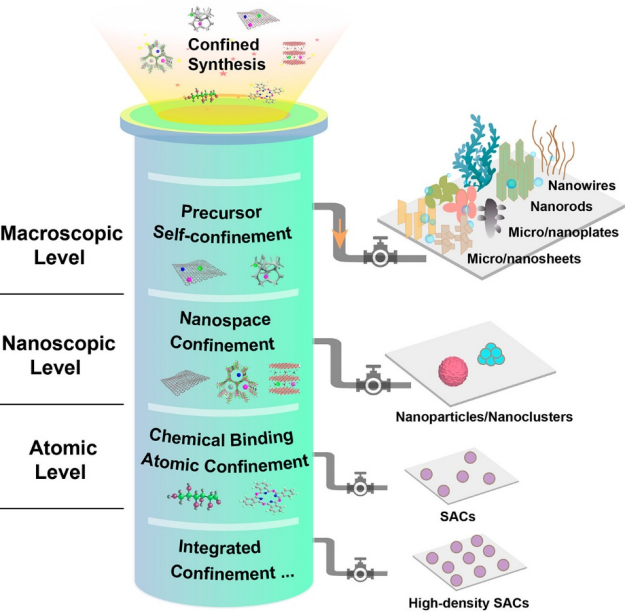

如何用好纳米限域效应？

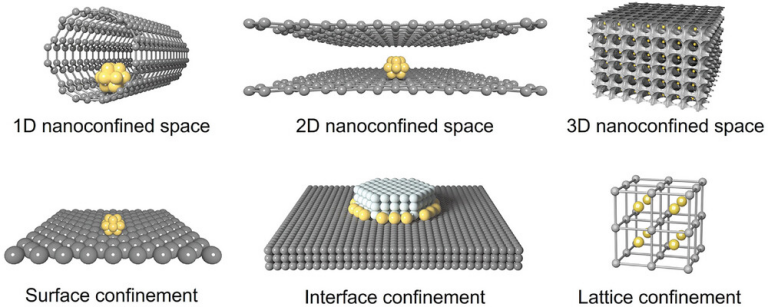

（1）维度选择

1D空间：适合需定向传质的反应（如析氢反应的质子传输），可通过调整管径（2-10nm）平衡传质与限域效应。

2D空间：适合需大面积接触的反应（如CO₂还原），可通过调控层间距优化中间体吸附。

3D空间：适合多中间体耦合反应，可通过设计空腔数量提升中间体浓度。

DOI: 10.1002/smll.202411184

（2）曲率调控：高曲率表面会导致电子密度再分布，可增强对极性分子（如CO₂）的吸附。

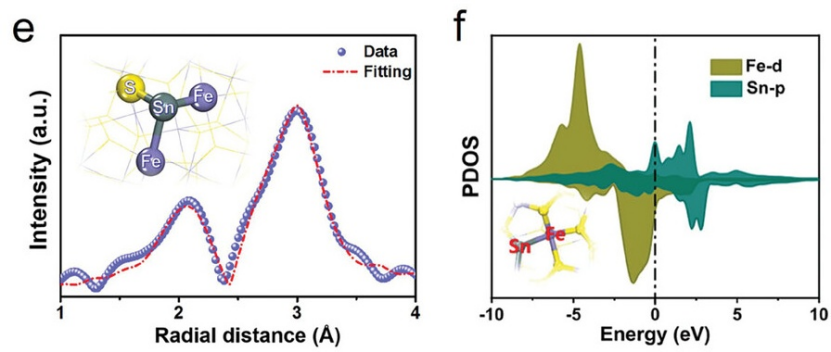

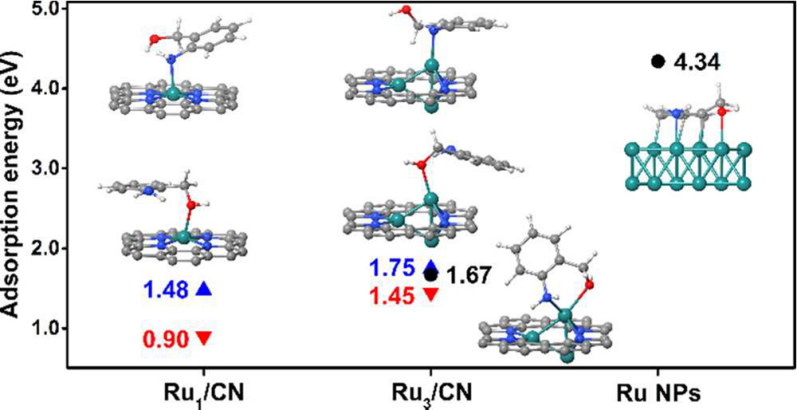

单原子限域：将单原子（如Fe、Co）限域于N掺杂碳的孔道内，形成M-N₄活性位点，通过N的电负性调控M的d带中心，优化中间体吸附。

 DOI: 10.1002/smll.202411184

纳米颗粒限域：控制纳米颗粒尺寸与限域空间匹配，避免颗粒团聚。

DOI: 10.1002/smll.202411184

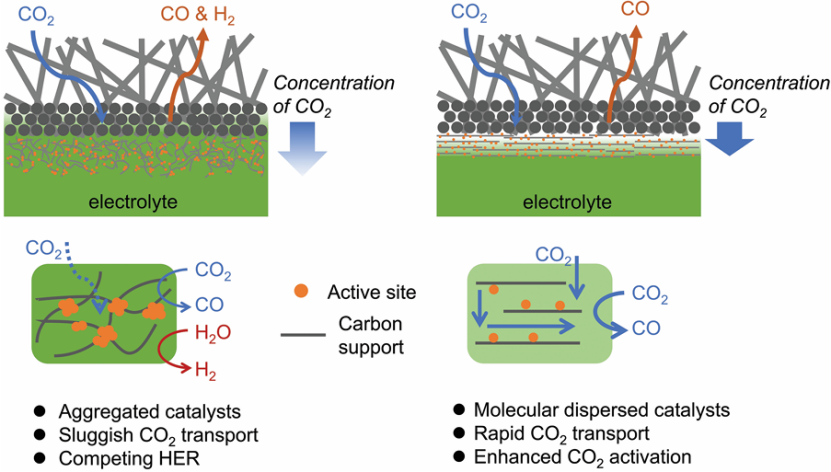

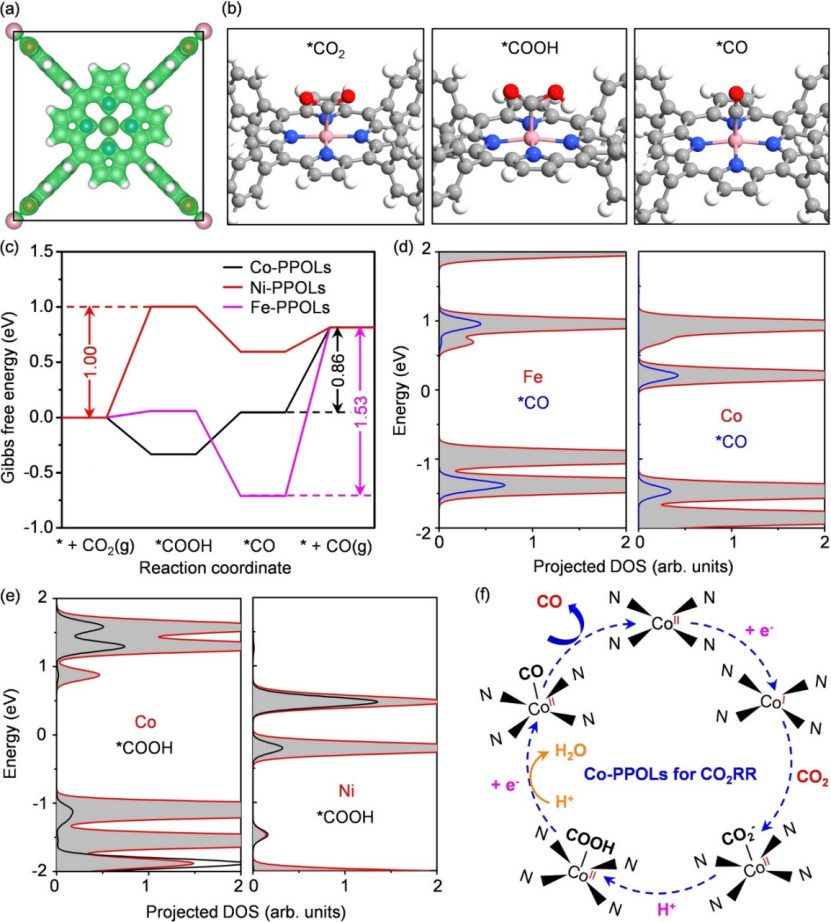

分子催化剂限域：将分子催化剂限域于石墨烯层间，通过π-π相互作用固定分子，避免团聚，同时调控分子的电子云分布，提升CO₂还原选择性。

DOI: 10.1002/adfm.202301334

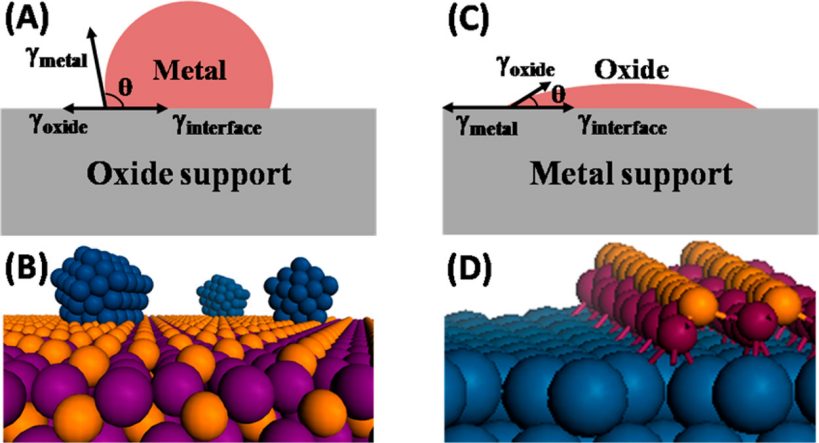

界面电荷转移：在限域空间内引入异质界面（如FeO-Pt界面），通过电子转移（Fe→Pt）调控Pt的d带中心，减弱CO吸附，提升ORR活性。

 DOI: 10.1021/ar300249b

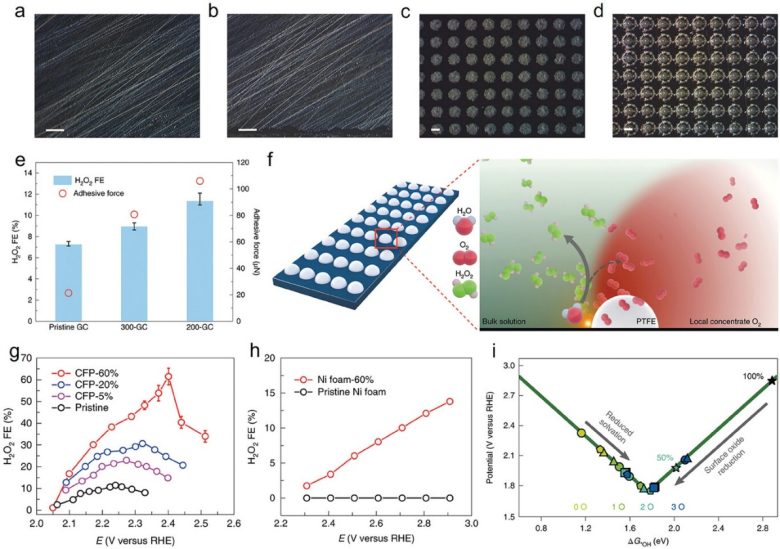

亲/疏水性调控：在限域空间内修饰疏水基团，减少H₂O与活性中心的接触，抑制析氢副反应。（如CO₂还原中，疏水限域使HCOOH的FE提升至92%。

DOI: 10.1038/s41929-019-0402-8
