一、使用Atomsk构建碳纳米管模型
Atomsk是一款轻量级的原子建模工具，专为材料模拟设计，支持多种文件格式，并且无需编程基础即可使用。通过Atomsk可以快速生成碳纳米管模型，具体步骤如下：
1. 基础建模：生成单壁碳纳米管
使用以下命令生成单壁碳纳米管模型：
atomsk –create nanotube 2.6 8 0 C CNT1.xsf
2.6：控制键长参数，用于调整碳原子之间的距离。

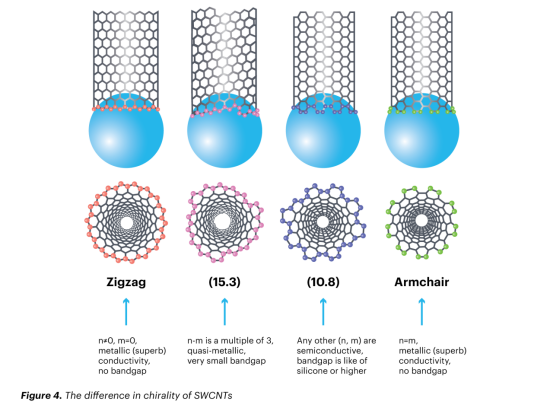

8 0：手性指数（n, m），其中n=8，m=0，表示臂展型（armchair）碳纳米管。
C：元素类型，表示碳原子。
CNT1.xsf：生成的模型文件名。
生成的模型文件可以通过VESTA软件打开，查看碳纳米管的结构。
2. 扩胞操作，获得c轴更长的碳纳米管
如果需要扩展碳纳米管的长度，可以使用-duplicate参数进行扩胞操作：
atomsk –create nanotube 2.6 8 0 C -shift 0.5*box 0.5*box 0.0 -duplicate 1 1 6 CNT2.xsf
-shift 0.5*box 0.5*box 0.0：调整模型的起始位置。
-duplicate 1 1 6：在x、y、z方向上进行1×1×6的扩胞操作，从而延长碳纳米管的长度。
通过这种方式，可以生成具有不同长度的碳纳米管模型。
二、使用Materials Studio构建碳纳米管模型
Materials Studio是一款功能强大的分子建模软件，支持多种建模方法，包括纳米结构的构建。以下是使用Materials Studio构建碳纳米管模型的步骤：
1. 打开纳米管构建工具
在菜单栏中选择Build > Build Nanostructure > Single-Wall Nanotube，弹出对话框。
2. 设置参数
在对话框中取消“周期性纳米管”的选项，以避免重复结构。
设置“重复单元”为10，表示每个碳纳米管的重复单元数量。
点击Build按钮，生成碳纳米管模型。
3. 调整视角和显示方式
构建完成后，使用右键菜单中的Display Style工具调整显示方式，如球棍模型、线框模型等。
通过调整视角和缩放，使碳纳米管的结构更加清晰可见。
三、使用VMD构建碳纳米管模型
VMD（Visual Molecular Dynamics）是一款用于分子可视化和分析的软件，支持多种分子建模任务。以下是使用VMD构建碳纳米管模型的步骤：
1. 打开纳米管构建器
在VMD主窗口中，点击扩展菜单>>建模>>纳米管构建器，弹出“碳纳米结构…”窗口。
2. 选择拓扑构建选项
在“拓扑构建选项”中，选择“纳米管构建选项”。
输入手性指数（n, m）和纳米管长度等参数。
点击Generate按钮，生成碳纳米管模型。
3. 调整图形表示
在图形表示窗口中，将绘制方法更改为CPK（共价键表示法）。
调整球棍参数，使碳原子的显示更加清晰。
如果需要，可以更改原子颜色，并调整背景颜色，以提高模型的可读性。
四、使用Blender构建碳纳米管模型
Blender是一款开源的3D建模软件，支持几何节点和曲线画笔工具，可以快速生成碳纳米管模型。以下是使用Blender构建碳纳米管模型的步骤：
1. 创建贝塞尔曲线
删除默认的立方体视图，创建一个贝塞尔曲线对象。
使用自由线画笔工具绘制样条，形成碳纳米管的轮廓。
2. 使用几何节点生成碳纳米管
进入Geometry Nodes界面，从用户库中导入“CNT几何节点资产”。
插入“CNT节点”，并调整参数，如环绕数、采样长度、半径调节等。
通过调整原子和柱体的半径和细分数，可以实现生长动画效果。
3.导出模型
完成模型后，可以将场景导出为.STL文件，用于3D打印或进一步分析。
在渲染设置中，调整光照和材质，使模型更加逼真。
五、使用3D Max构建碳纳米管模型
3D Max是一款专业的3D建模软件，广泛应用于工业设计和影视制作。以下是使用3D Max构建碳纳米管模型的步骤：
1. 创建石墨烯片
创建一个半径5mm、高度分段为1、边数为6的圆柱体，并将其转换为可编辑多边形。
通过复制、缩放和焊接操作，形成石墨烯片的结构。
2. 弯曲和晶格修改器
使用“弯曲”修改器调整石墨烯片的形状，使其形成碳纳米管的管状结构。
添加“晶格”修改器，设置支柱和节点参数，完成碳纳米管的绘制。
3.渲染模型
完成模型后，使用“渲染”功能，调整光照和材质，使模型更加逼真。
六、基于几何关系的数学建模方法
除了使用软件建模，还可以通过数学方法构建碳纳米管模型。这种方法主要基于碳原子之间的几何关系，通过确定碳原子的坐标，生成碳纳米管的结构。
1. 确定碳原子的坐标
根据碳纳米管的几何结构，确定每个碳原子的三维坐标。
通过嵌套循环，生成满足要求的碳纳米管模型。
2. 生成碳纳米管
以碳原子之间的几何关系为基础，生成碳纳米管的结构。
通过调整参数，如手性指数、长度、直径等，生成不同类型的碳纳米管。
七、使用MATLAB进行碳纳米管建模
MATLAB是一种强大的数值计算工具，可以用于碳纳米管的建模和仿真。以下是使用MATLAB构建碳纳米管模型的步骤：
1. 生成正六边形
首先生成一个正六边形，作为碳纳米管的结构单元。
2. 循环生成晶格结构
以六边形为单位，循环生成类似于石墨的晶格结构。
3. 截断和投影
在一定条件下，对晶格点坐标进行截断，生成碳纳米管的结构。
使用投影法，将二维结构投影到三维空间，生成碳纳米管的模型
八、总结
构建碳纳米管模型的方法多种多样，可以根据具体需求选择合适的工具和方法。Atomsk、Materials Studio、VMD、Blender、3D Max、Avogadro、Chimera等软件都可以用于碳纳米管的建模，而基于几何关系的数学方法和MATLAB仿真也是一种有效的建模手段。通过这些方法，可以快速生成碳纳米管模型，并进行进一步的分析和研究。在实际应用中，选择合适的工具和方法，可以提高建模效率，确保模型的准确性和可靠性。
