什么是掺杂?

什么是掺杂?定义、机制与多领域应用解析



掺杂(Doping)是一种在纯净的半导体材料中有意地、受控地引入少量杂质原子的过程,其根本目的是为了改变材料的电学性质,特别是导电性。从本质上讲,这一过程等效于在材料的晶体结构中引入浅层缺陷

掺杂的魔力在于它能够精确调控材料内部的“载流子”(负责导电的粒子)的浓度和类型。

在一个本征半导体(如纯硅)中,自由电子和空穴的数量极少且相等,导致其导电能力很差。通过掺杂,我们可以打破这种平衡。

n型掺杂与p型掺杂:这是最经典的两种掺杂类型

n型半导体:当向四价的硅(Si)或锗(Ge)晶体中掺入五价元素(如磷P或砷As)时,杂质原子在晶格中替代原有原子后,会多出一个未成键的价电子。

这个电子受原子核的束缚很弱,在室温下即可成为自由电子,从而大幅增加材料中电子的浓度。由于导电主要依靠带负电(Negative)的电子,因此称为n型半导体。这些能提供电子的杂质被称为“施主”(Donor

p型半导体:当向硅晶体中掺入三价元素(如硼B)时,杂质原子会形成一个缺少电子的共价键,这个“空位”被称为“空穴”(Hole

附近的电子可以过来填补这个空穴,使其自身位置产生新的空穴,宏观上看就像一个带正电(Positive)的粒子在移动。因此,这种以空穴为主要载流子的半导体称为p型半导体。这些能产生空穴的杂质被称为“受主”(Acceptor

什么是掺杂?定义、机制与多领域应用解析

DOI10.1038/s41586-024-07438-5

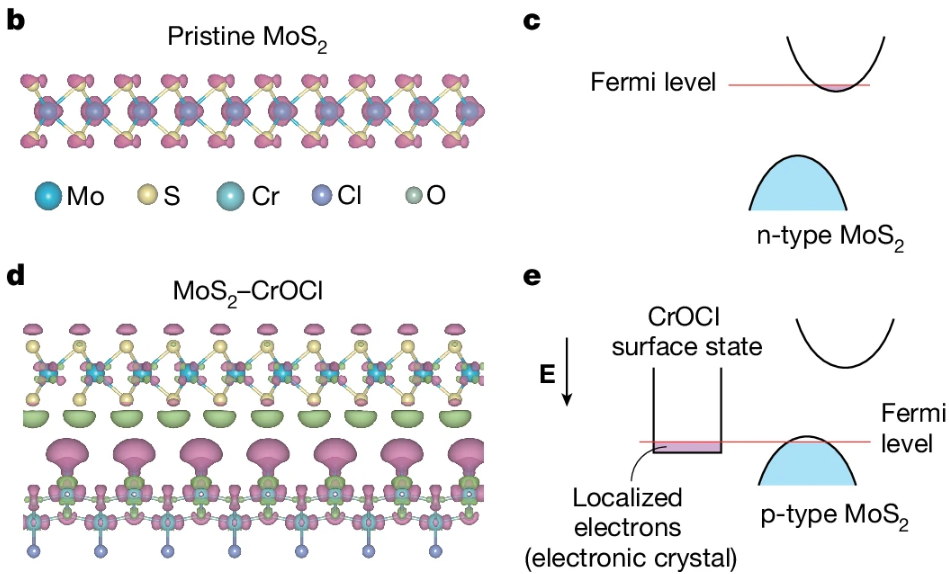

能带结构的影响:掺杂会改变材料的能带结构。施主杂质会在导带下方引入一个“施主能级”,受主杂质则会在价带上方引入一个“受主能级”。

这些能级与带边的距离很近,使得电子或空穴更容易被激发成为自由载流子,这是导电性显著提升的微观原因。

实现掺杂的技术手段多种多样,主要包括在晶体生长过程中直接加入杂质的原位掺杂,以及在材料形成后通过热扩散或离子注入等方式引入杂质

此外,针对有机半导体和二维材料等新型材料,还发展出了化学掺杂、氧化还原掺杂、电荷转移掺杂和分子掺杂等多种方法。



什么是掺杂?定义、机制与多领域应用解析

应用领域

什么是掺杂?定义、机制与多领域应用解析



电子与光电领域:这是掺杂最经典也是最重要的应用领域。通过对硅等材料进行精确的n型和p型掺杂,可以制造出PN结,这是二极管、晶体管等所有现代微电子器件的基础。

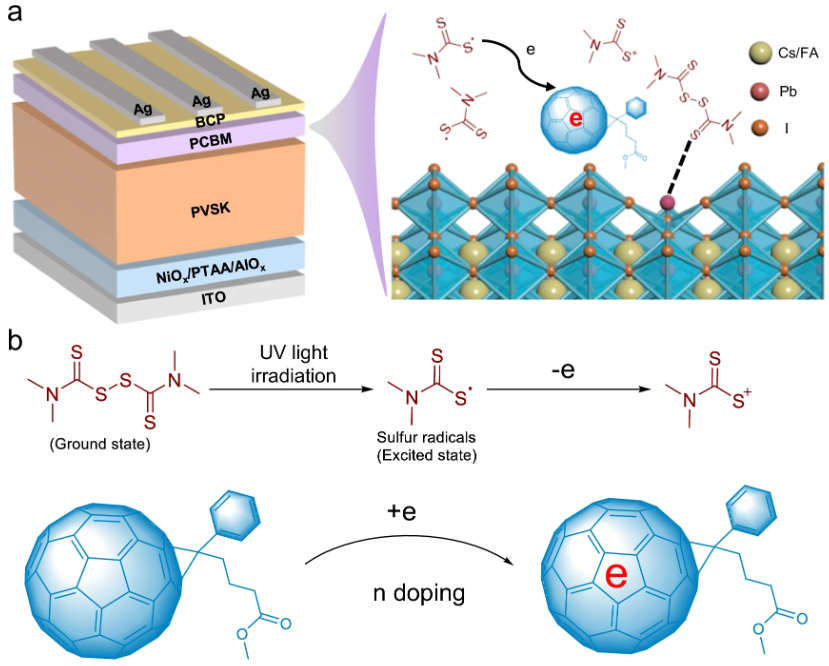

无论是计算机的中央处理器(CPU),还是智能手机中的存储芯片,其核心都离不开掺杂技术。在光电领域,掺杂被用于优化 有机发光二极管(OLED)‍ 的发光效率和寿命提升透明导电薄膜的性能以及制造高灵敏度的光电探测器。

什么是掺杂?定义、机制与多领域应用解析

DOI10.1038/s41467-024-53283-5



能源领域:在追求可持续能源的今天,掺杂技术扮演着至关重要的角色。

太阳能电池:太阳能电池的核心就是一个大的PN结。通过优化掺杂浓度和分布,可以有效分离光照产生的光生电子和空穴,从而提高电池的开路电压和光电转换效率。

光催化:通过对二氧化钛(TiO₂)等光催化剂进行金属或非金属掺杂,可以拓宽其对可见光的吸收范围,并有效抑制电荷复合,从而显著提升其在环境净化和水分解制氢等方面的催化效率。

热电材料:掺杂能够同时优化材料的导电性和热导率,是开发高效热电材料(可实现热能与电能直接转换)的关键策略

生物医学领域:掺杂技术在新兴的生物医学应用中也展现出巨大潜力。例如,铜掺杂的生物活性玻璃,因其具备优异的抗菌能力和光热转换性能,被研究用于癌症的光热治疗和骨组织再生工程。

此外,经过掺杂的共轭聚合物等柔性导电材料,可作为高性能的生物电子接口,用于神经传感、疾病检测和电刺激治疗等前沿方向。



什么是掺杂?定义、机制与多领域应用解析

为什么掺杂如此重要?

什么是掺杂?定义、机制与多领域应用解析



掺杂之所以在科学和技术领域拥有如此崇高的地位,原因在于它解决了材料科学中的一个根本性问题:如何随心所欲地控制和改造材料的性能

掺杂是实现半导体“半”可控特性的核心手段。本征半导体在无外界激励时接近绝缘体,其应用价值有限。

掺杂赋予了我们一种能力,能将其导电性在数个数量级范围内精确调节,并且能够决定导电的载流子是电子还是空穴。

正是这种无与伦比的可控性,才使得构建复杂的集成电路成为可能。可以说,没有掺杂,就没有信息时代的基石——晶体管和微芯片

掺杂极大地拓展了材料的功能边界。它不仅能改变电学性质,还能显著影响材料的光学、磁学、热学和催化性能

通过引入不同的掺杂元素,可以改变材料的带隙宽度,从而调节其吸收和发射光的颜色;可以引入磁性离子,使非磁性材料获得磁性,用于自旋电子学器件的开发;还可以通过制造缺陷来提升催化活性。

这种“点石成金”的能力,使掺杂成为材料设计和功能化的普适性工具。

什么是掺杂?定义、机制与多领域应用解析

DOI10.1038/s41467-019-13563-x

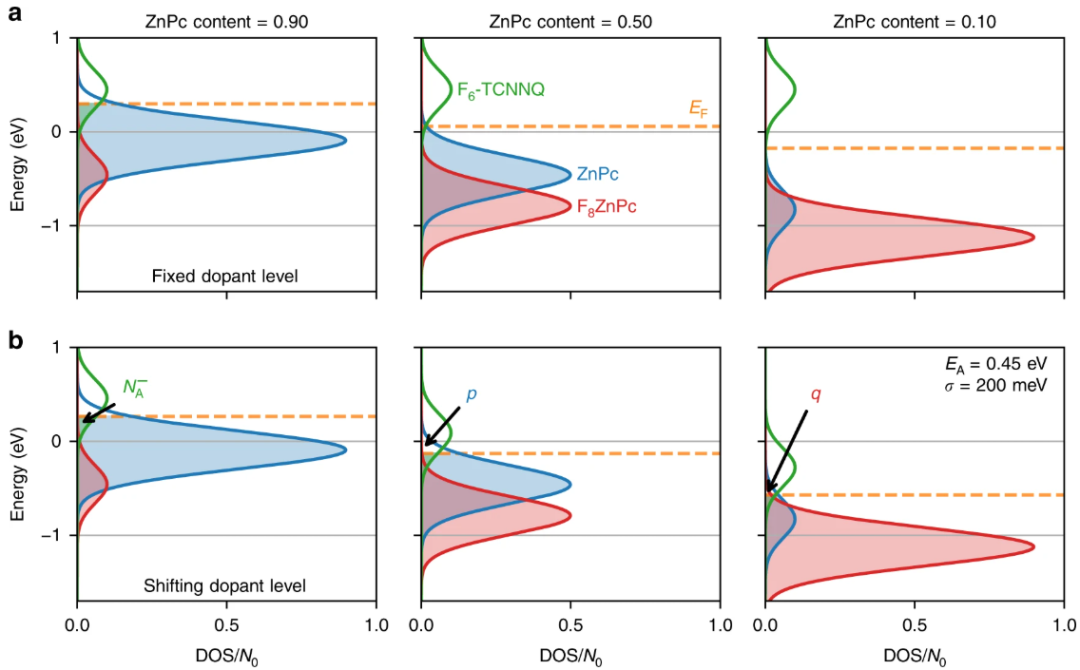

掺杂是推动未来技术创新的关键驱动力。当前,对有机半导体的高效分子掺杂研究以及对二维材料的缺陷工程与掺杂调控正为柔性电子、可穿戴设备和量子计算等未来技术铺平道路。

掺杂的概念和策略仍在不断演进,持续为新材料的发现和新器件的实现提供源源不断的灵感和动力。



什么是掺杂?定义、机制与多领域应用解析

小结

什么是掺杂?定义、机制与多领域应用解析



掺杂是一种通过向材料中引入微量杂质,从而实现对其性能进行精确调控的强大技术。它不仅是构筑现代电子工业的基石,更在能源、生物医学等多个领域扮演着不可或代的核心角色

掺杂技术的重要性体现在它赋予了人类前所未有的材料设计与功能定制能力。
