文章华算科技系统介绍了原位同步辐射技术的核心原理、关键技术方法、实验装置、数据处理流程及其在前沿科学研究中的应用与未来发展趋势。文章详细阐述了同步辐射光源的卓越性能，以及如何通过精巧设计的原位实验装置实现对物质在真实工作条件下的动态表征，揭示其结构、化学态和物理性质的变化。同时，文章还探讨了该技术在电化学储能、催化反应等领域的应用成果，并展望了其未来的发展方向和面临的挑战。
摘要
原位同步辐射技术是一种尖端的实验研究方法，它将同步辐射光源的卓越性能与“原位”（in-situ）测量能力相结合，使得科学家能够实时、动态地观察物质在真实工作条件下的结构、化学态和物理性质变化。凭借其高亮度、高穿透性、宽能谱和高时间分辨率等优势，该技术已成为材料科学、化学、物理学和生命科学等众多领域不可或缺的“超级显微镜”，尤其在揭示电化学储能、催化反应、相变过程等复杂动态机制方面展现出无与伦比的能力。本报告旨在系统梳理原位同步辐射技术的核心原理、关键技术方法、实验装置、数据处理流程及其在前沿科学研究中的应用与未来发展趋势。
引言：开启动态表征的新纪元
在科学探索的征途中，理解物质在外界刺激（如电场、温度、压力、气氛等）下的动态演化过程，是推动技术革新的核心。传统的“非原位”表征方法通常在反应或过程结束后对样品进行分析，这往往导致关键的瞬态信息丢失，如同观看一部电影只看开头和结尾，却错过了最重要的情节。原位同步辐射技术的出现，彻底改变了这一局面。它允许研究人员在材料“工作”的同时，利用同步辐射光束对其进行“现场直播”式的探测，从而捕捉到从原子、分子尺度到宏观尺度的实时变化，为揭示“结构-性能”关系提供了直接证据。
核心原理与工作机制
同步辐射光源：卓越性能的源泉
同步辐射并非来自样品本身，而是一种由大型科学装置——同步辐射光源产生的光。其基本原理是，当接近光速运动的带电粒子（通常是电子）在磁场作用下发生偏转时，会沿着其运动轨迹的切线方向辐射出强烈的电磁波，即同步辐射 。这些电子被储存在一个名为“储存环”的超高真空管道中，在其中循环运动并由一系列磁铁（如弯曲磁铁和扭摆器/波荡器）引导，持续产生辐射光 。
与传统X射线源相比，同步辐射具有一系列无与伦比的特性，这些特性是其成为强大表征工具的基础：
- 高亮度与高通量： 亮度比常规X射线管高出数亿倍，意味着可以在极短时间内获得高质量的信号，为时间分辨研究奠定了基础 。
- 宽阔且连续的能谱： 能量范围从红外光覆盖到硬X射线，且能量连续可调，允许研究人员根据需要选择最佳能量进行实验 。
- 高准直性与高相干性： 光束发散角极小，具有良好的方向性，同时具备优异的空间和时间相干性，非常适合用于成像和散射实验 。
- 高穿透能力： 高能量的硬X射线能够穿透较厚的样品和复杂的原位实验装置，实现对材料内部结构的无损探测 。
“原位”测量的实现
“原位”的核心在于“在原来的位置”，即在材料发生物理或化学变化的过程中对其进行不间断的实时表征 。要实现这一点，关键在于设计精巧的原位实验装置，也称为“原位池”或“反应室” 。这类装置必须满足双重功能：首先，它需要为样品模拟真实的工作环境，例如，对于电池材料研究，原位电化学池必须能够实现正常的充放电循环 ；其次，它必须为同步辐射光束的入射和出射信号提供低吸收的“窗口”，以确保信号不被装置本身严重衰减 。通过将这样的原位装置置于同步辐射光束线上，探测器便可以连续记录样品在整个动态过程中的结构与性质演变数据 。
关键技术方法及其应用
基于同步辐射的多种相互作用原理，发展出了一系列功能强大的原位表征技术。这些技术从不同维度揭示物质的动态信息，在电化学储能（如超级电容器、锂电池）等领域取得了丰硕的研究成果。
原位X射线衍射 (In-situ SR-XRD)
X射线衍射（XRD）是研究晶体材料长程有序结构的经典方法。原位同步辐射XRD利用同步辐射的高通量特性，能够将数据采集时间缩短至秒级甚至更短，从而实现对晶体结构动态演变的“快照”式捕捉 。在电化学储能研究中，原位SR-XRD被广泛用于：
- 监测晶相变化： 实时追踪电极材料在充放电过程中发生的相变，揭示储能机制（如嵌入、转换或赝电容反应） 。
- 分析晶格演化： 精确测量离子嵌入/脱出导致的晶格常数变化，从而量化离子存储量，理解结构应变与循环稳定性的关系 。
- 获取结构信息： 分析衍射峰的宽化和强度变化，可获得晶粒尺寸、晶体缺陷等微观结构信息 。
原位X射线吸收谱 (In-situ XAS)
X射线吸收谱（XAS）是一种对特定元素极其敏感的谱学技术，它不要求样品具有长程有序结构，因此对晶态、非晶态和纳米材料都适用 。XAS主要分为两部分：X射线吸收近边结构（XANES）和扩展X射线吸收精细结构（EXAFS）。

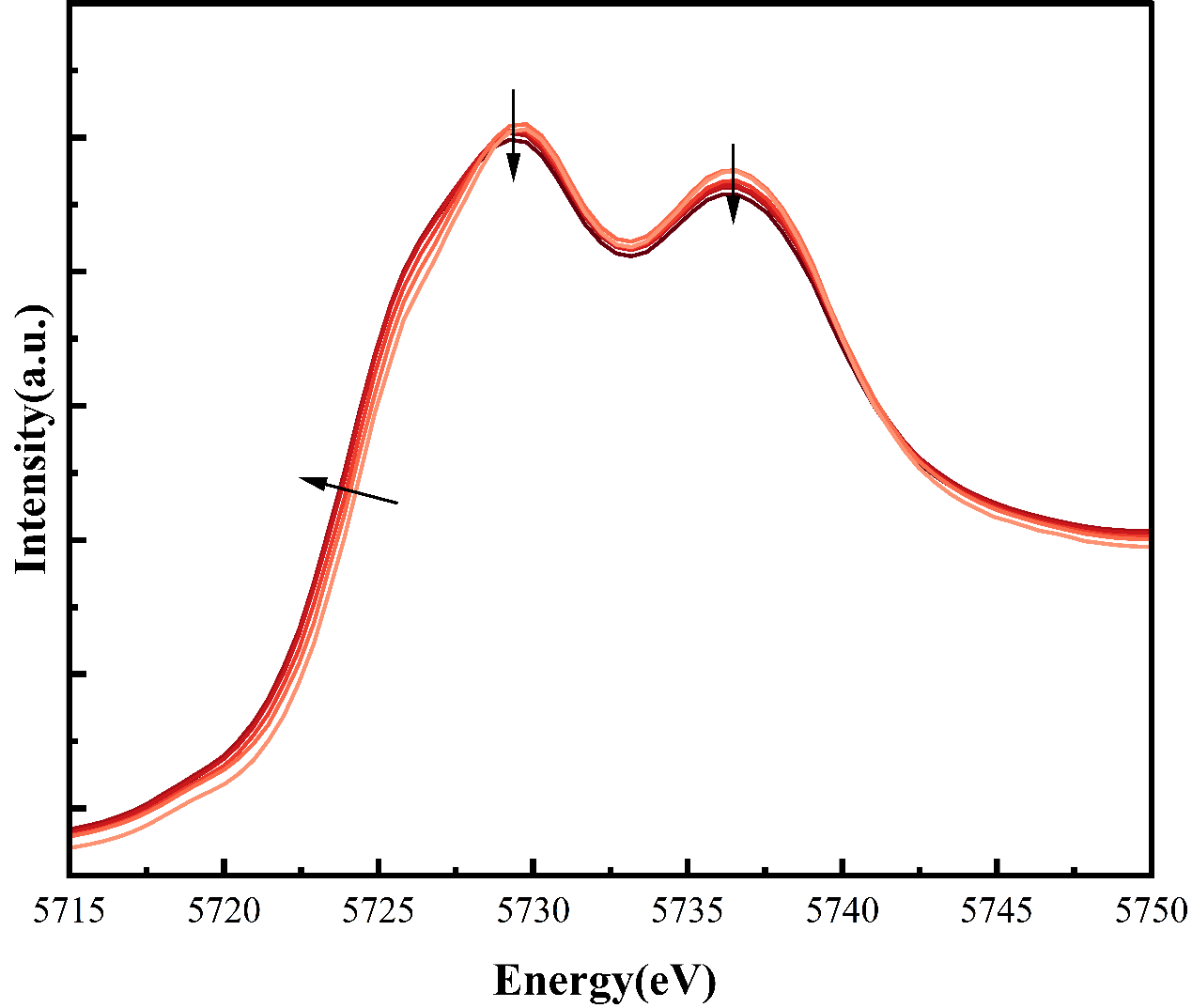

- XANES 主要反映吸收原子的电子结构和化学价态信息 。通过原位XANES，研究人员可以直观地“看到”电极材料中活性元素在充放电过程中的价态升降，从而确定其对电荷补偿的贡献 。
- EXAFS 则提供了中心原子周围的局域原子结构信息，如配位数、与邻近原子的键长和键角等 。原位EXAFS能够揭示充放电过程中原子级别的结构重排、化学键的断裂与形成，为理解反应动力学和衰减机理提供了微观视角 。
此外，能量较低的软X射线吸收谱对轻元素（C、N、O等）和材料表界面具有更高的灵敏度，是研究电极/电解质界面的理想工具 。
原位X射线散射 (In-situ SAXS/WAXS)
小角X射线散射（SAXS）主要用于探测纳米尺度（约1-100纳米）的结构信息，它对体系内的电子密度不均匀性非常敏感 。在原位实验中，SAXS成为研究多孔材料、纳米复合材料和软物质动态行为的利器。例如，在超级电容器研究中，原位SAXS可用于：
- 追踪离子在纳米孔中的行为： 实时监测电解质离子在充放电过程中进出电极材料纳米孔道的过程，以及可能发生的去溶剂化现象 。
- 分析纳米结构演化： 研究纳米颗粒或团簇在电化学反应中的尺寸、形状和分布变化，揭示材料的结构稳定性 。
其他前沿技术
- 对分布函数 (PDF) 方法： 该技术利用X射线的总散射（包括布拉格衍射和漫散射）数据进行傅里叶变换，能够提供从局域到长程的原子对相关性信息。PDF特别适用于研究非晶、纳米晶和具有短程有序结构的材料，弥补了传统XRD的不足 。
- X射线成像技术： 包括吸收衬度成像、相位衬度成像和三维层析成像（CT）等，能够提供材料内部形貌、微观结构和化学组分的多维度、可视化信息 。随着技术发展，硬X射线全场纳米成像的空间分辨率已优于30纳米，软X射线成像甚至接近10纳米，为观察枝晶生长、裂纹扩展等介观尺度现象提供了有力工具 。
实验装置与数据处理
原位同步辐射实验的成功不仅依赖于先进的光源和探测技术，同样离不开精密的实验装置和高效的数据处理方法。
原位实验装置
原位实验装置的设计是连接“宏观调控”与“微观探测”的桥梁。以电化学研究为例，一个典型的原位电化学池通常由电极、隔膜、电解液、参比电极以及对X射线透明的窗口（如聚酰亚胺薄膜或铍窗）构成 。设计时需要巧妙平衡电化学性能（如低电阻、均匀电流分布）和X射线测量的要求（如足够的光子通量、合适的信号接收角度）。尽管各类原位装置的设计细节繁多，但当前提供的资料并未显示存在统一的国际设计规范或官方技术标准。研究人员通常根据具体的科学问题和所用技术（XRD、XAS或SAXS）来定制化设计实验装置 。
数据处理流程
原位实验会产生海量且连续的数据，高效、准确的数据处理至关重要。其流程通常可分为几个阶段：
- 数据采集与预处理： 该阶段通常在线进行，包括对实验系统误差的矫正，如旋转轴倾斜、样品中心偏移等 。对于谱学数据，预处理还包括背景扣除和数据归一化等步骤 。
- 核心数据处理： 这是从原始数据中提取科学信息的核心环节。
- 对于成像数据，离线处理任务包括机械抖动矫正、旋转中心矫正、三维重构、降噪以及后续的空间配准等 。

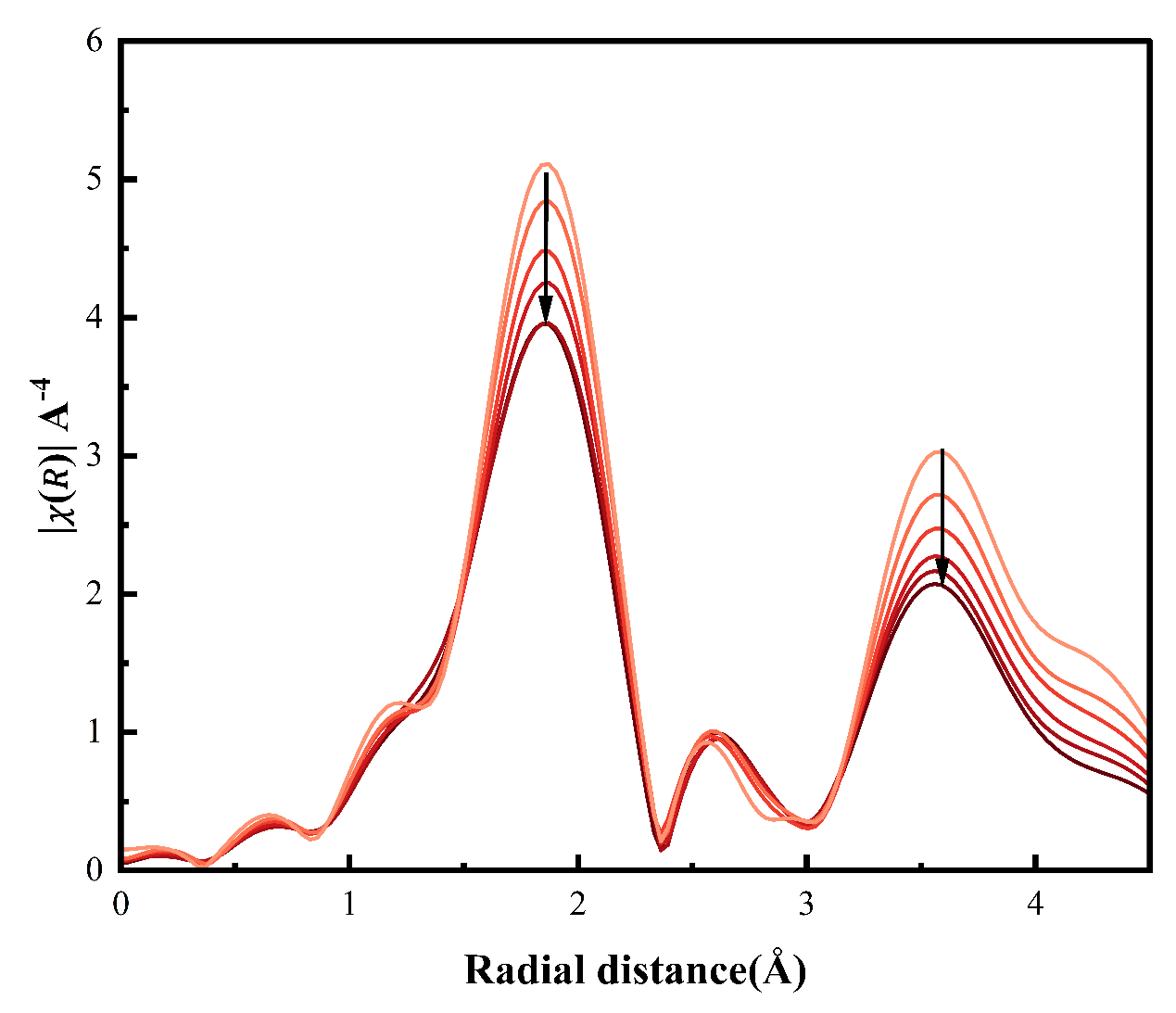

- 对于EXAFS数据，标准处理流程包括：从吸收谱中分离出振荡信号χ(k)，对其进行傅里叶变换得到径向分布函数，最后通过与理论模型的曲线拟合，求解出配位数、键长等精确的局域结构参数 。
- 高级分析与建模： 面对日益增长的数据规模和复杂性，基于机器学习的自动化数据处理框架（如XASDAML）正被开发和应用，旨在整合数据处理、特征提取、模型训练和预测分析，极大地提升了数据分析的效率和深度 。
发展趋势与挑战
未来发展趋势
展望未来，原位同步辐射技术正朝着更高、更快、更精、更广的方向发展：
- 光源持续升级： 新一代同步辐射光源将具备更高的亮度和相干性，并提供更短的脉冲宽度，这将推动时间分辨率从微秒、纳秒级向皮秒甚至飞秒级迈进，从而能够捕捉到超快的化学反应和物理过程 。
- 多技术联用与多尺度表征： 将原位同步辐射技术与拉曼光谱、质谱、电镜等其他表征手段相结合，在同一实验中同步获取样品的结构、成分、形貌、电子态等多维度信息，实现从原子到宏观、从静态到动态的跨尺度关联分析 。
- 分析流程标准化： 建立系统的标准分析检测流程，将有助于提高实验数据的可靠性和可比性，并降低用户的使用门槛 。
- 成像分辨率极限探索： X射线成像技术将继续挑战空间分辨率的物理极限，有望实现对单个原子动态行为的直接观察 。
面临的挑战
尽管原位同步辐射技术功能强大，但仍面临一些挑战，其中最主要的是辐射损伤。高通量的X射线在提供高质量信号的同时，也可能改变样品的化学状态或破坏其微观结构，从而影响实验结果的真实性 。因此，在实验设计和数据分析中，必须仔细评估并设法控制辐射损伤的影响，例如通过优化光束通量、缩短曝光时间或进行损伤效应的建模校正 。
结论
原位同步辐射技术作为一种能够“看见”物质动态变化的强大工具，已经深刻地改变了科学研究的范式。它通过提供前所未有的时间、空间和能量分辨率，使我们能够以前所未有的清晰度，深入探索材料在真实工作环境下的复杂机理。尤其在以超级电容器和电池为代表的清洁能源技术领域，该技术为设计更高性能的先进材料和器件提供了坚实的科学基础 。随着光源技术、实验方法和数据科学的不断进步，原位同步辐射这双“科学之眼”必将在未来的科技创新浪潮中，帮助我们洞察更多未知世界的奥秘。
