原位同步辐射技术在超级电容器中的应用进展

文章华算科技综述了原位同步辐射技术如何作为“超级光源”和“多面手”工具箱,在超级电容器工作状态下实时、无损地捕捉电极材料从原子到纳米尺度的结构、价态、孔道离子分布等多维度动态信息,从而揭示其储能机理,指导高性能电极设计,并展望了更高分辨光源与人工智能联用推动绿色能源发展的前景。

引言:洞悉能量存储的微观世界

随着全球对清洁能源和可持续发展的需求日益迫切,以超级电容器为代表的高效储能设备正迎来前所未有的发展机遇。超级电容器凭借其超高的功率密度、极快的充放电速率和卓越的循环寿命,在电动汽车、便携式电子设备和电网储能等领域展现出巨大潜力。然而,要进一步提升其能量密度,突破现有技术的瓶颈,科学家们必须深入理解电极材料在充放电过程中的复杂物理化学变化,即揭示电荷究竟是如何在原子和分子尺度上储存与释放的 。

传统的“非原位”(ex-situ)表征方法,需要将电容器拆解后取出电极进行测试,这无疑会破坏材料的原始工作状态,使得我们无法捕捉到其在真实工作环境下的动态演变过程。因此,发展能够在设备运行时进行实时、无损监测的“原位”(in-situ)表征技术,就如同为科学家们配备了一双能够直视微观反应过程的“火眼金睛”,对于揭示储能机理、指导高性能电极材料的设计至关重要 。在众多原位表征技术中,同步辐射技术以其无与伦比的优势,正成为这一领域的“超级利器”。

同步辐射:照亮原子世界的“超级光源”

同步辐射是一种当电子以接近光速的速度在磁场中偏转时产生的高强度电磁辐射 。相比于传统的实验室X射线源,同步辐射光源具有一系列无可比拟的优点:极高的亮度(比常规X射线管高出数亿倍)、高度的准直性和相干性、宽广且连续可调的能量范围,以及极短的脉冲时间 。这些特性使得同步辐射技术能够以极高的时间和空间分辨率,对材料的结构、成分和化学状态进行精确的探测 。当我们将这种强大的光源与专门设计的原位电化学反应装置相结合时,便能实时追踪超级电容器在充放电循环中,从原子、分子到纳米尺度的结构与电子状态的动态演变,从而获得关于储能机制最直接的证据 。

“多面手”技术:全方位解析超级电容器工作机制

原位同步辐射技术并非单一技术,而是一个包含了衍射、谱学、散射和成像等多种方法的强大工具箱。研究人员可以根据具体的科学问题,灵活选用或组合不同的技术手段,对超级电容器进行全方位的“诊断”。

1. X射线衍射(XRD):捕捉晶体结构的“动态快照”

原位同步辐射X射线衍射(In-situ SR-XRD)是研究晶体材料结构演变的最核心技术之一 。它能够提供材料的晶相、晶格常数、晶粒尺寸乃至晶体缺陷等长程有序结构信息 。在超级电容器研究中,通过实时采集XRD图谱,科学家可以清晰地观察到电极材料在离子嵌入/脱出过程中发生的相变、晶格的膨胀与收缩等现象,从而揭示其电荷存储机制 。例如,Abdollahifar等人利用原位SR-XRD技术研究LiMn2O4材料,成功揭示了其在离子交换过程中的相变机制和电荷存储方式 。这些关于体相结构变化的直接证据,为理解材料的电化学性能衰减机制、优化材料稳定性提供了关键依据 。

2. X射线吸收谱(XAS):追踪元素价态的“化学探针”

如果说XRD关注的是原子排列的“骨架”,那么原位X射线吸收谱(In-situ XAS)则聚焦于特定元素的电子结构和局域配位环境,堪称一种原子尺度的“化学探针” 。XAS主要包括X射线吸收近边结构(XANES)和扩展X射线吸收精细结构(EXAFS)两部分 。XANES对元素的氧化态(价态)变化极为敏感,而EXAFS则能提供中心原子周围的配位数、原子间距等短程结构信息 。在赝电容超级电容器中,电荷存储主要通过电极材料表面或体相的快速可逆法拉第反应实现,这必然伴随着活性元素的价态变化。例如,研究人员利用原位XAS技术,成功观测到氢氧化钴电极在充放电过程中Co元素价态的可逆循环 以及氧离子在反应中的关键作用,从而直接证实了其赝电容储能机理 。

原位同步辐射技术在超级电容器中的应用进展

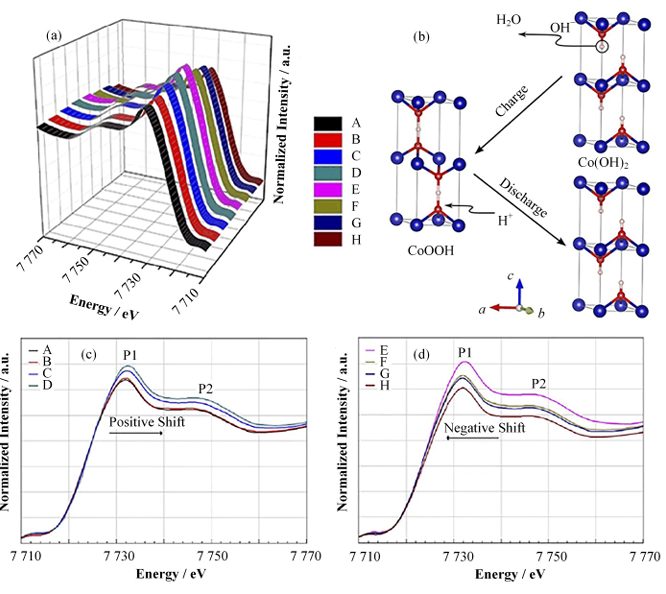

电极上收集的原位XANES与Co(OH)2 和CoOOH转化反应模型的比较

3. 小角X射线散射(SAXS):窥探纳米孔道中的离子世界

对于以双电层电容为主的碳基超级电容器,其储能核心在于电解液离子在电极材料丰富的纳米孔道内的吸附与排列。原位小角X射线散射(In-situ SAXS)技术正是探测这种纳米尺度结构动态演化的理想工具 。SAXS能够表征1纳米到微米级别的结构信息,如孔径分布、比表面积以及离子在孔隙中的排列和运动情况 。例如,Prehal等 pioneering work 利用原位SAXS技术,结合理论模拟,成功量化了离子在碳纳米孔道中的受限状态和去溶剂化过程 。这些研究深刻揭示了孔径、离子尺寸和溶剂分子之间的相互作用如何影响电容器的性能,为设计具有最优孔道结构的电极材料指明了方向。

原位同步辐射技术在超级电容器中的应用进展

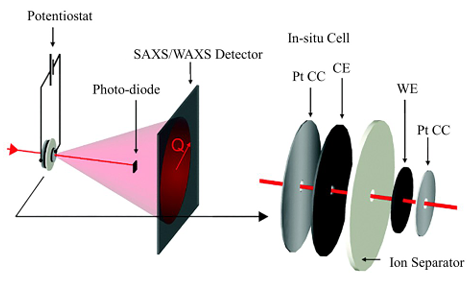

 原位电化学SAXS实验装置图

4. 新兴技术:构建多维度、多尺度认知

除了上述三大主流技术,同步辐射光源的不断发展还催生了更多前沿的原位表征方法。例如,X射线成像技术(XRM),包括吸收衬度成像和相位衬度成像等,能够无损地提供电极材料内部形貌、微观结构和化学成分的三维空间分布信息 。而对分布函数(PDF)方法则特别适用于研究非晶或纳米晶等短程有序材料,能够弥补传统XRD在解析局域结构信息上的不足 。

多技术联用:描绘储能过程的全景图

单一的表征技术往往只能提供“盲人摸象”式的片面信息。超级电容器的工作过程是一个涉及电子转移、离子输运、结构相变和界面反应的复杂多物理场耦合过程。因此,将多种同步辐射技术联用,在同一个原位实验中同步获取材料的晶体结构、电子结构、纳米形貌和化学组分等多维度信息,是当前发展的必然趋势 。例如,通过同时进行原位XRD和XAS测量,可以关联材料的宏观相变与原子尺度的价态变化,从而更完整地理解其反应路径 。同步辐射平台强大的集成能力,使得SAXS-WAXS(小角-广角X射线散射)联用、XRD-谱学联用等成为可能,为科学家描绘出一幅关于储能过程的、前所未有的高清全景图 。

挑战与展望

尽管原位同步辐射技术取得了巨大成功,但仍面临一些挑战。例如,高通量的X射线束流可能会对样品造成辐射损伤,从而影响实验结果的准确性,如何有效识别并规避这种损伤是研究者需要持续关注的问题 。此外,原位电化学池的设计、海量数据的快速处理与深度分析等,也对实验技术和数据科学提出了更高的要求 。

展望未来,随着全球各地更先进的第四代同步辐射光源的建成与投入使用,更高的时间分辨率、空间分辨率和能量分辨率将变为现实。这将使我们能够追踪到更快、更细微的电化学反应过程。结合人工智能和机器学习等先进数据分析方法,原位同步辐射技术必将继续深化我们对超级电容器储能机制的根本理解,加速新型高性能电极材料的研发进程,为构建绿色、高效的能源未来提供坚实的科学支撑 。
