本文华算科技将聚焦于第三代与第四代光源，深入剖析它们在亮度与相干性这两个关键指标上实现的革命性飞跃，以及这些飞跃背后的技术原理与所催生的科学机遇。
引言：探索微观世界的“超级显微镜”
在人类探索物质世界的征途上，我们需要越来越强大的工具来“看见”原子、分子层面的结构与动态过程。同步辐射光源，被誉为“超级显微镜”，正是这样一种能够产生高强度、高能量X射线的尖端科学装置 。从物理学、化学到生命科学、材料科学，乃至航空航天、能源环境等应用领域，同步辐射光源都扮演着不可或缺的角色，为基础研究和产业技术革新提供了强有力的支撑 。光源的发展历程以其核心性能——主要是亮度——的提升为标志，划分为不同的“代”。

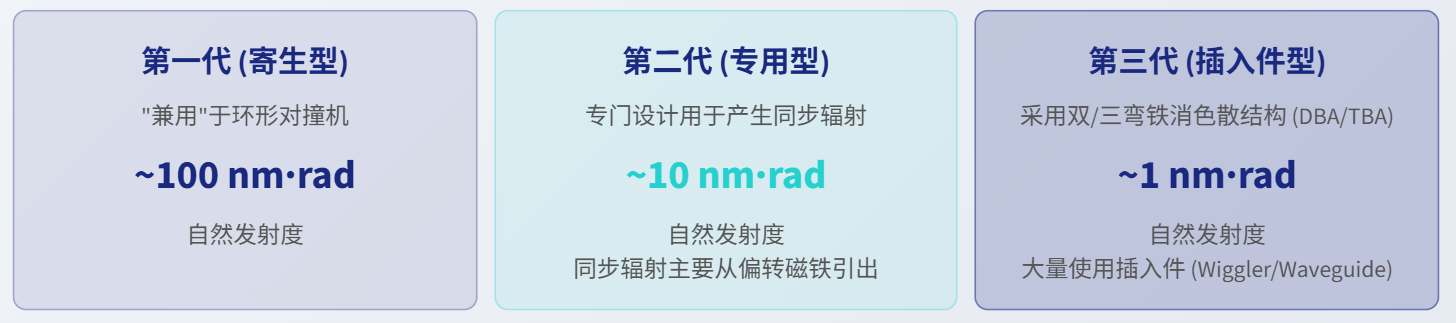

光源的代际演进：从寄生到专用
- 第一代光源 并非专门为同步辐射实验而建，而是“寄生”于高能物理对撞机等加速器。因此，它们存在亮度低、光束不稳定、实验机时受限等天然缺陷 。
- 第二代光源 是首批专门为产生同步辐射而设计的装置。它们拥有专用的电子储存环，显著提高了辐射通量和实验的连续性与可靠性，标志着同步辐射科学进入了专用化时代 。
- 第三代光源 的核心特征是大量采用 插入件（Insertion Devices） 技术，主要是 波荡器（Undulator） 和 扭摆器（Wiggler）。这些装置被安放在储存环的直线节上，通过周期性磁场使电子束发生振荡，从而产生比弯转磁铁强度高出数个数量级的辐射，极大地提升了光源的亮度 。目前，全球大部分主流光源均属于第三代，其技术发展已相当成熟，接近理论极限 。
- 第四代光源 则是当前全球科技竞争的前沿阵地，其发展方向主要分为两类： 基于衍射极限储存环（Diffraction-Limited Storage Rings, DLSRs） 的光源和 基于自由电子激光（Free-Electron Lasers, FELs） 的光源 。它们旨在实现比第三代光源更高量级的亮度和相干性，将人类观测微观世界的能力推向一个全新的高度 。
核心性能飞跃之一：亮度的数量级跨越
亮度（Brightness/Brilliance）是衡量光源性能最核心的指标，其单位通常是“光子数/（秒·平方毫米·平方毫弧度·0.1%带宽）”，综合反映了光源在单位时间、单位面积、单位立体角和单位带宽内产生的光子数量 。高亮度意味着光子束流更集中、更“明亮”，能够让科学家们以更高的时间、空间和能量分辨率进行探测 。
第三代光源通过优化电子束流品质和大量使用插入件，其亮度相较于第二代已实现了巨大飞跃，典型亮度值可达到 10¹⁹ 至 10²⁰ photons/s/mm²/mrad²/0.1%BW 的量级 。例如，欧洲同步辐射光源（ESRF）的某些光束线站就曾报道过接近 10²⁰ 的亮度值 。

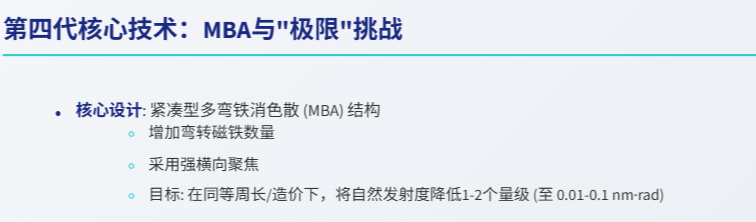

而第四代光源则将亮度推向了新的极致。基于DLSR技术的第四代储存环光源，通过采用多弯消色散（MBA）磁聚焦结构等先进设计，极大地压缩了电子束的发射度（即束流的发散度和尺寸），使其逼近X射线的衍射极限，亮度相比第三代光源能够提升2到3个数量级 。其亮度可达到 10²² phs/s/mm²/mr²/0.1%BW 以上 。
对于另一条技术路线——自由电子激光（FEL），其亮度的提升则更为惊人。FEL并非连续出光，而是产生超短的光脉冲。它的峰值亮度（Peak Brightness）可以比第三代光源高出数百万倍甚至更多，达到匪夷所思的水平 。这种超高峰值亮度为研究超快动力学过程和非线性光学现象打开了前所未有的大门 。
核心性能飞跃之二：迈向高相干性的新纪元
相干性（Coherence）是波动的另一种关键属性，描述了波在空间和时间上的相位关联性。高相干性的光束如同训练有素的士兵方阵，步伐整齐划一，而低相干性的光则像一盘散沙 。第四代光源的发展标志着同步辐射从一个“非相干”或“部分相干”的时代，正式迈向了“高相干性”的新纪元 。
- 空间相干性（Transverse Coherence） ：描述了光束截面上不同点之间的相位关系。第四代光源极低的电子束发射度使其空间相干性大幅提升，光束更接近于理想的点光源 。这对于相干衍射成像（CDI）、X射线光子关联谱（XPCS）等依赖相干性的前沿实验技术至关重要 。
- 时间相干性（Longitudinal Coherence） ：也称纵向相干性，描述了光束沿传播方向上不同点之间的相位关系，通常用相干时间和相干长度来衡量 。
- 第三代光源的脉冲长度通常在几十皮秒（1 ps = 10⁻¹² s）的量级 。其未经单色器滤波的自然纵向相干长度较短，例如在微米量级 。虽然通过高精度单色器可以延长相干长度，但会牺牲大量光子通量 。
- 第四代自由电子激光则完全不同。它能够产生脉冲宽度在飞秒（1 fs = 10⁻¹⁵ s）甚至阿秒（1 as = 10⁻¹⁸ s）量级的超短脉冲 。由于其“类激光”的产生机制，FEL可以实现完全的纵向相干性，其相干时间可达飞秒量级，是研究超快化学反应和生物分子动态过程的终极探针 。
然而，高相干性也带来了新的技术挑战。传统的光学模拟和分析方法在处理高相干光束时可能失效，必须发展基于部分相干理论的新算法和工具 。同时，对光束线站的光学元件精度和稳定性也提出了前所未有的苛刻要求 。
背后引擎：波荡器与自由电子激光的物理原理
第三代和第四代光源性能的飞跃，源于其背后核心技术的革新。
- 波荡器（Undulator） ：这是第三代光源实现亮度飞跃的关键，也是第四代光源不可或缺的核心部件。波荡器由一长串周期性排列、磁极正负交替的磁铁构成 。当能量极高的电子束以接近光速的速度穿过这个周期磁场时，会受到洛伦兹力的作用，被迫进行微小的正弦振荡 。电子在每个振荡周期中都会向前辐射出电磁波。由于电子速度极高，前方辐射的波会与后方辐射的波发生相干叠加（干涉），使得在特定方向和特定波长上的辐射强度急剧增强 。

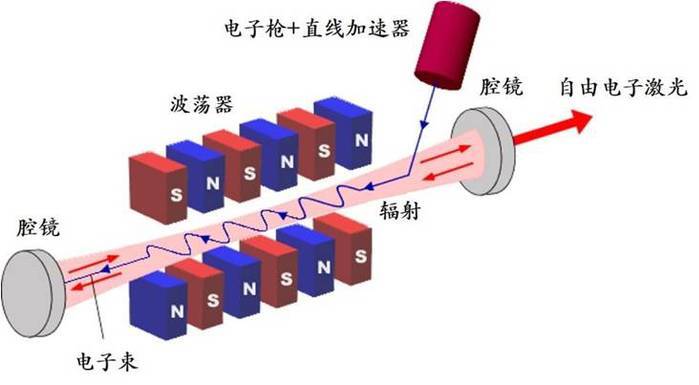

- 自由电子激光（Free-Electron Laser, FEL） ： FEL的工作原理可以看作是波荡器作用的极致放大。首先，一台高性能的直线加速器产生能量极高、品质极优（发射度极低、能量散度极小）的电子束团 。这个电子束团随后被注入一根非常长的波荡器中。在波荡器中，电子开始自发地辐射出同步辐射光。这些光波与电子束团持续相互作用，在一定条件下，光波的电场会像“犁”一样，对电子束团进行调制，使得电子在光波波长尺度上逐渐聚集，形成“微聚束”（Microbunching） 。这些被“规训”得井然有序的电子片层，在后续的波荡器中会以相同的相位进行辐射，从而产生强度极高的相干放大，最终形成激光般的X射线脉冲 。这个过程被称为 自放大自发辐射（SASE）。SASE-FEL产生的X射线脉冲具有极高的峰值亮度、完全的相干性和飞秒级的超短脉宽 。
科学应用的革新：看得更清、更快、更深
亮度与相干性的飞跃，直接转化为了科学探测能力的革命性提升，催生了诸多全新的实验方法。
- 纳米尺度的三维高清成像：高相干性使得 相干衍射成像（CDI） 技术得以广泛应用。科学家可以利用相干X射线照射单个纳米颗粒、病毒或细胞，记录其衍射图样，再通过算法重构出样品的三维精细结构，空间分辨率可达纳米量级 。
- 拍摄“分子电影” ：FEL提供的飞秒级超短X射线脉冲，如同一个超高速闪光灯，可以捕捉到化学反应中分子键断裂与形成、蛋白质折叠等超快过程的瞬时图像，实现对原子尺度动力学的实时观测 。
- 探测更复杂的真实体系：高亮度意味着更高的光子通量，可以在极短时间内完成数据采集，从而能够研究在真实工作条件下（如高温、高压、化学反应气氛中）材料的动态演化过程，揭示催化反应机理、电池充放电机理等复杂问题 。
- 提升谱学技术分辨率：更高的亮度也极大地提升了光电子能谱、X射线吸收谱等传统谱学技术的空间分辨率和信噪比，使得研究人员能够对非均匀材料的微区成分、化学态和电子结构进行更精细的分析 。
全球布局与未来展望：第四代光源的“现在进行时”
进入21世纪第二个十年以来，全球主要科技强国纷纷投入巨资建设第四代光源，掀起了一场新的科技竞赛 。
- 瑞典的MAX IV（2016年）是世界上首台投入运行的基于MBA技术的第四代储存环光源 。
- 巴西的Sirius（2019年）是南半球首台第四代光源 。
- 欧洲的ESRF-EBS（2020年）是全球首例由第三代成功升级到第四代的高能同步辐射光源 。
- 美国的APS-U也于2024年建成，此外还有ALS-U等多个升级或新建项目正在进行中 。
- 在自由电子激光方面，美国的LCLS、欧洲的European XFEL、日本的SACLA等装置早已成为全球超快科学研究的重镇。
在中国，第四代光源的建设也取得了举世瞩目的成就。位于北京怀柔科学城的 高能同步辐射光源（HEPS） ，是中国首台第四代高能同步辐射光源，也是世界上亮度最高的第四代光源之一 。该项目自2019年正式开工建设，根据规划，预计将于2025年内建设完成并逐步投入运行 。截至2025年9月，HEPS项目已进入设备安装与调试的最后冲刺阶段，并已实现电子束的加速等关键里程碑 。HEPS的建成，将为中国乃至世界的前沿科学研究提供一个无与伦比的平台。
结语
从第三代到第四代，同步辐射光源的发展实现了从“看得见”到“看得清、看得快”的质的飞跃。亮度提升了数个数量级，相干性从部分相干迈向完全相干。这场由技术革新驱动的科学革命，正在不断拓展人类认识自然的边界，为解决能源、健康、环境等全球性挑战提供关键的科学工具。随着全球更多第四代光源的建成和投入使用，我们可以期待，在不远的将来，更多颠覆性的科学发现将由此诞生。
