说明：本文华算科技系统阐述了半导体掺杂技术的基本原理、分类及其内在联系，重点剖析了n型与p型掺杂的机制差异与协同价值。
通过引入量子力学能带理论，深入解读掺杂对载流子浓度与导电性能的调控作用，并结合南方科技大学在有机半导体n型掺杂领域的顶刊案例，展示了过渡金属催化等前沿解决方案如何突破效率与稳定性的瓶颈。
文章进一步探讨了密度泛函理论（DFT）、机器学习与高通量计算在掺杂剂设计、机理解析与工艺优化中的关键作用。读者可全面理解掺杂技术从基础理论到工程应用的完整链条，为从事半导体材料设计、能源器件开发的研究人员与工程师提供坚实的理论支撑与创新视角。
掺杂是指通过人为引入杂质原子来改变半导体材料电学性质的技术过程。本征半导体如硅、锗等,虽然具有半导体特性，但其载流子浓度极低，无法满足实际器件应用需求。通过掺杂工艺，可以精确控制半导体的导电类型和载流子浓度，从而制备出具有特定电学性能的功能材料。
DOI: 10.1016/j.ultramic.2015.10.003
从量子力学角度看，掺杂本质上是引入局域态能级，改变材料的能带结构。杂质原子在半导体禁带中引入施主或受主能级，显著降低载流子激发所需的能量。
以硅为例，本征硅的禁带宽度约为1.12电子伏特，室温下本征载流子浓度仅为1.5×10¹⁰ cm⁻³。通过掺入磷原子（施主杂质），每个磷原子贡献一个自由电子，使电子浓度提高数个数量级。这种载流子浓度的精确调控是现代电子器件性能优化的基础。

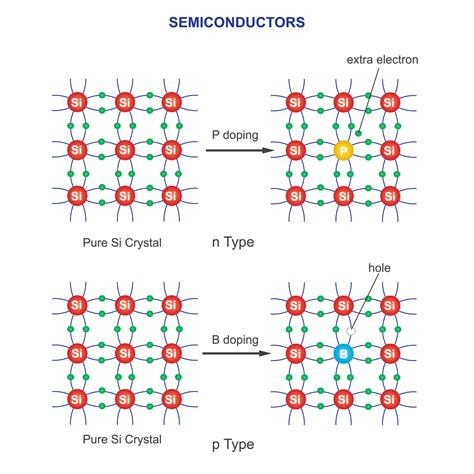

掺杂（Doping）是指通过向本征半导体材料（如硅、锗）中引入特定类型的杂质原子，改变其电学、光学或磁学性质的技术。这些杂质原子称为“掺杂剂”（Dopant），根据其价电子数目分为两类：

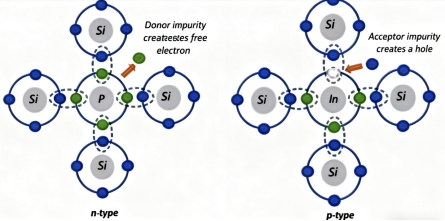

N型掺杂：引入价电子数比基质原子多的元素（如磷、砷），提供自由电子，增强电子导电性。
P型掺杂：引入价电子数较少的元素（如硼、镓），形成“空穴”（正电荷载流子），增强空穴导电性。
掺杂技术的核心价值在于它能够精确调控材料的物理化学性质而不改变其主体结构。
1、案例背景与研究意义
南方科技大学郭旭岗课题组在有机半导体n-型掺杂研究中取得的突破性进展，为理解掺杂机理和开发新型掺杂技术提供了杰出范例。
有机半导体的化学掺杂是实现高性能有机光电器件及进行有机半导体电荷传输研究的关键技术，然而n型掺杂相比于p型掺杂更具有挑战性。
DOI:10.1038/s41586-021-03942-0
理想的n型分子掺杂剂应同时具有高空气稳定性、强还原能力和高掺杂效率，但这些要求往往相互矛盾。
直接型n-型掺杂剂由于能级较浅，通常空气稳定性低；而前体型掺杂剂虽然解决了稳定性问题，但化学键断裂需要吸收大量的能量，强烈影响掺杂剂的还原能力，也从动力学上限制了掺杂反应速率并带来低掺杂效率，成为实现理想n-型分子掺杂的瓶颈。
2、创新点与解决方案

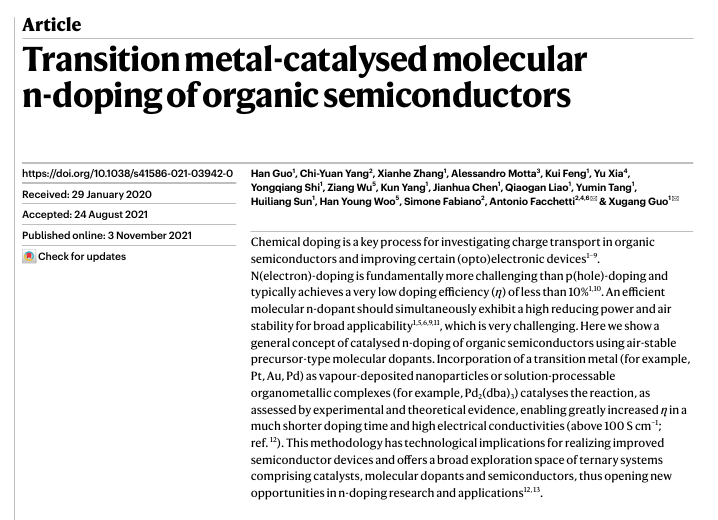

研究团队报道了一种具有普适性的、基于过渡金属催化的高效有机半导体n-型掺杂技术。通过引入过渡金属纳米粒子（如Pd、Pt、Au）或可溶液法加工的有机金属配合物（如Pd₂(dba)₃）等作为催化剂，显著降低了前体类型分子的掺杂反应的活化能，从而有效提升其掺杂反应速率、掺杂效率和表观还原能力。
DOI:10.1038/s41586-021-03942-0

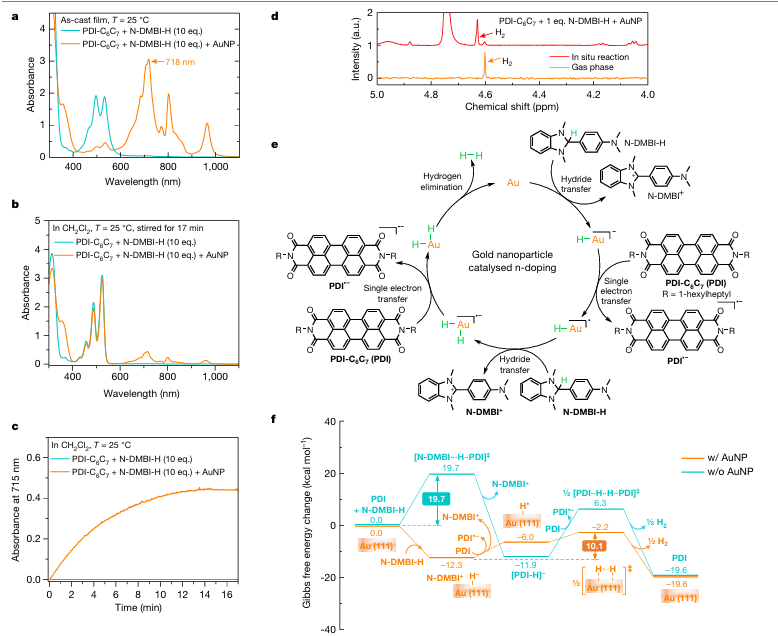

机理研究发现，过渡金属催化剂的引入可以将N-DMBI-H掺杂过程中的C-H键断裂转变为强烈放能步骤，并有效降低H₂产生步骤的能量势垒，从而带来近百万倍的反应速率提升。

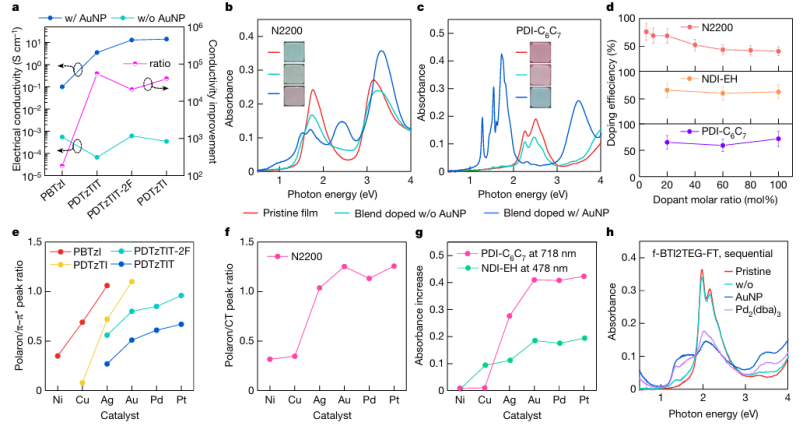

对于经典掺杂剂N-DMBI-H，在不使用催化剂时，其掺杂效率较低，掺杂反应也需要数小时才能完成；使用催化剂时，其掺杂效率可以提升至接近100%，掺杂反应也仅需要约10秒钟甚至更短时间就可以完成，进而在溶液法处理的n-型高分子半导体薄膜中实现>100 S/cm的高电导率。
DOI:10.1038/s41586-021-03942-0
3、应用前景与意义
该团队将催化掺杂方法应用在n-型有机热电器件、n-型有机薄膜晶体管和钙钛矿太阳能电池中，实现了器件性能的显著提升。这一技术突破不仅解决了有机半导体n型掺杂的长期挑战，也为高性能有机电子器件的开发提供了新的技术路径。
掺杂技术作为材料功能化的核心手段，已经深入到现代科技的各个领域，从传统半导体到前沿量子计算，从能源转换到信息存储，发挥着不可替代的作用。随着科学技术的不断发展，掺杂研究正朝着更高精度、更好稳定性和更强功能性的方向发展。
随着表征技术和计算方法的进步，我们对掺杂机理的理解将不断深化，能够更加精准地预测掺杂效果和优化掺杂工艺。机器学习和高通量计算将在新型掺杂剂开发和掺杂工艺优化中发挥越来越重要的作用，大幅提高研究效率和成功率。
