如何处理同步辐射小波变换？

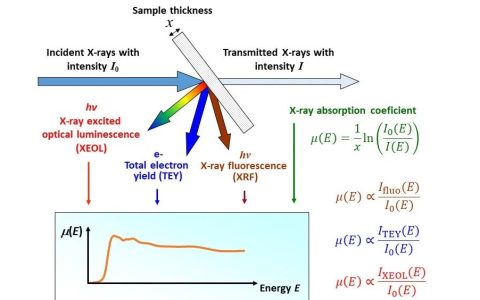

同步辐射X射线吸收精细结构（XAFS）技术，在利用X射线吸收近边结构（XANES）和扩展X射线吸收精细结构（EXAFS）解析材料信息的基础上，还可借助小波变换进一步深入揭示材料的微观结构。

小波变换提供了一种独特的三维视角：其横轴对应K空间（波矢空间），纵轴对应R空间（实空间），而图像中的色彩强度则直观表征了峰高信息。

这种分析方法不仅能精确获取原子间的相对距离（即键长），还能在一定程度上区分原子种类——原子序数较大的元素，其信号峰在图像中通常更偏向右侧。

原始数据本身往往是无差别的。关键在于如何对其进行美观、直观的可视化呈现，这不仅能提升数据的吸引力，更能有效传递关键信息。

最直接有效的方式之一，就是参考顶级期刊的作图范例！接下来，我们将展示基于同步辐射小波变换的数据处理结果。

1、原始数据导出

2、数据处理

3、小波变换

4、数据作图

5、三维图

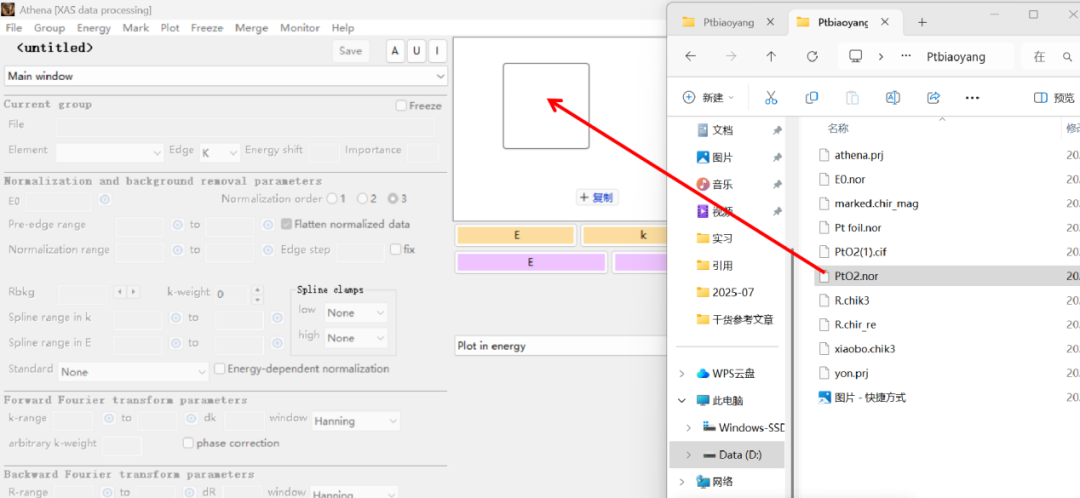

1、将要处理的数据导入Athena软件。

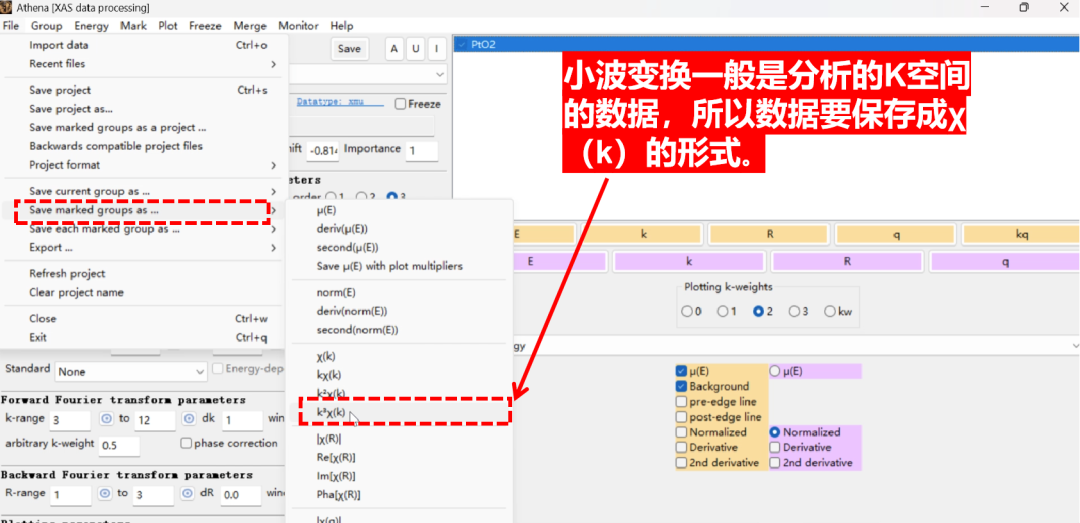

2、将数据保存为χ(k)的形式。

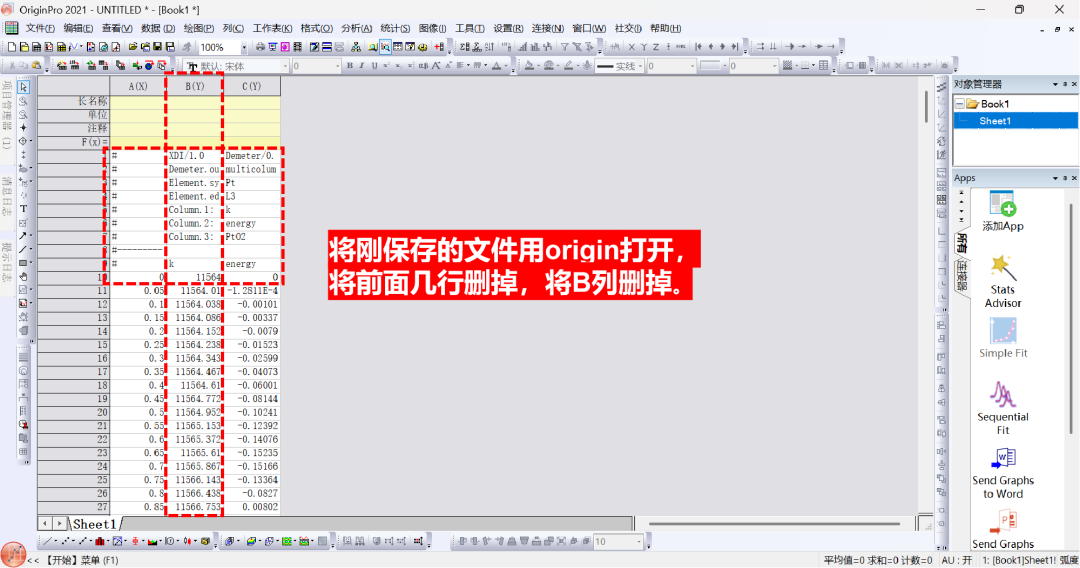

1、将刚保存的文件用origin打开，留下1,3列数据，其他的删掉。

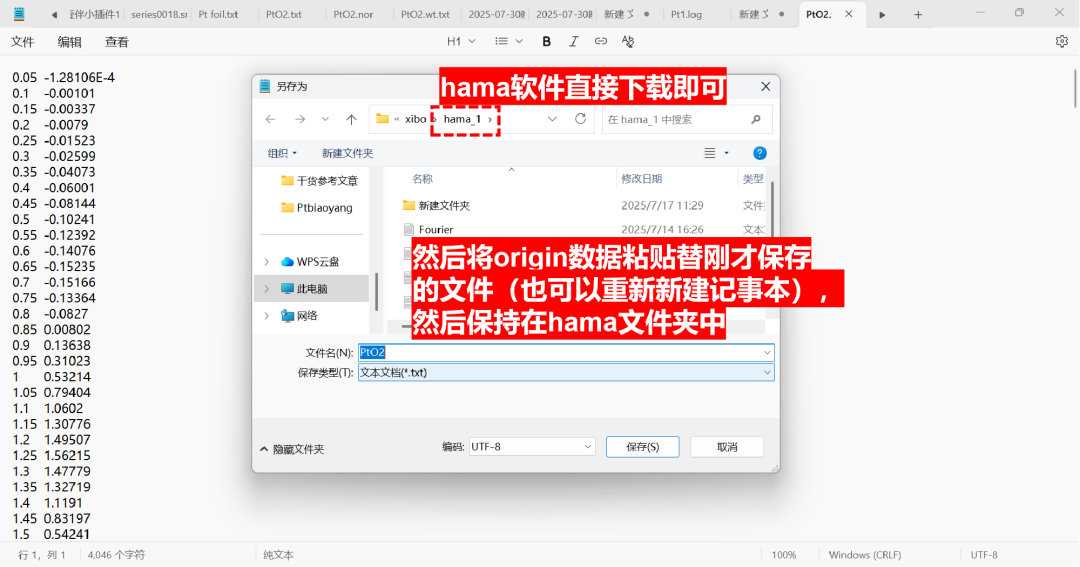

2、然后将origin数据粘贴替刚才保存的文件（也可以重新新建记事本），然后保存在hama文件夹中。

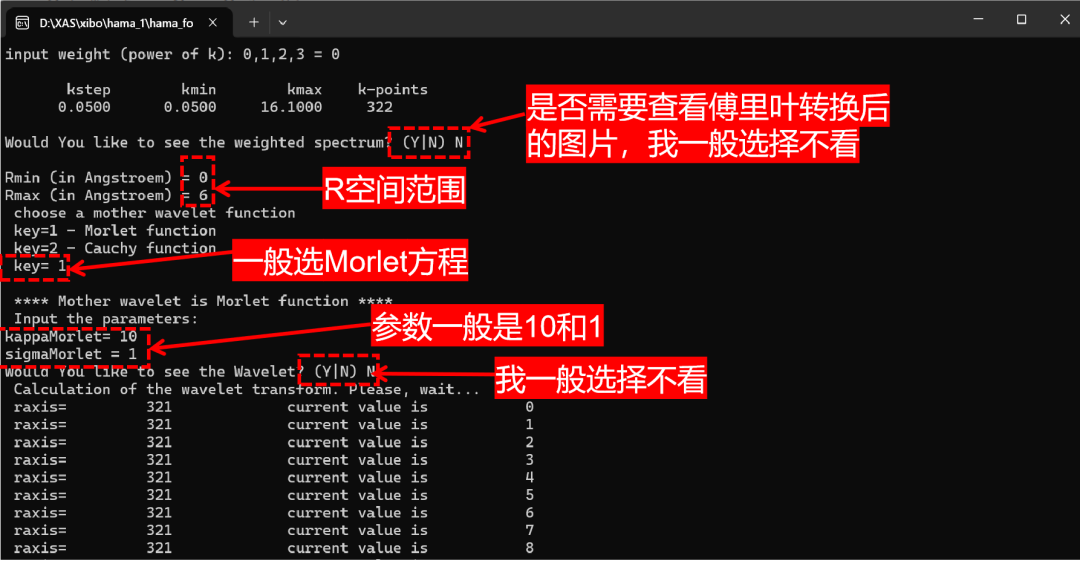

hama软件中进行小波变换。

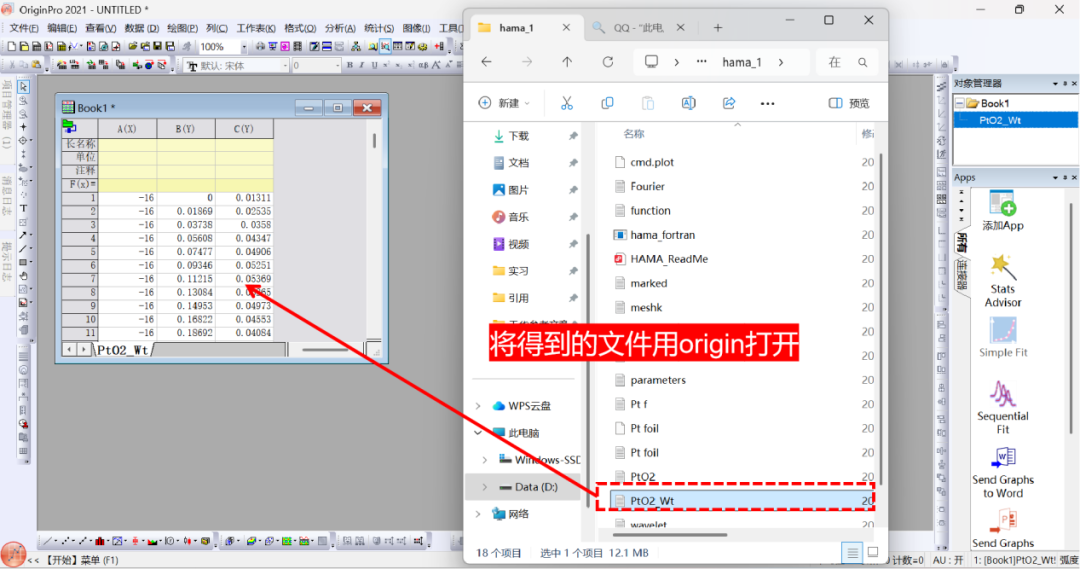

1、将得到的文件用origin打开

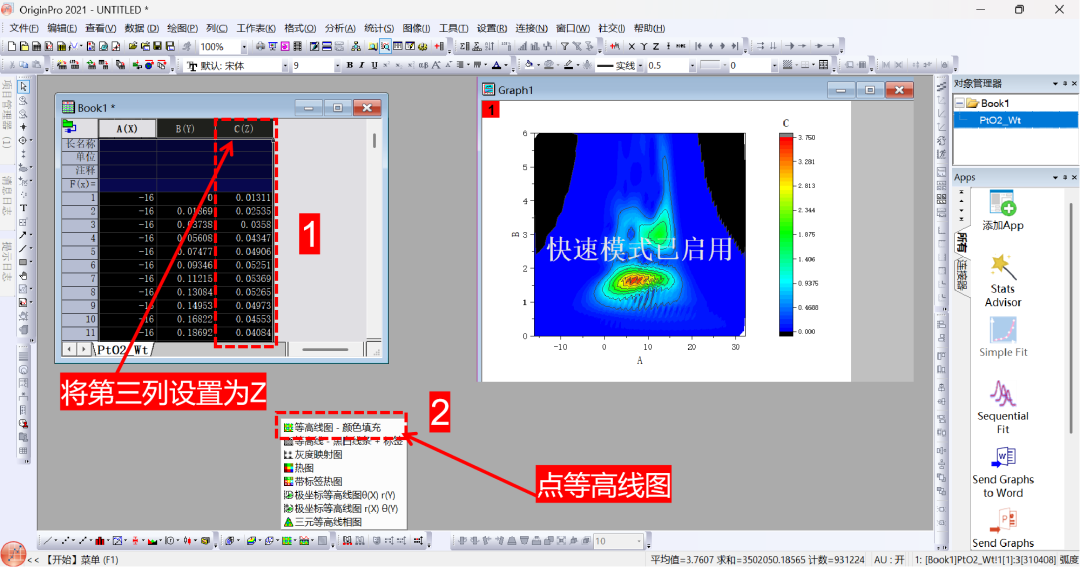

2、设置参数，画等高线图

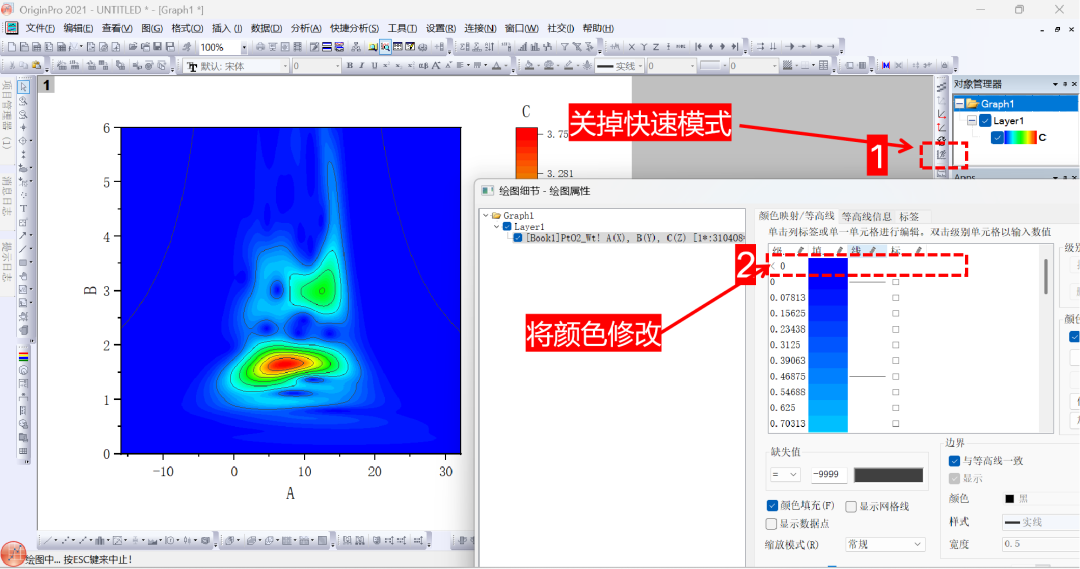

3、关掉快速模式（可以做完再关），将开始和结束颜色调好

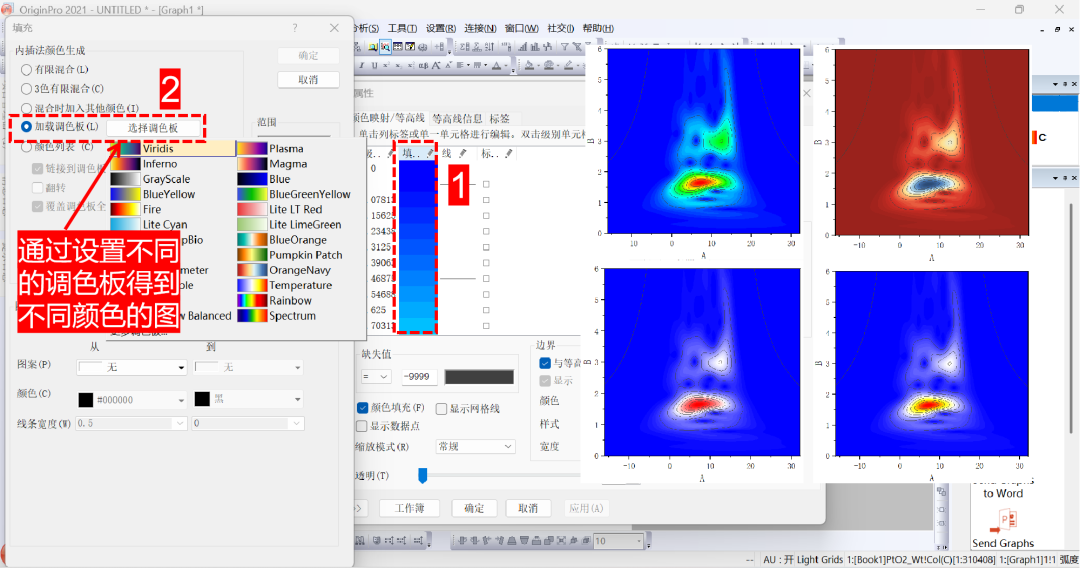

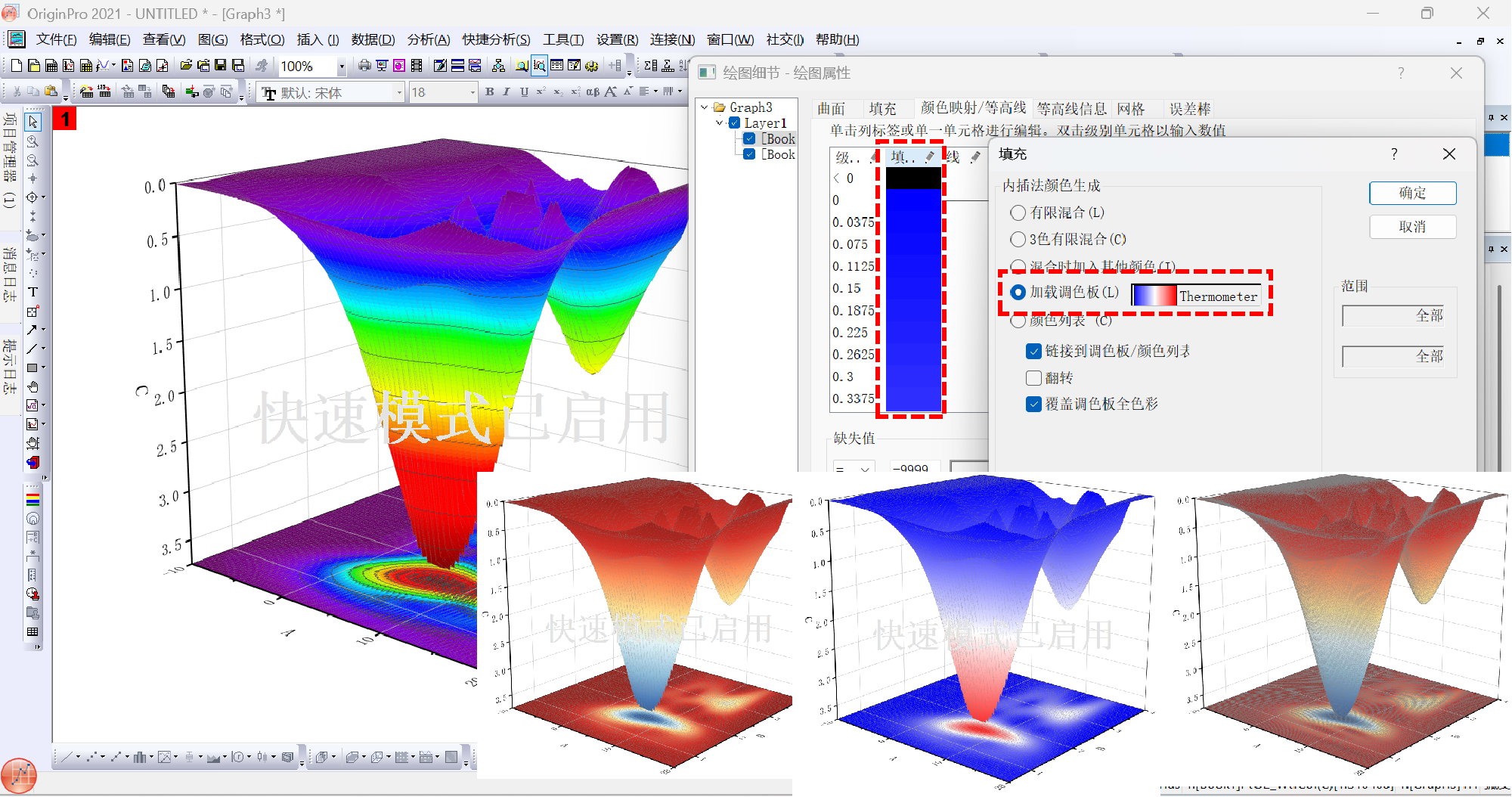

4、通过填充中的调色板调节，可以得到不同的颜色图片

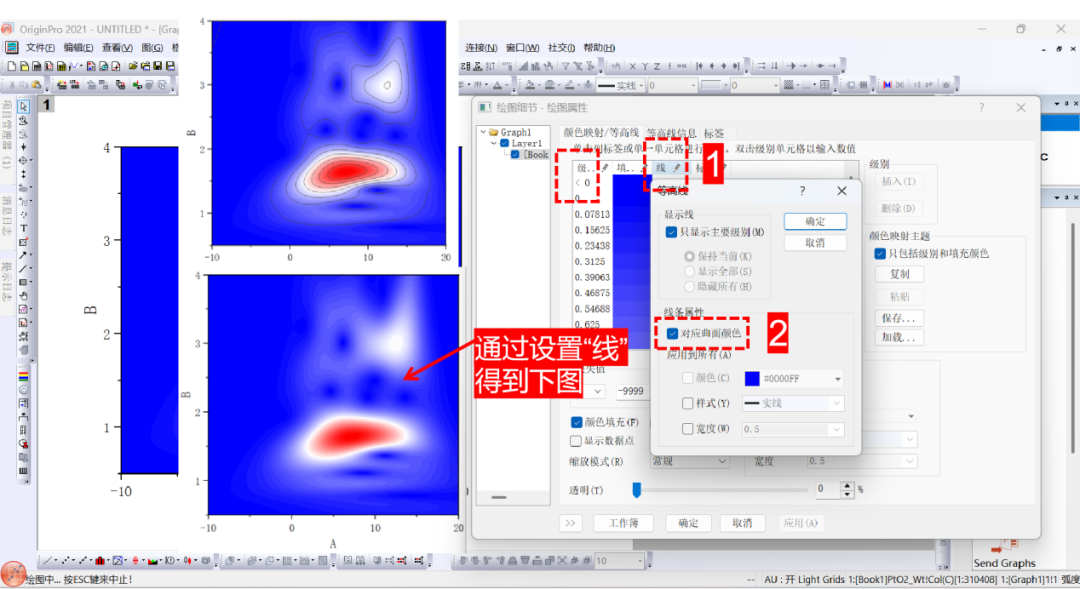

5、通过调节“线”修改图片中的线，还有“级别”也能调（大家可以试试）

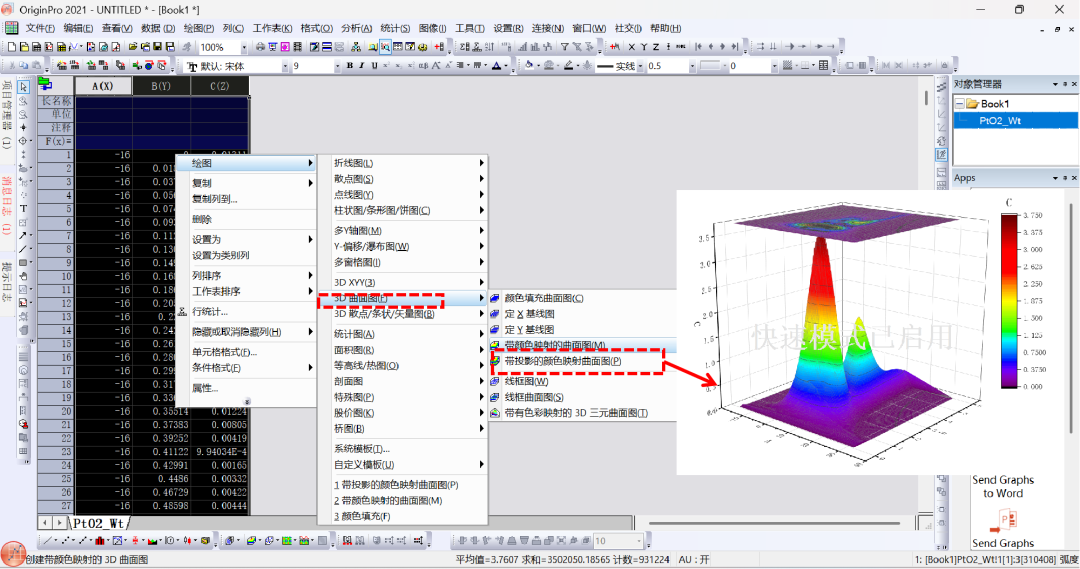

1、做带投影的颜色映射曲面图

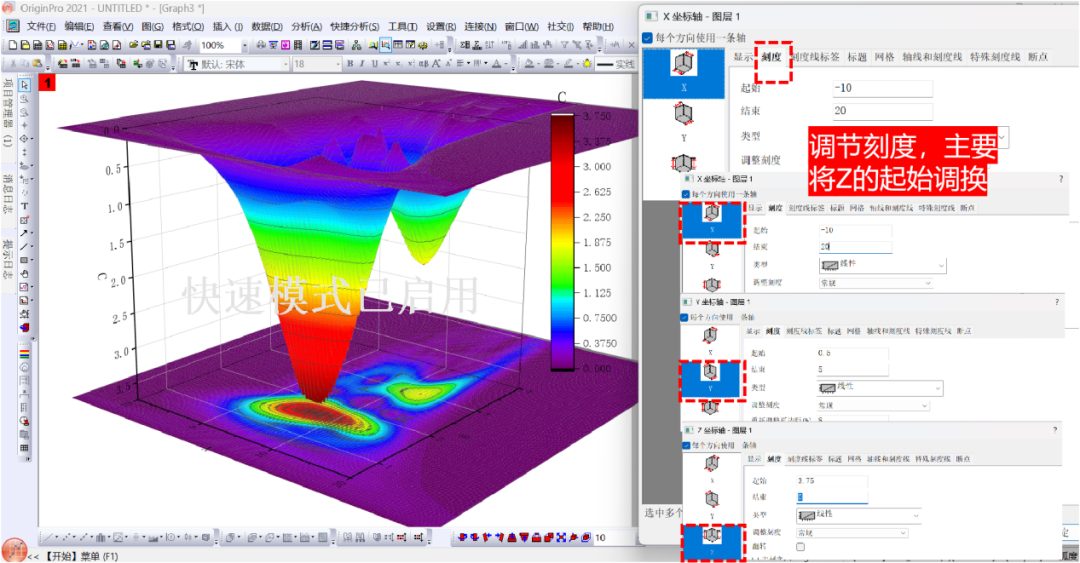

2、设置合适的刻度，将Z的起始调换

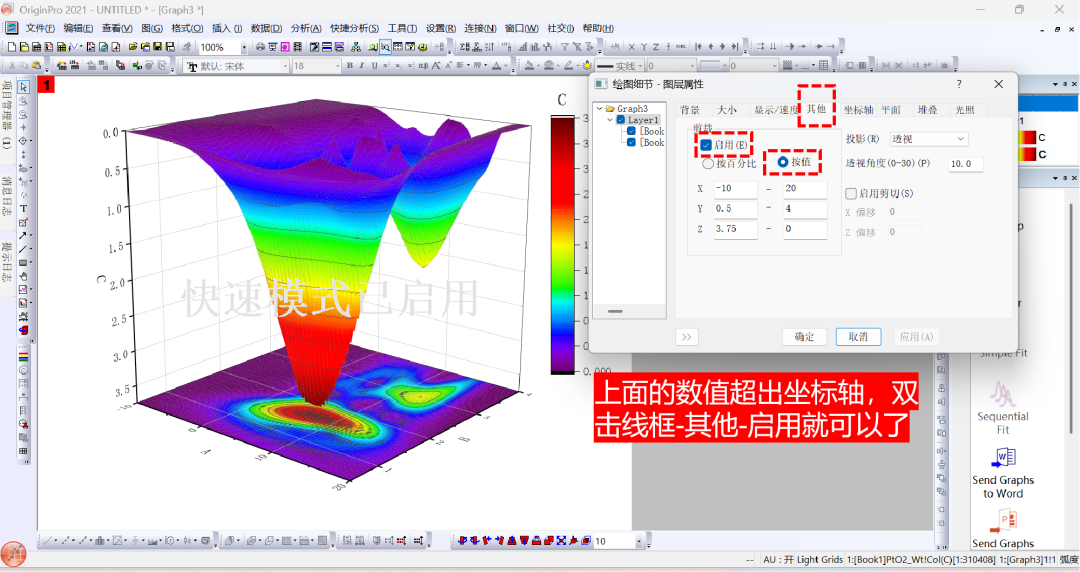

3、上面的数值超出坐标轴，双击线框–其他–启用即可得到下面的图

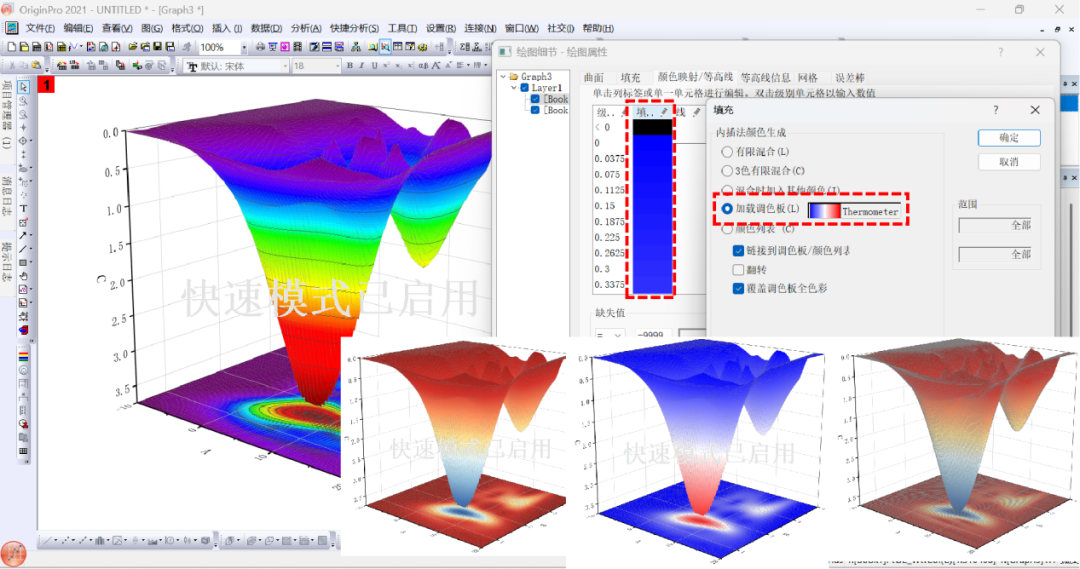

4、然后进行颜色、线修改（和上面的差不多），得到想要的图后，关掉快速模式就可
