如何分析弱相互作用？RDG/NCI可视化方法、Multiwfn操作实战与弱作用类型解析

弱相互作用的定义与重要性

弱相互作用是指分子或原子之间不涉及共价键形成的相互作用，主要包括氢键、范德华力、π-π堆积、偶极-偶极作用等。这些相互作用在分子识别、材料设计、药物研发等领域中起着至关重要的作用。

在蛋白质折叠、DNA碱基配对、有机半导体材料的光电性能等方面，弱相互作用决定了分子的稳定性和功能特性。因此，准确分析和可视化弱相互作用对于理解分子行为和设计新型材料具有重要意义。

弱相互作用的分析方法

目前，分析弱相互作用的方法主要包括以下几种：

约化密度梯度（RDG）方法

RDG方法是由Johnson等人于2010年提出的一种基于电子密度的可视化方法，用于揭示分子间的非共价相互作用。其核心思想是通过电子密度及其梯度来识别弱相互作用区域。RDG函数的定义为：

如何分析弱相互作用？RDG/NCI可视化方法、Multiwfn操作实战与弱作用类型解析

其中，∇ρ(r)是电子密度梯度，ρ(r)是电子密度。RDG值越小，表示该区域的电子密度梯度越小，可能对应弱相互作用区域。通过RDG等值面图，可以直观地显示弱相互作用的空间分布。

非共价相互作用（NCI）方法

NCI方法与RDG方法类似，但更进一步引入了电子密度的Hessian矩阵的第二特征值（λ2）的符号（sign(λ2)）来区分相互作用类型。通过将sign(λ2)ρ函数投影到RDG等值面上，可以区分氢键、范德华力、π-π堆积等不同类型的弱相互作用。

独立梯度模型（IGM）与改进的IGM（IGMH）

IGM方法通过计算两个片段之间的密度梯度差值来识别相互作用区域。IGMH方法则进一步优化了IGM，通过Hirshfeld分区来更准确地划分分子内部和外部的相互作用。

分子轨道分析与能量分析

除了上述方法，还可以通过计算分子轨道能量、电子密度分布等来分析弱相互作用。例如，通过计算分子间相互作用能，可以定量评估弱相互作用的强度。

RDG图的解读与分析

RDG图是分析弱相互作用的重要工具，其主要通过颜色和等值面来表示不同类型的相互作用。以下是RDG图的详细解读方法：

RDG等值面图

RDG等值面图通过设定一个合适的阈值（如RDG=0.5），可以直观地显示弱相互作用区域。在等值面图中，不同颜色代表不同的相互作用类型：

红色区域：表示排斥性相互作用，通常出现在原子堆积过密或位阻较大的区域，如环状结构的中心空隙。

蓝色区域：表示吸引性相互作用，如氢键、π-π堆积等。

绿色区域：表示范德华力或其他弱相互作用。

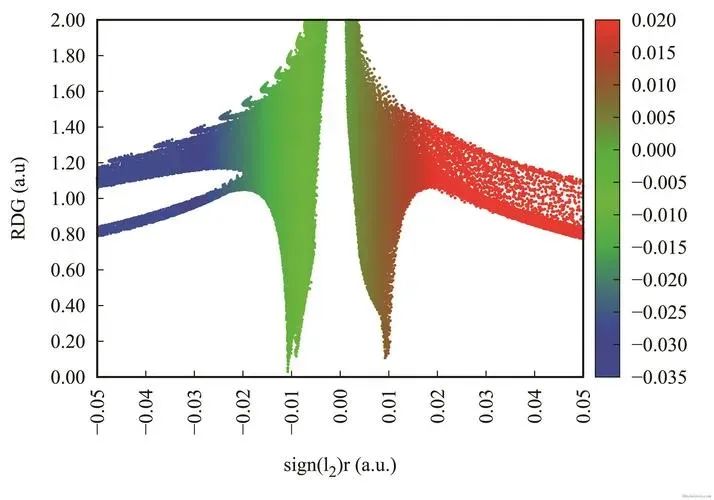

RDG vs. sign(λ2)ρ散点图

通过绘制RDG与sign(λ2)ρ的散点图，可以进一步区分不同类型的弱相互作用。在散点图中，左侧的“spike”（尖峰）通常对应于弱相互作用区域，而右侧的区域则对应于分子边缘或原子核附近。通过调整散点图的参数，可以更清晰地识别弱相互作用的类型和强度。

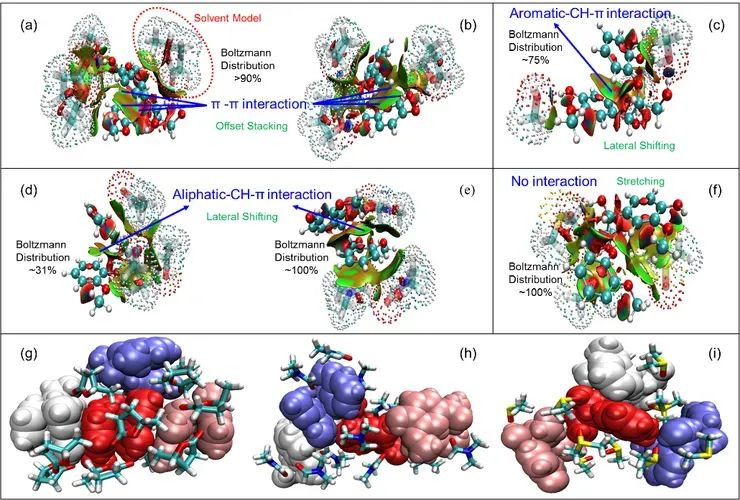

RDG填色图

RDG填色图通过将sign(λ2)ρ函数映射到RDG等值面上，可以更直观地显示弱相互作用的类型和强度。例如，在苯二聚体中，蓝色区域表示氢键，绿色区域表示范德华力，红色区域表示位阻。通过这种方式，可以清晰地看到分子间相互作用的分布情况。

RDG方法的优缺点

优点

直观性强：RDG图通过颜色和等值面直观地显示弱相互作用的空间分布，便于研究人员快速识别和分析。

适用范围广：RDG方法适用于从小分子到大分子体系的分析，包括有机分子、无机分子、金属配合物等。

计算效率高：RDG方法仅需电子密度及其梯度信息，计算成本较低，适合大规模体系的分析。

缺点

与共价键混淆：RDG图在某些情况下可能将共价键区域误认为是弱相互作用区域，导致误判。

定量能力有限：RDG方法主要提供定性分析，难以精确量化弱相互作用的强度。

图像质量依赖网格设置：RDG图的质量高度依赖于网格的设置，网格过稀疏会导致图像不清晰，网格过密则会增加计算成本。

RDG图的绘制与分析步骤

使用Multiwfn软件

Multiwfn是一款功能强大的波函数分析软件，支持RDG分析。具体步骤如下：

导入.fchk文件。

输入命令：20（弱相互作用分析）→1（RDG/NCI分析）→3（高质量格点）→-1（查看散点图）→1（保存散点图）→2（导出散点数据output.txt文件）→3（导出网格数据func1.cub和func2.cub文件）。

使用gnuplot绘制RDG vs. sign(λ2)ρ散点图，并通过VMD软件可视化RDG等值面图。

使用VMD软件

VMD是一款常用的分子可视化软件，支持RDG图的绘制。具体步骤如下：

导入RDG等值面数据（如func1.cub和func2.cub文件）。

设置颜色映射，根据sign(λ2)ρ函数的不同值选择不同的颜色。

调整等值面阈值，以获得最佳的可视化效果。

使用NCIPLOT软件

NCIPLOT是一款专门用于可视化非共价相互作用的软件，支持RDG分析。具体步骤如下：

导入分子结构文件。

设置RDG等值面阈值。

选择颜色映射，区分不同类型的弱相互作用。
