说明：本文华算科技介绍了同步辐射技术（XANES、XES等）对配位化合物电子特性的表征方法，包括原理、应用及实例。读者可系统学习到各技术解析氧化态、配位环境等的逻辑，了解同步辐射在电子结构研究中的关键作用。

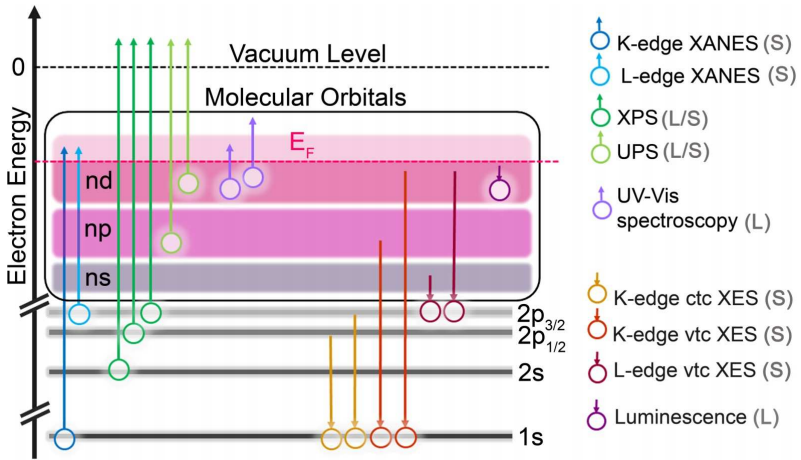

下图展示了一个嵌入配位化合物中的一般过渡金属原子的电子结构示意图。图中明确标出了1s、2s、2p1/2和2p3/2核心能级，以及ns、np、nd（n=3或4）和分子轨道（MO）价电子能级。
由于配体效应导致金属原子轨道（AO）发生杂化，以及分子轨道（MO）是通过金属和配体原子轨道的线性组合得到的，因此这些能级被部分重叠地表示出来。
所有电子光谱学方法的目的都是为了获取占据态和/或未占据态电子的信息，这些态被定义为费米能级（EF）所分隔。
了解占据态和未占据态的信息，可以提取关于过渡金属的重要信息，例如其氧化态、局部几何结构（如四面体、八面体、平面四方形等）以及其邻近原子的化学性质。
图1：配位化合物中的nd转移原子的核心和价电子能级（ns、np、nd）的示意图
配位化合物的电子结构由中心金属离子的价电子构型、配体与金属的电荷转移及分子轨道能级分布共同决定。
传统实验室技术如紫外–可见光谱（UV-Vis）、核磁共振（NMR）和电子顺磁共振（EPR）可提供部分电子信息，但存在元素选择性差、适用范围有限等局限。
同步辐射技术通过X射线与物质的相互作用，能直接探测核心能级与价电子态的关联，实现对电子结构的精准解析。
同步辐射表征电子结构的核心原理是利用X射线激发原子内层电子，通过分析吸收、发射或散射信号的能量与强度变化，反演电子能级分布、氧化态及配位环境。
常见技术包括：XANES、XES、HERFD-XANES、XMCD、光电子能谱（PES）这些技术与密度泛函理论（DFT）计算结合，可实现对电子结构的定量解析，为配位化合物的功能设计提供关键依据。
作用：X射线吸收近边结构（XANES）是同步辐射表征中最常用的技术之一，其能量范围覆盖吸收边前后约50-100eV，信号主要来源于核心电子向未占据态的跃迁。通过分析XANES谱的预边峰、边位及白线峰等特征，可获得金属离子的氧化态、配位几何及电子跃迁信息。
氧化态分析：吸收边的能量位置（边位）与金属离子的氧化态直接相关。氧化态越高，核心电子的结合能越大，吸收边向高能量方向移动。通过对比已知氧化态标准样品的边位，可精准确定目标配位化合物中金属离子的氧化态。
配位环境识别：预边峰的强度是反映配位对称性的重要指标。在八面体（Oh）对称环境中，金属d轨道与配体p轨道的混合较弱，预边峰强度较低；而在四面体（Td）或低对称环境中，对称性破缺导致p-d轨道混合增强，预边峰显著增强。这一特征可有效区分不同的配位几何构型。
电子跃迁与成键信息：边后的“白线峰”对应核心电子向高能未占据态的跃迁，其强度反映了未占据态的密度。对于3d过渡金属，白线峰强度与d轨道空穴数相关。通过XANES光谱模拟，还可进一步解析金属–配体键的共价性等成键信息。

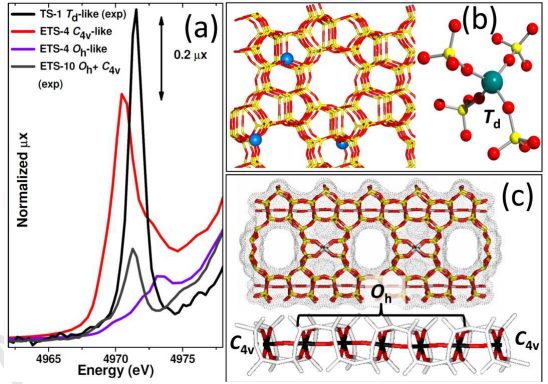

图例：通过对比TS-1和ETS-10两种微孔钛硅酸盐分子筛中钛(IV)物种的TiK-edgeXANES光谱，深入揭示了局部对称性对预边峰强度的显著影响。
TS-1分子筛中的Ti(IV)物种由于其Td(四面体)对称性，展现出强烈的预边峰，其强度高达0.8（归一化后的μx值）。
相比之下，ETS-10分子筛中的Ti(IV)物种在完美八面体(Oh)对称性下理论上应具有非常弱的预边峰。进一步分析表明，ETS-10分子筛中[TiO6]八面体形成的线性…–Ti–O–Ti–O–Ti–…链的末端Ti原子失去了对称中心，呈现出C4v对称性，这使得它们的预边峰强度显著增加。
这一发现解释了实验中观察到的较高预边峰强度，还强调了XANES技术在探测微孔材料中金属中心局部对称性变化方面的灵敏度和精确性。
图2：微孔钛硅分子筛中钛（IV）位点的局部对称性对钛K边XANES光谱预边峰强度的影响
10.1103/PhysRevB.58.7565
10.1021/jp050183h
作用：X射线发射光谱XES通过探测核心空穴衰变时释放的荧光光子能量分布，反映价电子的占据态信息，与XANES形成互补（XANES探测未占据态，XES探测占据态），包括非共振XES和共振XES（RIXS）两种模式。
价电子态密度分析：在非共振XES中，核心空穴由高能X射线激发，价电子向核心空穴跃迁产生的发射峰能量与价电子结合能相关。
例如，过渡金属的Kβ谱（3p→1s跃迁）可反映3d电子的自旋态，高自旋与低自旋态的Kβ’峰强度存在明显差异。
配位键特征：共振XES（RIXS）通过将激发能量调至吸收边附近，增强价电子向核心空穴的跃迁概率，可探测金属–配体电荷转移（LMCT）或d-d跃迁等过程，为理解配位键的本质提供重要依据。

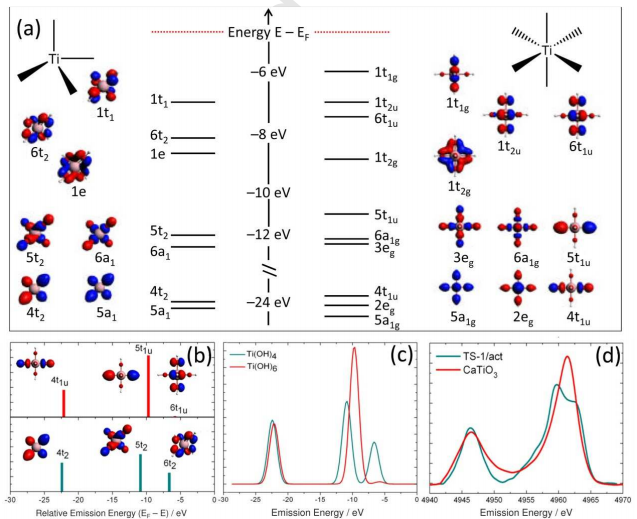

图例：图3展示了不同对称性（Td和Oh）下Ti(OH)4和Ti(OH)4团簇的vtc-XES光谱。
计算结果显示，Ti(OH)6的vtc-XES主要由4960eV和4980eV两个主峰组成，涉及具有强O（2s）和O（2p）特性的分子轨道。而Ti(OH)4的vtc-XES则由三个峰组成，分别位于约4940eV、4960eV和4980eV，这些峰与具有Ti p特性的分子轨道相关，反映了Td对称性下pd杂化的增强。
实验数据进一步验证了理论计算的准确性，TS-1/act（Td对称性）的光谱与Ti(OH)4的计算光谱相似，主要峰位于4940eV和4960eV；而CaTiO3（Oh对称性）的光谱与Ti(OH)6的计算光谱相似，主要峰位于4960eV和4980eV。
这些结果展示了XES在探测金属中心电子结构和配体环境方面的灵敏度。
图3：展示了：Ti(OH)4（Ta对称）和Ti(OH)6（Oh对称）簇的价分子轨道、vtc跃迁强度，以及计算的vtc-XES光谱与TS-1/act（Ta型Ti(IV)）、CaTiO3（Oh型Ti(IV)）的实验vtc-XES光谱对比，体现不同配位环境下的电子结构差异。
作用：传统XANES受核心空穴寿命展宽限制，能量分辨率较低（约1-2 eV）。HERFD-XANES通过高分辨率晶体分析器筛选特定能量的荧光光子，将能量分辨率提升至0.1-0.3 eV，能够揭示细微的电子态差异。
分辨率提升原理：通过检测特定荧光decay通道的信号，利用更长寿命的高能级空穴降低谱线展宽，从而实现更高的能量分辨率。
应用优势：可区分混合价态体系中不同氧化态的信号，以及识别结构相似配位化合物中细微的电子态差异，还能实现氧化态或自旋选择性的EXAFS分析。

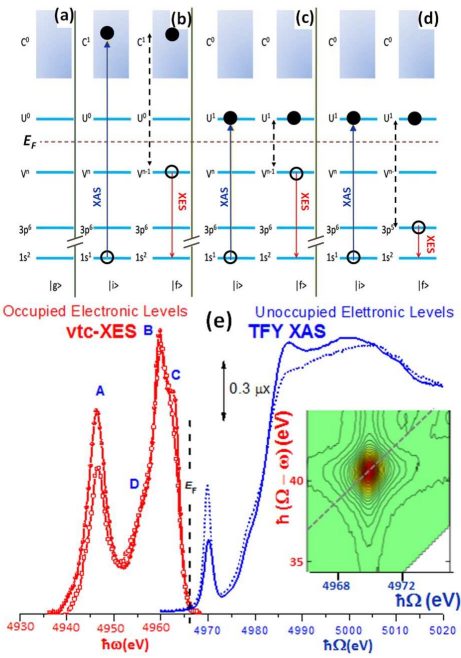

图例：图4中(a)和(b)分别展示了常规XANES和HERFD-XANES光谱的示意图，包括核心电子激发和荧光发射的过程。
(c)和(d)则详细展示了在不同能量下，核心电子激发和荧光发射的具体过程，强调了HERFD技术如何通过选择特定的荧光通道来提高分辨率。
例如，在(e)中，结合TFY-XAS（总荧光产额XAS）和vtc-XES（价态到核心XES）的实验结果显示，Ti(IV)物种在Td对称性下吸附水分子前后，其局部对称性发生了明显变化，HERFD-XANES能够清晰地捕捉到这种变化，吸收边位置从约6535 eV移动到约6560 eV。
这些数据表明，HERFD-XANES技术不仅提高了能量分辨率，还能在高分辨率下揭示金属中心的电子结构变化，为理解配位化合物在反应条件下的行为提供了重要的工具。
图4：包含vtc-XES、rvtc-XES等过程的示意图，以及TFY-XAS与vtc-XES结合的谱图，展示Ti(IV)从Ta对称到五配位的局部对称性变化，插图为rctc-XES映射图。
DOI：10.1039/C1CP21556F
作用：X射线磁圆二色性（XMCD）通过测量磁性配位化合物对左旋和右旋圆偏振X射线的吸收差异，获取电子的自旋和轨道磁矩信息，是研究磁性配位化合物的独特工具。
信号定义：XMCD谱为左、右旋圆偏振X射线的吸收光谱之差归一化结果，非零信号仅存在于磁性体系中。
磁学信息提取：可提供自旋磁矩、轨道磁矩等关键参数，用于研究单分子磁体、磁性催化剂等体系中金属离子的磁学性质及磁相互作用。

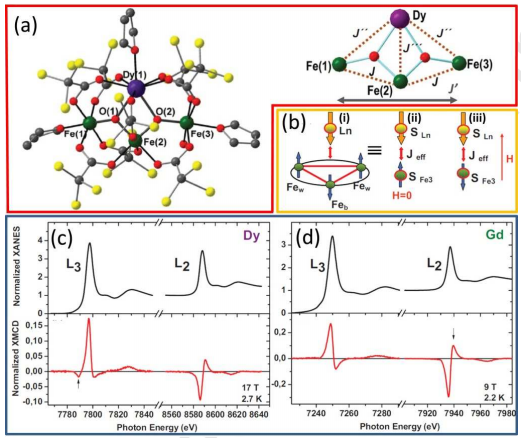

图例：图5展示了单分子磁体“蝴蝶”分子[Fe3Ln(μ3−O)2(CCl3COO)8(H2O)(thf)3]（Ln=Gd或Dy）的XMCD研究结果。
实验中，Dy单离子展现出单轴各向异性，其L2和L3边的XMCD信号表明在外部磁场作用下，Dy离子的磁矩方向会发生从反平行到平行的转变，这一转变发生在约4T的阈值磁场下。
而Gd单离子由于其各向同性特性，未观察到这种磁矩方向的转变。通过结合XMCD、振动样品磁强计（VSM）和从头算模拟，确定了Dy和Gd单离子与Fe3亚簇之间的反铁磁相互作用，交换积分常数分别为JDy-Fe3=–0.4 K和JGd-Fe3=–0.25 K。
这些数据表明，XMCD技术能够精确揭示磁性配位化合物的电子结构和磁性行为。
图5：呈现[Fe3Ln(μ3−O)2(CCl3COO)8(H2O)(thf)3]配合物结构、Fe3LnO2簇的磁相互作用示意图，以及Dy和Gd同系物的L2、L3边XANES与XMCD信号。
DOI：10.1016/j.ccr.2014.03.027
作用：光电子能谱（PES）通过探测X射线激发产生的光电子动能，确定电子结合能，从而分析电子态分布，包括X射线光电子能谱（XPS，探测核心电子）和紫外光电子能谱（UPS，探测价电子）。
XPS：核心电子的结合能受化学环境影响，产生化学位移，可用于分析配位化合物中金属离子的氧化态、配体类型等。
UPS：用于探测价电子态，可获取最高占据分子轨道（HOMO）等信息，为理解配位化合物的氧化还原性质提供依据。
同步辐射优势：同步辐射光源的高光子通量、连续可调能量及高准直性，提升了PES的空间分辨率、能量分辨率和表面灵敏度，可研究更精细的电子态结构。

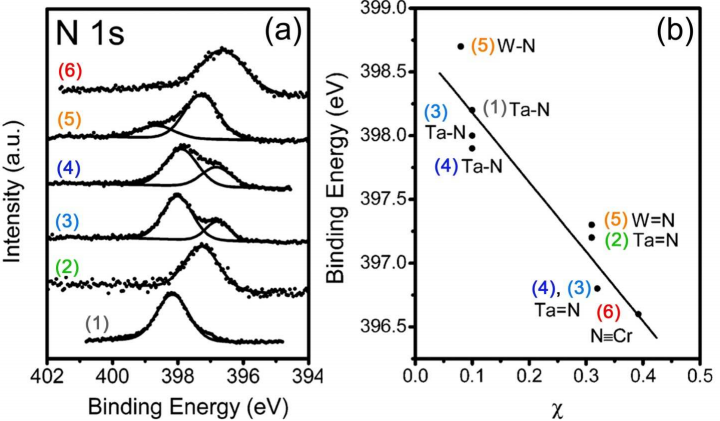

图例：图6通过同步辐射XPS表征了6种含氮金属配合物的N 1s结合能（图15a）。
其中，t-BuN=Ta(NEt2)3（3）的谱图呈现两个峰（398.0eV和396.8eV），积分比3:1，对应3个酰胺基与1个亚胺基配体的N 1s结合能（397.0eV）高于t-BuN=Ta(NEt2)3（396.8eV），因W电负性（2.36）大于Ta（1.5）。
图15b显示N1s结合能与χ参数（χ=（rM+rN）-RM-N）相关，键距越短结合能越高，如N≡Cr(OBu-t)3（6）中Cr≡N键距1.65Å对应最高结合能396.5eV，Ta(NEtMe)5（1）中Ta-N单键距2.16Å对应结合能397.5eV。
该图证实同步辐射XPS可通过N1s化学位移反映金属–氮键的电子环境与键合强度，为配体键合模式提供证据。
图6：为六种含氮金属配合物的N1s同步辐射XPS谱图，反映M-N键距对结合能的影响
DOI：10.1021/ic034261w
本文系统阐述了同步辐射技术（XANES、XES、HERFD-XANES、XMCD、PES等）在配位化合物电子特性表征中的原理与应用，结合实例说明其在氧化态分析、配位环境识别等方面的作用，展现了技术互补性及与理论计算结合的优势。
未来可进一步推动时间分辨与空间分辨技术发展，加强多技术联用，深化与理论计算的融合，为功能配位材料的设计与应用提供更精准的电子结构信息。
