电化学阻抗谱应用与拟合

电化学阻抗谱（EIS）是一种强大的电化学分析技术，通过施加交流信号并测量系统的响应，可以获得电化学体系的阻抗信息。

EIS等效电路模型是将电化学系统抽象为由电阻、电容、电感等电路元件组成的网络，通过拟合实验数据，可以确定模型的参数，从而深入了解电化学体系的内部机制。

1. 电池研究

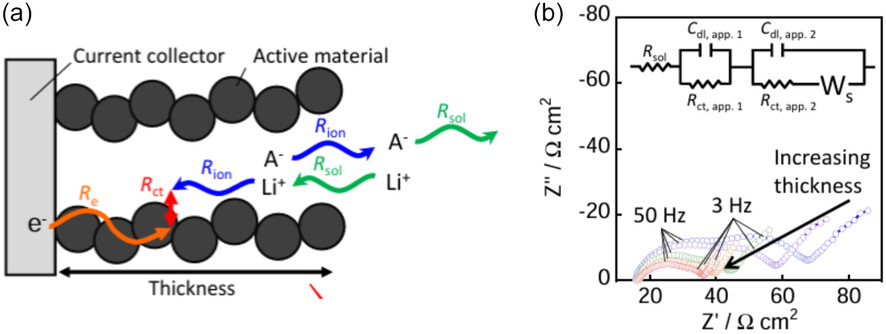

通过拟合Randles电路模型，可以得到电荷传递电阻（R_ct）和双电层电容（C_dl），从而评估电极反应的速率常数和电极表面状态。在锂离子电池中，R_ct的大小可以反映锂离子在电极/电解质界面的电荷转移阻力，C_dl的变化则可能与电极表面的SEI膜形成有关。

https://doi.org/10.1021/jp512564f

Warburg元件的拟合可以用于分析锂离子在电极材料中的扩散行为。通过计算Warburg系数，可以推导出离子扩散系数（D），进而了解电极材料的离子传输性能。这对于优化电池的充放电性能和循环寿命具有重要意义。

随着电池的使用，其阻抗谱会发生变化。通过长期监测电池的EIS数据，结合等效电路模型的拟合，可以分析电池的老化机制，如电极材料的结构退化、电解质的分解、界面阻抗的增加等。这些信息对于预测电池的使用寿命和开发高性能电池材料具有重要价值。

2. 电极材料研究

在研究电极材料的表面修饰时，等效电路模型可以帮助分析修饰层对电极性能的影响。通过引入CPE元件，可以评估修饰层的非理想电容行为，从而了解修饰层的厚度、均匀性以及与电极基底的相互作用。

对于多孔电极，R–C并联网络模型可以用于描述不同孔径对应的电化学过程。通过分析时间常数分布，可以了解孔径分布对电极性能的影响。其中，大孔径有利于离子的快速传输，但可能会导致电极材料的利用率降低；小孔径则可以提高电极材料的比表面积，但可能会增加离子传输的阻力。

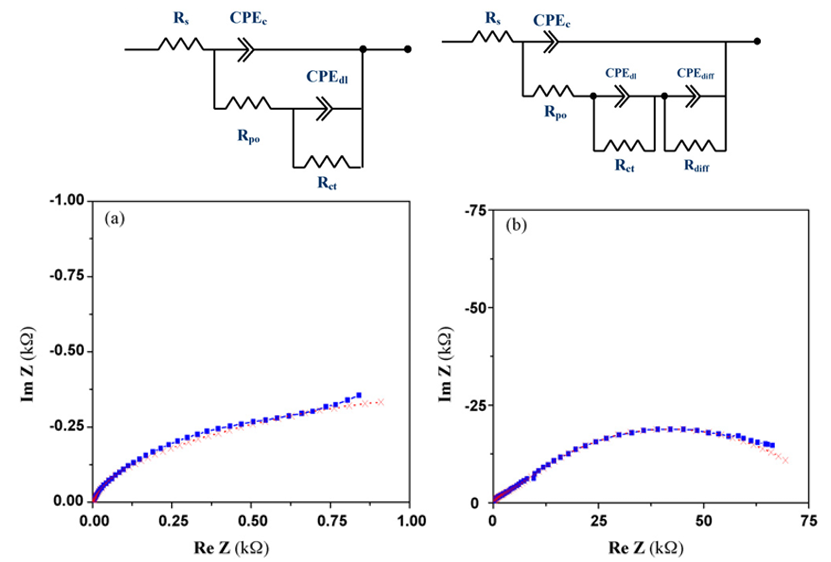

通过EIS分析展示了MXene电极在不同修饰方法下的电化学特性。磺基–碱（SB）修饰的电极在自发修饰时表现出较低的电荷转移电阻，而羧基–碱（CB）修饰的电极在电化学修饰时表现出更高的电荷转移电阻。

电化学修饰能够显著增加修饰层的密度，从而增加电极表面的电荷转移阻力。这种特性可以用于调节电极的电化学性能，以满足不同的应用需求。

在开发新型电极材料时，EIS等效电路模型可以作为一种快速筛选工具。通过比较不同材料的阻抗谱和拟合参数，可以选择具有较低电荷传递阻抗、较高离子扩散系数和良好电容性能的材料，从而优化电极材料的组成和结构。

3. 腐蚀与防护研究

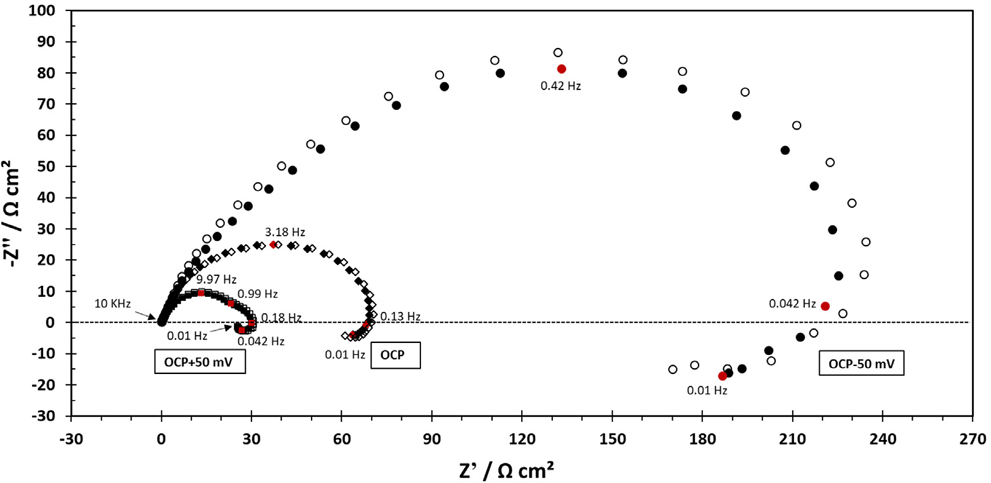

在腐蚀体系中，R_ct与腐蚀速率成反比。通过拟合Randles电路模型，可以得到R_ct的大小，从而评估材料的腐蚀速率。例如，在金属腐蚀研究中，R_ct越大，表明金属表面的腐蚀反应越慢，材料的耐腐蚀性能越好。

对于涂层防护体系，等效电路模型可以用于分析涂层的完整性、厚度以及与基底的结合强度。例如，通过引入CPE元件和R-C并联网络，可以描述涂层的非理想电容行为和多层结构。

涂层的阻抗越大，表明其防护性能越好。此外，通过监测涂层的阻抗变化，还可以及时发现涂层的破损和老化现象。

https://doi.org/10.1016/j.mseb.2009.11.008

4. 传感器开发

在电化学传感器中，等效电路模型可以用于分析传感器的灵敏度和选择性。通过拟合模型，可以得到传感器对目标分析物的响应特性，如电荷传递阻抗的变化、电容的变化等。

这些参数的变化幅度可以反映传感器的灵敏度，而不同分析物引起的阻抗变化模式则可以用于评估传感器的选择性。

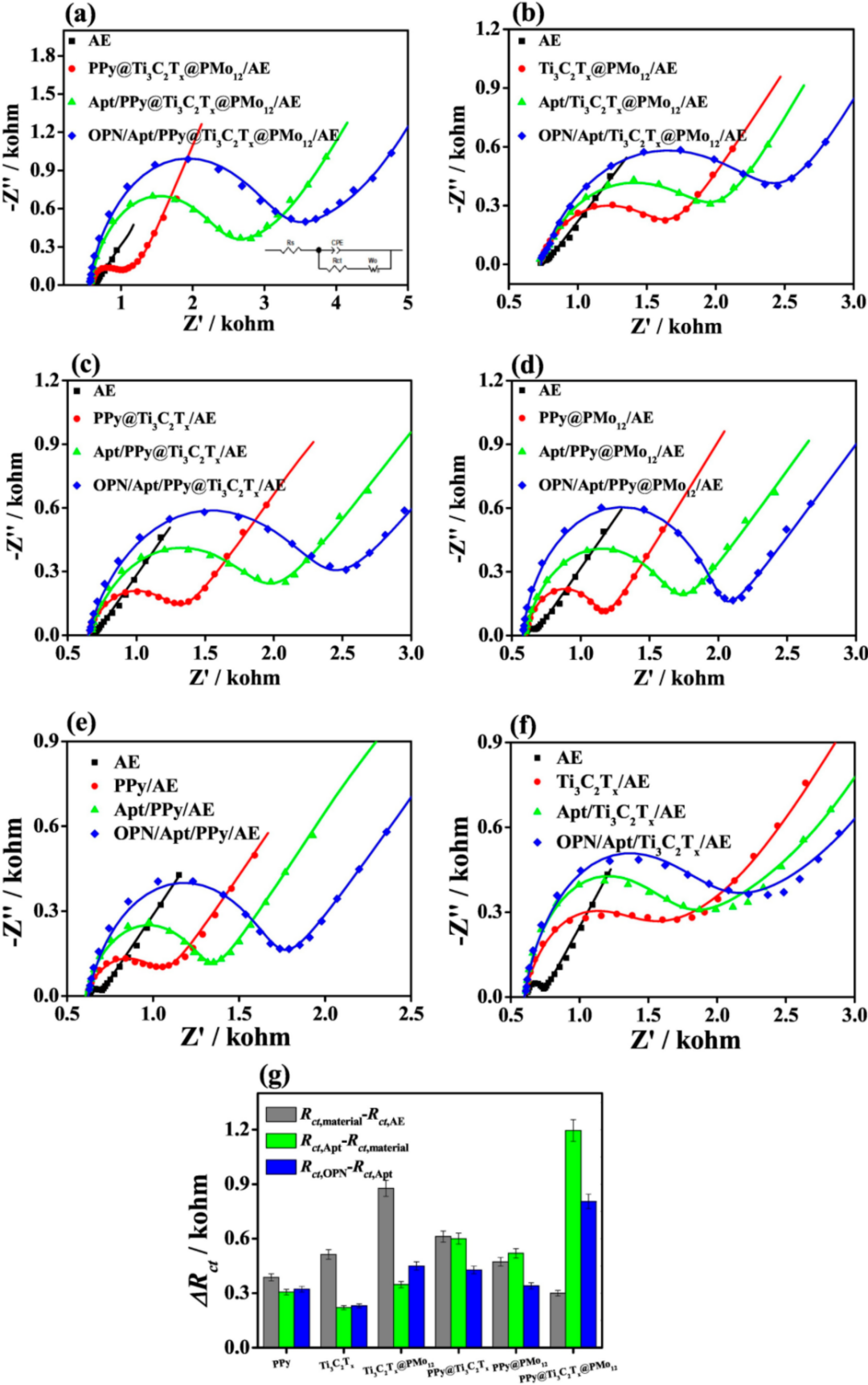

通过EIS分析展示了不同纳米复合材料在检测OPN时的性能差异。 PPy@Ti₃C₂T_x/PMo₁₂复合材料表现出最高的检测灵敏度，其R_ct值变化最大，说明这种复合材料能够有效提高适配体传感器对OPN的检测能力。

其他复合材料（如Ti₃C₂T_x@PMo₁₂、PPy@Ti₃C₂T_x、PPy@PMo₁₂、PPy和Ti₃C₂T_x）的检测灵敏度较低，说明它们在检测OPN时的性能不如PPy@Ti₃C₂T_x/PMo₁₂。

https://doi.org/10.3390/chemosensors8040127

在传感器的开发过程中，等效电路模型可以帮助优化传感器的结构和材料。通过调整电极材料、修饰层或电解质的组成，可以改变传感器的阻抗特性，从而提高其性能。此外，通过监测传感器的阻抗变化，还可以实现对目标分析物的实时检测和定量分析。

ZView是一款功能全面的电化学阻抗分析软件，由Scribner Associates, Inc.开发，广泛应用于科研和工业领域，支持多种数据格式和高级拟合算法，具有高效的数据处理能力和用户友好的界面。ZView在电化学阻抗谱（EIS）数据分析中的核心功能包括：

数据处理与导入：ZView支持导入EIS数据，通常以txt格式保存，包含频率、实轴和虚轴三列数据，并提供自动标尺调整功能以便于查看和分析数据。

等效电路建模：这是EIS分析的关键步骤，ZView允许用户构建由电阻（R）、电容（C）和电感（L）等基本元件组成的等效电路模型，用于拟合实验数据。

数据拟合与分析：ZView提供即时拟合和全局拟合功能，能够对EIS数据进行优化拟合，并输出拟合结果。此外，软件还支持批量处理数据，提高分析效率。

图形绘制与可视化：ZView能够绘制Nyquist图、Bode图等多种阻抗谱图形，并支持图形局部放大、曲线平滑和数据修正等功能，便于直观分析。

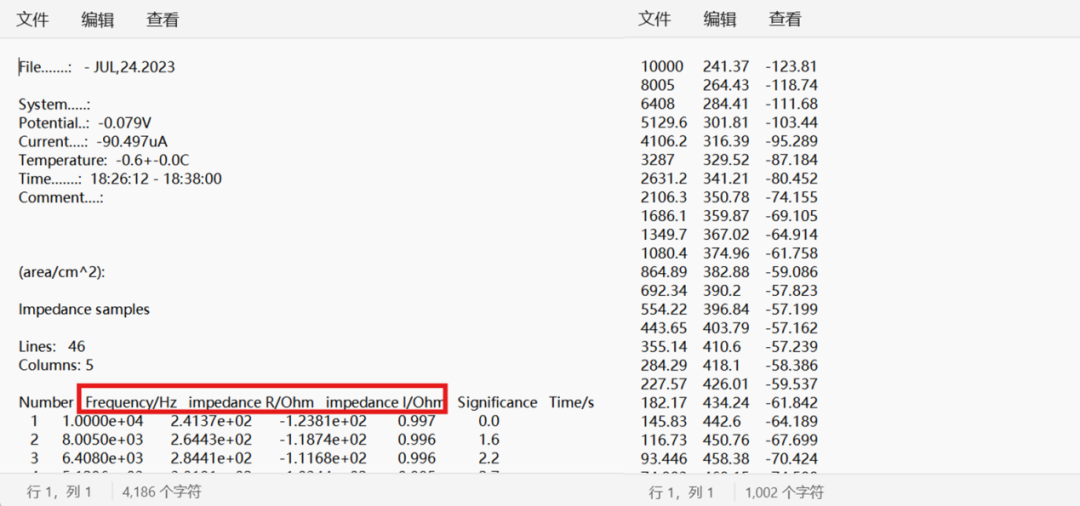

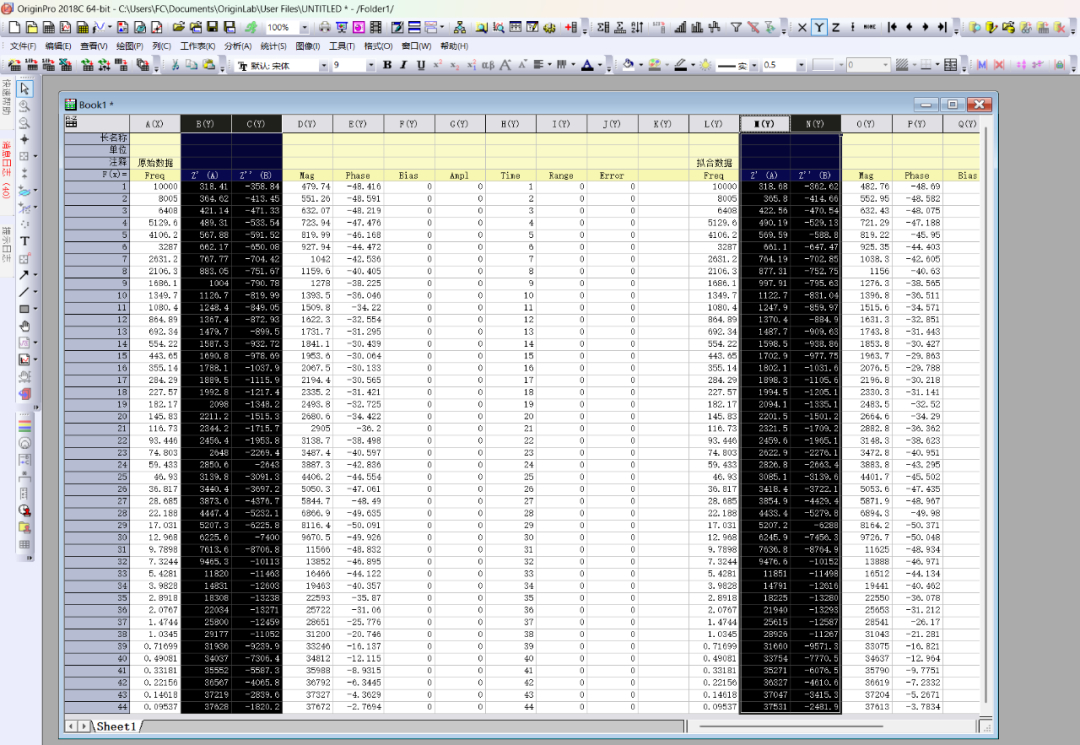

文件需为纯文本格式，包含三列数据：频率（Hz） 、 实部（Z’） 、 虚部（-Z”）。初始的EIS数据一般包含测试信息以及多个数列，去除其他部分，仅保留频率、实部和虚部阻抗三列数据—可使用excel或origin处理，文件存为.txt格式。

导入数据：打开ZView，点击“Open Data Files–下图①”，并按后续步骤导入数据。如未显示出数据或需移除所选数据可执行蓝色标注操作。

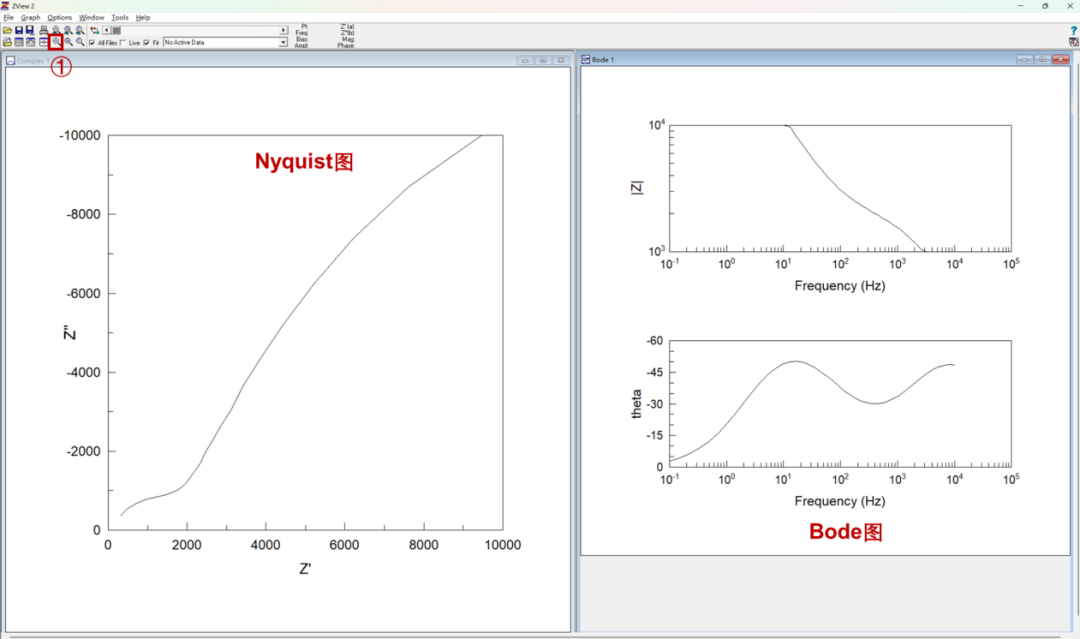

数据导入后，左边显示出Nyquist图，右边显示出对应Bode图（构建和拟合等效电路时Bode图作用不大）。使用“Autolocate All Graphs” 步骤①自动调整坐标标尺，或手动框选放大感兴趣区域。

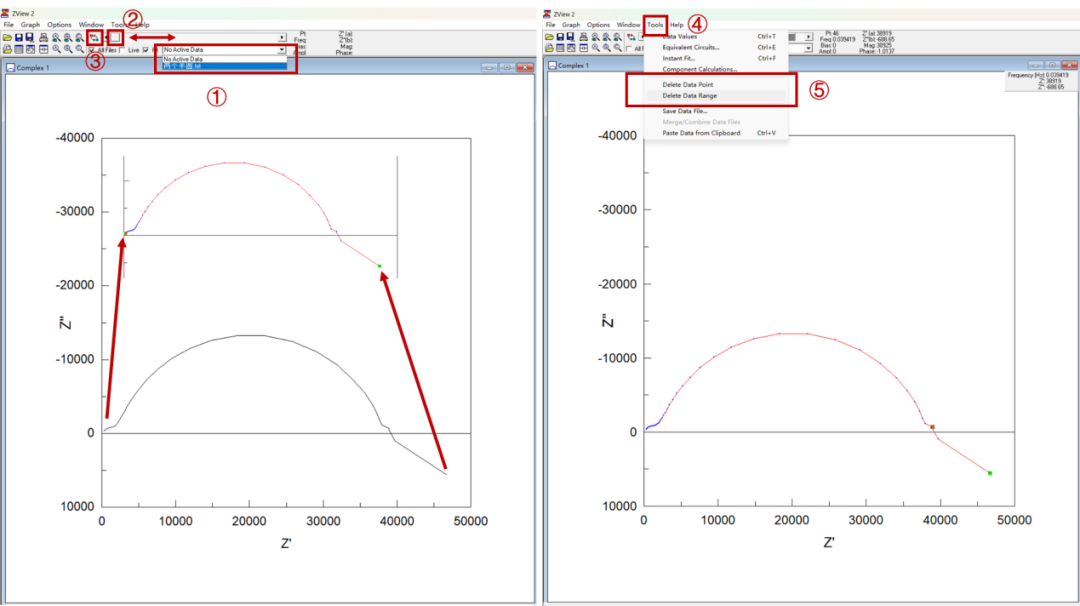

异常点处理：导入数据后选择数据—步骤①，数据两端会出现相应数据点位置，通过移动数据点位置和调整“Swap Cursors”—步骤②和③来指定选择位点/范围。通过“Tools—Delete Data Point/Range”删除高频/低频噪声点以及对拟合无意义的区间段，提高拟合精度。

等效电路构建与拟合—两个半圆Nyquist图为例

结合电化学系统的具体特性：选择等效电路模型时，应充分考虑电化学系统的具体特性，包括电极材料、电解质组成以及预期的电化学过程。这些因素直接影响等效电路模型的构建和参数选择。

以下图数据为例：该EIS数据表现出典型的光电化学体系特征—两个半圆—表明存在两个R-C电路，同时考虑光激发的表面态影响，因此预期等效电路结果为双R-C电路并联。

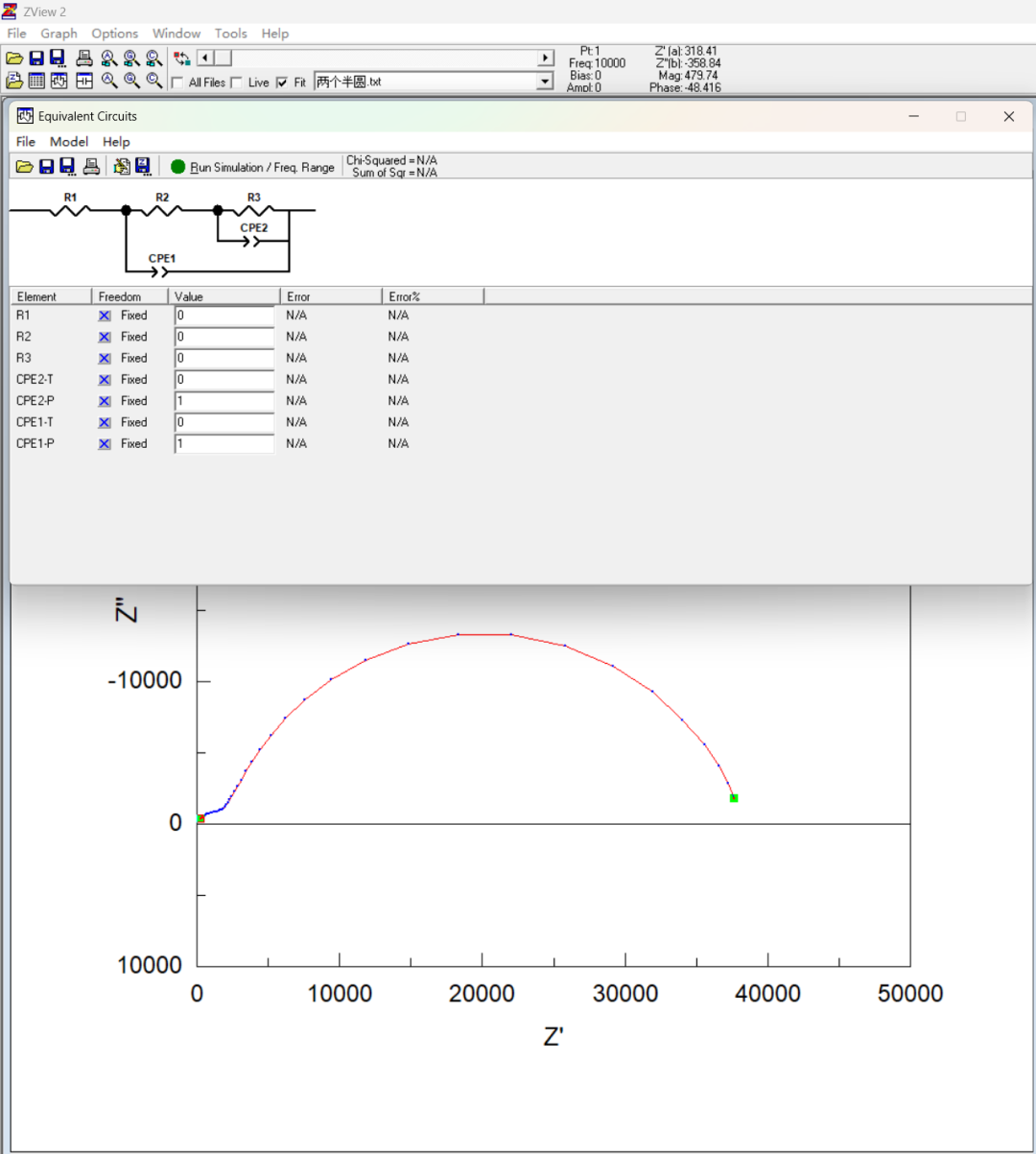

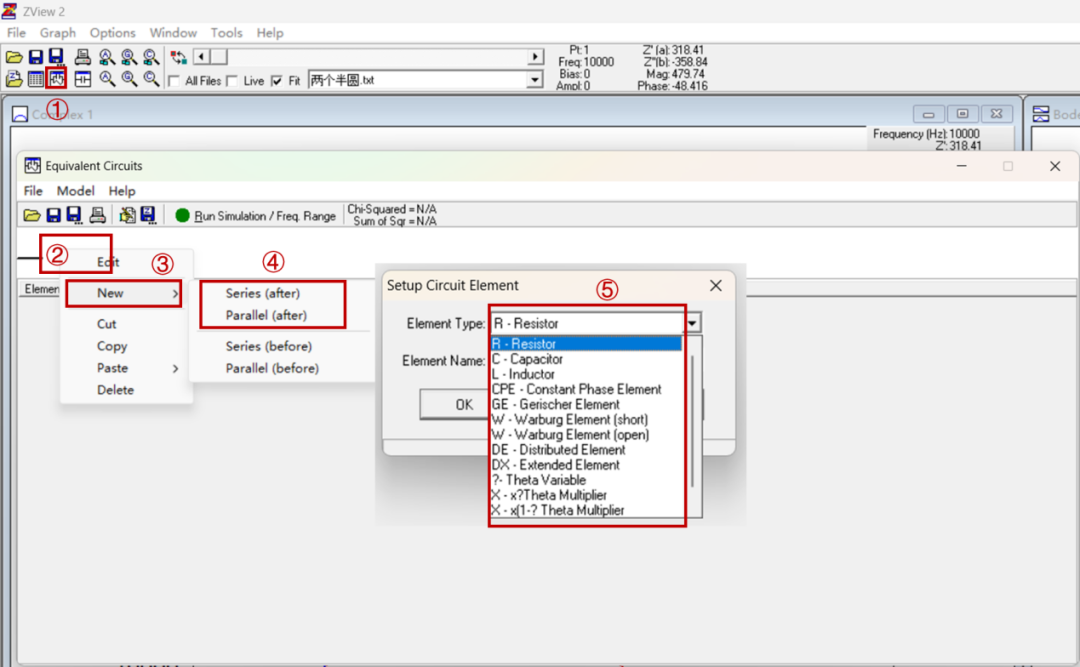

自定义模型：开始构建等效电路（下图步骤①），并通过鼠标右键添加串联（Series）或并联（Parallel）元件（步骤②–④），设置元件类型（步骤⑤）。当需要添加Warburg阻抗元件时，对于有限长度扩散（有限Warburg），通常选择为W_open。

反复执行上述元件设置操作，直至等效电路模型构建完整。需要注意模型的简化与关键特征捕捉：等效电路模型应尽量简化，避免不必要的复杂性。

同时，模型应能够捕捉电化学系统的关键特征，如电荷转移电阻、双电层电容、扩散过程等，以便准确反映系统的本质行为。

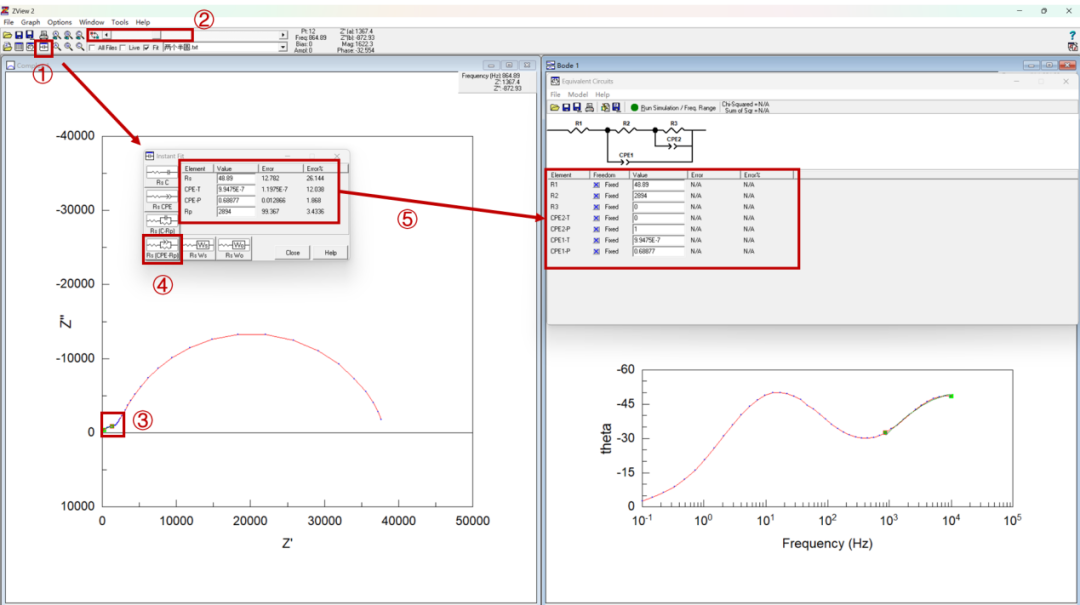

InstantFit分段拟合：点击“InstantFit”—步骤①，弹出分段拟合窗口，通过移动数据点位置和调整“Swap Cursors”选中高频容抗弧区域（第一个半圆），并选择与第一个半圆匹配的电路模型（举例的数据采用R-CPE双并联方案），软件自动计算R、C初始值。将计算的R、C初始值填入等效电路对应参数中。

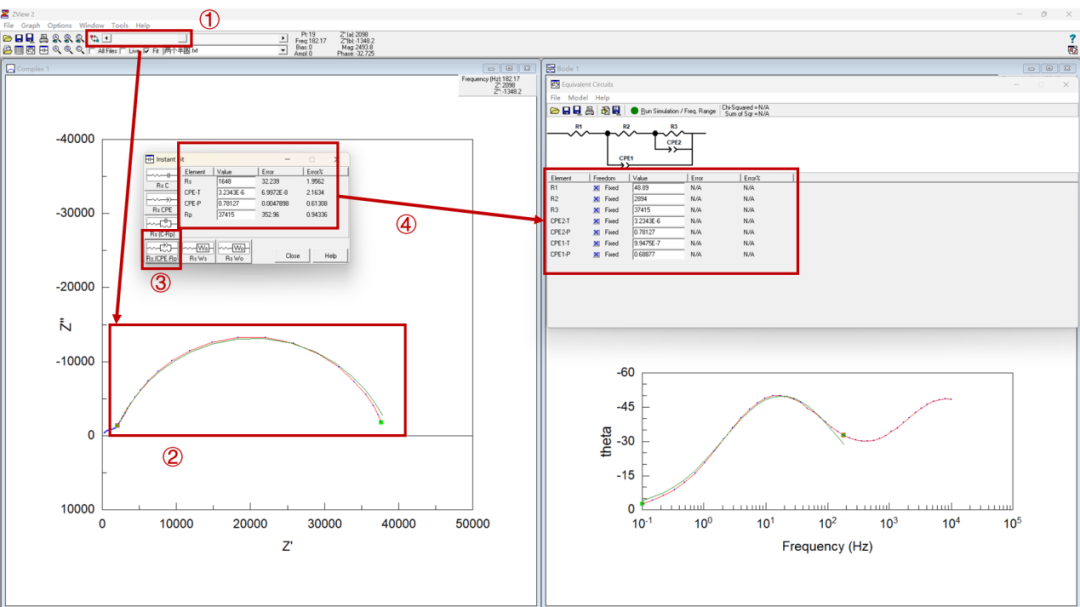

重复上述步骤，但移动数据点位置和调整“Swap Cursors”选中低频容抗弧区域（第二个半圆），并选择与第二个半圆匹配的电路模型，软件自动计算R、C初始值。将计算的R、C初始值一样填入等效电路对应参数中。

基于实验数据的参数拟合与验证：通过实验数据（如电化学阻抗谱）拟合等效电路参数，并验证模型的准确性。误差是评估拟合质量的重要指标，较低的误差值表明模型与实验数据的拟合度较高。

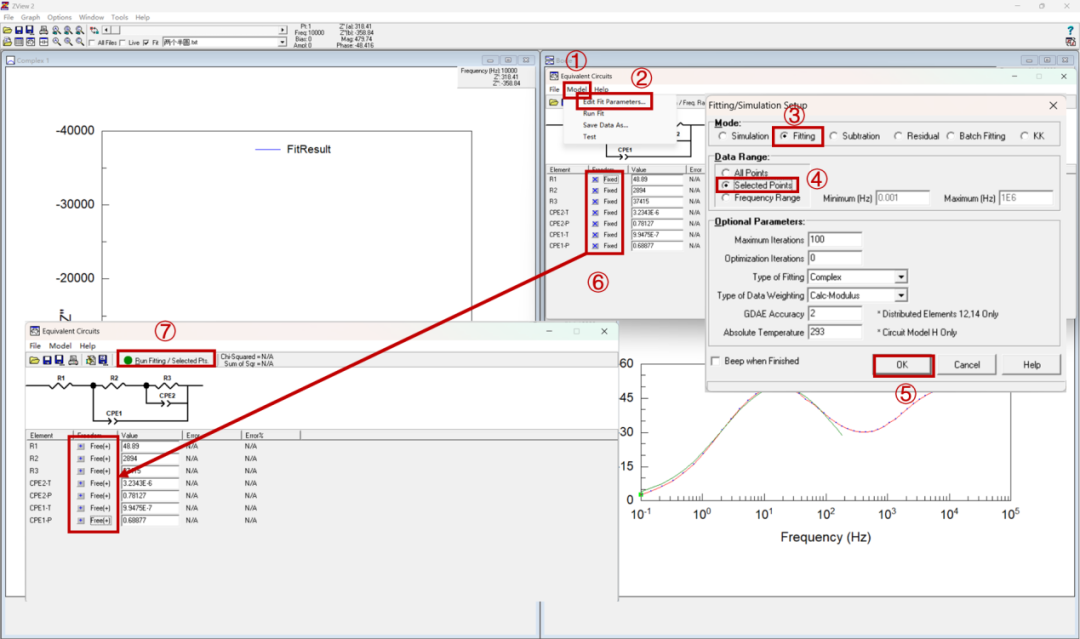

在“Equivalent Circuits–Model”窗口中设置拟合模型条件，并将元件参数状态设为“Free (+)”（可调参数）或“Fixed”（固定参数）。点击“Run Fitting”启动拟合。

拟合结果输出：参数表显示各元件拟合值及标准误差（Error%），要求关键参数（如Rct）误差。并且实验数据与拟合曲线在Nyquist图中应高度重合，Bode相位峰位匹配。

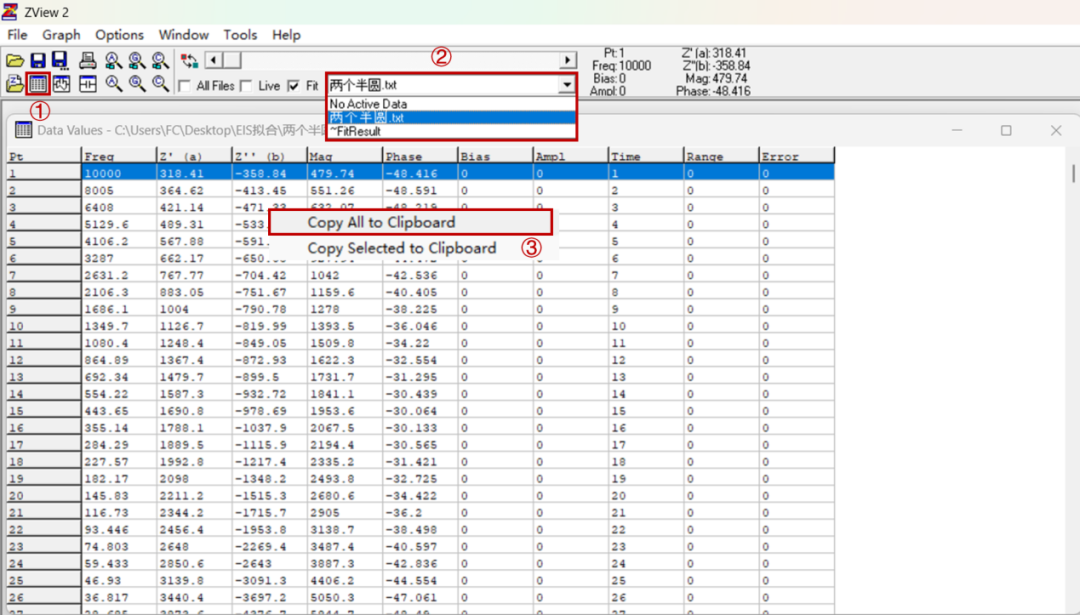

数据导出：右键点击图谱选择“Data Values” ，右键复制拟合数据至Origin或Excel，以进行后续绘图。
