均方位移（MSD）是分子动力学模拟中表征粒子扩散行为的关键指标。本文系统介绍了MSD的理论基础、计算方法和特征规律，重点展示了其在电池（离子迁移）、催化（质子扩散）、合金（高温变形）和生物（分子跨膜）等领域的应用。通过定量分析粒子运动与宏观性能的关联，MSD为理解材料扩散机制和优化设计提供了原子尺度的理论依据。
什么是MSD
MSD（Mean Square Displacement）的概念起源于统计力学和布朗运动理论。早期由Albert Einstein（1905）和Marian Smoluchowski（1906）在描述布朗运动时提出，用于量化粒子由于随机热运动导致的位移平方的平均值。这一理论后来被Jean Perrin通过实验验证，为原子论提供了重要支持。在分子动力学（MD）中，MSD成为研究粒子扩散行为的核心工具。
1. 定义：
MSD表示粒子在时间间隔 t 内位移平方的系综平均（或时间平均），数学定义为：
其中：r(t) 是粒子在时间 t 的位置向量；⟨⋅⟩代表系综平均（多轨迹平均）或时间平均（单条轨迹长时间采样）。
2. MSD的特点:
1、扩散行为的标志：
在正常扩散（如液体中）时，MSD与时间呈线性关系：MSD(t)∝t，比例系数为扩散系数 D（MSD(t)=6Dt 三维体系）。
反常扩散（如玻璃态、 crowded 环境）可能表现为 MSD(t)∝tα，其中 α（亚扩散）或 α>1（超扩散）。
2、维度依赖性：
一维：MSD(t)=2Dt
二维：MSD(t)=4Dt
三维：MSD(t)=6Dt
3、收敛性与统计要求：
需足够长的模拟时间和多轨迹平均以减少噪声。在平衡态下，MSD应随时间单调递增；若出现平台区，可能暗示受限运动（如固体或笼效应）。
分子动力学（MD）中的MSD计算
1. 计算步骤：
轨迹生成：通过MD模拟获得粒子位置随时间的变化r(t)。
位移计算：对每个时间间隔 Δt，计算所有可能的 t′ 到 t′+Δt 的位移平方 ∣r(t′+Δt)−r(t′)∣2。
系综/时间平均：对所有粒子或同一粒子的不同时间起点取平均。
2. 扩散系数提取：
通过拟合MSD曲线的线性区域（通常排除短时间的弹道运动和长时间有限尺寸效应）：
三维系统中d=3，故
3. 短时与长时行为：
短时间（t≪ 驰豫时间）：粒子运动可能表现为惯性主导（MSD(t)∝t2），反映自由飞行。
长时间：受碰撞和相互作用影响，过渡到扩散主导（线性MSD）。
MSD的应用案例
1. 电池领域

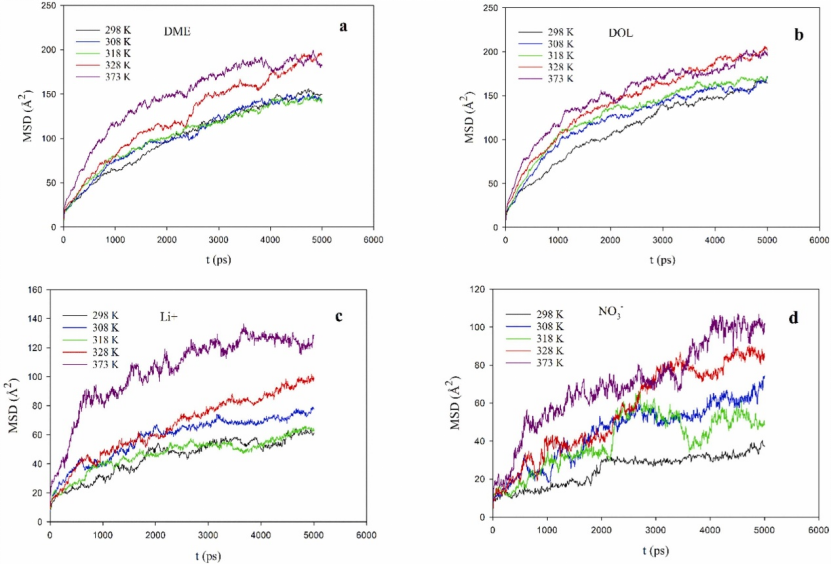

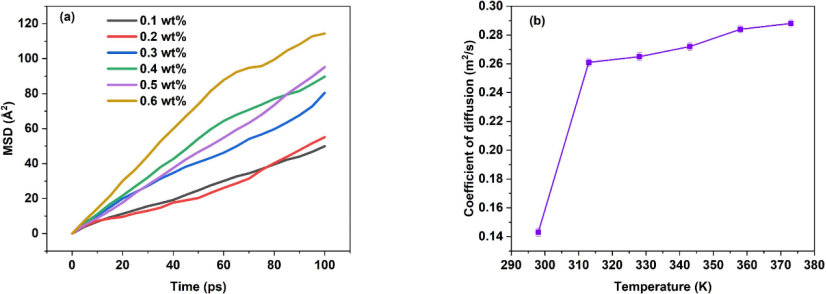

在下图中的MSD直观地揭示了钾离子（K⁺）在聚合物水凝胶体系中的扩散行为及其与温度和组成的依赖关系。图(a)展示了不同钾离子含量（0.1至0.6 wt%）在298 K下的MSD随时间的变化曲线，所有曲线均呈现随时间增长的趋势，表明离子在聚合物网络中实现了真实的扩散。
图(b)则表明，随着温度从298 K升至373 K，扩散系数（D）显著增加，这是因为高温赋予离子更高的动能，促进其突破分子间束缚，增强迁移能力。此外，高扩散系数与离子电导率的提升直接相关，这对电池电解质的实际应用至关重要，因为它能够改善离子传输效率，从而提高电池的倍率性能和容量保持率。
总体而言，图a-b的MSD分析不仅为理解离子在聚合物中的动态行为提供了定量依据，还为优化电解质设计（如调整组成和温度）以增强电化学性能提供了理论指导。

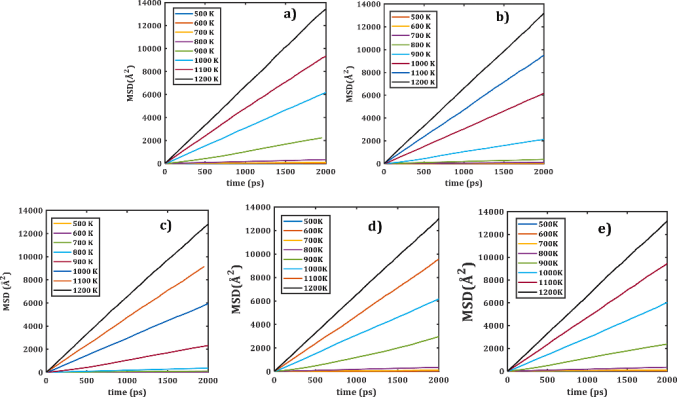

下图中的MSD揭示了钠离子（Na⁺）在原始及掺杂纳米晶Na₆MgCl₈中的扩散行为及其温度依赖性。通过分子动力学模拟（MD），研究对比了原始样品（Na₆₋ₓMgCl₈₋ₓ）与掺杂Ca²⁺、Zn²⁺、Sr²⁺和Ba²⁺的样品在500–1200 K温度范围内的MSD变化。
结果显示，所有样品的MSD斜率均随温度升高而增大（图a–e），表明钠离子迁移是一个热激活过程，符合阿伦尼乌斯行为。高温下，离子动能增加，克服能垒的能力增强，从而加速扩散。
值得注意的是，不同掺杂元素对MSD斜率的影响存在差异，这可能与掺杂离子的半径和电荷分布有关，例如二价离子（如Ca²⁺或Zn²⁺）的引入可能通过改变晶格应变或缺陷浓度优化钠空位迁移路径。
这些发现为设计高性能固态电解质（SSE）提供了重要依据：通过调控掺杂类型和温度，可显著提升钠离子的扩散系数和电导率，从而改善钠离子电池的倍率性能和循环稳定性。
研究还表明，MD模拟结合MSD分析是揭示原子尺度离子传输机制的有效手段，其结论与实验观测的热激活扩散规律一致，为后续材料优化奠定了理论基础。
2. 催化领域

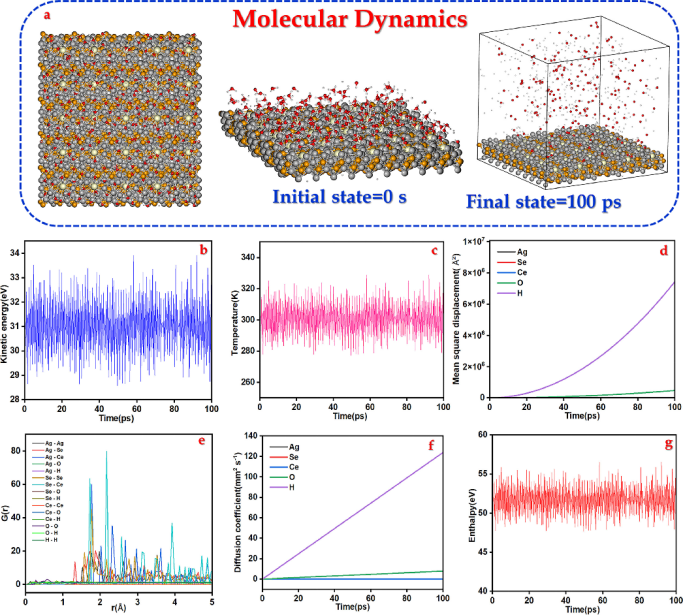

下图中的MSD分析在研究Ce单原子锚定Ag₂Se催化剂的稳定性和氢演化反应（HER）动力学中具有重要意义。通过分子动力学模拟（MD），研究考察了100 ps内H⁺和O原子在Ce₅ₐ-Ag₂Se体系中的扩散行为（图8d）。
结果显示，H原子的MSD值（7.4×10⁶ Ų）显著高于O原子（4.8×10⁵ Ų），表明H⁺在催化剂表面具有更高的迁移率，这归因于其较小的质量及与Ce和Ag活性位点的弱结合能。这种快速扩散行为有利于质子（H⁺）向活性位点（Ce和Ag）的快速传输，从而加速Volmer步骤（H⁺吸附）和Heyrovsky/Tafel步骤（H₂形成）的动力学。
此外，MSD的线性增长趋势（扩散主导区域）证实了H⁺在催化剂表面的自由扩散机制，而Ce单原子的高稳定性（通过高能垒和长寿命验证）确保了活性位点在反应过程中不会因原子迁移而失活。结合径向分布函数（RDF）和扩散系数分析（图8e-f），MSD数据进一步揭示了Ce-Se和Ce-Ag键的局部结构稳定性，以及H⁺在界面处的动态行为。
这些发现表明，Ce₅ₐ-Ag₂Se通过优化质子传输路径和维持活性位点稳定性，实现了超低HER能垒（0.003 eV），为设计高效单原子催化剂提供了原子尺度的动力学依据。
3. 合金材料

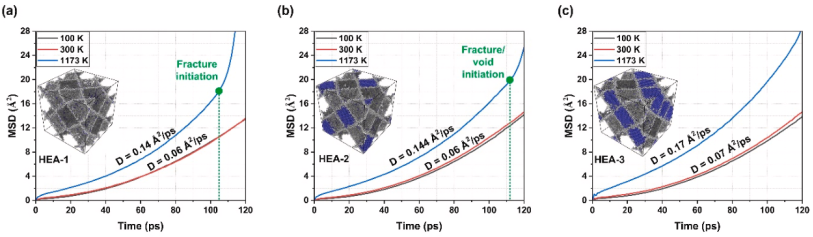

下图中的MSD分析在研究FeNiCrCoAl高熵合金（HEA）的高温变形机制中具有重要意义。通过分子动力学模拟，研究比较了三种不同B2相（BCC）含量的HEA样品在100 K、300 K和1173 K下的MSD随时间的变化（图a-c）。
结果显示，在低温（100 K和300 K）下，界面原子的MSD值较低，表明原子迁移受限，变形主要由位错运动主导；而在高温（1173 K）下，MSD值显著增加，表明原子扩散成为主导机制。特别是HEA-3样品（B2相含量最高）在1173 K时表现出最高的MSD值（0.17 Ų/ps），说明其FCC-BCC界面为原子扩散提供了连续通道，显著提升了原子迁移率。
这种扩散行为与材料的塑性变形直接相关，因为高温下界面原子的快速迁移能够通过晶界滑移和界面扩散协调应变，从而影响合金的延展性和强度。此外，MSD的突变（如HEA-1在105 ps时的陡升）与样品断裂事件相关，进一步揭示了界面结构对材料失效行为的影响。
通过计算自扩散系数（D），研究定量表征了不同温度下原子迁移能力的差异，为理解高熵合金的高温力学性能提供了原子尺度的动力学依据。总之，MSD分析不仅揭示了温度对变形机制的调控作用，还明确了B2相含量和界面结构对合金高温性能的关键影响，为设计高性能多相高熵合金提供了理论指导。
4. 生物分子系统

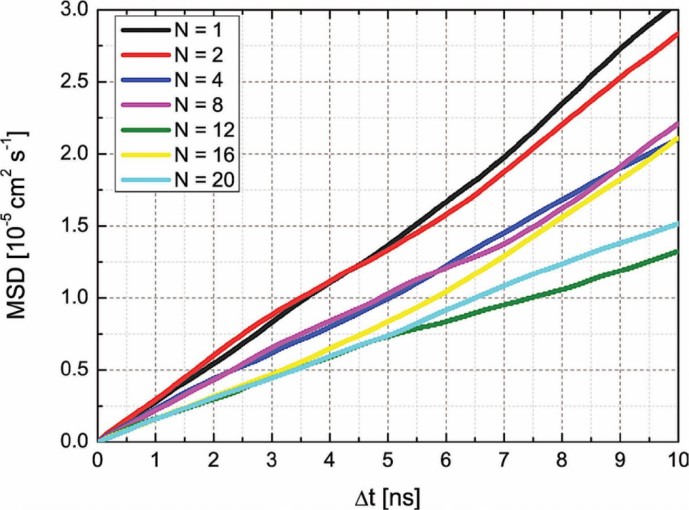

下图中的MSD分析在研究Fullerenol-C60(OH)24与脂质膜相互作用时具有重要意义。MSD通过量化Fullerenol分子在溶液中的扩散行为，揭示了其浓度依赖性运动特性。
结果显示，随着Fullerenol分子数量（n）的增加，扩散系数显著降低（例如，n=1时为6.83×10⁻⁷ cm²/s，n=20时降至3.65×10⁻⁷ cm²/s），表明分子流动性减弱。这一现象直接反映了Fullerenol分子在高浓度下倾向于聚集并沉积在脂质膜表面，而非穿透膜结构。
扩散能力的下降与能量分析和氢键结果一致，进一步证实了Fullerenol-Fullerenol相互作用增强，导致分子间形成稳定的簇状结构。此外，MSD数据还间接支持了质量密度剖面的观察结果，即Fullerenol主要分布在膜表面（插入深度仅1.4–1.8 nm），且随着浓度升高，膜内渗透比例从100%（n=1）降至19.3%（n=20）。
这种受限的扩散行为表明，Fullerenol可能无法有效穿透脂质双层，从而限制了其作为药物载体的跨膜输送潜力，但可能适合作为表面锚定分子用于局部递送或膜修饰应用。
