一、XRD基本概念
-
定义

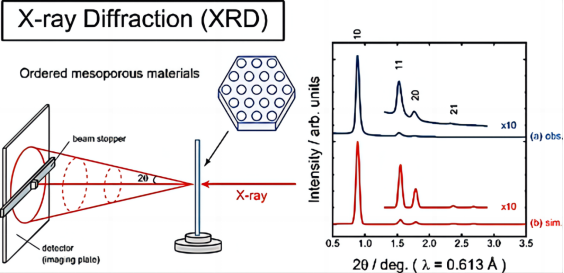

X射线衍射（XRD）是利用波长0.001–10 nm的X射线与物质相互作用产生的衍射现象，分析物质内部原子排列结构的技术。 -
核心优势
-
无损、快速、高精度
-
可获取物相组成、晶胞参数、晶粒尺寸、结晶度等结构信息
-
衍射本质
-
晶体：长程有序 → 尖锐衍射峰
-
非晶：短程有序 → 宽化漫散射峰（”馒头峰”）
二、基本原理
1. 布拉格方程（Bragg’s Law）

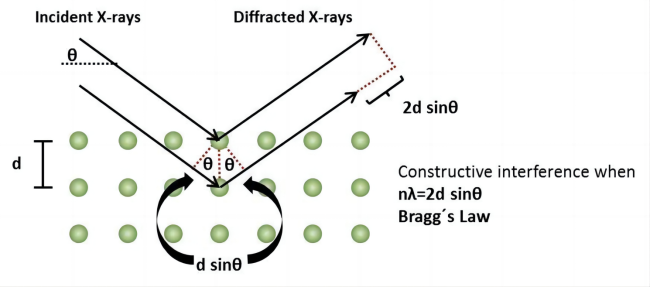

定义：布拉格方程是X射线在晶体中产生衍射需要满足的基本条件，是XRD理论的基石。它简要阐明衍射的基本内涵，揭示了衍射与晶体结构的内在关系。当X射线照射到晶体中时，X射线在照射到相邻两晶面的光程差是2dsinθ。如果光程差等于X射线波长的n倍时，X射线的衍射强度将相互加强，反之在其他地方衍射强度不变或减弱。
-
：X射线波长（常用Cu-Kα: 0.154 nm）
-
：晶面间距（Å）
-
：入射角
-
物理意义：仅当光程差为波长整数倍时发生相长干涉。
2. 谢乐公式（Scherrer Equation）
定义：谢乐公式是测晶粒度的理论基础，X射线的衍射谱带的宽化程度和晶粒的尺寸有关，晶粒越小，其衍射线将变得弥散而宽化。谢乐公式用于描述晶粒尺寸与衍射峰半峰宽之间的关系。
-
：晶粒垂直晶面方向的平均尺寸（nm）
-
：校正后的半高宽（FWHM，弧度）
-
：形状因子（0.89–1.0）
-
适用条件：晶粒尺寸

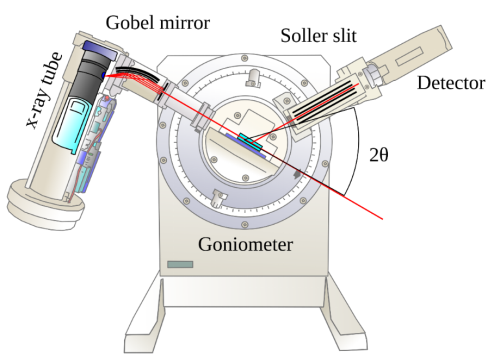

三、X射线衍射仪组成
| 组件 | 功能与要求 |
|---|---|
| X射线源 |
|
| 测角仪 |
|
| 单色器 |
|
| 探测器 |
|
| 分析软件 |
|
四、实验关键参数
| 测试类型 | 扫描速度 | 步长 | 角度范围 | 靶材选择 |
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、应用实例分析
定性分析
定性分析是根据XRD谱图与标准谱的对比，得出以下信息：a.样品是无定形还是晶体, 无定型样品为大包峰，没有精细谱峰结构；晶体则有丰富的谱线特征；b.所测样品的物相组成，纯相还是非纯相；c.判断晶胞是否膨胀或者收缩。
-
物相鉴定（ICDD PDF卡片库比对）
-

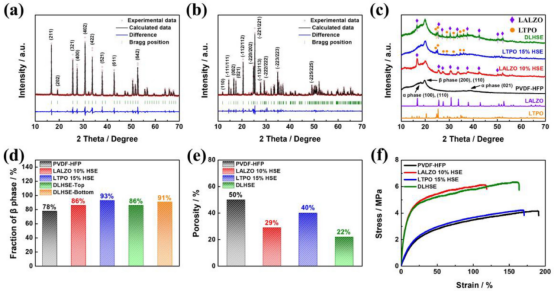

案例1：LALZO电解质 → 立方相（Ia-3d），衍射峰匹配标准卡片（*JCPDS 00-001-1234*）
-
案例2：PVDF-HFP膜 → α相（20.3°）与β相（18.5°宽峰），结晶度差异影响离子电导率
-
-
晶型判断：收缩/膨胀晶胞 → 峰位偏移（如LiMn₂O₄充电时(111)峰向高角度移动）
定量分析
-
晶粒尺寸
-
ZnO纳米颗粒：
（需Si标样校准仪器宽化） -
结晶度
-
PTMG-HDI-BHDS聚合物：PEO特征峰（19.5°）强度降低50% → 结晶度下降 → 离子电导率提升（Nat. Commun. 2021）
-
Rietveld精修
-
LiFePO₄脱锂：精修晶胞体积收缩2.1% → 证实两相反应机制（Chem. Mater. 2020）
原位XRD在电化学中的应用
| 研究方向 | 关键发现 | 技术价值 |
|---|---|---|
| 相变动力学 |
|
|
| SEI层演化 |
|
|
| 负极体积变化 |
|
|
六、注意事项与误差控制
-
样品制备
-
粉末样品：过325目筛，避免择优取向（背压法装样）
-
薄膜样品：硅片基底，扣除基底衍射峰（如Si峰28.4°）
-
数据验证
-
重复性：同一样品三次测试，峰位偏差
-
标样校准：NIST SRM 640c（硅）验证仪器精度
-
Scherrer公式局限
-
不适用于微观应变导致的宽化（需Williamson-Hall法分离）
七、前沿技术拓展
-
同步辐射XRD：高亮度（>10⁸ photons/s）→ 探测电极/电解质界面副产物
-
机器学习辅助：卷积神经网络（CNN）自动识别物相（准确率>95%，Acta Mater. 2023）
-
3D-XRD：原位追踪晶粒尺度结构演化（如枝晶生长）
总结
XRD的核心价值在于建立 “结构-性能”关联：
-
静态分析：物相鉴定 → 晶胞参数 → 晶粒尺寸
-
动态分析：原位监测相变/反应机制 → 指导材料设计
