面向材料化学态判断：XPS 价态分析的关键方法与注意事项

在材料表面分析领域，X 射线光电子能谱（XPS）凭借对元素价态的高敏感性，成为判断材料化学态的核心技术。本文将从 XPS 价态分析的理论基础、XPS价态分析方法、常见元素价态分析及注意事项，读者可通过本文华算科技系统梳理如何分析XPS价态。

XPS价态分析的理论基础：从电子结构到化学位移

元素价态本质是原子外层电子的得失状态（如 Al³⁺失去 3 个电子、S^2-得到 2 个电子），这种电子状态变化直接影响内层电子的结合能（E_B），其影响机制分为初态效应和终态效应，两者共同决定 XPS 谱图中的化学位移。

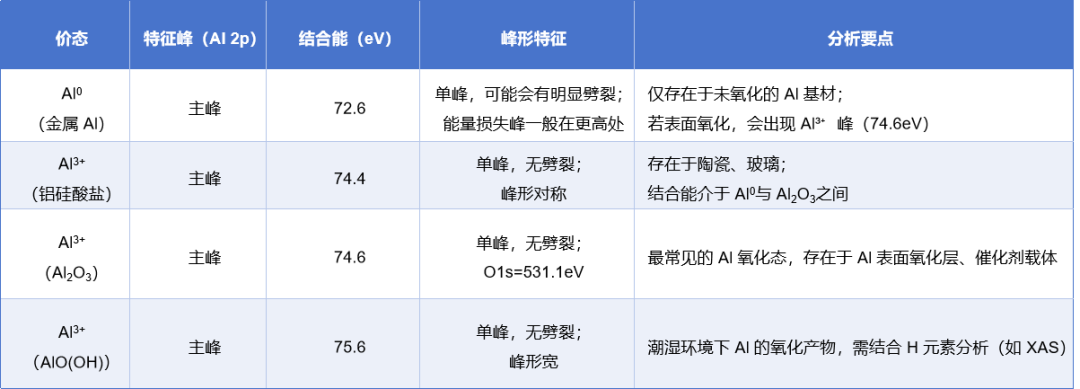

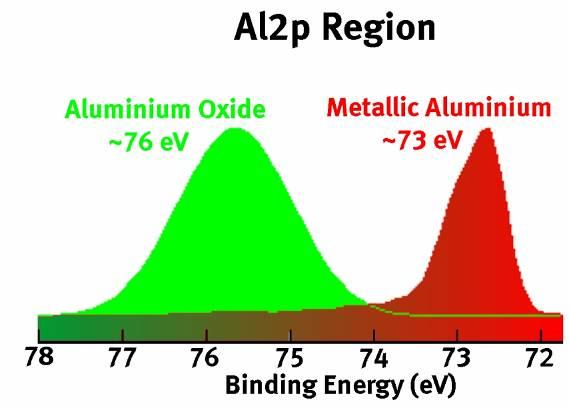

Al 元素：Al⁰（金属态，72.6eV）→Al³⁺（Al2O3，74.6eV），价态升高 2 价，EB增加 2eV；

S 元素：S^2-（硫化物，161.5eV）→S⁶⁺（硫酸盐，169eV），价态升高 8 价，E_B增加 7.5eV。

终态效应（辅助因素）：

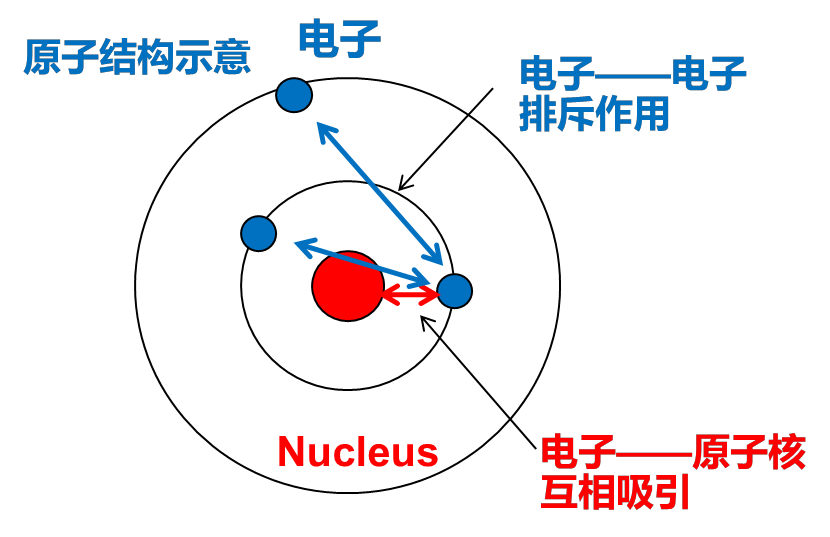

光电子激发后，原子处于激发态（终态），外层电子跃迁或电子 – 电子相互作用导致E_B额外偏移。常见于过渡金属（如 Mn、Fe、Co）和稀土元素（如 Ce、La）：

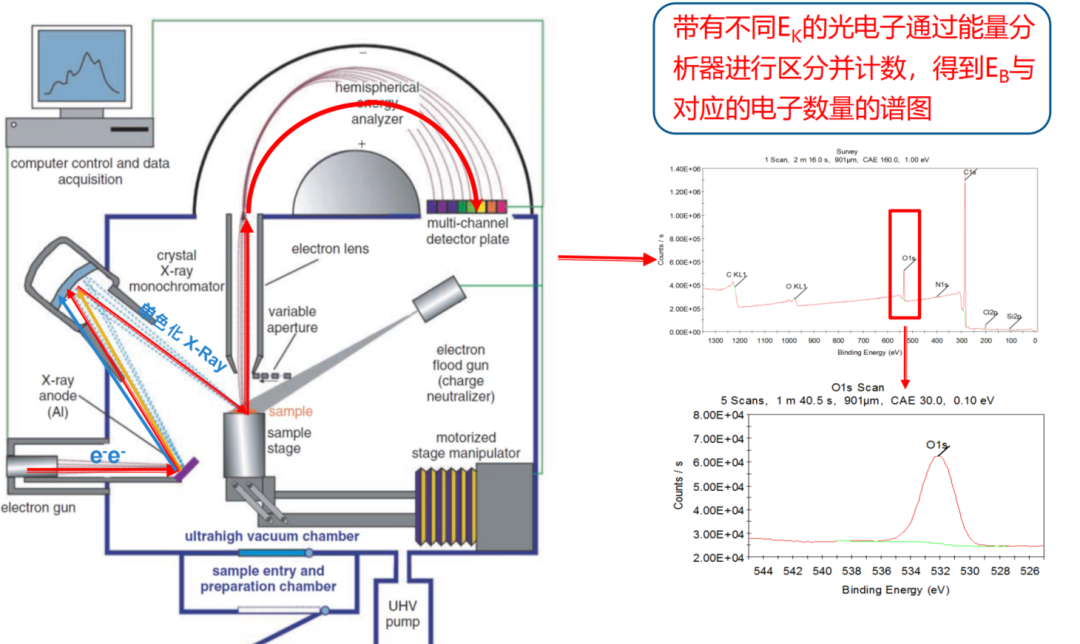

XPS 价态判断的核心是结合能EB的 “指纹特性”，其计算公式源于能量守恒：

E_B= hν–E_k-W_sp

其中：

hν：X射线能量（固定值，如 Al Kα 为 1486.6eV）；

E_K：光电子动能（仪器直接检测）；

W_sp: 仪器功函数（固定值，由仪器校准，约4-5eV）。

价态分析的 “辅助标识”

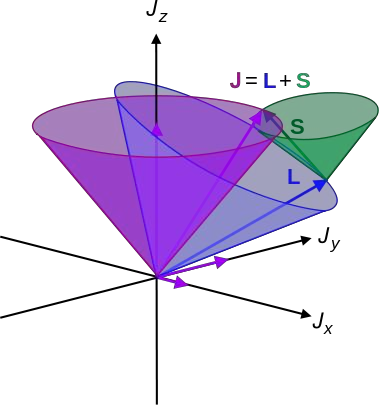

对于 p、d、f 轨道电子（如 S2p、Cu2p、Ce3d），电子自旋角动量（s）与轨道角动量（l）耦合会导致峰分裂（自旋 – 轨道劈裂），其分裂间距和峰面积比虽主要由元素种类决定，但部分元素的价态变化会导致分裂间距微小偏移，可作为价态判断的辅助依据。

XPS 价态分析需结合 “结合能对比、伴峰结构、辅助参数” 三大维度，形成完整的分析体系，从基础到进阶，具体方法如下：

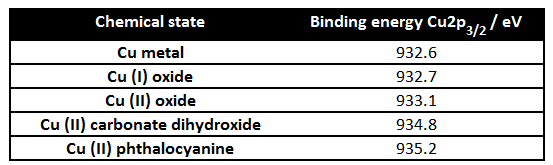

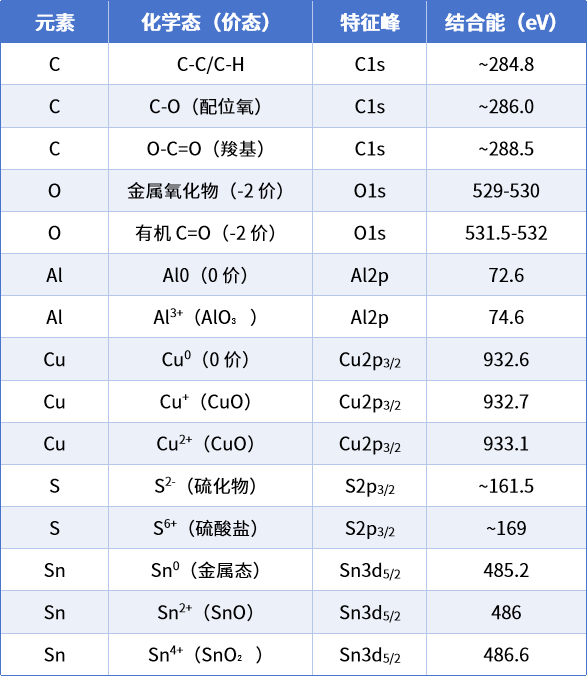

这是最常用的方法，通过将样品中元素的与标准化学态的对比，直接判断价态。部分关键元素标准化学态结合能如下表所示：

操作步骤：

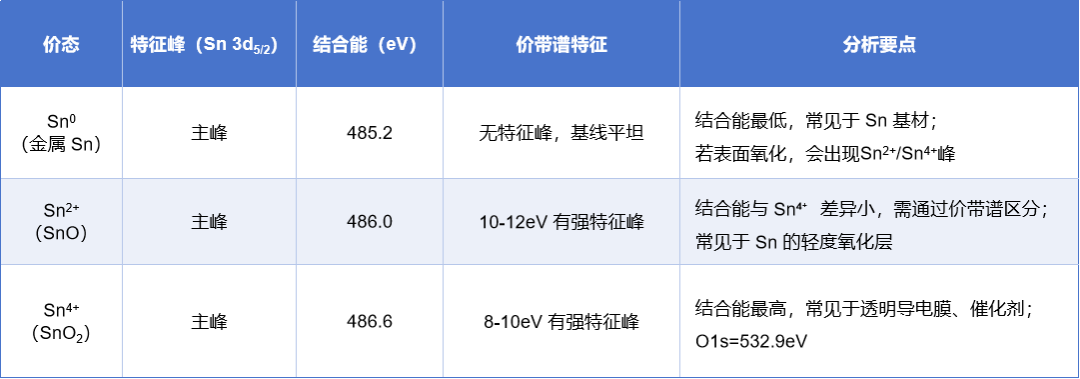

当不同价态的E_B差异较小时（如 Sn²⁺与 Sn⁴⁺的 Sn 3d₅/₂仅差 0.6eV），需通过伴峰结构（卫星峰、多重分裂峰、能量损失峰）进一步验证，常见场景如下：

（1）卫星峰（震激峰）：过渡金属价态的 “核心标识”

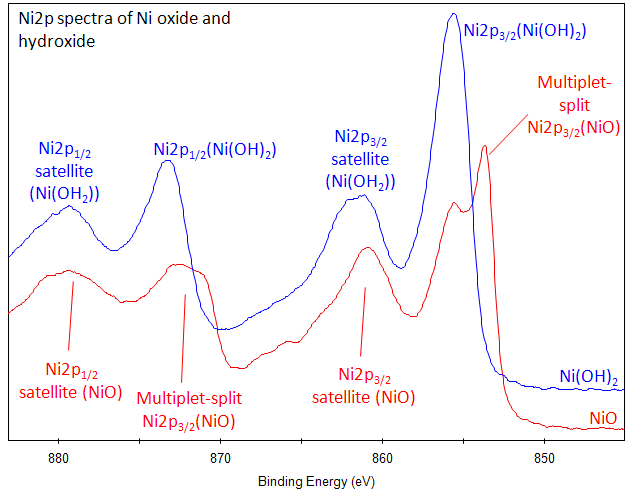

过渡金属（如 Cu²⁺、Ni²⁺、Co²⁺）的 d 轨道未成对电子会导致光电子激发时产生 “震激效应”，在主峰高结合能侧出现额外的 “卫星峰”，卫星峰的强度与价态直接相关：

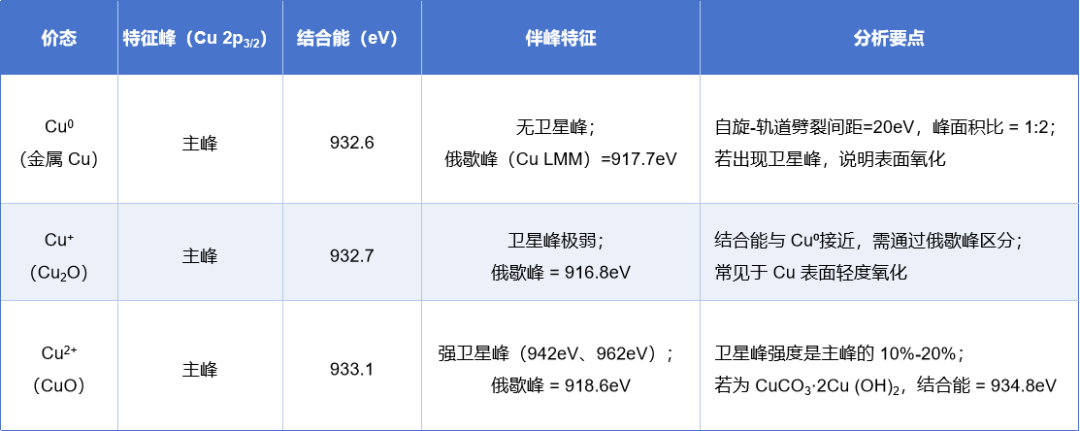

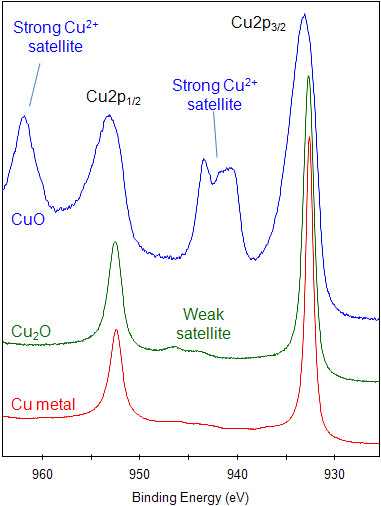

Cu 元素：Cu²⁺（如 CuO）的 Cu2p 谱有强卫星峰（Cu2p₃/₂卫星峰约 942eV），可以直观判断是否存在可观的2价铜；

（2）多重分裂峰：稀土元素价态的 “专属信号”

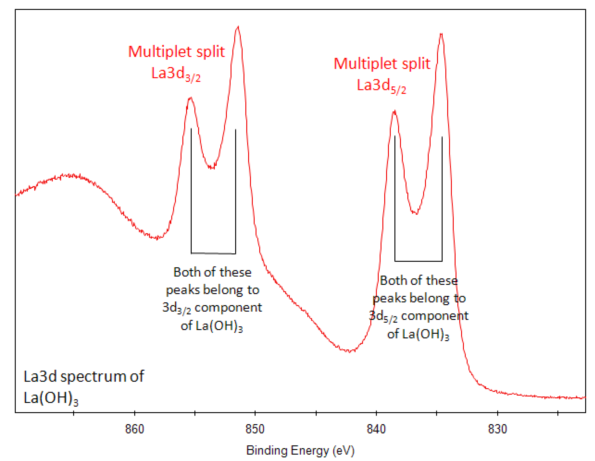

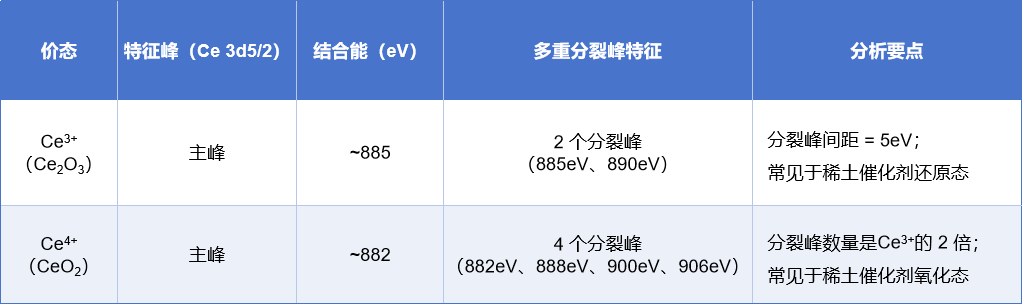

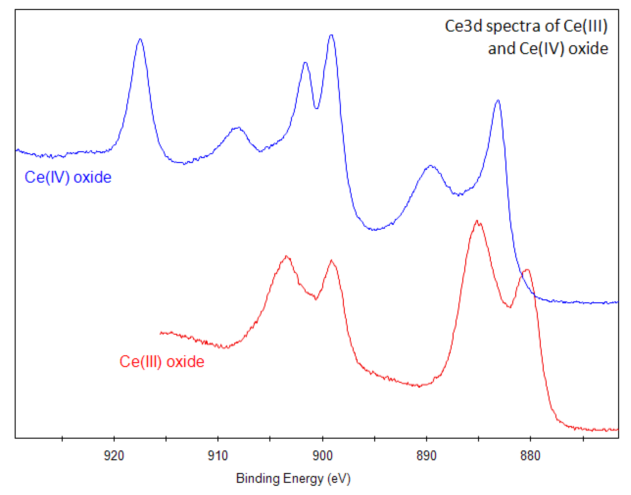

稀土元素（如 Ce、La）的 4f 轨道电子参与成键，价态变化会导致终态电子构型改变，谱图出现 “多重分裂峰”：

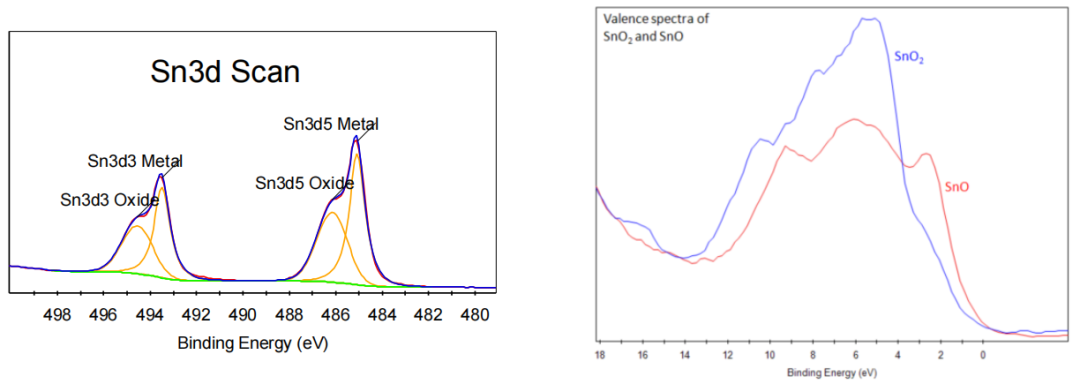

（3）能量损失峰：金属与半导体价态的 “辅助线索”

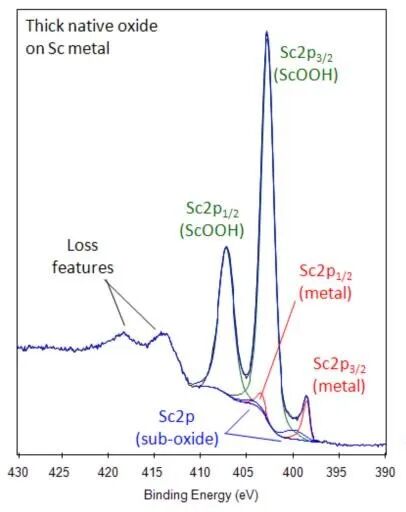

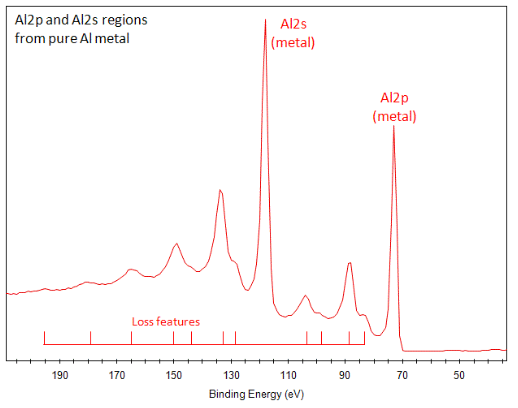

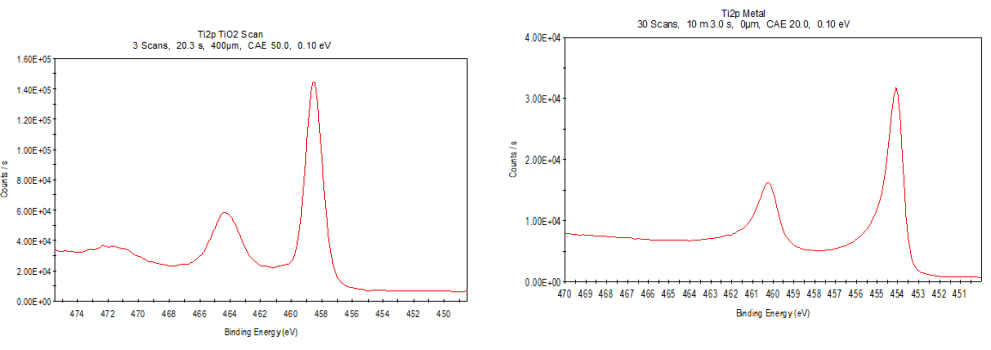

金属或半导体材料中，光电子在逸出过程中与晶格振动、等离子体相互作用，会损失部分能量，在主峰低结合能侧出现 “能量损失峰”。光电子损失能量，动能降低，结合能增加，其强度与价态相关：

当单一谱峰无法确定价态时，需结合俄歇参数、价带谱、NLLSF拟合等辅助参数，形成 “多维度验证”，具体如下：

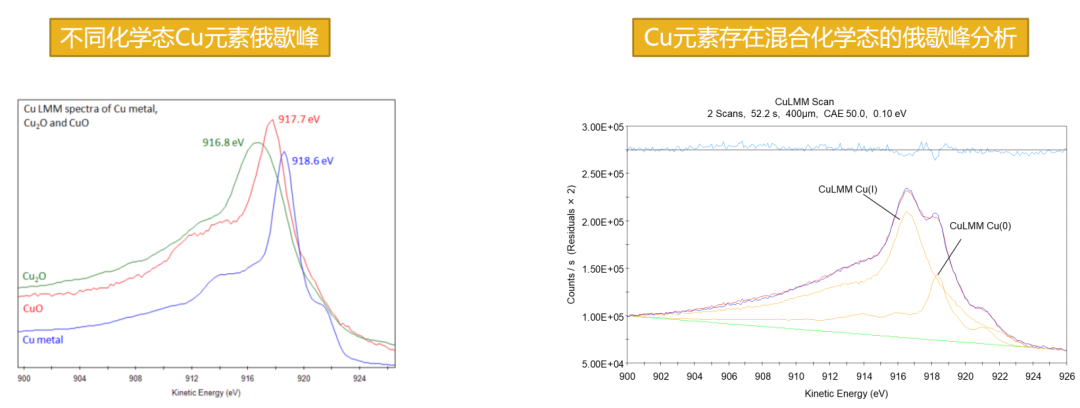

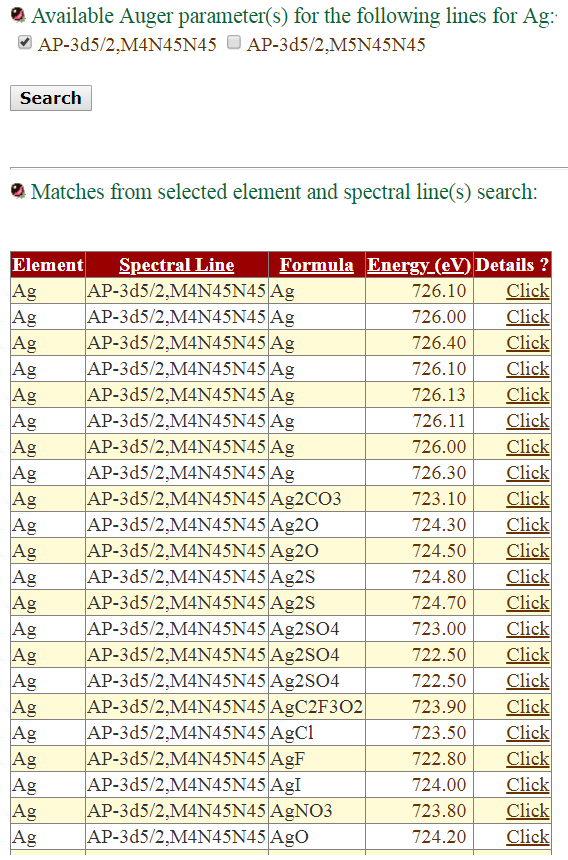

（1）俄歇参数：消除荷电效应的 “精准工具”

俄歇参数（α）定义为 “俄歇电子动能（E_K,Auger）与光电子主峰动能（E_K,photo）的差值”：

α=E_K,Auger – E_K,photo

其优势在于：

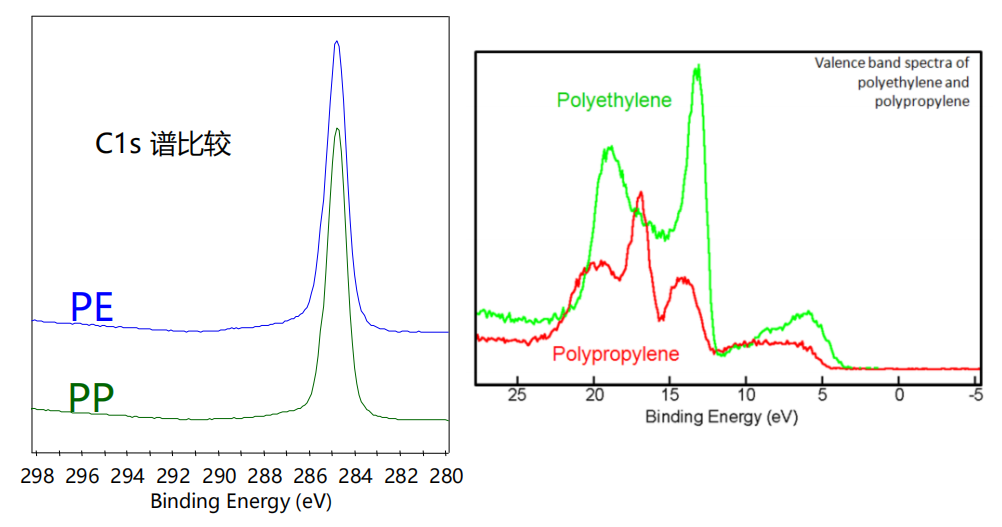

（2）价带谱：化学态相似元素的 “区分利器”

价带谱反映材料价电子（外层电子）的能级结构，不同价态元素的价电子构型不同，价带谱峰形和峰位差异显著：

（3）NLLSF 拟合：混合价态的 “定量工具”

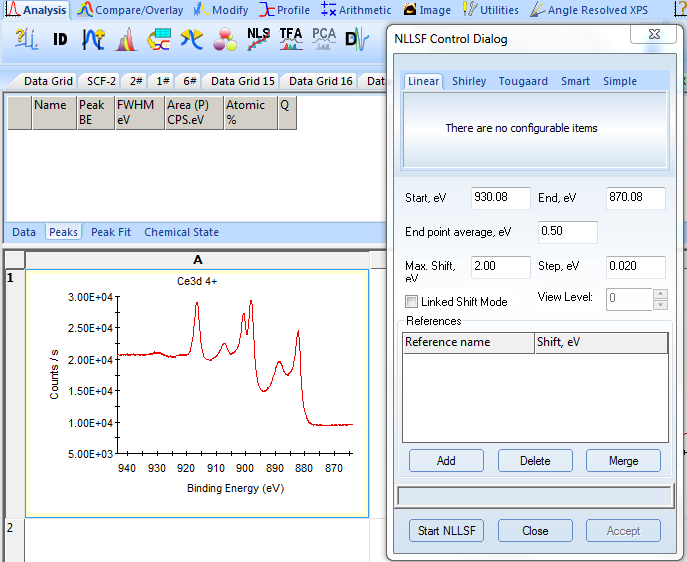

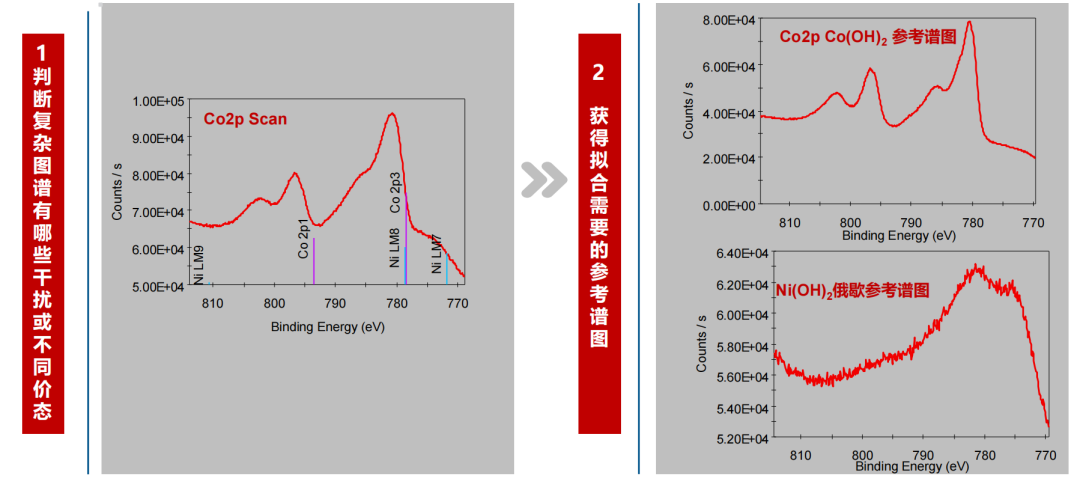

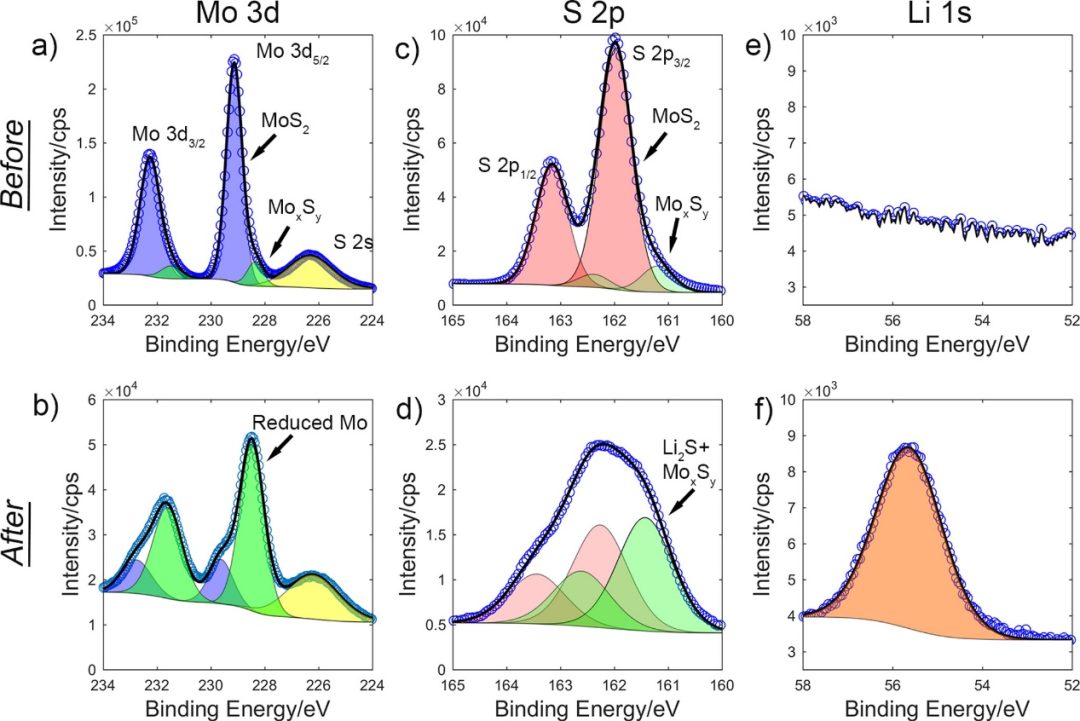

当样品中存在多种价态（如 Cu⁰与 Cu²⁺共存）时，需通过非线性最小二乘拟合（NLLSF） 分离重叠峰，定量计算各价态的相对含量：

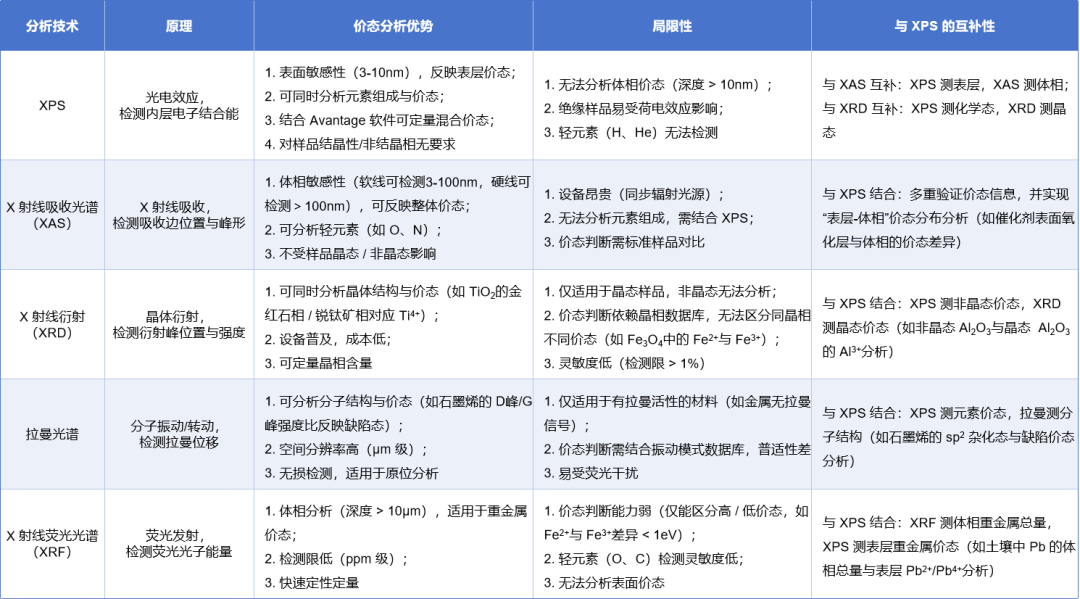

除 XPS 外，材料科学中常用的价态分析技术还包括 X 射线吸收光谱（XAS）、X 射线衍射（XRD）、拉曼光谱等，不同技术的原理、优势、局限性差异显著，需根据研究需求选择，具体对比如下：

核心结论：XPS 在表面价态分析中具有不可替代的优势（高灵敏度、同时分析元素与价态），但需与其他技术结合，才能实现 “表层 – 体相”“化学态 – 晶体结构” 的全方位分析。

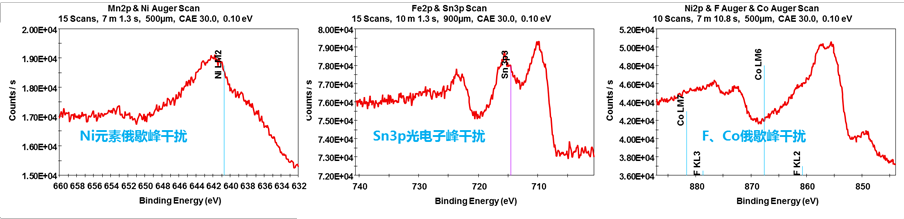

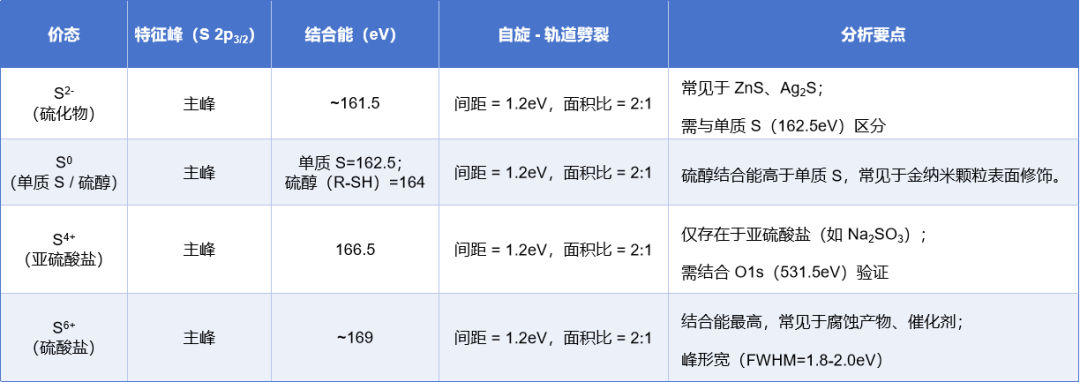

笔者依据各类标准谱图和数据，梳理以下6种核心元素的价态分析实例，覆盖金属、非金属、盐类等场景：

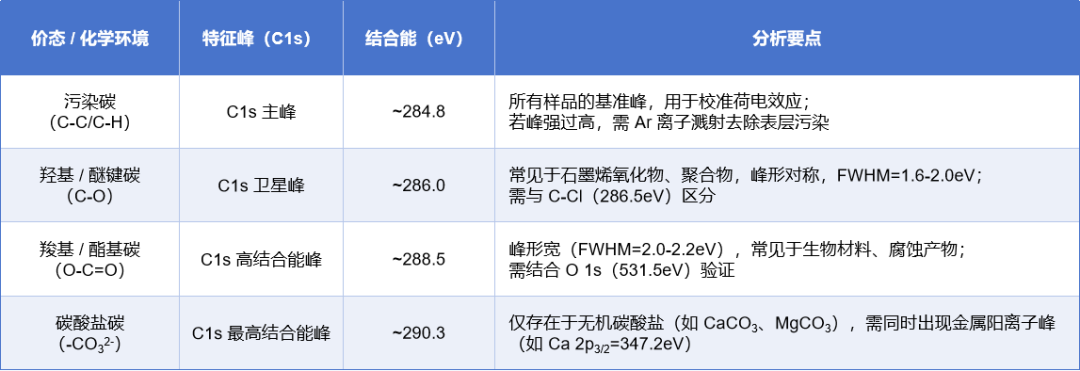

绝缘样品（如陶瓷、聚合物）会因光电子逸出带正电，导致E_B偏高，需用 “污染碳 C1s=284.8eV” 或 “镀金层 Au 4f=84.0eV” 校准，否则会误判价态（如将 C-O 的 286.0eV 误判为 C-C 的 284.8eV）。

价态判断需使用与样品相同激发源（如 Al Kα）的标准参考谱，不同激发源的E_B存在差异（如 Mg Kα 激发的 C1s 比 Al Kα 高 0.2eV）。

当存在多种价态时，需确保拟合参数（FWHM、L/G Mix）与纯价态参考谱一致，避免 “为追求拟合效果随意调整参数”（如将 FWHM 设为 3eV，远超合理范围 0.5-2.5eV），导致定量结果失真。

XPS 凭借对表面价态的高敏感性和多元素同时分析能力，成为材料化学态分析的 “黄金标准”。其价态判断的核心逻辑是：以结合能 “指纹” 为基础，以化学位移、伴峰结构为辅助，以俄歇参数、价带谱、NLLSF 拟合为补充，同时结合样品背景和其他分析技术，实现精准的价态定性与定量。在实际应用中，需熟练掌握 Avantage 软件拟合技巧，规避荷电效应、参数误设等问题，才能充分发挥 XPS在材料表面科学研究中的核心作用。
