说明：在固体物理与材料科学中，电子能级的分布及其填充方式决定了材料的电学、光学与化学性质。价带顶（VBM, Valence Band Maximum）与导带底（CBM, Conduction Band Minimum）是描述能带结构中电子态能量边界的关键参数，它们决定了禁带宽度以及电子从价带跃迁至导带的能量要求。
而态密度（Density of States, DOS）则刻画了在每一能量区间内电子态的分布数量，是理解电子填充、能级贡献及其对宏观性质影响的重要函数。
能带与态密度并不是相互独立的两个概念，前者揭示能量–动量关系，后者则体现能量–态数关系，它们在物理图景中互为补充。
VBM、CBM与态密度的关系可用来判断材料的导电性与光学行为。例如，在半导体中，VBM与CBM之间的间隙决定材料是否为直接带隙或间接带隙，而态密度在VBM和CBM附近的分布则直接影响载流子的有效质量与激发概率。
理解这一关系不仅是电子结构理论的核心任务，也是新材料设计与实验结果解释的重要基础。因此，华算科技深入剖析VBM、CBM与态密度之间的关系，对于建立从微观电子分布到宏观性质预测的桥梁具有不可替代的价值。
能带边界的物理定义与态密度的数学描述
价带顶（VBM）是所有被电子完全填充能级中的最高能量态，它标志着价带中电子激发的起点。导带底（CBM）则是导带中最低未被填充的能量态，是电子激发后所能达到的最低能级。两者之间的能量差即禁带宽度（Band Gap），它决定了材料在室温下的导电特性。金属由于VBM与CBM交叠或无禁带而具有高导电性。

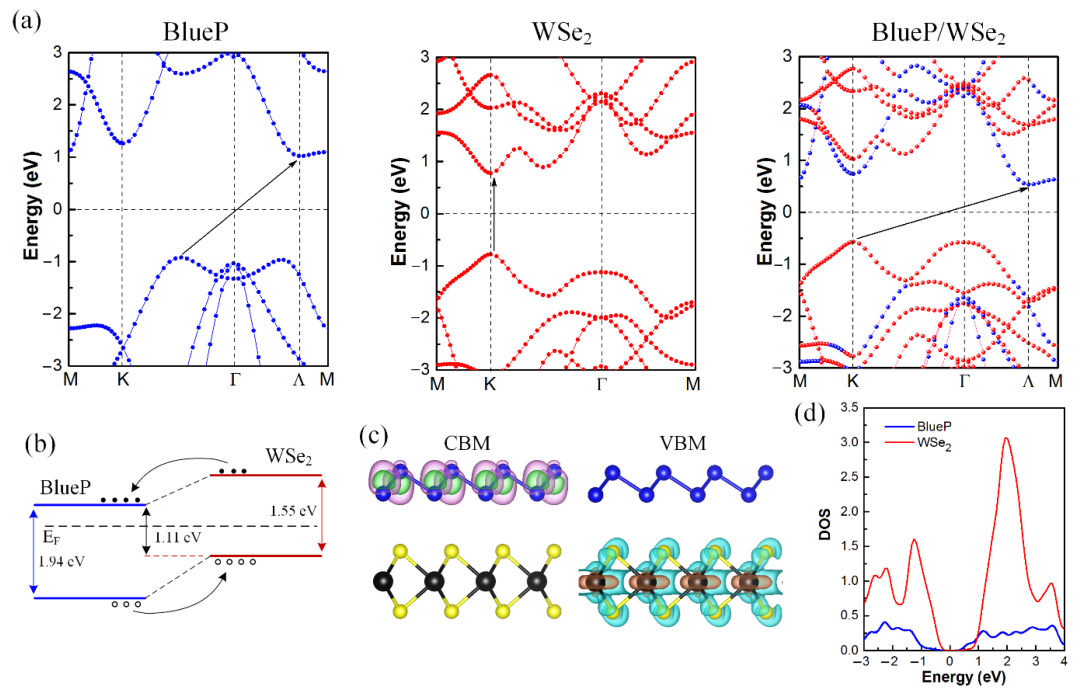

DOI: 10.1038/s41524-020-00476-3
态密度（DOS）则通过对整个布里渊区能带进行积分得到，表达式为：
其中En(k)表示第n条能带在动量空间中的分布。该函数反映每一能量点上可供电子占据的状态数密度。态密度曲线与费米能级的交互关系，是判断电子是否填充导带或价带的重要指标。
特别是在VBM与CBM附近，态密度的陡峭程度、分布宽度与轨道贡献直接影响电子激发、空穴迁移及光学跃迁行为。
VBM、CBM与态密度之间的直接对应关系
能带结构揭示电子态的能量–动量关系，而态密度则是这一分布的积分映射，因此VBM与CBM在DOS图中对应的就是价带与导带的边缘位置。态密度在VBM附近的分布决定了空穴态的有效质量，而CBM附近的态密度则决定电子的有效质量。
有效质量越小，载流子迁移率越高，这在半导体器件设计中至关重要。例如，硅的间接带隙特性导致其CBM位于X点，态密度在该区域较为平缓，从而影响了其光吸收效率；而GaAs作为直接带隙半导体，其CBM与VBM均位于Γ点，态密度边缘陡峭，载流子跃迁更为高效。

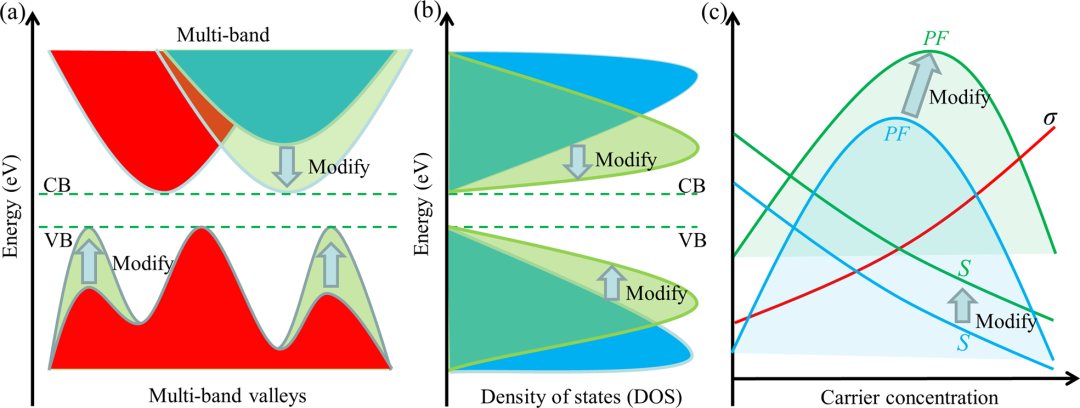

DOI：10.3390/cryst11050470
从理论上，VBM和CBM的能量位置不仅决定带隙大小，还与态密度曲线共同决定材料的电学行为。若CBM附近DOS较高，则电子在导带中的态分布密集，有利于载流子填充；
若VBM附近DOS陡峭，则空穴数目增加，有利于空穴导电。在掺杂体系中，杂质能级常引入局域态，表现为DOS曲线中的尖锐峰，并改变VBM或CBM的能量位置，从而实现对电导率的调控。
态密度与能带对称性的互补性
能带结构通常展示的是能量随波矢k的变化关系，这为理解电子动力学行为提供了清晰图景；然而，由于其结果依赖于选取的布里渊区路径，不能直接反映不同能量态的总数分布。
态密度恰好在这一点上发挥作用，它通过对整个布里渊区的积分，弥补了能带图的不足。对于复杂晶体，某些能带在不同k点的分布差异较大，但在DOS曲线中表现为相同能量区间的态累积。因此，结合能带与态密度分析，可以实现对电子结构更全面的理解。

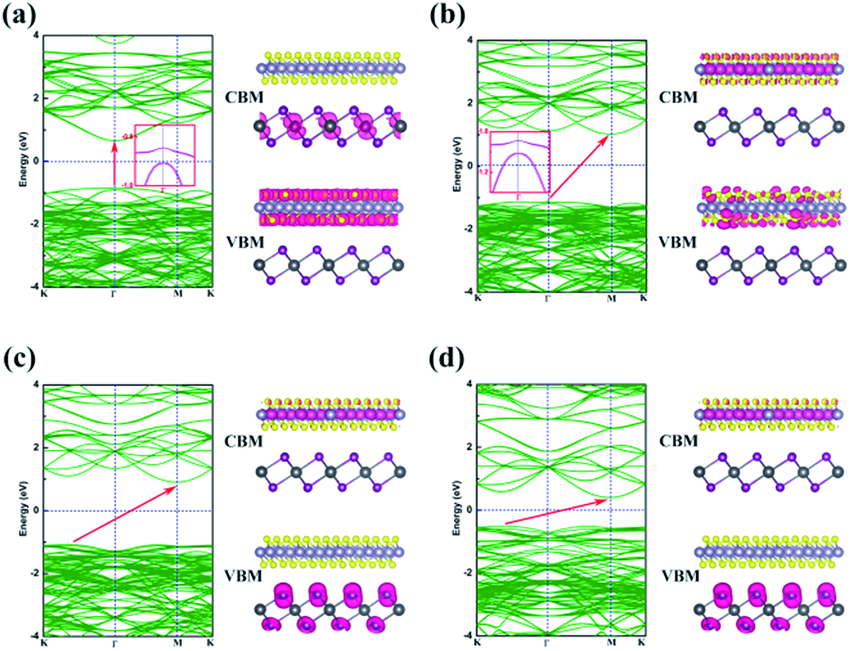

DOI: 10.15541/jim20190521
在VBM与CBM附近，态密度的轨道投影（Projected DOS, PDOS）尤为重要。它揭示了哪些原子轨道（如金属d轨道或非金属p轨道）主导了带边态的形成。例如，在过渡金属氧化物中，CBM常由金属d轨道贡献，而VBM则多由氧p轨道贡献，这种轨道分布决定了电子–空穴的复合特性与光催化活性。
因此，VBM、CBM与态密度的对应关系，不仅是数值意义上的能级对应，更反映了电子波函数与轨道特征的实质联系。

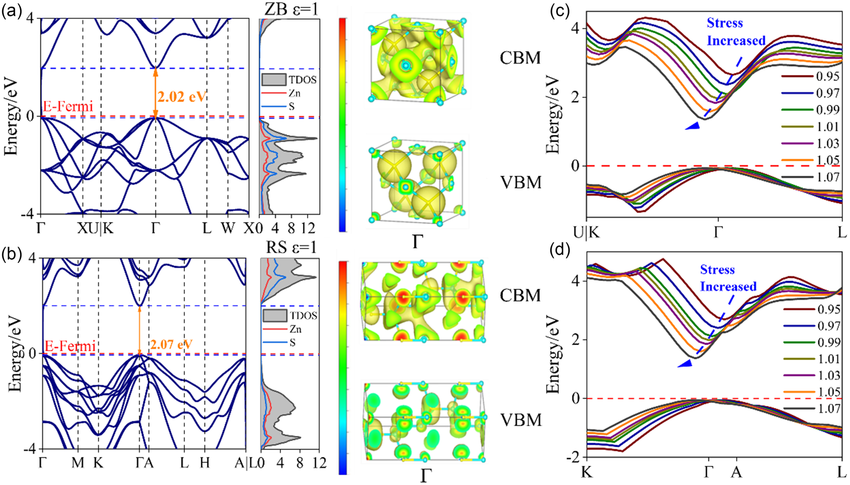

DOI: 10.1007/s10825-021-01833-1
VBM、CBM与态密度在材料性质分析中的应用
在半导体与光电器件研究中，VBM与CBM位置与态密度分布决定了光学吸收边与激发效率。直接带隙材料由于VBM与CBM处于同一k点，DOS在带边处表现出较为陡峭的特征，有利于电子–空穴对的直接跃迁，因此适合用于发光二极管与激光器。
相对而言，间接带隙材料的DOS分布更平缓，需通过声子辅助实现跃迁，光电效率较低，但其长寿命载流子特性却适合太阳能电池应用。
在催化与表面科学中，VBM和CBM位置与DOS分布则用于分析电荷转移能力与反应活性。例如，在光催化分解水中，导带底相对于氢还原电位的能量位置决定了材料是否能够还原氢气，而价带顶相对于氧化电位的位置决定其是否能够氧化水。
态密度则进一步揭示了载流子在能带中的分布特征及其与反应物轨道的匹配程度，为催化剂设计提供了理论依据。

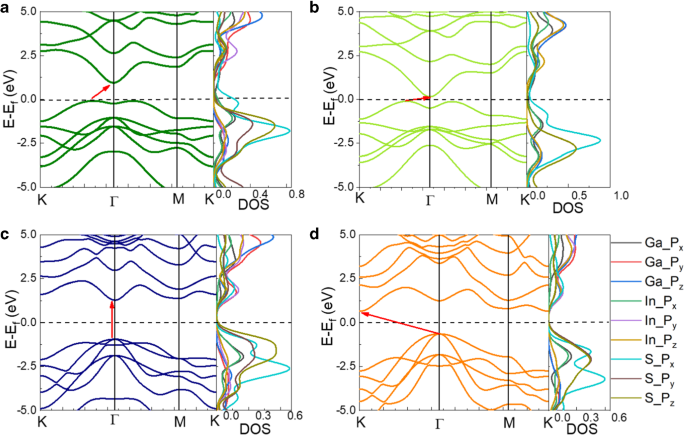

DOI:10.1039/C7RA01920C
缺陷、掺杂与VBM-CBM-DOS关系的演化
实际材料中不可避免存在缺陷与杂质，这些因素会在VBM与CBM之间引入中间能级，表现为DOS中的局域峰值。这些缺陷态可能作为电荷复合中心，降低材料的光电效率；
但在某些情况下，适度的缺陷引入也可能改善载流子分离效率，从而增强光催化性能。同样，掺杂可以通过调节费米能级位置与带边态分布，改变材料的电导类型（n型或p型），其机理可通过分析DOS变化来解释。
DOI:10.1002/adpr.202300347
此外，在二维材料或强关联电子体系中，VBM与CBM附近的DOS特征往往表现出异常行为，如狄拉克锥（graphene）、能隙重整化（过渡金属硫化物）或强关联引起的Mott态。
这些特殊DOS特征与能带边界的关系，反映了量子效应与电子关联效应在低维材料中的重要性，也为新型电子器件与量子器件提供了设计思路。
能带与态密度联合分析的未来方向
随着计算方法的发展，VBM、CBM与态密度的联合分析正在向多维度、多尺度方向发展。例如，引入自旋–轨道耦合效应后，能带分裂使得DOS曲线出现额外特征峰，从而影响自旋极化与磁性；
在强电场或应变作用下，VBM与CBM位置发生偏移，DOS分布随之改变，为带隙调控提供了新途径。此外，机器学习与高通量计算方法已将能带–态密度数据纳入材料数据库，用于快速预测新材料的电子性能。
未来，VBM与CBM的能量位置不仅将用于判断带隙大小，还会结合DOS分析实现对载流子动力学的预测。
而态密度的轨道投影与局域分布，将帮助研究者更直观地理解电子在化学键与材料功能中的作用。这种从能带边界到电子分布的多层次解析，将推动材料设计与功能调控走向更加精准的层面。
结论
综上所述，VBM与CBM定义了材料能带的基本边界，态密度则揭示了这些能量边界及其邻近区域中电子态的分布特征。
两者之间的关系并非单纯的数值对应，而是深层次的物理互补：能带提供动量空间信息，态密度提供能量分布信息。通过联合分析，研究者能够全面理解材料的电子结构，进而解释与预测其电学、光学与催化性质。
未来，VBM、CBM与态密度的统一理解将成为跨学科研究的重要工具，助力新型功能材料与器件的发展。
