在基于密度泛函理论（DFT）的材料电子结构计算中，能带结构图（band structure）和态密度图（density of states, DOS）是揭示电子能级分布和能量变化规律的两种核心图示。它们被广泛用于判断材料的导电性、带隙类型、电子态贡献以及费米能级附近的行为特征。
尽管这两类图形在本质上都来源于相同的电子结构，即Kohn-Sham方程的本征解，但在实际计算中却常常采用完全不同的K点采样策略。这种不一致并非计算过程中的疏忽或误差，而是源于两者在物理功能、积分需求以及可视化目标上的根本差异。
本文华算科技将从理论基础、技术实现、物理含义和常见误解四个方面对这一差异进行详细探讨，旨在帮助研究人员更准确地理解和使用能带与DOS图，提高计算结果的物理可靠性和解释能力。
DOI:10.1021/jacs.7b04119
K点策略的差异

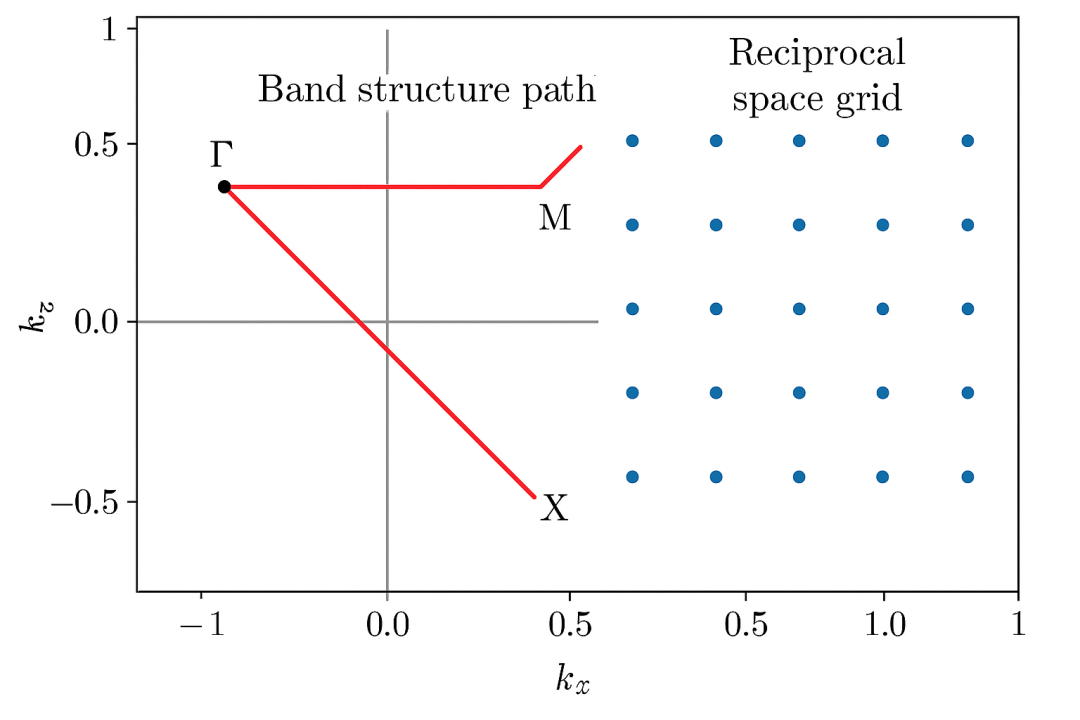

能带图与态密度图之所以采用不同的K点设置，其根本原因在于它们的物理目标完全不同。能带图关注的是电子能量在晶体动量空间中随K点变化的色散关系，即“电子能随动量变化的趋势”。因此，它的计算重点并不在于对整个布里渊区进行积分，而是沿着具有代表性的高对称路径（如Γ-X-M-Γ等）进行采样。
这些路径通常穿过晶体中具有特殊对称性的重要点，可以最大程度展现能带的整体结构特征，例如带隙的大小与类型、能带简并点、局部极值等。为了保持图像的连续性和视觉清晰，通常只需沿每条路径取几十至一百个K点即可。
DOI:10.1038/srep13302

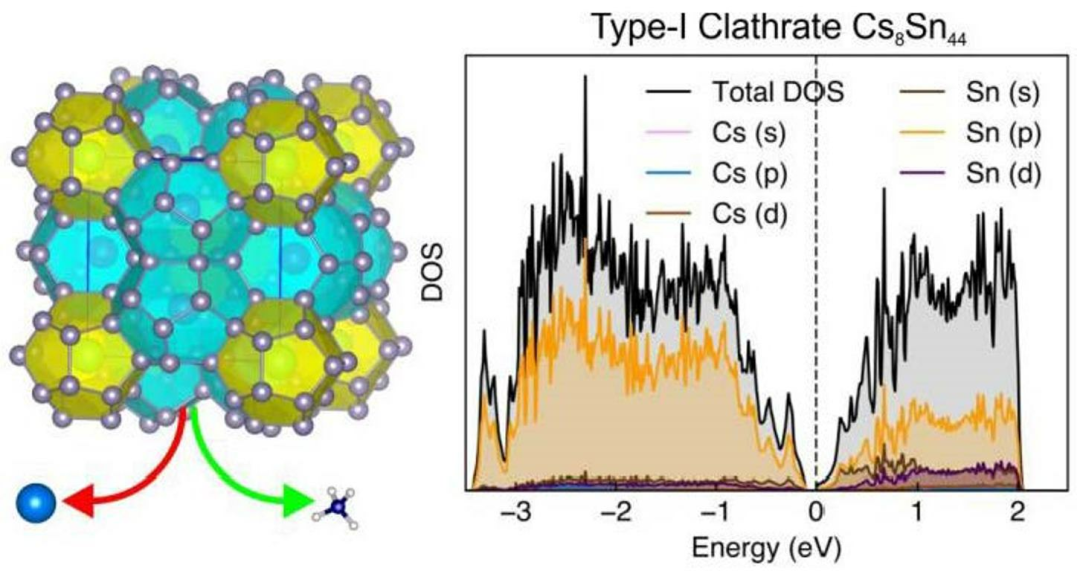

与之相对，态密度图的目标是统计单位能量间隔内的电子态数，它反映的是系统中各个能级的“人口密度”而非方向上的能量变化趋势。因此，DOS的计算本质上是对整个布里渊区的K空间进行积分。为保证积分结果的准确性，通常需要在整个K空间使用高密度、均匀分布的K点网格（如11×11×11或更密集），以确保所有能量区域都被充分采样。
尤其是在金属体系中，费米能级附近的态密度对导电性和热力学行为有决定性影响，任何K点的稀疏采样都可能导致误差累积或物理行为的漏判。因此，DOS的计算在采样策略上强调覆盖性与统计完整性，而非路径导向。
DOI:10.3390/ma17184595
K点的设置方式与实操流程
在实际使用第一性原理软件（如VASP、Quantum ESPRESSO、ABINIT等）进行电子结构分析时，能带与DOS的K点设置通常体现在两个完全不同的技术实现流程中。
能带图通常在一轮自洽计算（SCF）或静态非自洽计算（NSCF）之后，通过手动指定一条或多条高对称路径，并设置一个稀疏但连续的K点序列进行计算。在VASP中，这通常通过设置KPOINTS文件为“Line-mode”来实现，用户明确给出路径的起止点和每段路径的插值点数。
此类K点序列不会在布里渊区中形成体积覆盖，因此也不参与总能量的布里渊区积分，而只是用于获取能量本征值以绘制能带图。
相比之下，DOS计算则依赖于密集的三维K点网格，用于对Kohn-Sham本征值在K空间中进行有效积分。通常在进行DOS计算时，使用一个均匀的Monkhorst-Pack或Gamma-centered K点网格，并结合展宽方法（如高斯、Methfessel-Paxton或tetrahedron方法）进行态密度求和处理。
这种方法可以较为准确地将离散的K点信息转化为连续的能量函数，从而获得平滑且物理可信的DOS曲线。更重要的是，DOS通常是非自洽计算（NSCF），但必须基于先前的自洽电荷密度结果（CHGCAR或WAVECAR），以保证本征态的可信度。
由于两类计算都基于相同的自洽势能基础（即电子密度保持不变），虽然K点设置不同，但本征能量与波函数的一致性仍能得到保障。因此，从理论上讲，能带图与DOS图的物理来源是一致的，它们只是从两个不同维度来观察同一个Kohn-Sham谱：一个观察方向性变化，一个观察统计分布。
K点不一致会影响结果的物理一致性吗
对于初学者而言，能带图和DOS图K点设置的差异容易引发误解，特别是在结果解读过程中出现看似矛盾的情况。

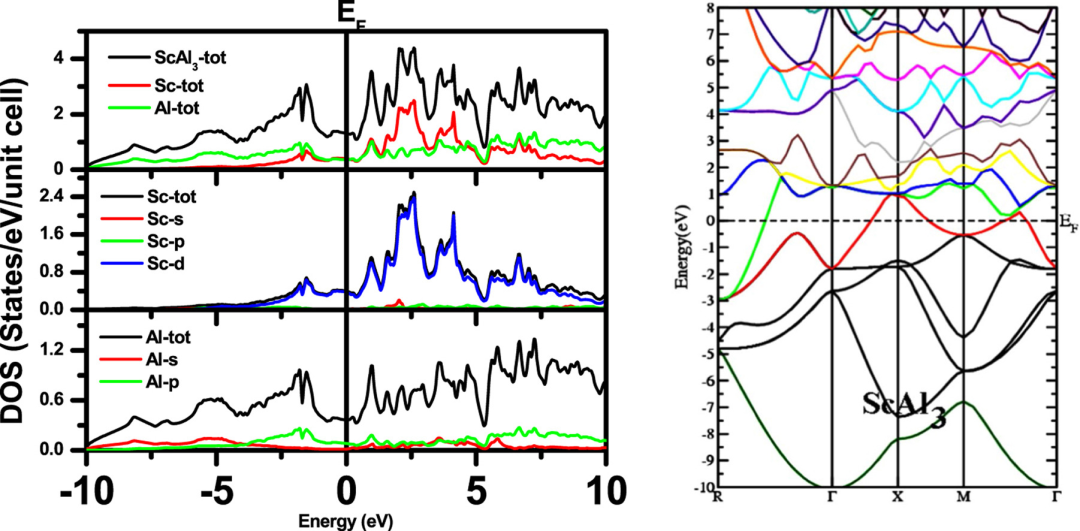

例如，在能带图中清晰显示一个带隙，但在DOS图中费米能级处却出现了非零的态密度。这种现象并不意味着材料物性判定错误，往往只是由于能带图未能捕捉到整个K空间的信息。
例如，某些体系的导电性可能来源于远离高对称路径的特殊K点区域，而能带图由于路径限制完全未显示这些信息；而DOS图由于其积分性质，能够统计到这些“隐藏态”，因此两者出现不一致是完全合理的。
另一方面，若研究人员不了解这种差异背后的原理，可能会在结果分析时产生误判。
例如，将能带图路径上的导带最小值当作材料的电子有效质量判断依据，而忽视了DOS中的多重简并或额外贡献，可能导致有效质量估算严重偏离实际值。又或者，在解释光学吸收或载流子迁移行为时，若只凭能带图做出结论，而未考虑态密度的贡献，也容易低估材料的实际性能。
因此，能带图与DOS图必须结合使用，互为补充，而不能相互替代。理解其K点设置的不一致性，有助于提升电子结构分析的深度与准确性。
更进一步地，在某些高级分析中，例如投影态密度（PDOS）或轨道分波态密度分析中，不同原子或轨道类型对DOS的贡献往往高度依赖K点密度的分辨率，尤其是在低对称体系或复杂异质结构中，K点的稀疏设置很容易造成态信息的遗漏。
此时，合理提高DOS的K点密度是确保分析准确性的基本要求，而能带图则仍可保持原有的路径策略用于视觉展示。由此可见，K点设置不一致不仅是可接受的，也是电子结构分析中一种有益的技术区分。
DOI:10.1038/s41467-020-17241-1
科学使用K点差异
理解能带图与态密度图K点差异的同时，也要学会如何在实际计算中科学地使用这种差异。首先，在资源受限的情况下，采用稀疏K点路径绘制能带图可以大幅减少计算时间，提高可视化效率；同时采用密集K网格计算DOS，保证物理预测的准确性。
这种策略在材料筛选、电子性能快速评估中尤为重要。其次，为了确保能带图与DOS图的一致性，建议在相同的自洽势下进行所有后处理计算，即基于同一个CHGCAR或WAVECAR文件展开能带与DOS分析，以确保能量本征值的统一性。
另外，在撰写文章或对外汇报时，应主动说明两类图像使用的K点设置策略，尤其是当两图表现出物性不一致时，更需明确指出差异来源于K点策略的不同而非计算本身的矛盾。

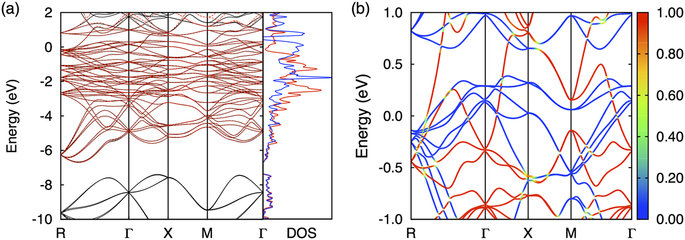

在某些特定研究中，例如拓扑材料、低维系统或具有非平庸布里渊区形状的结构，建议将能带路径覆盖范围扩大、甚至使用全布里渊区投影能带图（fat band），以增强能带与DOS之间的对应关系。
DOI: 10.1016/j.jmgm.2019.107463
综上所述，能带图与态密度图在K点设置上的不一致性不仅是合理的，也是材料计算中常见的、可控的现象。这种差异源自物理目标与数值策略的不同，是提升计算效率与物性可视化质量的一种专业手段。理解并掌握这种差异，有助于研究者更加自信而精准地解读电子结构结果，也有助于推动材料计算向更加系统、可靠的方向发展。
