能带结构是固体物理学中一个非常重要的概念，它描述了固体中电子在周期性晶格中的能量分布。能带结构不仅决定了材料的电学性质，还深刻影响了其光学、热学和磁学等物理性质。
能带结构的研究在材料科学、凝聚态物理、光电子学、能源材料等领域具有广泛的应用价值。以下将从能带结构的定义、作用、计算方法及其在实际应用中的意义等方面进行详细阐述。
在固体物理学中，能带结构（Band Structure）是指固体中电子在周期性势场作用下的能量分布。由于固体中大量原子的周期性排列，电子的能级会分裂成多个紧密相邻的能级，形成能带。
这些能带之间可能存在能量间隙，称为“带隙”（Band Gap）。在能带结构中，电子可以占据的能量范围称为“允许带”（Conduction Band），而电子无法占据的能量范围称为“禁带”（Forbidden Band）。
能带结构的形成源于量子力学中的波函数叠加原理。在周期性晶格中，电子的波函数会受到晶格势场的调制，从而形成一系列离散的能级。当大量原子组成晶体时，这些能级会进一步分裂并形成连续的能带。能带结构的计算通常基于密度泛函理论（DFT）和赝势方法（Pseudopotential Method），如Quantum ESPRESSO等软件工具被广泛用于能带结构的计算。
能带结构在材料科学中具有极其重要的作用，主要体现在以下几个方面：
能带结构决定了材料的导电性。在金属中，价带和导带是重叠的，电子可以自由地在导带中移动，因此金属具有良好的导电性。而在半导体中，价带和导带之间存在一个带隙，电子需要吸收足够的能量才能从价带跃迁到导带，从而实现导电。这种跃迁通常由光子或热激发引起。在绝缘体中，带隙较大，电子难以从价带跃迁到导带，因此绝缘体几乎不导电。
能带结构还决定了材料的光学性质。例如，透明材料的带隙通常大于可见光的光子能量，因此可见光无法激发电子从价带跃迁到导带，从而材料对可见光是透明的。而吸收材料的带隙较小，可见光可以激发电子跃迁，从而材料对可见光具有吸收能力。此外，带隙的大小还决定了材料的吸收光谱范围，例如，带隙较大的材料可以吸收紫外光，而带隙较小的材料可以吸收可见光或红外光。

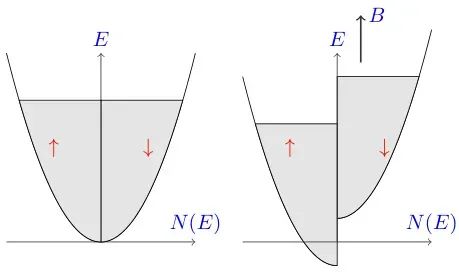

在某些材料中，能带结构还会影响其磁学性质。例如，在铁磁性材料中，能带结构的自旋极化特性决定了材料的磁性。通过调控能带结构，可以改变材料的磁性，从而实现磁性材料的优化设计。

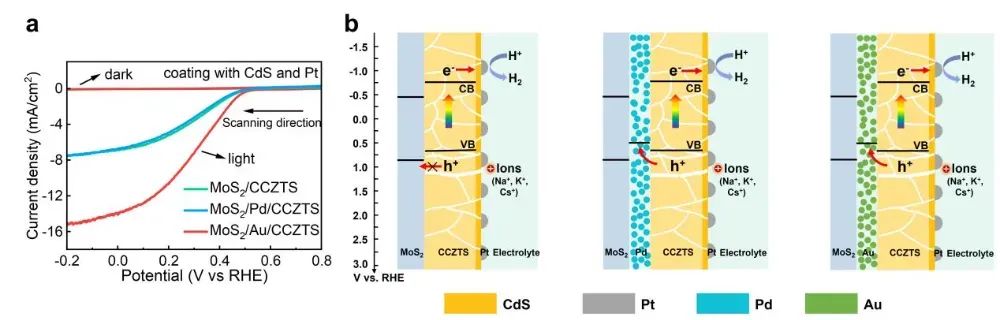

在光催化材料中，能带结构决定了光生电子和空穴的分离效率。合适的能带结构可以有效分离光生电子和空穴，从而提高光催化反应的效率。例如，在C₃N₄等光催化材料中，通过掺杂和构建异质结构，可以调控其能带结构，从而增强其在可见光下的响应能力。
在半导体器件中，能带结构决定了载流子的迁移率和复合速率。通过调控能带结构，可以提高半导体器件的性能。例如，在PN结中，能带结构的差异决定了内建电场的形成，从而影响载流子的输运行为。

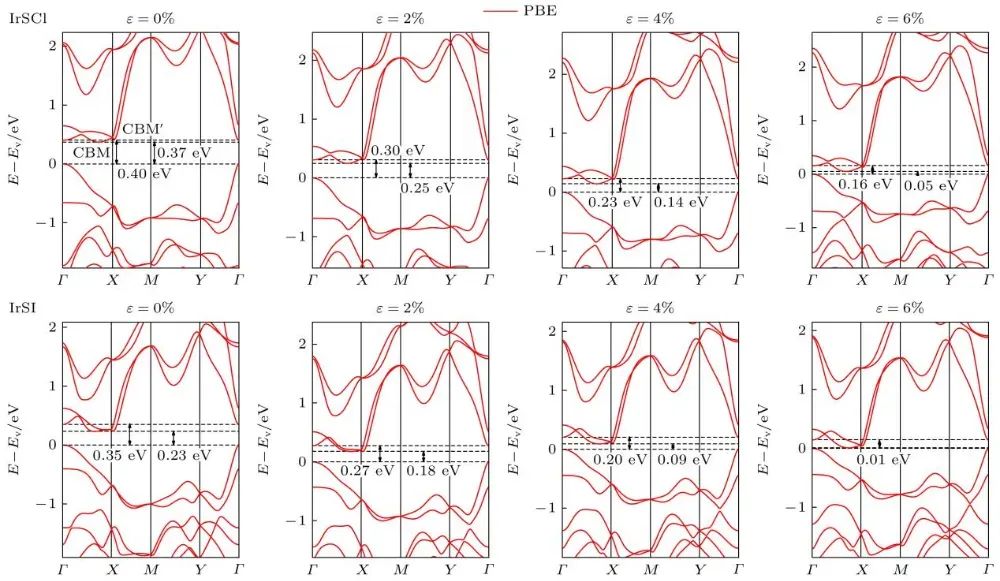

能带结构的计算通常基于密度泛函理论（DFT）和赝势方法。DFT是一种量子力学方法，用于计算材料的电子结构和能带结构。通过计算材料的能带结构，可以预测其电学、光学和磁学性质。常用的软件工具包括Quantum ESPRESSO、VASP、CASTEP等。
Quantum ESPRESSO是一个开源的量子力学计算软件包，广泛用于计算材料的能带结构、态密度和电子结构。它基于密度泛函理论和赝势方法，能够计算各种材料的能带结构，并提供详细的电子态信息。Quantum ESPRESSO在钠离子电池、钙钛矿半导体等领域的研究中得到了广泛应用。
VASP（Vienna Ab initio Simulation Package）是一种商业软件，广泛用于计算材料的能带结构和电子结构。VASP支持多种计算方法，包括平面波展开法和投影缀加波（PAW）方法。通过VASP，可以计算材料的能带结构、态密度和电子局域函数（ELF）等。
ARPES是一种实验技术，用于直接测量材料的能带结构。通过测量电子的动量和能量，可以绘制出材料的能带结构图。ARPES可以提供材料的能带结构、自旋极化和拓扑性质等信息。
REELS是一种表面分析技术，用于研究材料的电子散射和能量损失。通过REELS，可以获取材料的氢含量、能带结构和电子散射特性等信息。REELS在有机物、聚合物和氢储氢材料等领域的研究中应用广泛。
能带结构的研究在多个领域中具有广泛的应用，以下是一些具体的应用实例：
在光电子器件中，能带结构决定了材料的发光特性。例如，在发光二极管（LED）中，能带结构决定了电子从导带跃迁到价带时释放的光子能量。通过调控能带结构，可以设计出具有特定发光波长的LED器件。
在光催化材料中，能带结构决定了光生电子和空穴的分离效率。通过调控能带结构，可以提高光催化反应的效率。例如，在C₃N₄等光催化材料中，通过掺杂和构建异质结构，可以调控其能带结构，从而增强其在可见光下的响应能力。
在半导体器件中，能带结构决定了载流子的迁移率和复合速率。通过调控能带结构，可以提高半导体器件的性能。例如，在PN结中，能带结构的差异决定了内建电场的形成，从而影响载流子的输运行为。
在磁性材料中，能带结构决定了材料的磁性。通过调控能带结构，可以改变材料的磁性，从而实现磁性材料的优化设计。例如，在铁磁性材料中，能带结构的自旋极化特性决定了材料的磁性。
在透明导电材料中，能带结构决定了材料的导电性和透明性。通过调控能带结构，可以实现材料的高导电性和高透明性。例如，在氧化锌（ZnO）等透明导电材料中，能带结构的调控可以提高其导电性和透明性。
