NiFe-LDH（镍铁层状双氢氧化物）作为一种高效的双功能电催化剂，近年来在析氢反应（HER）和析氧反应（OER）中表现出优异的性能。NiFe-LDH因其良好的催化活性、成本低、环境友好等优点，成为研究和应用的热点。以下将从NiFe-LDH的结构、HER性能、改性策略及其在整体水分解中的应用等方面进行详细阐述。
NiFe-LDH的结构与催化机制
NiFe-LDH是一种典型的层状双金属氢氧化物，其结构由金属离子（Ni2+和Fe3+）和氢氧根离子（OH⁻）交替排列形成。在碱性条件下，NiFe-LDH可以发生可逆的氧化还原反应，形成不同的活性物种，如FeOOH、NiOOH等，这些物种在HER和OER中起着关键作用。
研究表明，NiFe-LDH的催化活性与其表面的电子结构和局部化学环境密切相关。例如，在HER中，NiFe-LDH的活性位点主要为Ni位点，而Fe位点则对OER起主导作用。此外，NiFe-LDH的多孔结构和高比表面积也为反应物的吸附和产物的释放提供了有利条件。
NiFe-LDH在HER中的性能
NiFe-LDH在HER中表现出良好的催化活性，尤其是在碱性条件下。例如，文献中报道的NiFe-LDH/Ni/NiCo₂S₄/NF复合电极在10 mA cm-2的电流密度下，HER的过电位仅为83 mV，显著优于商业Pt/C催化剂（120 mV）。

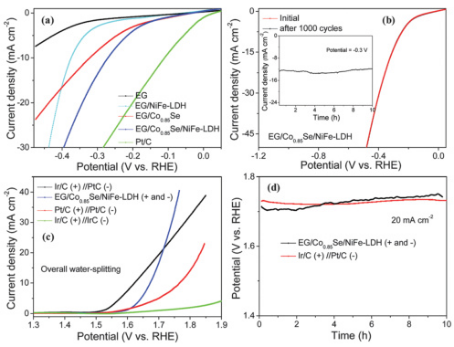

NiFe-LDH与石墨烯、CoSe等材料复合后，其HER性能进一步提升。例如，EG/Co₀.85Se/NiFe-LDH催化剂在1.0 M KOH溶液中表现出优异的HER性能，其起始电位为-0.24 V，且在1000次循环后仍保持良好的稳定性。这表明NiFe-LDH与石墨烯等材料的协同作用可以显著提高其HER性能。
NiFe-LDH的改性策略

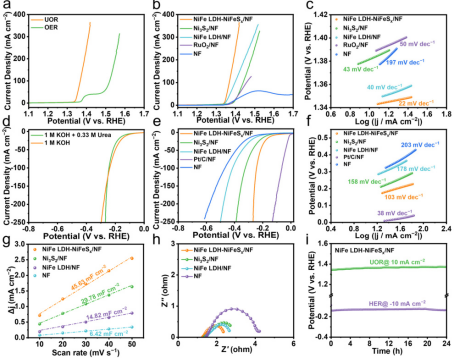

为了进一步提升NiFe-LDH的催化性能，研究者提出了多种改性策略。例如，通过引入Rh、SnS等元素或材料，可以显著提高NiFe-LDH的HER和OER性能。文献中报道的NiFe-LDH-NiFeSₓ/NF催化剂在10 mA cm-2的电流密度下，HER的过电位仅为138 mV，远低于传统催化剂。
通过构建异质结构（如NiFe-LDH与CoSe、SnS等材料的复合），可以实现电子结构的优化和活性位点的调控，从而提高催化效率。
NiFe-LDH在整体水分解中的应用
NiFe-LDH不仅在HER和OER中表现出优异的性能，还被广泛应用于整体水分解。例如，文献中报道的NiFe-LDH/Ni/NiCo2S4/NF复合电极在10 mA cm-2的电流密度下，仅需1.53 V的电压即可实现整体水分解，显著优于传统的Pt/C//RuO2电极（1.61 V）。
NiFe-LDH与石墨烯、CoSe等材料复合后，其整体水分解性能也得到了显著提升。例如，EG/Co₀.₈₅Se/NiFe-LDH催化剂在10 mA cm-2的电流密度下，仅需1.67 V的电压即可实现整体水分解，且在1000次循环后仍保持良好的稳定性。
NiFe-LDH的未来发展方向
尽管NiFe-LDH在HER和OER中表现出优异的性能，但仍存在一些挑战。例如，NiFe-LDH在长期运行中可能会发生结构退化或活性下降。
因此，未来的研究方向应集中在以下几个方面：一是通过引入新的元素或材料来优化NiFe-LDH的电子结构和活性位点；二是通过调控NiFe-LDH的形貌和结晶度，提高其比表面积和稳定性；三是通过原位表征技术（如XPS、XRD、FTIR等）深入研究NiFe-LDH的动态行为和表面物种的演变。
结论
NiFe-LDH作为一种高效的双功能电催化剂，在HER和OER中表现出优异的性能。通过引入新的元素或材料、构建异质结构以及调控NiFe-LDH的形貌和结晶度，可以进一步提高其催化性能。
未来的研究应继续探索NiFe-LDH的结构–性能关系，并开发出更加高效、稳定和低成本的NiFe-LDH基催化剂，以满足可再生能源技术的需求。
