层状双氢氧化物（Layered Double Hydroxides, LDHs）是一类具有层状结构的无机材料，其结构由带正电荷的金属氢氧化物层和层间可交换的阴离子组成。由于其独特的结构和可调的化学性质，LDHs在催化、吸附、药物递送、能源存储、环境治理等多个领域具有广泛的应用前景。本文将详细介绍LDH的制备方法、影响因素、不同制备技术及其应用。
LDH的结构可以看作是2:1型的层状结构，类似于黏土矿物，但其阳离子为二价和三价金属离子的混合物。层间通常含有阴离子（如CO32-、NO3⁻、Cl⁻等），这些阴离子可以通过离子交换进行替换。LDH的层状结构使其在吸附、催化、离子交换等方面表现出优异的性能。

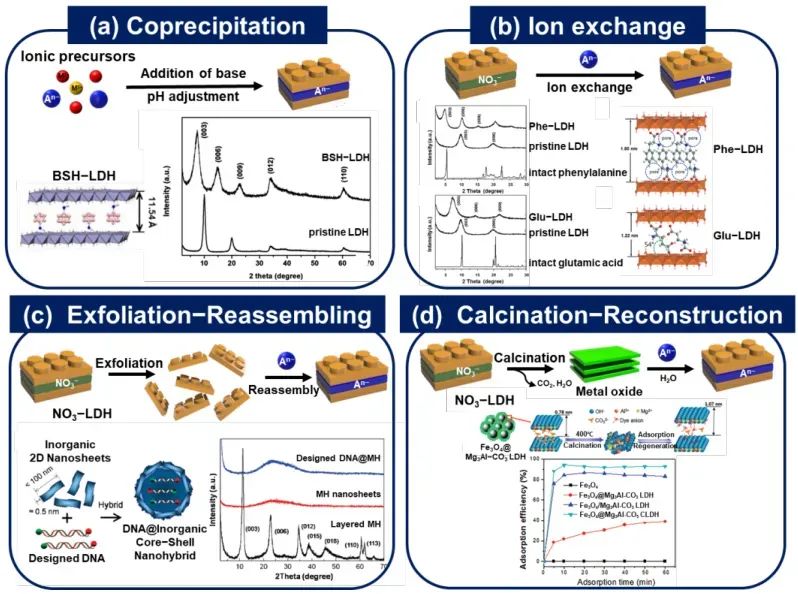

1. 共沉淀法（Co-precipitation Method）

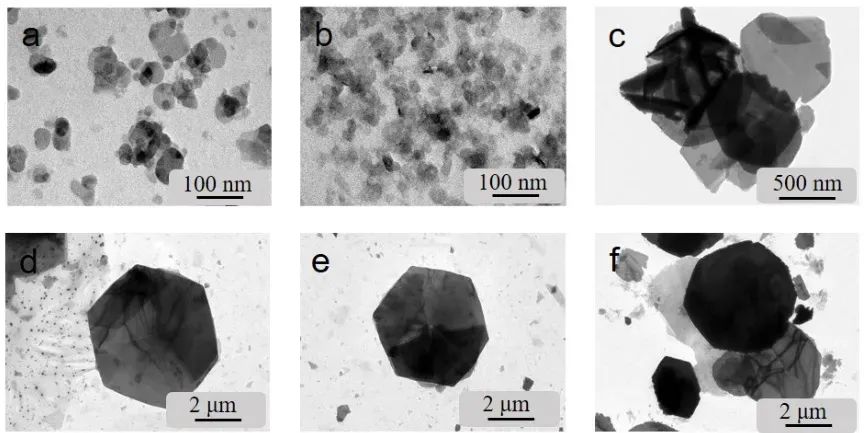

共沉淀法是制备LDH最常用的方法之一。该方法通过将金属盐溶液与碱性物质（如NaOH）混合，使金属离子在碱性条件下共沉淀形成LDH。通过控制pH值、温度、反应时间等参数，可以调控LDH的形貌和结构。例如，Zhaoping Liu等人通过共沉淀法合成了Co-Al-CO3 LDH六边形板状颗粒，并通过NaCl-HCl溶液实现了CO32-到Cl–的离子交换。此外，Changxin Wei等人通过控制共沉淀条件，成功制备了不同金属离子（如Co2+、Mg2+、Zn2+）的LDH纳米颗粒，并通过透射电子显微镜（TEM）观察到其晶体结构的变化。
2. 水热法（Hydrothermal Method）
水热法是一种在高温高压条件下进行的结晶方法，能够有效控制LDH的形貌和结晶度。例如，黄智等人通过130℃的水热处理，成功制备了棒状LDH颗粒，其长径比在10～40之间，具有良好的分散性和高结晶度。这种棒状结构的LDH在塑料添加剂、阻燃剂、农药控释等领域具有重要应用价值。
3. 离子交换法（Anion Exchange Method）
离子交换法是基于LDH的阴离子交换特性，通过调节溶液中阴离子的亲和力来选择性交换阴离子。例如，Zhaoping Liu等人通过离子交换法将CO32--LDH转化为NO3⁻-LDH、ClO4–-LDH等不同阴离子形式的LDH，并发现NO3–-LDH在层间剥离方面表现出最佳性能。此外，Seungjin Yu等人通过离子交换法合成了Phe-LDH和Glu-LDH，并通过X射线衍射（XRD）分析了其结构变化。
4. 重建法（Reconstruction Method）
重建法利用LDH的“记忆效应”，即在热处理后，LDH可以自发地在溶液中重建，引入任何存在的阴离子。例如，Ganna Darmograi在研究中提到，通过煅烧混合金属氧化物（MMO）后，再将其加入含有目标阴离子的溶液中，可以实现LDH的重建。这种方法在制备具有特定阴离子的LDH时具有独特优势。
溶胶-凝胶法是一种通过前驱体凝胶的煅烧来制备LDH的方法。A. Smalenskaite等人通过在去离子水中重构混合金属氧化物（MMO），并使用浸涂技术将Mg-Al LDH薄膜沉积在硅和不锈钢基板上，成功制备了具有高结晶度的LDH涂层。这种方法在制备LDH薄膜和复合材料方面具有广泛应用。
6. 层状组装法（Layer-by-Layer Assembly）
层状组装法是一种通过交替沉积相反电荷的LDH块体来制备LDH薄膜的方法。Ye Kuang等人在综述中提到，通过溶剂蒸发、电化学沉积、旋涂技术、Langmuir-Blodgett（LB）技术、层状组装（LbL）技术和原位生长等方法可以制备LDH薄膜。例如，Huiyan Piao等人通过离子交换反应制备了AL-Mg2Al–NO3 LDH、AL-Mg2Al–CO3LDH和AL-Zn2Al–NO3LDH纳米杂化物，并通过荧光标记（FITC）进一步研究其性能。

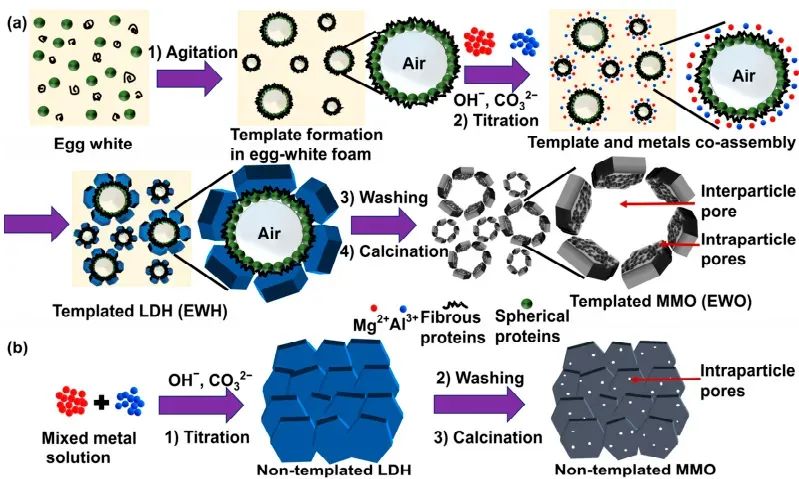

不同金属离子的种类和比例对LDH的结构和性能有显著影响。例如，Co-Al LDH在层间剥离方面表现出较好的性能，而Mg-Al LDH则具有较高的结晶度。此外，二价金属离子（如Mg2+、Zn2+）和三价金属离子（如Al3+、Fe3+）的混合比例也会影响LDH的层间阴离子交换能力。
pH值和温度是影响LDH形成的关键因素。在碱性条件下，金属离子更容易形成LDH，而在酸性条件下，LDH可能分解为氢氧化物或氧化物。此外，温度的升高可以促进LDH的结晶和形貌控制。
反应时间和搅拌速度也会影响LDH的形成和结构。较长的反应时间可以促进LDH的完全形成，而适当的搅拌速度可以提高金属离子的均匀分布，从而改善LDH的形貌和性能。
在LDH/CS1的制备过程中，首先将溶液A和溶液B混合进行共沉淀反应，然后加入壳聚糖（chitosan）并搅拌3小时。接着进行水热处理（hydrothermal process）在110°C下持续24小时，随后通过离心、洗涤和干燥得到最终产品。
在LDH/CS2的制备过程中，首先将甲醛（glutaraldehyde）和Zn-Co-Fe/LDH混合并搅拌，然后加入壳聚糖和冰醋酸（glacial acid），再次搅拌并用氢氧化钠（NaOH）处理，最后进行洗涤和干燥，最终得到产品。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
