总结：本文系统介绍了DFT计算中电场的作用原理及其在材料研究中的应用。
电场通过改变电子分布和能带结构，可显著调控材料的电学、光学等性质。文章详细讲解了VASP和Materials Studio（CASTEP模块）中电场的设置方法，包括参数配置和方向控制。
通过氧化石墨烯还原机制和CuBr光电性能调控的案例分析，展示了电场在材料设计中的关键作用，如带隙调节、电荷重分布等。这些研究为开发新型功能材料和光电器件提供了理论依据，凸显了电场工程在材料科学中的重要性。
在材料体系中，电场与材料的相互作用是一个复杂的物理过程，其本质涉及到电场对材料中电子和原子核的作用。当在材料体系中施加电场时，电场会与材料中的电荷（主要是电子）发生相互作用。
从微观角度来看，电子受到电场力的作用，其运动状态和分布会发生改变。根据经典电动力学，电子在电场E中受到的力为F=-eE（其中e为电子电荷），这个力会驱使电子在材料中移动，从而导致电子云的重新分布。
对于晶体材料，其电子结构具有周期性的特点，电子在晶格周期性势场中运动。当外加电场时，原本周期性的势场被破坏，电子的能量本征态和波函数也相应改变。这种改变会进一步影响材料的电子结构，如能带结构、电子态密度等。

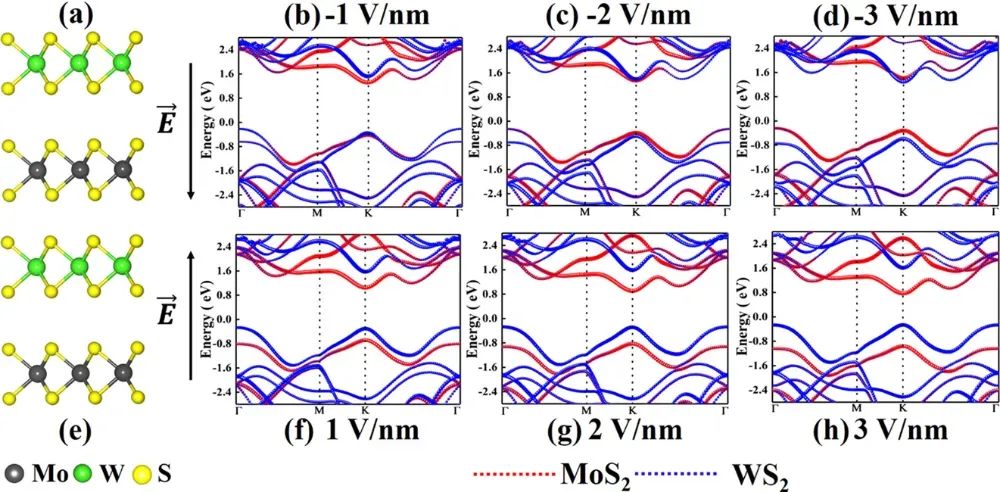

在理想的晶体中，电子的能带是连续且具有一定特征的。施加电场后，能带可能会发生移动、展宽或分裂等变化。例如，对于半导体材料，电场可能会改变其能带间隙的大小，进而影响材料的电学性质。
从量子力学的角度分析，加电场对体系电子结构的影响可以通过含时薛定谔方程来描述。当体系受到外加电场作用时，哈密顿量会发生变化，增加了与电场相关的项。通过求解含时薛定谔方程，可以得到体系在电场作用下电子波函数随时间的演化，从而深入了解电子结构的动态变化过程。
在实际应用中，加电场可以调控材料的多种性质。在半导体器件中，通过施加栅极电压（相当于加电场）来控制载流子的浓度和迁移率，从而实现对器件电学性能的调控，如场效应晶体管（FET）就是基于这一原理工作的。
在铁电材料中，外加电场可以改变材料的极化方向，利用这种特性可制作非易失性存储器等电子器件。在光电器件中，电场的施加可以影响材料的光学性质，如电光效应就是通过电场改变材料的折射率，实现对光的调制和控制。
在VASP（Vienna Ab initio Simulation Package）软件中设置电场，主要通过几个关键参数来实现。
其中，EFIELD参数用于指定电场的强度，其单位是eV/Å ，该参数实际上指定的是作用在测试电荷上的电场力的大小（F=qE，这里的EFIELD对应力的大小）。例如，设置EFIELD=0.3，表示施加一个强度为0.3eV/Å的电场力。
LDIPOL和IDIPOL参数则共同决定电场的方向。当LDIPOL=.TRUE.时，开启偶极修正，此时IDIPOL用于指定电场的方向。IDIPOL取值为 1、2、3 分别对应着沿晶胞坐标系的x、y、z轴方向施加电场。
若EFIELD为正值，电场方向与IDIPOL设定的方向相同；若为负值，则方向相反。例如，当LDIPOL=.TRUE.，IDIPOL=3，EFIELD=0.3时，表示在z轴正方向施加一个强度为0.3 eV/Å的电场力。
此外，对于包含真空区域的Slab或 Molecule体系，使用EFIELD参数时需要特别注意与偶极修正相关参数的配合使用，以确保计算结果的准确性。
同时，不同版本的 VASP 软件在参数设置的细节和功能上可能会有细微差异，在实际计算时需要参考对应的软件手册和相关文献。在一些研究中，如对二维材料的电场效应研究，合理设置这些参数可以准确模拟电场对材料电子结构和光学性质的影响，从而为实验研究提供理论指导。
Materials Studio中CASTEP模块的电场设置
Materials Studio是一款功能强大的材料模拟软件，其CASTEP模块专门用于进行第一性原理计算。在CASTEP模块中设置电场的步骤相对较为直观，但也需要注意一些细节。

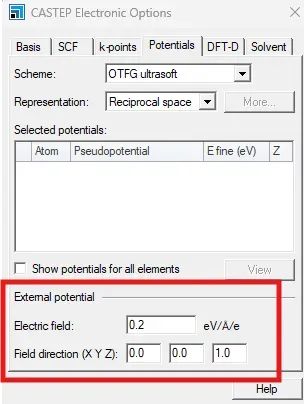

首先，需要构建好要研究的材料体系模型，确保原子坐标、晶格参数等信息准确无误。然后，进入CASTEP计算设置界面，在 “Properties” 选项卡中找到 “External Potential” 部分。
在 “External Potential” 中，可以设置电场的强度和方向。通过在 “Electric field” 栏中输入数值来指定电场强度，单位通常为V/Å ，这与VASP中电场力的单位有所不同，使用时需注意区分。在 “Field direction (X Y Z)” 栏中可以自定义方向向量，以满足不同的研究需求。
例如，若要在Z方向上施加0.2V/Å的电场，只需在 “Electric field” 中输入0.2，在 “Field direction (X Y Z)” 中输入001即可。在设置电场时，还可以结合 CASTEP 模块的其他功能，如对体系进行几何优化、电子结构计算等，以全面研究电场作用下材料的性质变化。
在CASTEP中设置电场时，需要注意计算精度和收敛性的设置。适当调整平面波截断能、k 点网格等参数，以保证在加电场的情况下计算结果的准确性和可靠性。如果计算精度设置过低，可能会导致结果误差较大，无法准确反映电场对材料体系的影响。

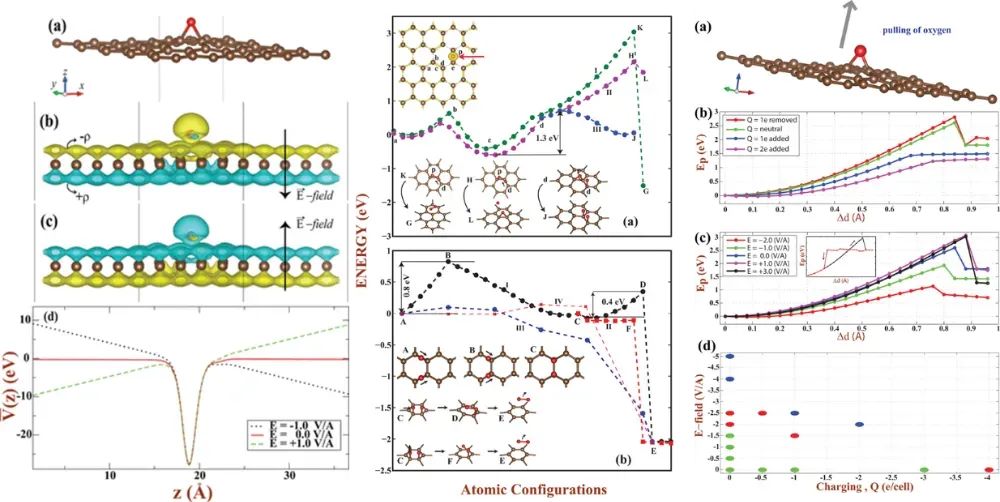

下图通过DFT计算对充电和外加电场条件下氧化石墨烯（GOX）的结构演变和化学性质变化进行了深入而全面的研究。
计算结果显示，负电荷的引入会显著改变体系的电子结构，具体表现为费米能级的上移和电子密度的重新分布，这些变化直接导致氧原子与石墨烯基底之间的键合强度减弱。
通过精确计算不同电荷状态下的吸附能和脱附能垒，研究发现负电荷的存在不仅降低了氧原子的吸附稳定性，还显著促进了氧原子从桥位向顶位的迁移过程，甚至可能引发氧原子的完全脱附。
值得注意的是，这种效应呈现出明显的电荷依赖性，正电荷则表现出完全相反的作用机制，能够增强氧原子吸附并抑制还原过程，这种可逆调控特性为实验上实现GOX的选择性还原提供了理论依据。
在外加电场效应的研究方面，论文着重考察了垂直电场对GOX体系的调控作用。计算数据清晰地表明，负向电场的施加会引发显著的电荷重排，诱导电子从石墨烯向氧原子转移，这种电荷再分布进一步削弱了C-O键的强度，导致脱附能垒的系统性降低。
特别值得关注的是，当电场强度达到特定阈值时，氧原子的脱附过程甚至可能由热激活转变为隧穿主导机制。与之形成鲜明对比的是，正向电场则表现出完全不同的调控特性，能够增强吸附作用并提高脱附能垒。这种电场方向的依赖性为实验上实现GOX的精确调控提供了重要启示。
在反应机理的阐释方面，研究取得了突破性的发现。虽然热力学计算证实单个氧原子在石墨烯上的吸附是自发过程，但动力学分析却揭示了一个关键限制因素：两个吸附氧原子结合形成O2分子的过程存在显著的能垒。
通过系统的过渡态计算和反应路径分析，研究人员量化了这一能垒的高度，并令人信服地证明负电荷或电场的引入可以大幅降低这一能垒，在某些条件下甚至能使其降低一个数量级。这一发现完美解释了实验中观察到的GOX在电场或电荷作用下的快速还原现象，将实验现象与微观机制建立了直接关联。

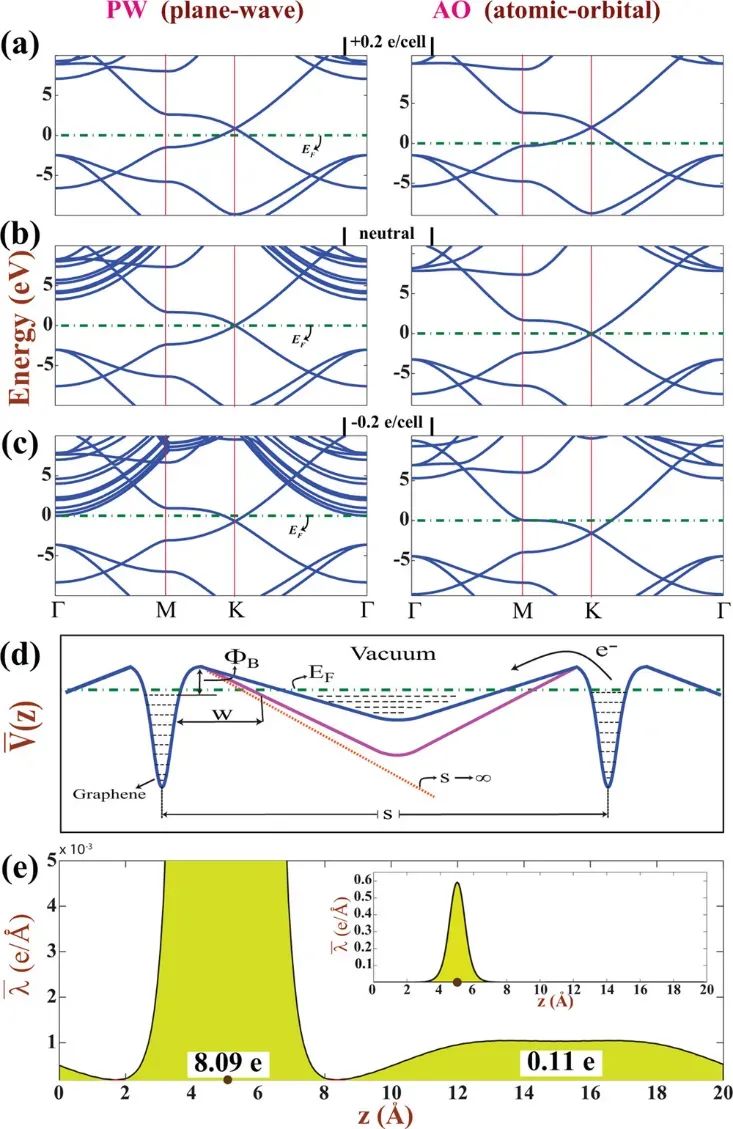

从更广泛的角度来看，这项研究的意义不仅限于对GOX体系本身的理解。在理论方法层面，它对带电低维材料体系的DFT计算提出了重要的改进建议，特别是关于基组选择和边界条件处理的见解具有普遍的指导价值。
在应用层面，这些发现为石墨烯基器件的开发开辟了新的可能性，例如通过电场或电荷的精确调控来实现GOX的选择性还原，这对于石墨烯电子器件的性能优化、传感器灵敏度的提升以及新型存储器件的设计都具有重要的参考价值。
此外，研究中揭示的调控机制还可能扩展到其他类似的二维材料体系，为整个二维材料家族的功能化改性提供了新的思路。
总的来说，这项研究通过严谨的理论计算和深入的分析，不仅深化了对GOX还原机制的认识，还建立了一套完整的理论框架来解释和预测外场调控下GOX的结构演变和性能变化。
这些成果既具有重要的科学价值，又为相关技术应用提供了可靠的理论指导，充分展现了DFT计算在材料科学研究中的强大能力和独特优势。该研究采用的系统研究方法和对计算细节的严格把控，也为今后类似的理论研究工作树立了典范。
通过施加电场对CuBr的结构性质进行了深入研究，揭示了电场调控在材料科学中的重要意义。

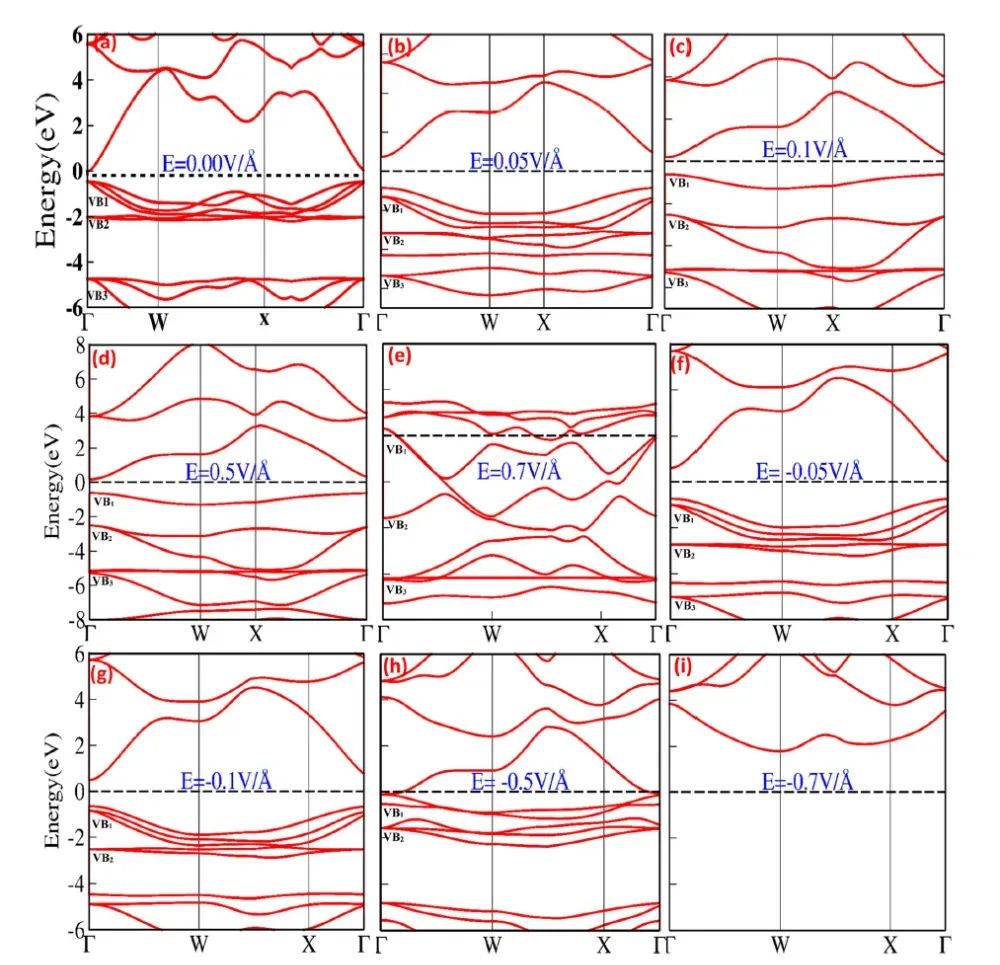

下图展示了不同电场强度下CuBr电子能带结构的变化，结果表明电场能够显著调控其带隙：在零电场（0.0 V Å⁻¹）时，CuBr呈现0.58eV的直接带隙半导体特性；当施加0.1VÅ⁻¹正向电场时，带隙显著增大至1.63eV（增幅达280%），而在0.5VÅ⁻¹以上电场时，带隙急剧减小直至消失，材料转变为金属态。
这种可逆的半导体–金属转变行为源于电场对电子轨道杂化的调控，具体表现为Cu-1d、Br-2p轨道在价带以及Cu-3p、Br-2p轨道在导带的贡献变化。这种精确的带隙调控能力使得CuBr在光电探测器、发光二极管等领域具有重要应用价值，特别是其带隙扩大可增强可见光区域的发光效率。

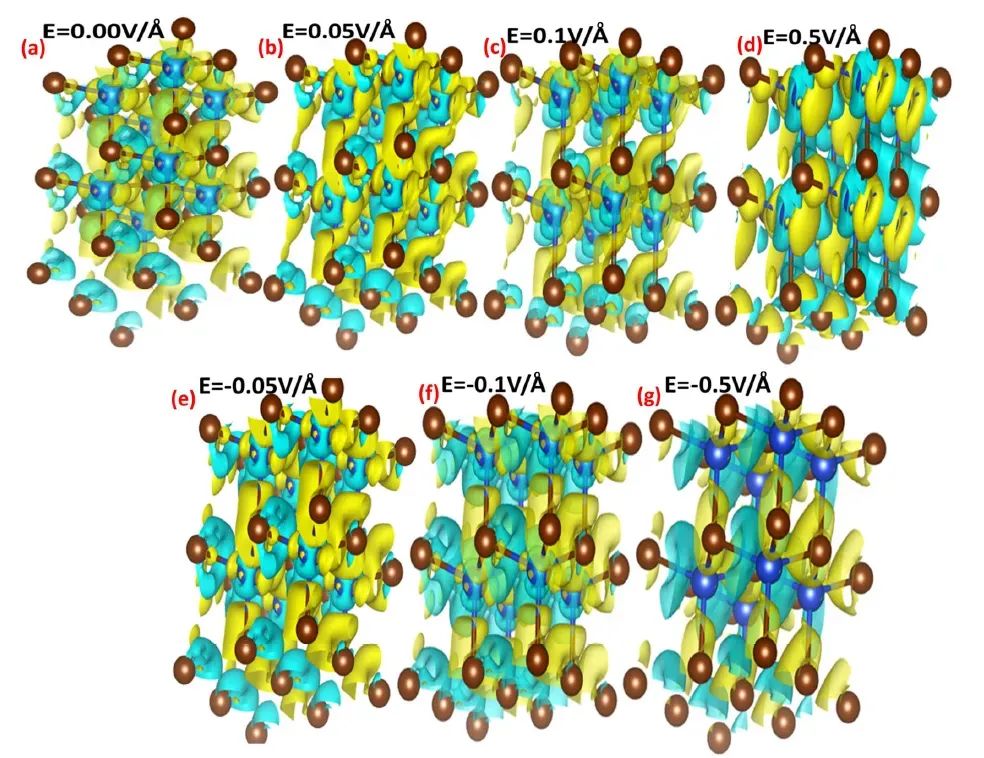

通过三维电荷密度分布分析，深入揭示了电场对CuBr化学键性质的调控机制。在零电场时，电荷主要局域在Br原子周围，显示典型的离子键特征；当施加0.05VÅ⁻¹电场后，电荷开始从Br向Cu转移，表明共价键成分增强；而在0.5VÅ⁻¹高电场下，电荷分布趋于均匀化，证实了半导体–金属转变的电子结构基础。
这种电荷重分布过程与图1的能带变化相互印证，共同阐明了电场通过改变Cu-Br键的离子/共价特性来实现材料性能调控的物理本质。
特别值得注意的是，电荷密度分布的可逆变化表明电场调控具有高度可控性，这为设计新型电致变色器件或非易失性存储器提供了可能。

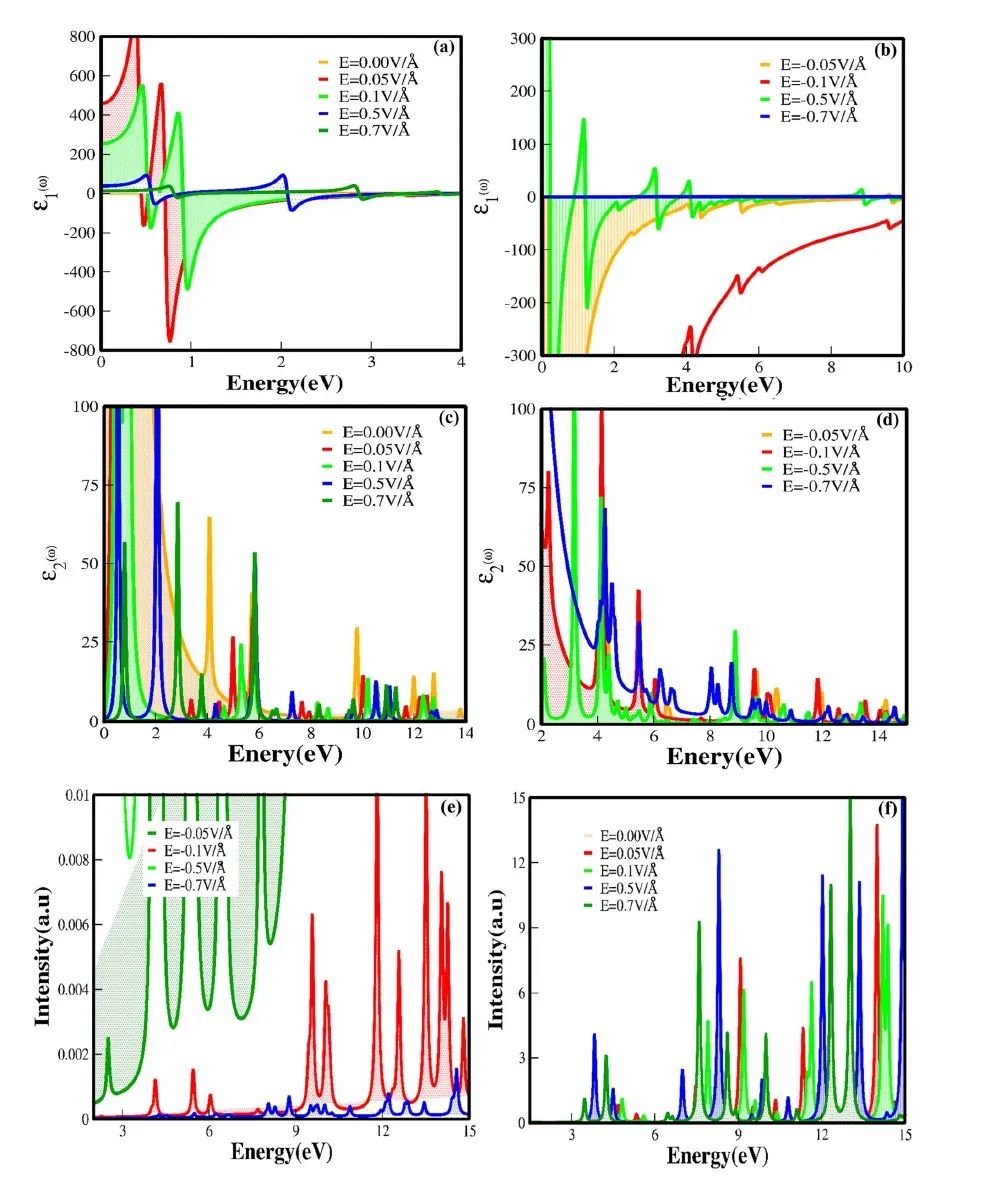

同时，进一步系统研究了电场对介电函数和光学性质的调控规律。介电函数实部ε₁(ω)在0.1VÅ⁻¹电场下显著降低，与带隙增大呈现Penn模型预期的反比关系；而虚部ε₂(ω)的特征峰位移表明电场可调节激子吸收能量。
当电场增至0.5VÅ⁻¹时，ε₁(ω)出现异常增强，对应着带隙减小导致的介电极化率升高。光学参数计算显示，折射率n(ω)在0.7VÅ⁻¹时达到3.8，反射率R(ω)随电场增加而降低，这些变化与金属化转变过程密切相关。这种电场依赖的光学响应特性使CuBr可应用于动态可调滤光片或光学开关器件。
总的来说，电场调控为CuBr的结构和性能优化提供了一种高效且可控的方法。这种调控不仅能够显著改变材料的电子和光学特性，还为其在光电器件中的实际应用开辟了新途径。
例如，通过精确控制电场强度，可以实现对材料带隙和介电性能的动态调节，从而满足不同器件对材料性能的需求。
此外，这种研究还为其他类似材料的电场调控提供了参考，推动了电场工程在材料科学中的广泛应用。总之，电场调控不仅深化了对CuBr材料基本性质的理解，还为未来光电器件的设计和开发提供了重要的理论支持和实验指导。
