说明：晶格限域是指在特定的晶格结构中，物质或原子被限制在晶格的边界或特定区域中，从而形成一种受限的物理或化学环境。
这种限域效应通常发生在晶界（grain boundary）处，即相邻晶粒之间的界面，其原子排列不连续，导致晶界成为材料中应力集中和缺陷聚集的主要位置，晶格限域在催化、吸附、反应等方面有着重要的运用。
晶格限域的基本概念
晶格限域（Lattice Confinement）是指原子或分子被限制在晶体结构的特定空间内（如晶界、孔道或层间区域），其物理化学行为因空间约束而发生显著改变的现象。

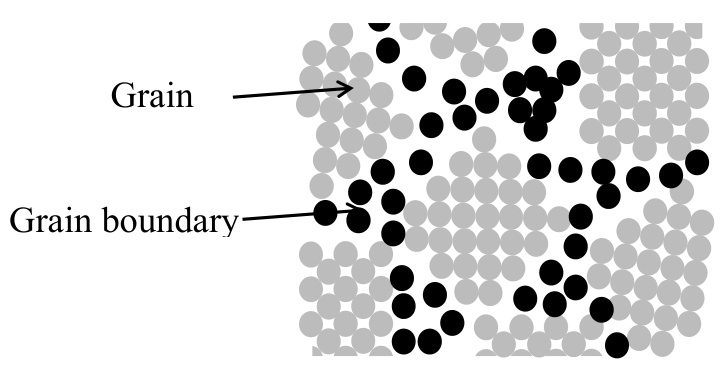

在固体材料中，晶粒边界（Grain Boundary）作为相邻晶粒间的过渡区域，原子排列呈现无序性，导致局域应力集中和缺陷富集。
这种无序结构使晶界成为能量较高的活性区域，例如在钛掺杂蓝宝石双晶中，溶质原子因晶格畸变能在晶界处富集，其浓度受温度、原子尺寸失配度及晶界位错密度调控。
从热力学视角，晶格约束固体的化学势定义与无约束相不同：晶界处可创建或破坏晶格点，使得所有端元的化学势在平衡时保持恒定，而晶界压力（垂直于界面的主应力）的微小变化是实现这一平衡的关键。例如，McLean模型通过畸变能计算预测溶质分离行为，表明弹性失配较大的原子更易在晶界富集。
催化与纳米材料中的典型应用
在催化领域，晶格限域通过精准调控活性中心电子态，实现高效分子转化。包信和团队提出的“晶格限域催化”概念，将单中心低价铁原子嵌入氧化硅或碳化硅晶格（Fe@SiOC结构），形成高温稳定的活性位点。
该结构诱导甲烷在无氧条件下直接转化为低碳烯烃，突破传统F-T路线的选择性限制（烯烃选择性>80%）。其核心机制在于限域环境改变反应路径：铁原子被晶格固定，抑制碳沉积并促进C–H键活化，而硅氧骨架提供几何约束，使中间体定向偶联。

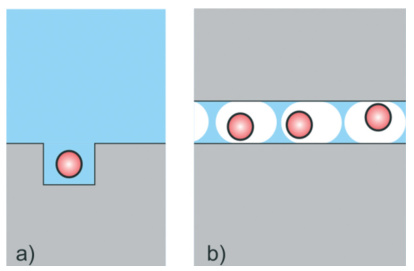

在纳米尺度，限域效应进一步扩展至孔道系统：如介孔碳负载Cu²⁺催化剂（Cu²⁺/Mesoporous Carbon），其纳米孔道（）限制醇分子扩散路径，提高酰胺化反应速率。下图展示了两种限域模式：纳米腔体（a）限制反应物在凹槽内增强碰撞概率；纳米液滴（b）通过界面张力浓缩溶质，二者均通过空间约束降低反应活化能。
DOI: 10.1039/c4lc00298a
限域效应调控的应用
原子晶格效应提升类芬顿反应效能
有学者聚焦于晶格限域Fe原子对MoS₂单晶催化活化过一硫酸盐（PMS）类芬顿反应活性的提升性能及作用机制。
研究结果表明，与纯MoS₂单晶材料相比，晶格限域Fe原子的Fe@MoS₂单晶在类芬顿反应中表现出更为优异的催化活性。通过一系列结构表征实验可以证实，Fe原子被成功限域在Mo的晶格位，这一过程导致了晶格间距的缩小。

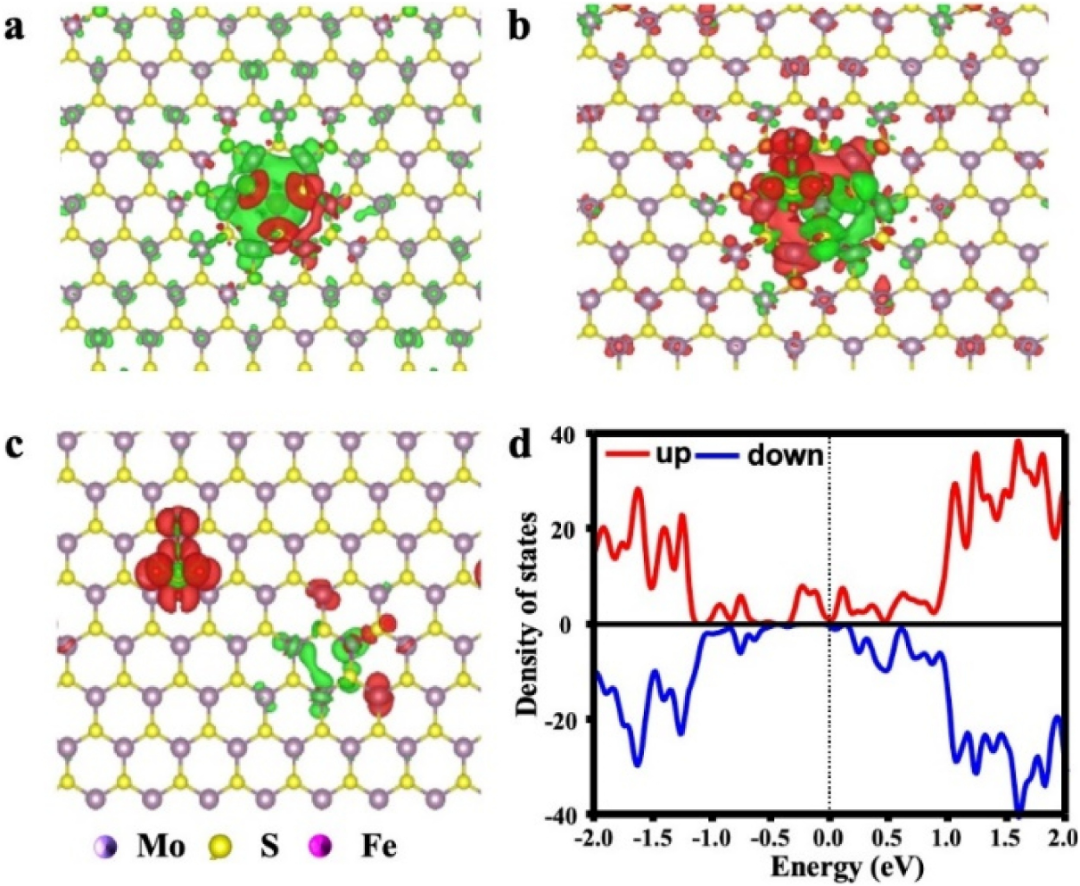

结合理论计算结果，作者提出了如下推测：晶格限域Fe原子能够有效活化惰性的MoS₂单晶基面，这种活化作用不仅体现在Fe原子相邻的Mo原子上，还延伸到了更远处的Mo原子，从而为PMS分子的活化提供了更多的活性位点，最终实现了催化活性的大幅提升。
DOI:10.1016/j.apcatb.2021.120537
反应路径调控：甲烷转化
研究人员通过设计超薄Ru纳米片的晶格中限域Cu原子，成功提升室温条件下甲烷转化为液态C1含氧化合物（如CH₃OOH、CH₃OH）的催化性能。

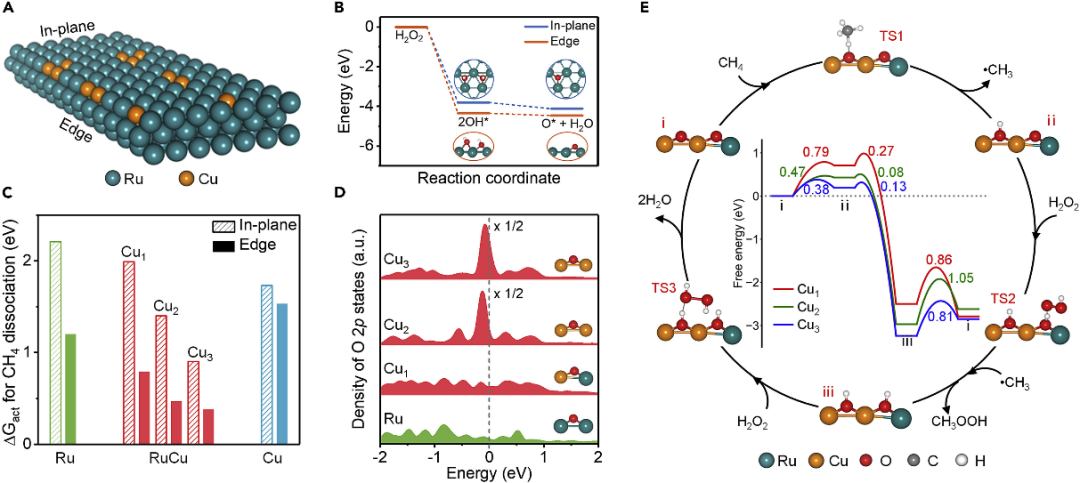

通过多种光谱分析和理论计算证实，晶格限域的Cu原子主要位于Ru纳米片的边缘，形成了双配位桥位氧物种作为活性中心，该活性中心能够以较低的能量壁垒解离甲烷的C-H键，进而通过自由基机制实现甲烷的高效转化，最终在Ru₁₁Cu/C催化剂上获得了高达1533 mmol g⁻¹ Cu (surf.) h⁻¹的产率和超过99%的选择性。
DOI:10.1016/j.checat.2022.07.025
吸附/扩散行为：ZIF-8分子筛
ZIF-8分子筛因其高度有序的孔道结构在气体分离中表现出优异的选择性。以CO₂和CH₄为例，两者在ZIF-8中的吸附和扩散行为存在显著差异。
首先，从吸附能来看，CO₂的吸附能为-0.45 eV，显著高于CH₄的-0.28 eV，主要归因于ZIF-8孔道尺寸与CO₂的动力学直径更为匹配，增强了分子间相互作用。

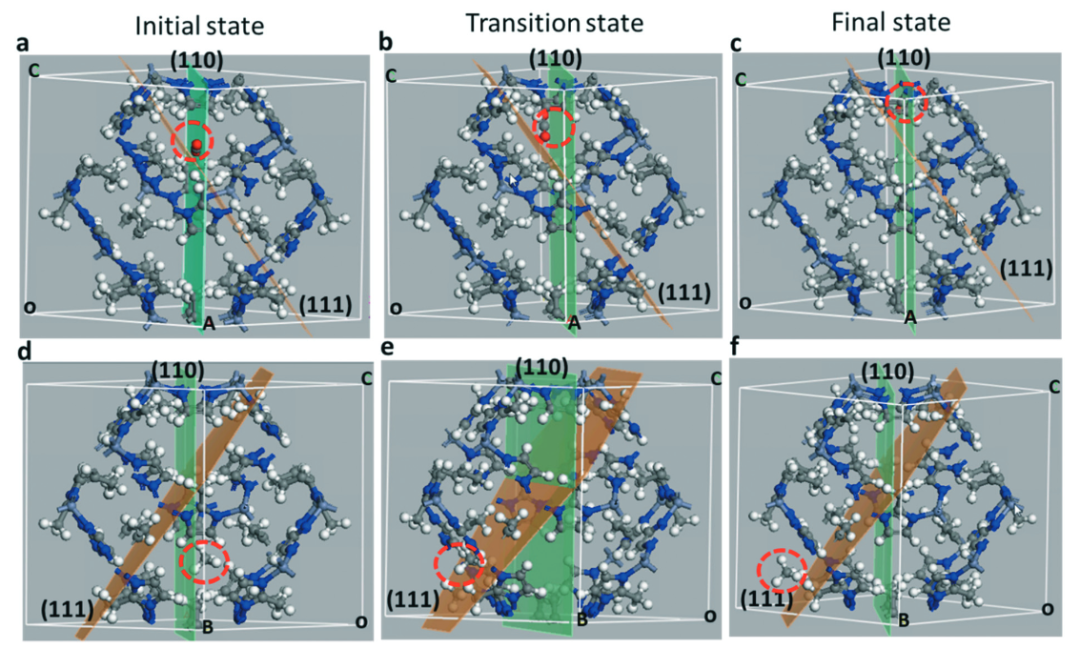

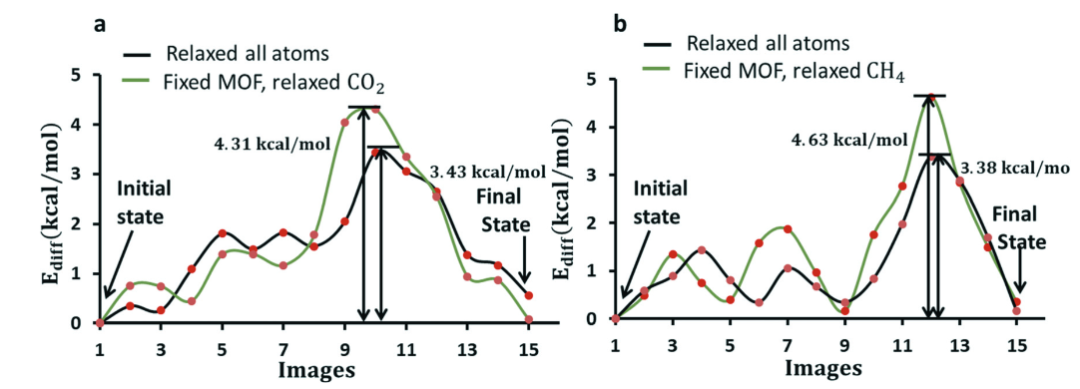

在扩散行为上，通过爬山–弹簧（NEB）方法计算的扩散能垒表明，CO₂穿越ZIF-8六元环时仅需克服0.08 eV的能垒，而CH₄则需0.15 eV，说明CO₂更易在孔道中迁移。
这一趋势与分子动力学模拟得到的渗透率结果高度一致，二者误差小于5%，进一步验证了多尺度计算在预测分子筛分离性能中的可靠性。这种结合吸附热力学与扩散动力学的分析框架对于筛选高效分离材料具有重要指导意义。
DOI: 10.1039/d0re00416b
结论
晶格限域研究需融合原子尺度理论（如DFT/NEB）与介观模型（边界元法），结合参数化框架实现高效模拟。
其在催化、能带工程等领域的成功应用，证实空间约束对材料性质的颠覆性调控。未来发展方向包括开发非经验性关联泛函、高精度限域反应动力学模型，以及跨尺度计算平台集成。
