差分电荷密度的物理内涵与多维意义：从微观电子分布到宏观材料性能的桥梁
差分电荷密度（Differential Charge Density, DCD）是凝聚态物理与材料计算领域用于量化电子分布变化的核心概念。其本质在于通过对比体系整体与各组成部分孤立状态的电荷密度，揭示电子在成键、吸附、外场作用等过程中的重新分配机制。这一差值的物理意义在于：它剔除了各单元独立存在时的电荷分布，仅保留因相互作用产生的电子重排信息，从而成为连接微观电子行为与宏观物理化学性质的关键纽带。
离子键的电荷转移特征
在典型离子化合物（如 NaCl、MgO）中，差分电荷密度呈现明确的 “电荷得失” 分布 —— 电负性低的金属原子（如 Na、Mg）附近出现电荷耗散（蓝色区域），而电负性高的非金属原子（如 Cl、O）周围则表现为电荷积累（红色区域）。这种分布量化了电子从金属原子向非金属原子的转移过程，例如 NaCl 中每个 Na 原子约失去 1 个电子，Cl 原子相应获得 1 个电子，形成典型的离子键结构。
共价键的电子共享机制
在共价体系（如金刚石、水分子）中，差分电荷密度显示电子在原子间的重叠区域显著积累，形成“电子云桥”。以 C-C 共价键为例，碳原子间的电荷积累区域呈现对称性分布，表明电子通过共享形成稳定的 σ 键，而这种电荷离域程度直接影响材料的力学强度与化学稳定性。
金属键的离域特性
金属晶体（如金属铜、铝）的差分电荷密度显示电子在整个晶格中均匀离域，无明显的原子局域化特征，这与金属键中“自由电子气” 模型一致，也解释了金属的导电性与延展性。

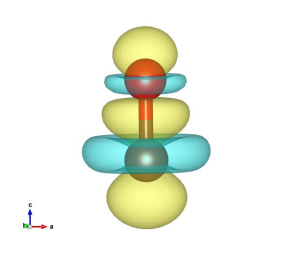

在极性分子（如 HCl、H₂O）或极性晶体（如 GaN）中，差分电荷密度不仅能揭示电子共享的趋势，还能通过电荷积累 / 耗散的不对称性量化键的极性。例如，HCl 分子中 Cl 原子附近的电荷积累量大于 H 原子的电荷耗散量，差值对应键的偶极矩，而这一参数直接关联分子的红外吸收特性与晶体的压电效应。
在半导体异质结（如 GaAs/AlGaAs）中，差分电荷密度可精确描述界面处的载流子迁移行为：
耗尽层与积累层的形成
由于两种材料的电子亲和能与禁带宽度差异，电子从宽带隙材料（如 AlGaAs）向窄带隙材料（如 GaAs）迁移，导致界面附近出现电荷耗散（AlGaAs 侧）与积累（GaAs 侧），形成空间电荷区。这一分布直接决定异质结的能带弯曲程度与载流子输运特性，是高频晶体管（如 HEMT）设计的理论基础。
肖特基势垒的微观起源
金属–半导体接触时，差分电荷密度显示电子从金属费米能级向半导体导带底转移，在半导体表面形成耗尽层，其厚度与势垒高度由电荷转移量决定，进而影响二极管的整流特性。

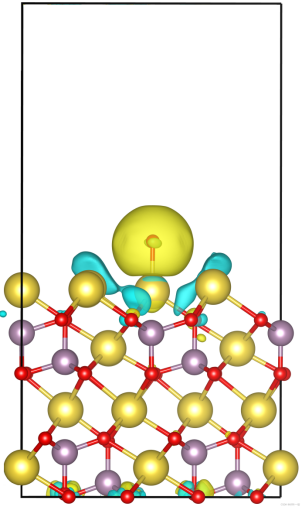

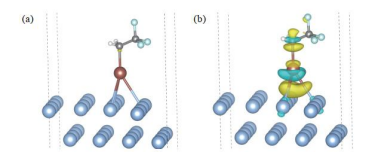

在多相催化体系（如金属催化剂表面吸附 CO 分子）中，差分电荷密度可揭示：
吸附物与催化剂的电子耦合
CO 在过渡金属（如 Pt）表面吸附时，C 原子与金属原子间出现电荷积累，同时 CO 的反键轨道（2π*）因接受金属 d 电子而呈现电荷耗散，这种 “σ 给电子 -π 反馈” 机制削弱了 C-O 键强度，促进 CO 的活化分解。
电荷转移量与催化活性的关联
通过量化金属原子向吸附物的电荷转移量（如 Fe 表面吸附 O₂时约转移 0.5 个电子），可建立催化活性描述符，指导高效催化剂的设计（如燃料电池中的氧还原反应催化剂）。
在铁磁（如 Fe、Co）或反铁磁（如 MnO）材料中，差分电荷密度可分离自旋向上（↑）与自旋向下（↓）的电子分布：
磁矩起源的微观验证
Fe 原子的 3d 轨道电子自旋极化导致差分电荷密度中自旋↑电子在费米能级附近显著积累，而自旋↓电子出现能隙，这种分布直接对应 Fe 的自发磁化强度（约 2.2 μB / 原子）。
磁界面的自旋注入
在磁性隧道结（如 Fe/MgO/Fe）中，差分电荷密度可量化界面处的自旋极化电子输运，为自旋电子学器件（如磁电阻存储器 MRAM）的设计提供理论支撑。
超导能隙的电荷分布
在超导材料（如 Nb₃Sn）中，差分电荷密度在费米能级附近显示电子对（库珀对）的离域化分布，能隙区域的电荷积累反映电子 – 声子耦合导致的凝聚态形成，这与 BCS 理论中的配对机制一致。
拓扑绝缘体的表面态局域性
拓扑绝缘体（如 Bi₂Se₃）的差分电荷密度显示表面态电子在晶体表面的二维局域分布，而体内呈现电荷耗散，这种 “表面导电 – 体内绝缘” 的特性由拓扑保护的边缘态决定，是量子霍尔效应与量子计算的潜在材料基础。
锂离子电池的嵌脱机理
在 LiCoO₂正极材料中，当 Li⁺脱出时，差分电荷密度显示 Co 原子附近的电荷增加（Co³⁺→Co⁴⁺），而 O 原子的电荷耗散表明部分电子转移至电解液，这种电荷重分布与材料的比容量及结构稳定性直接相关。
电催化分解水的活性位点
在析氧反应（OER）催化剂（如 IrO₂）表面，差分电荷密度可识别吸附 OH*、O等中间物种时的电荷转移路径，例如 Ir 原子向 O转移电子的能力决定了反应能垒，进而优化催化剂的过电位。
在钙钛矿太阳能电池（如 MAPbI₃）中，差分电荷密度可描述光生电子 – 空穴对的分离过程：光照激发后，电子从 Pb-I 骨架的价带跃迁到导带，空穴局域在有机阳离子（MA⁺）附近，这种电荷分布的空间分离效率直接影响器件的光电转换效率。
DFT 计算中，差分电荷密度通过自洽场计算获得体系总电荷密度，再减去各原子的孤立电荷密度（通常由自由原子的赝势或全电子计算得到）。为提高精度，需考虑交换关联泛函的选择（如 PBE、HSE06）、基组大小及 k 点网格密度，例如在研究过渡金属氧化物时，常引入 U 项（如 DFT+U）修正 d 电子的局域关联效应。
X 射线光电子能谱（XPS）
通过分析元素价态变化（如结合能偏移），可间接验证差分电荷密度预测的电荷转移量。例如，CO 吸附在 Ni 表面后，Ni 2p 轨道结合能升高，对应差分电荷密度中 Ni 向 C 的电子转移。
电子能量损失谱（EELS）
在扫描透射电子显微镜（STEM）中，EELS 可探测纳米尺度的电荷密度变化，如异质结界面处的电荷积累层厚度，与计算得到的差分电荷密度等值面形成直接对比。
结合时间分辨密度泛函理论（TD-DFT），差分电荷密度可拓展至光激发、电场调控等动态过程。例如，在光催化体系中，飞秒激光激发后，差分电荷密度随时间的演化可揭示电子 – 空穴对的分离与复合路径，为优化光生载流子寿命提供理论指导。
在石墨烯 /h-BN、MoS₂/WSe₂等范德华异质结中，差分电荷密度显示层间存在微弱的电荷转移（通常 原子），这种弱耦合特性既保留了二维材料的本征物性，又通过电子再分布诱导新的量子效应（如莫特绝缘态、非常规超导），是未来纳米器件的重要研究方向。
差分电荷密度的核心价值在于构建了“电子分布 – 化学键 – 材料性能” 的完整逻辑链条：通过量化电子在原子间、界面处、不同物相中的重新分配，它不仅解释了化学键的本质（离子键、共价键、金属键的微观起源），还为功能材料的设计提供了可量化的理论指标（如电荷转移量、界面偶极矩、自旋极化率）。
在计算材料学与实验表征的交叉领域，差分电荷密度既是验证理论模型的 “试金石”，也是预测新材料特性的 “指南针”，其应用深度与广度仍在随着计算方法的革新（如机器学习辅助 DFT）和实验技术的进步（如原位电镜表征）而持续拓展。
从基础科学中的电子结构研究到能源、信息领域的器件优化，差分电荷密度始终是连接微观电子行为与宏观物质性质的关键纽带，推动着材料科学从 “试错研发” 向 “理性设计” 的范式转变。
