氧化锌（ZnO）是一种重要的宽带隙半导体材料，因其独特的物理和化学性质，在光电子器件、传感器、透明导电薄膜、紫外探测器、激光二极管等多个领域展现出广泛的应用前景。
以下将从ZnO的半导体性质、能带结构、态密度、缺陷性质、p-n结以及光电子器件等方面进行详细阐述。
ZnO是一种典型的Ⅱ-Ⅵ族半导体材料，具有宽禁带（3.37 eV）和大激子结合能（60 meV）的特性。这些特性使其在短波长发光器件（如蓝光和紫外光LED）中具有显著优势。
此外，ZnO还具有高电子迁移率（约200 cm²/V·s）和高热导率（约1.16 W/cm·K），使其在高温和高功率操作条件下表现出良好的稳定性。ZnO的这些特性使其成为继氮化镓（GaN）和碳化硅（SiC）之后，第三代半导体材料的重要代表之一。
ZnO的晶体结构为六方纤锌矿结构，其能带结构由Zn和O原子的轨道杂化形成。在纯ZnO中，导带和价带之间存在直接带隙，这意味着电子可以直接从价带跃迁到导带，从而实现高效的光致发光。

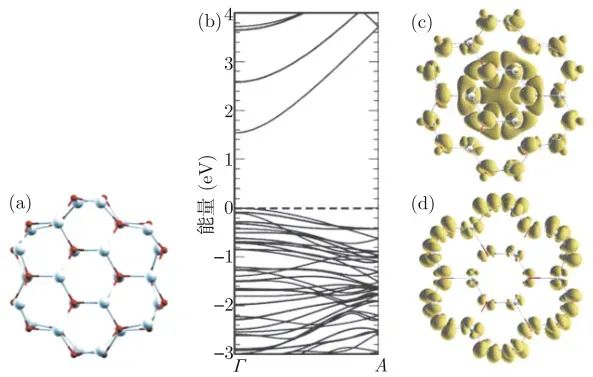

ZnO的能带结构可以通过第一性原理计算和实验手段（如Raman光谱、X射线衍射等）进行研究。例如，ZnO纳米线的理论能带结构中横轴表示能量（eV），纵轴表示晶格方向（A值）。
从图中可以看出，ZnO的能带结构呈现出复杂的交叉和重叠现象，这表明在不同能量水平上存在多个电子态。
态密度（DOS）是描述材料中电子态分布的重要参数。在ZnO中，态密度主要由Zn-3d和O-2p轨道的贡献组成。

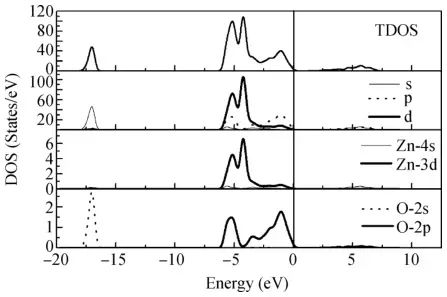

纯ZnO的态密度分布中Zn-3d轨道在能量范围-5到0 eV之间占据主导地位，而O-2p轨道则主要集中在-10到-5 eV的能量范围内。

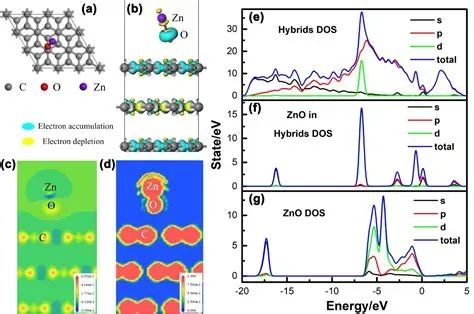

随着掺杂浓度的增加，态密度的峰值和分布会发生变化。例如，不同掺杂浓度下ZnO的总态密度（DOS）分布随着Al掺杂浓度的增加，态密度的峰值变得更加明显，表明掺杂对ZnO的能带结构产生了显著影响。
ZnO的缺陷性质对其电学和光学性能有重要影响。ZnO中的本征缺陷主要包括氧空位（V_O）和锌间隙原子（Zn interstitials），这些缺陷通常导致ZnO呈现n型导电性。
此外，ZnO中的杂质（如氢、氮等）也会对其性能产生影响。例如，锌空位的引入可以将n型ZnO转变为稳定的p型，并诱导室温铁磁性，从而提高其光催化活性。
ZnO的缺陷可以通过第一性原理计算和实验手段（如深能级瞬态光谱（DLTS）等）进行研究。
p-n结是半导体器件中的基本结构，其性能直接影响器件的电流控制和光发射特性。在ZnO中，由于其本征缺陷的存在，通常需要通过掺杂来实现p型导电性。

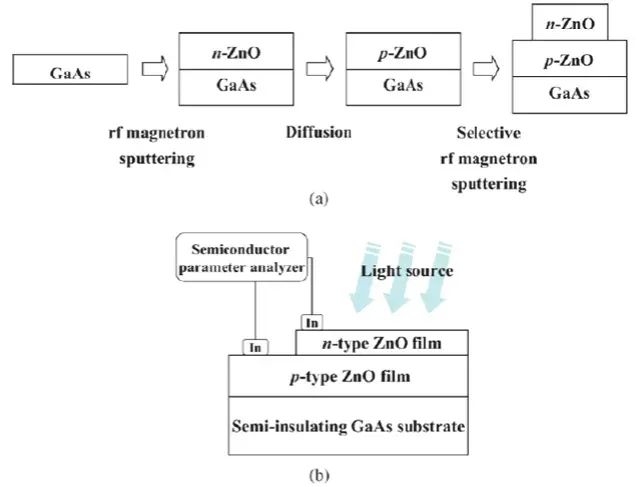

制造ZnO p-n结的步骤包括使用磁控溅射在GaAs基底上沉积n型ZnO层，随后进行扩散处理形成p型ZnO层，最后通过选择性rf磁控溅射在p型ZnO层上沉积n型ZnO层。
图(b)则展示了已经完成的ZnO p-n结 结构，其中包含n型ZnO薄膜、p型ZnO薄膜以及作为衬底的半绝缘GaAs基底，薄膜上还连接了铟（In）电极，并通过半导体参数分析仪进行测量。
ZnO在光电子器件中的应用非常广泛，包括紫外光探测器、发光二极管（LED）、激光二极管（LD）、太阳能电池等。
例如，ZnO纳米线由于其大的比表面积和近紫外波段的禁带宽度，被广泛应用于气体敏感器件、生物传感器、发光器件和紫外光探测器等。
此外，ZnO基p-n结器件在光电子器件中也具有重要应用。例如，俞大鹏教授研究团队近期在n型ZnO/p型GaN纳米p-n结光伏、光电子器件的研究中取得了系列进展。
ZnO作为一种宽带隙半导体材料，具有优异的光电性能和良好的环境友好性，是未来光电子器件领域的重要研究对象。然而，ZnO的p型掺杂仍然是其器件应用面临的主要挑战。
通过优化掺杂技术、控制缺陷和改善器件结构，可以进一步提高ZnO的性能，推动其在光电子器件中的广泛应用。
