二氧化钛（TiO₂）是一种重要的半导体材料，广泛应用于光催化、光电转换和环境治理等领域。其独特的物理化学性质使其在可见光响应、电子结构调控以及缺陷工程等方面具有显著优势。
TiO₂是一种典型的n型半导体，具有较高的电阻率（约10¹⁵ Ω·cm）。其半导体性质主要来源于其晶体结构中的电子能带结构。
TiO₂存在两种主要的晶体结构：金红石（rutile）和锐钛矿（anatase），其中金红石结构更为常见，具有较高的热稳定性和化学稳定性。在纯TiO₂中，其带隙宽度约为3.0 eV，仅能吸收紫外光（波长小于400 nm）。
为了提高其在可见光范围内的响应能力，研究者通过掺杂、缺陷工程和异质结构建等方式对TiO₂的能带结构进行调控。
TiO₂的能带结构是其半导体性质的核心。根据第一性原理计算，TiO₂的能带结构在不同路径上呈现出复杂的波动，其中一些能带在特定点处发生交叉，形成了带隙。

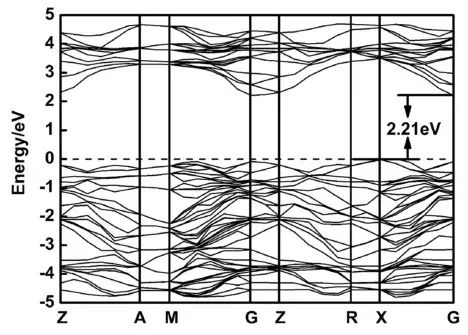

例如，在锐钛矿结构中，TiO₂的能带结构在Z、A、M、G、R、X和G点等对称点上表现出明显的带隙。在金红石结构中，能带结构的宽度约为3.0 eV，而通过掺杂（如氮、铁、银等）可以显著减小带隙，使其进入可见光范围。
例如，氮掺杂可以将TiO₂的带隙从3.0 eV减小到1.43 eV，而铁和氮共掺杂后，带隙进一步减小至1.9 eV。这种能带结构的调控不仅提高了TiO₂的光吸收能力，还增强了其光催化活性。
态密度（DOS）是描述材料中电子在不同能级上的分布情况。对于TiO₂，其总态密度（TDOS）和部分态密度（PDOS）在不同掺杂和缺陷条件下会发生显著变化。

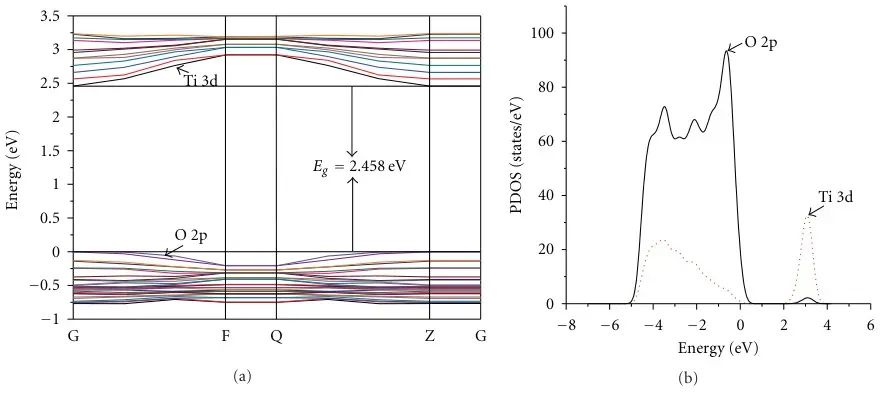

例如，在纯TiO₂中，O 2p轨道和Ti 3d轨道的PDOS在能量接近0 eV时出现峰值，表明这些轨道在电子结构中起主导作用。在掺杂后，如氮掺杂，PDOS中会出现新的杂质能级，这些能级主要由N原子的2p轨道和Ti原子的3d轨道杂化形成。

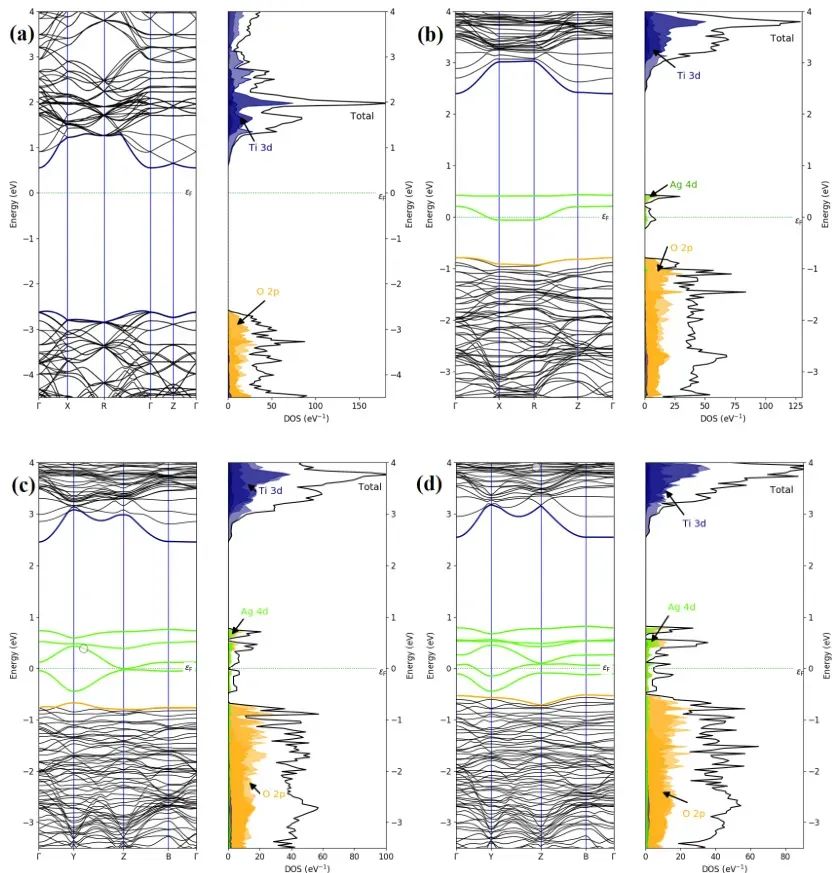

这些杂质能级的出现不仅改变了TiO₂的能带结构，还增强了其光吸收能力。此外，Ag掺杂后，TiO₂的PDOS在高能级区域表现出明显的Ag 4d轨道主导特征，这表明Ag掺杂对TiO₂的电子结构具有显著影响。
TiO₂的缺陷性质对其电子结构和光催化性能具有重要影响。常见的缺陷包括氧空位（V_O）、钛空位（V_Ti）和间隙原子（如Ag、Fe等）。这些缺陷可以引入杂质能级，从而改变TiO₂的能带结构。

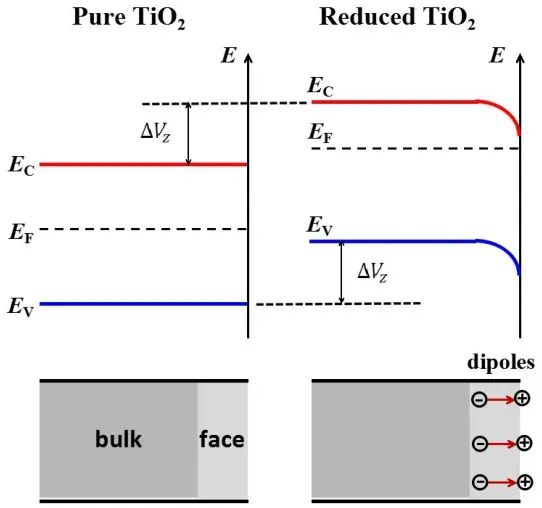

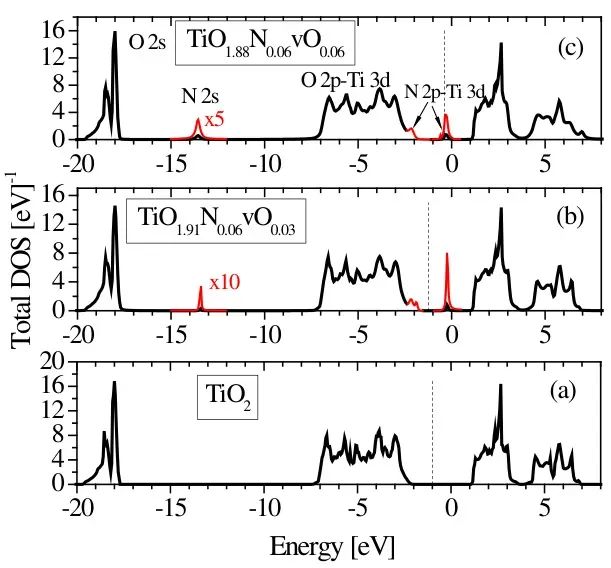

例如，氧空位的引入可以导致价带边缘的位移，形成所谓的“表面态”。此外，氮离子植入TiO₂后，其XPS VB谱显示出O 2s、N 2s、O 2p-Ti 3d和N 2p-Ti 3d峰的位置和强度发生变化，表明N掺杂对TiO₂的电子结构产生了显著影响。
在缺陷工程中，如引入氧空位和钛空位，可以进一步调控TiO₂的电荷密度分布，从而提高其光催化活性。

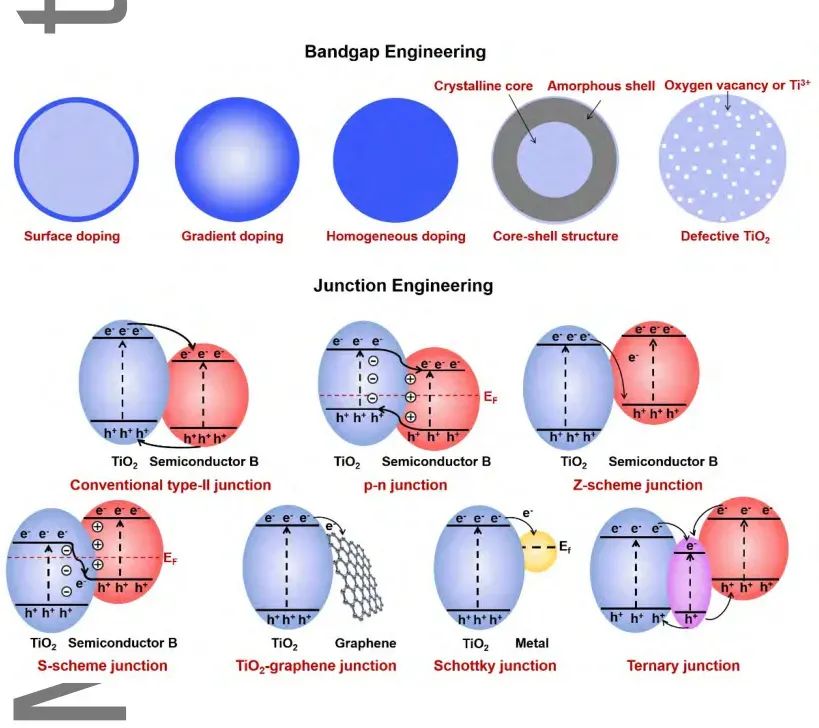

p-n结是TiO₂光电子器件设计中的关键结构。通过在TiO₂中引入p型和n型掺杂，可以形成p-n同质结，从而实现电子-空穴的分离和迁移。

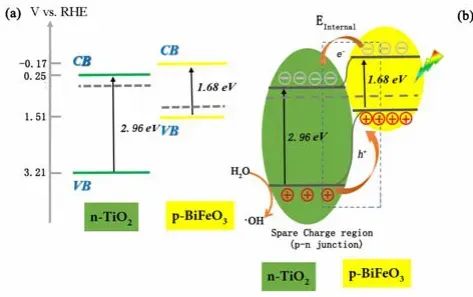

例如，在TiO₂ p-n同质结中，电子从BiFeO₃的导带转移到TiO₂的导带，形成内部电场（E_internal），促进电子-空穴对的分离。

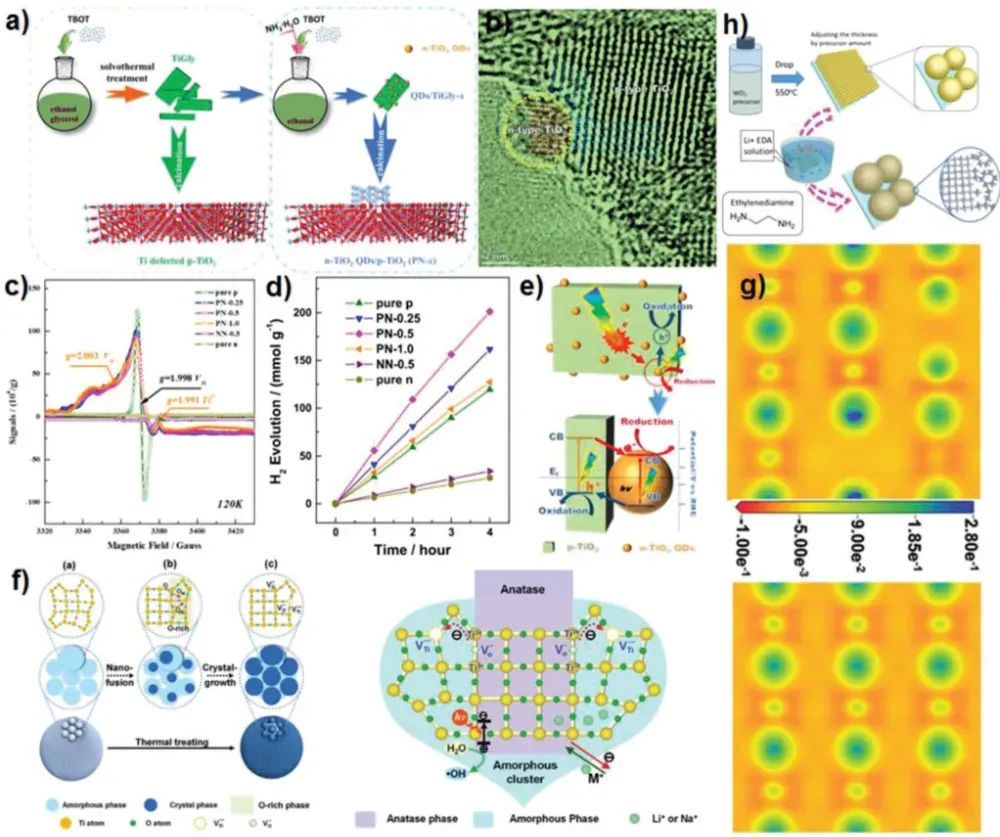

此外，p-n异质结的构建可以显著提高光催化效率。例如，在g-C₃N₄@C-TiO₂直接Z-scheme异质结中，p-n异质结表现出更高的电荷分离效率和光催化性能。
在光电子器件中，p-n结还可以用于构建太阳能电池、光电探测器和光催化反应器等。例如，在TiO₂与石墨烯形成的p-n结中，界面处的大电场和强界面相互作用可以显著提高光生载流子的分离效率。
TiO₂的半导体性质和能带结构使其在光电子器件中具有广泛的应用前景。例如，在光催化降解有机污染物方面，TiO₂ p-n同质结可以高效地产生电子-空穴对，从而分解污染物。
在太阳能电池中，TiO₂可以作为光敏材料，通过光生载流子的分离和迁移，提高电池的光电转换效率。在光电探测器中，TiO₂的高折射率和良好的光吸收能力使其成为理想的探测材料。
此外，TiO₂还可以用于构建光催化水分解系统，通过光生电子-空穴对的分离和迁移，实现水分解为氢气和氧气。在这些应用中，TiO₂的能带结构和缺陷工程是关键因素，通过调控其能带宽度和杂质能级，可以显著提高其性能。
TiO₂作为一种重要的半导体材料，其半导体性质、能带结构、态密度、缺陷性质和p-n结等特性使其在光电子器件中具有广泛的应用前景。
通过掺杂、缺陷工程和异质结构建等方式，可以显著调控TiO₂的能带结构和电子性质，从而提高其光催化活性和光电转换效率。
未来，随着材料科学和计算技术的发展，TiO₂的性能将进一步优化，为光电子器件和环境治理提供更高效、更环保的解决方案。
