高熵合金稳定存在的原因主要源于其独特的成分与结构特性：由五种或以上金属元素等原子比或近等原子比混合，形成复杂固溶体结构。
通过高熵效应（多种元素混合导致组态熵显著增加，降低体系自由能，抑制有害金属间化合物生成）、晶格畸变效应（不同原子尺寸差异引起晶格畸变，增加扩散势垒，阻碍原子迁移和相分离）、迟滞扩散效应（多组元相互作用使原子扩散速率大幅降低，抑制高温下相分解）及鸡尾酒效应（多种元素协同作用优化整体性能，如增强耐腐蚀、耐磨等特性）共同作用，使其在热力学和动力学上均具备较好的稳定性，从而能在较宽温度范围内保持单一固溶体相或均匀多相结构。
高熵合金（High-Entropy Alloys, HEAs）是一类颠覆传统合金设计理念的新型材料，其核心特征在于由五种或五种以上主元元素以近等原子比或宽浓度范围混合而成。
与传统合金依赖单一主元素的成分体系不同，高熵合金通过多元素的协同作用产生显著的高混合熵效应，这一特性成为抑制金属间化合物形成、促进单一固溶体结构形成的核心驱动力。
例如，当合金中各元素的混合熵超过相变所需的能量阈值时，体系将倾向于形成热力学稳定的面心立方（FCC）或体心立方（BCC）固溶体，而非复杂的金属间化合物相。
https://doi.org/10.1016/j.matt.2023.03.034
研究高熵合金的稳定机制具有重要的科学意义与工程价值。
在航空航天领域，其优异的高温强度与抗氧化性能有望替代传统镍基超合金，用于制造涡轮叶片；在能源催化领域，多元素协同效应可优化催化剂的电子结构，提升燃料电池的反应效率；在核工业中，高熵合金的抗辐照损伤能力为核反应堆结构材料的革新提供了新方向。
然而，理解其稳定存在的热力学、动力学及结构根源，是实现成分设计与性能调控的关键前提。

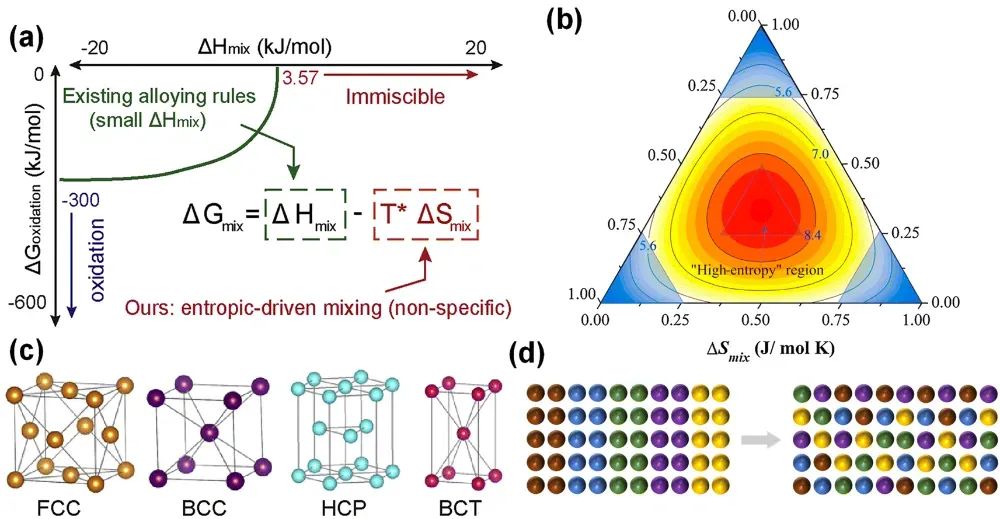

高熵合金的热力学稳定性源于多元素混合时的熵增效应。根据吉布斯自由能公式（G=H-TS），当混合熵足够高时，体系的吉布斯自由能（G）将显著降低，从而抑制相分离并促进固溶体形成。
在AlCoCrFeNi体系中，五种元素的混合熵可达1.5R（R为气体常数），远高于传统二元合金的0.5R水平，这使得该合金在宽温度范围内保持单一 BCC 固溶体结构。
此外，高熵效应还能简化多组分相图，使原本可能形成复杂中间相的体系趋向于单相或简单多相结构，为成分设计提供了更宽泛的元素选择空间。
https://doi.org/10.1038/s41524-025-01567-9
多主元元素的原子尺寸差异（通常原子半径差＞5%）会导致晶格发生显著畸变，这种应变场不仅阻碍位错运动，提升合金的机械强度，还能通过 “固溶强化”效应增强结构稳定性。
例如，在FeCoNiCu高熵合金中，Cu原子的较大尺寸（原子半径1.28Å）与Fe/Co/Ni（约1.24Å）的差异导致晶格常数增加0.8%，形成高密度的位错缠结，使合金的屈服强度提升至400MPa以上。
此外，纳米析出相（如L1₂型有序相）与基体的共格界面可产生额外的应力场，进一步强化结构稳定性；而层状共晶结构（如FCC/BCC双相共存）则通过相界阻碍裂纹扩展，实现强度与延展性的平衡。
高熵合金中多元素的“鸡尾酒效应”会显著降低原子扩散速率。例如，在AlCrFeMnNi体系中，各元素的互扩散系数比传统不锈钢低1-2个数量级，这延缓了高温下的相变与晶粒粗化过程，使合金在800℃下仍能保持纳米晶结构。
非平衡合成技术（如激光增材制造、快速凝固）则通过引入高冷却速率（＞10³ K/s），将体系冻结在亚稳态，形成过饱和固溶体或非晶结构。
例如，清华大学团队利用电子束熔炼技术制备的TiZrHfNbTa高熵合金，通过控制冷却速率获得了纳米晶与非晶混合的复合结构，其室温抗压强度超过3GPa。
混合焓是成分设计的关键参数。负混合焓的元素（如Ga与Al）倾向于形成固溶体，而正混合焓的元素（如Cu与Cr）可能导致相分离。通过CALPHAD（相图计算）技术结合高通量筛选，可优化元素组合以平衡混合熵与混合焓。
例如，在耐蚀高熵合金设计中，引入Cr、Mo等耐腐蚀元素与Fe、Ni形成强固溶体，同时通过Al、Ti的添加调控析出相类型，可获得在强酸环境下腐蚀速率低于0.01mm/a的优异性能。
https://doi.org/10.1039/D3SC04962K
韩国POSTECH团队开发的NiCoFeCrMn高熵合金在-196℃（液氢环境）至600℃（高温氧化）的极端温度范围内，抗拉强度保持在600-800MPa，延伸率超过30%。
微观分析表明，纳米级Cr₂Ni析出相（尺寸＜20 nm）与FCC基体的共格界面有效抑制了位错滑移，而高熵效应则避免了低温下的相变脆化。
武汉大学团队利用液态金属原子制造技术，在温和条件（＜200℃）下实现了AlScTiVZr高熵合金的合成，证实了通过调节元素间混合焓（如Sc与Al的强亲和性）可降低合成能垒，为低成本制备提供了新路径。

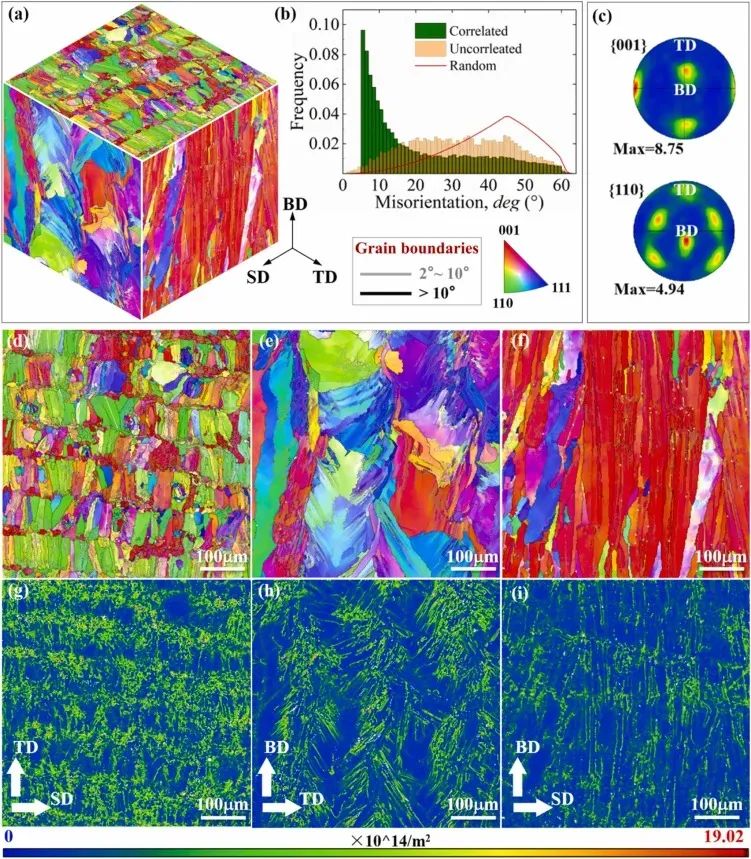

华东理工大学通过激光粉末床熔融（L-PBF）技术，调控TiZrHfNb合金的激光功率与扫描速度，获得了沿沉积方向取向生长的柱状晶结构，其疲劳裂纹扩展速率比传统铸造工艺降低50%。
https://doi.org/10.1016/j.addma.2022.103319

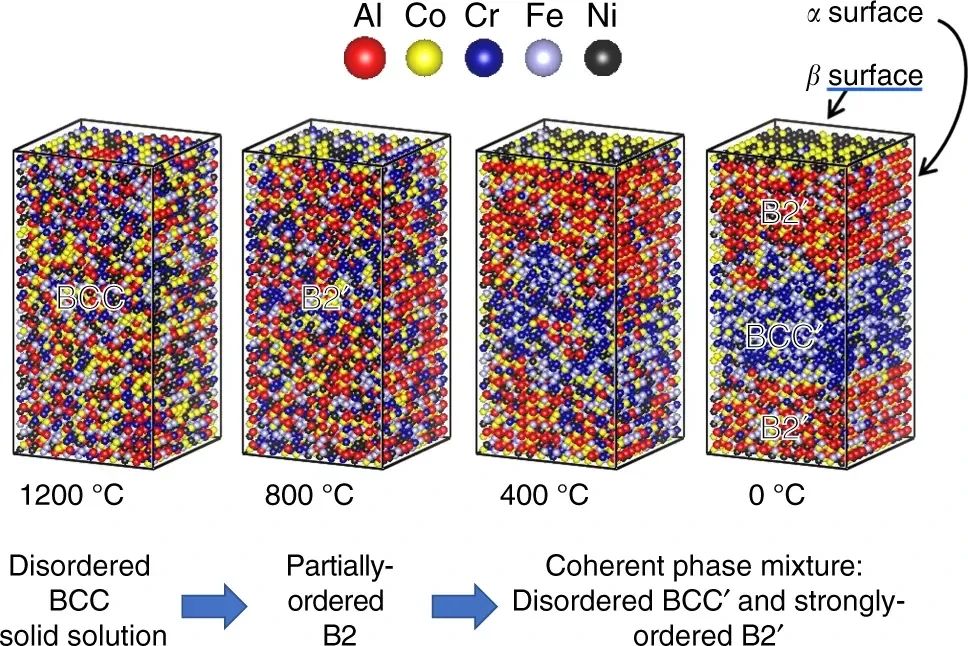

调幅分解机制被用于解释共晶高熵合金的相变过程。在AlCoCrFeNi体系中，高温液态冷却时首先发生成分波动（富Al/Co相与富Cr/Fe/Ni相分离），随后在较低温度下发生结构有序化（形成B2或L2₁相），这一两步相变过程可通过扩散–反应耦合模型进行模拟。
机器学习算法（如随机森林、神经网络）则被用于预测合金的相形成焓与临界冷却速率。美国劳伦斯伯克利国家实验室开发的HEA-NN模型，基于10万组合金成分数据训练，预测相类型的准确率超过85%，显著加速了成分筛选流程。
https://doi.org/10.1038/s41467-018-06757-2
在航空航天领域，普惠公司开发的CoCrFeNi高熵合金涡轮叶片原型件已通过800℃下1000小时的持久强度测试，其蠕变速率比In718合金降低3倍。

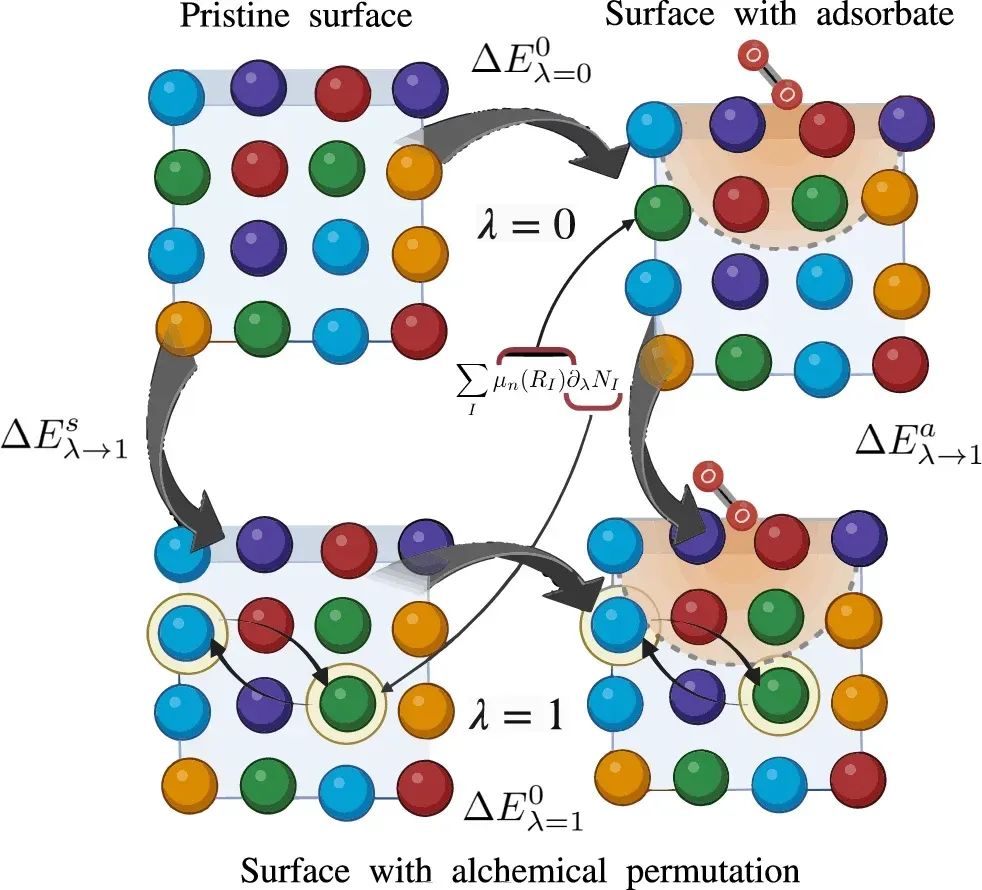

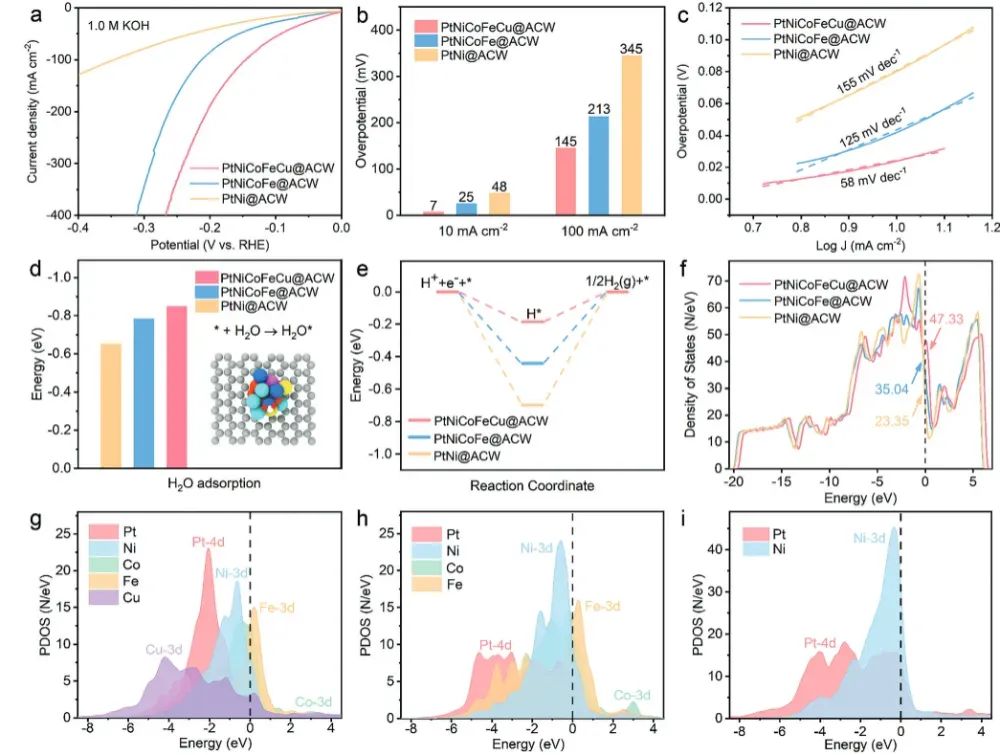

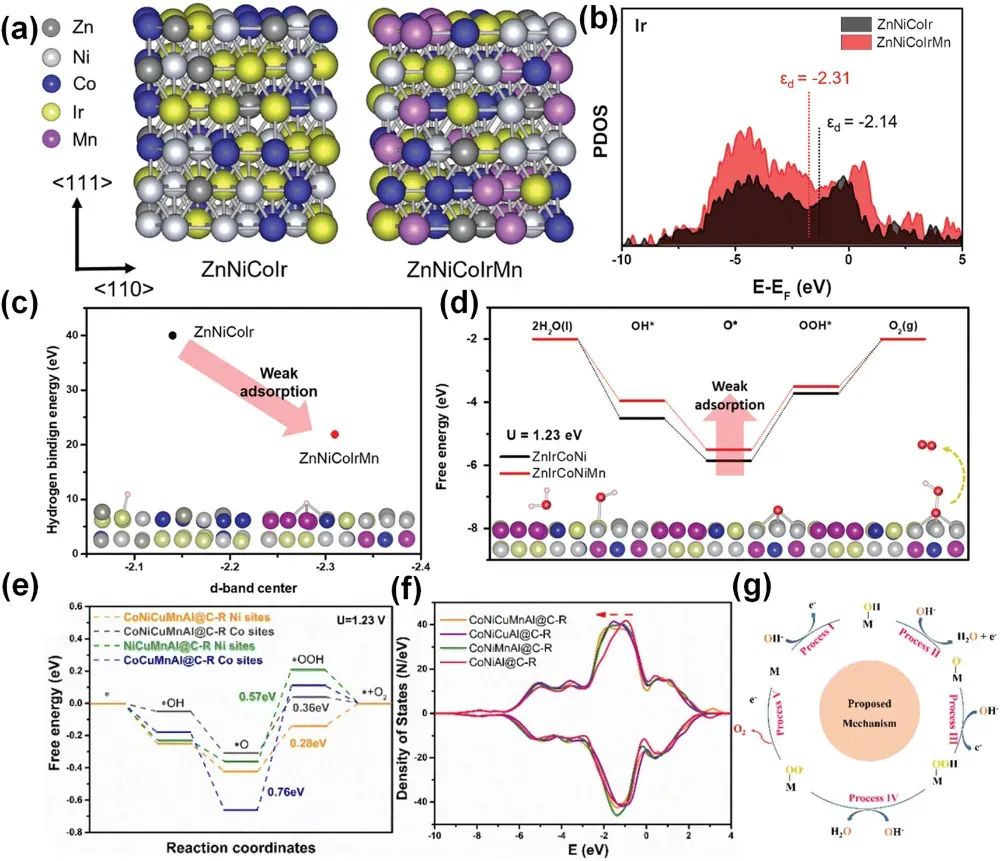

能源催化领域，新加坡南洋理工大学设计的PtNiCoFeCu高熵合金纳米颗粒，在氧还原反应（ORR）中表现出1.2mA/cm²的峰值电流密度，是商业Pt/C催化剂的2.5倍，其自封装结构（表面富集 Pt）有效抑制了金属溶解失活。
核工业方面，美国橡树岭国家实验室的FeCrCoNiMo高熵合金在模拟核辐射环境（10dpa中子辐照）下，体积肿胀率＜1%，显著优于传统316L不锈钢（肿胀率＞5%）。
https://doi.org/10.1002/adma.202402391
精准合成仍是高熵合金产业化的主要瓶颈。真空熔炼过程中，高蒸气压元素（如Zn、Mg）的挥发会导致成分偏差（误差＞5%），而粉末冶金中的元素团聚现象难以避免。
理论层面，复杂多体相互作用导致传统合金理论（如Hume-Rothery规则）失效，长周期服役下的相稳定性预测（如10年以上的高温时效行为）缺乏可靠模型。
此外，高熵合金的大规模生产成本（约$500/kg）仍是传统合金的5-10倍，限制了其在民用领域的普及。
结合人工智能与高通量实验（如组合薄膜沉积、激光熔覆阵列），构建“成分–工艺–性能”映射数据库。通过机器人自动化平台每日筛选数千种成分组合，利用同步辐射原位表征技术实时追踪凝固过程，可将合金开发周期从传统的5-10年缩短至1-2年。
探索非平衡态下的新现象，如高熵合金玻璃（HEAGs）的拓扑密堆结构对超导性能的调控，或利用马氏体相变设计可回复形状记忆高熵合金。
TiNbHfZr体系的马氏体相变滞后温度已被调控至室温附近，为智能驱动材料提供了新方向。
发展从原子级（第一性原理计算）到宏观级（有限元模拟）的多尺度仿真平台。通过分子动力学模拟预测纳米析出相的形核动力学，结合晶体塑性有限元模型预测宏观力学行为，实现“设计–模拟–验证”的闭环优化。
https://doi.org/10.1039/D3SC04962K
高熵合金的稳定机制是热力学、动力学与结构化学共同作用的结果：高熵效应主导热力学稳定性，晶格畸变与析出相调控结构稳定性，扩散抑制保障动力学稳定性，而成分设计则是协同优化多因素的核心手段。
尽管当前在合成精度与理论预测方面仍存在挑战，但其在极端环境下的性能潜力已展现出变革性材料的特征。
未来，随着跨学科技术的融合（如机器学习、增材制造、原位表征），高熵合金有望在航空航天发动机、固态电池电极、高效催化剂等领域实现规模化应用，推动“第四代结构材料”的技术革命。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
